Wymiary

Parametr		(mm)
Długość całkowita		4165
Szerokość całkowita		1800
Wysokość całkowita		1550/1565*¹
Rozstaw kół przednich	Opony 205/60 R16	1575
	Opony 225/45 ZR18	1559
Rozstaw kół tylnych	Opony 205/60 R16	1584
	Opony 225/45 ZR18	1568
Rozstaw osi		2600

*¹ Z relingami dachowymi

Silnik spalinowy

Silnik spalinowy	Pojemność skokowa (cm³)	Średnica × skok tłoka (mm)	Kolejność zapłonów w cylindrach	Liczba cylindrów
1.6 GDI	1580	72 × 97	1-3-4-2	4 w rzędzie

Żarówki

Żarówka				Rodzaj	Moc (W)
Przód	Typ A	Światła przednie	Światła mijania	H7	55
			Światła drogowe	H7	55
	typ B	Światła przednie	Światła mijania i drogowe	Diodowe	Diodowe
		Światła statycznego doświetlania zakrętów		H7	55
	Kierunkowskazy			PY21W	21
	Światła do jazdy dziennej (DRL)/światła pozycyjne			Diodowe	Diodowe
	Kierunkowskazy boczne			Diodowe	Diodowe
Tył	Typ A	Światła pozycyjne/stopu		P21W/5W	Światła pozycyjne: 5/ światła stopu: 21
		Światła pozycyjne		W5W	5
	typ B	Światła pozycyjne/stopu		Diodowe	Diodowe
	Kierunkowskazy			P21W	21
	Światło cofania			P21W	21
	Światła przeciwmgielne			PR21W	21
	Lampki oświetlenia tablicy rejestracyjnej			W5W	5
	Dodatkowe światło stopu			Diodowe	Diodowe
Oświetlenie wnętrza	Oświetlenie punktowe		Typ A	W10W	10
			Typ B	W10W	10
	Lampka oświetlenia wnętrza		Typ A	Żarówka rurkowa	8
			Typ B	Żarówka rurkowa	10
	Lampka w osłonie przeciwsłonecznej			Żarówka rurkowa	5
	Lampka oświetlenia bagażnika			Żarówka rurkowa	10

Opony i obręcze kół

Opis	Rozmiar opony	Rozmiar obręczy	Prawidłowe ciśnienie (bar)				Moment dokręcania nakrętek kół (Nm)
			Obciążenie normalne		Obciążenie maksymalne
			Przód	Tył	Przód	Tył
Koło pełnowymiarowe	205/60 R16	6,5J × 16	2,5		2,5		107 ÷ 127
	225/45 ZR18	7,5J × 18
Dojazdowe koło zapasowe	T125/80 D16	4,0T × 16	4,2

Indeksy obciążenia i prędkości opon

Opis	Rozmiar opony	Rozmiar obręczy	Obciążenie		Prędkość
			Indeks obciążenia	kg	Indeks prędkości	km/h
Koło pełnowymiarowe	205/60 R16	6,5J × 16	92	630	H	210
	225/45 ZR18	7,5J × 18	91	615	W	270
Dojazdowe koło zapasowe	T125/80 D16	4,0T × 16	97	730	M	130

Układ klimatyzacji

Czynnik	Ilość	Rodzaj
Czynnik chłodniczy	500 ± 25 g	R-1234yf
Olej sprężarki	120 ± 10 g	POE

Więcej informacji można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Masa pojazdu i pojemność bagażnika

Maksymalna masa całkowita	Pojemność bagażnika
	Min.	Maks.
1880 kg	361 l	1143 l

Pojemność bagażnika min.: za siedzeniami tylnymi, do górnej krawędzi oparć.

Pojemność bagażnika maks.: za fotelami przednimi, do dachu.

Wymagane oleje i płyny eksploatacyjne

Aby umożliwić właściwe osiągi i zapewnić trwałość silnika oraz układu przeniesienia napędu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości. Stosowanie odpowiednich olejów i płynów eksploatacyjnych wpływa również pozytywnie na sprawność silnika i zużycie paliwa.

W tym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.

Olej/płyn eksploatacyjny	Ilość	Rodzaj
Olej silnikowy*¹ *² (spuszczenie i napełnienie) Zalecany	3,8 l	O najnowszej klasyfikacji API lub ACEA A5/B5 Klasyfikacja SAE: 5W-30
Olej dwusprzęgłowej skrzyni biegów (DCT)	1,6 ÷ 1,7 l	SAE 70W, API GL-4 HK D DCTF TGO-10 (SK) SPIRAX S6 GHDE 70W DCTF (H.K.SHELL) 7 DCTF HKM (S-OIL)
Olej siłownika sprzęgła silnika spalinowego	100 ± 20 cm³	SAE J1703, FMVSS116 DOT4
Płyn chłodzący silnik spalinowy	6,0 l	Mieszanina środka chroniącego przed zamarzaniem i wody (płyn do chłodnic aluminiowych na bazie fosforanowego glikolu etylenowego)
Płyn chłodzący falownik	2,4 l
Płyn hamulcowy*³	Stosownie do potrzeb	SAE J1704 DOT-4 LV, FMVSS 116 DOT-4, ISO4925 CLASS-6
Paliwo	38 l	Patrz „Wymagania dotyczące paliwa” w rozdziale 1

Zalecany olej silnikowy

Producent	Olej
Shell	Helix Ultra AH 5W30
	Helix Ultra A5/B5 0W30

Zalecana lepkość wg klasyfikacji SAE

Lepkość (gęstość) oleju silnikowego wpływa na zużycie paliwa i pracę silnika spalinowego w niskich temperaturach otoczenia (zdolność rozruchową i właściwości przepływowe oleju). Oleje silnikowe o niższej lepkości umożliwiają mniejsze zużycie paliwa i większą sprawność w niskich temperaturach. W wysokich temperaturach otoczenia silniki wymagają olejów o wyższej lepkości. Stosowanie oleju o lepkości innej niż podana może doprowadzić do uszkodzenia silnika spalinowego.

Podczas dobierania oleju należy rozważyć zakres temperatur otoczenia, w jakich będzie użytkowany pojazd do momentu następnej wymiany oleju. Następnie należy dobrać olej o lepkości podanej w poniższej tabeli.

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30	–20	–10	0	10	20	30	40	50
Olej silnika benzynowego

Numer identyfikacyjny pojazdu (VIN)

Numer identyfikacyjny pojazdu (VIN) to niepowtarzalny, przypisany do pojazdu numer używany do rejestracji pojazdu i do rozstrzygania aspektów prawnych, dotyczących jego własności.

Numer ten jest wybity na podłodze pod fotelem prawym przednim. Aby sprawdzić numer, należy otworzyć pokrywę.

Numer VIN może znajdować się również na tabliczce przymocowanej do górnej części deski rozdzielczej po lewej stronie. Numer ten można sprawdzić z zewnątrz, przez szybę czołową pojazdu.

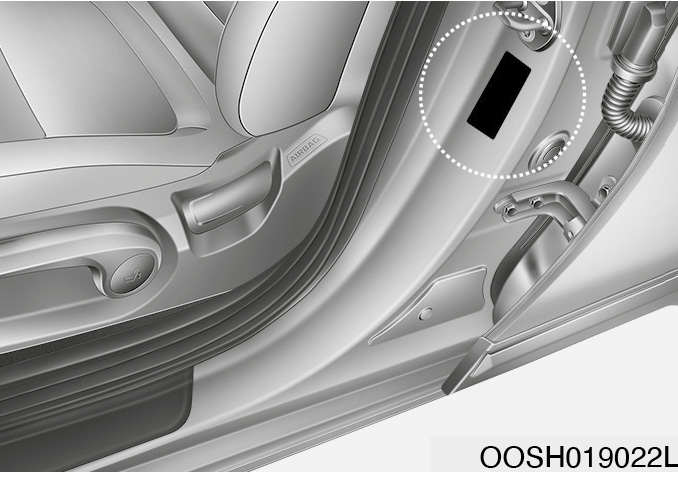

Tabliczka znamionowa pojazdu

Numer VIN znajduje się również na tabliczce znamionowej, przymocowanej do dolnej części środkowego słupka (po stronie kierowcy lub pasażera).

Naklejka z rozmiarem opon i ciśnieniem

Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.

Wymagane wartości ciśnienia w oponach pojazdu znajdują się na naklejce umieszczonej w dolnej części środkowego lewego słupka.

Numer silnika spalinowego

Numer identyfikacyjny silnika spalinowego wybity jest w miejscu pokazanym na ilustracji.

Etykieta sprężarki układu klimatyzacji

Na etykiecie podano model sprężarki układu klimatyzacji, nr katalogowy dostawcy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).

Etykieta czynnika chłodniczego układu klimatyzacji (jeżeli występuje)

Na etykiecie podano rodzaj czynnika chłodniczego oraz jego ilość.

Etykieta znajduje się od spodu maski silnika.

Deklaracja zgodności (jeżeli występuje)

Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania Dyrektywy Wspólnoty Europejskiej 1995/5/WE.

Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:

http://service.hyundai-motor.com.

Naklejka z rodzajem paliwa (jeżeli występuje)

Silnik benzynowy

Naklejka z rodzajem paliwa na pokrywie wlewu paliwa.

Symbol ten oznacza paliwo, które można stosować. Nie stosować żadnych innych paliw.
