Wygląd zewnętrzny (I)
Wygląd zewnętrzny (II)
Wnętrze
Deska rozdzielcza (I)
Deska rozdzielcza (II)
Przedział elektrycznego silnika napędowego
Wymiary
|
Parametr |
(mm) |
||
|
Długość całkowita |
4635 |
||
|
Szerokość całkowita |
1890 |
||
|
Wysokość całkowita |
1605/1647*¹ |
||
|
Rozstaw kół |
Rozmiar opony |
Przód |
Tył |
|
Obręcze 19-calowe |
1638 |
1647 |
|
|
Obręcze 20-calowe |
1628 |
1637 |
|
|
Rozstaw osi |
3000 |
||
* z relingami dachowymi
Napęd elektryczny
|
Parametr |
Wersja standardowa |
Wersja rozbudowana |
|||
|
Napęd 2WD |
Napęd 4WD |
Napęd 2WD |
Napęd 4WD |
||
|
Elektryczny silnik napędowy |
Moc maks. (kW) |
124,9 |
53,1 + 119,5 |
160 |
70 + 154,6 |
|
Moment obrotowy maks. (Nm) |
350 |
255 + 605 |
350 |
255 + 605 |
|
|
Akumulator wysokiego napięcia (litowo-jonowy) |
Pojemność (kWh) |
58 |
58 |
72,6 |
72,6 |
|
Moc wyjściowa (kW) |
195 |
195 |
253 |
253 |
|
|
Napięcie (V) |
523 |
523 |
653 |
653 |
|
|
Ładowarka pokładowa (OBC) |
Moc maks. (kW) |
10,5 |
10,5 |
10,5 |
10,5 |
Żarówki
|
Światła |
Rodzaj żarówek |
Moc (W) |
||
|
Przód |
Światła przednie |
Światła mijania |
Diodowe |
Diodowe |
|
Światła drogowe |
Diodowe |
Diodowe |
||
|
Kierunkowskazy |
Standardowe: PY21W |
Standardowe: 21 W |
||
|
Światła pozycyjne |
Diodowe |
Diodowe |
||
|
Światła do jazdy dziennej (DRL) |
Diodowe |
Diodowe |
||
|
Lampy ozdobne przednie |
Diodowe |
Diodowe |
||
|
Lampka oświetlenia bagażnika przedniego |
Diodowe |
Diodowe |
||
|
Tył |
Światła stopu |
Diodowe |
Diodowe |
|
|
Światła pozycyjne |
Diodowe |
Diodowe |
||
|
Kierunkowskazy |
Standardowe: PY21W |
Standardowe: 21 W |
||
|
Światła cofania |
Standardowe: P21W |
Standardowe: 21 W |
||
|
Lampki oświetlenia tablicy rejestracyjnej |
Diodowe |
Diodowe |
||
|
Światła przeciwmgielne |
Diodowe |
Diodowe |
||
|
Dodatkowe światło stopu |
Diodowe |
Diodowe |
||
|
Oświetlenie wnętrza |
Przednie lampki oświetlenia punktowego i przednia lampka oświetlenia wnętrza |
Diodowe |
Diodowe |
|
|
Tylna lampka oświetlenia wnętrza (wersja bez okna dachowego) |
Diodowe |
Diodowe |
||
|
Tylne lampki oświetlenia punktowego (wersja z oknem dachowym) |
Diodowe |
Diodowe |
||
|
Lampka lusterka w osłonie przeciwsłonecznej |
Rurkowe |
5 W |
||
|
Lampka oświetlenia schowka |
Diodowe |
Diodowe |
||
|
Lampka w drzwiach |
Diodowe |
Diodowe |
||
|
Lampka oświetlenia bagażnika |
Rurkowe |
10 W |
||
Opony i obręcze kół
|
Parametr |
Rozmiar opony |
Rozmiar obręczy |
Ciśnienie kPa |
Moment dokręcania |
|||
|
Obciążenie nominalne |
Obciążenie maksymalne |
||||||
|
Przód |
Tył |
Przód |
Tył |
||||
|
Koła pełnowymiarowe |
235/55R 19 |
7.5J × 19 |
250 |
250 |
260 |
290 |
11 ÷ 13 |
|
255/45R 20 |
8.5J × 20 |
||||||
• Na ciśnienie w oponach wpływa temperatura otoczenia (zmiana o około 7 kPa przy zmianie temperatury o 7°C). Jeżeli spodziewane jest nadejście niskich temperatur, do podanego ciśnienia w oponach zimnych można dodać 20 kPa. Jeżeli spodziewane są ekstremalne zmiany temperatur, należy odpowiednio dostosować ciśnienie w oponach.
• W miarę wzrostu wysokości nad poziomem morza ciśnienie w oponach spada (o około 10 kPa na każdy kilometr zmiany wysokości). Podczas jazdy w górach należy pamiętać o odpowiednim dostosowaniu ciśnienia w oponach.
• Nie przekraczać ciśnienia maksymalnego podanego na bokach opon.
OSTRZEŻENIEPodczas wymiany opony/opon należy pamiętać, że każda nowa opona pojazdu musi mieć taki sam rozmiar, typ, markę, budowę i wzór bieżnika, jak opony zamontowane fabrycznie. W przeciwnym przypadku może dojść do uszkodzenia i nieprawidłowego zachowania pojazdu.
Indeksy obciążenia i prędkości opon
|
Element |
Rozmiar opony |
Rozmiar obręczy |
Obciążenie |
Prędkość |
||
|
Indeks obciążenia |
kg |
Indeks prędkości |
km/h |
|||
|
Koła pełnowymiarowe |
235/55R 19 |
7.5J × 19 |
105 |
925 |
W |
270 |
|
255/45R 20 |
8.5J × 20 |
105 |
925 |
Y |
270 |
|
Układ klimatyzacji
|
Czynnik |
Ilość |
Rodzaj |
|
|
Czynnik chłodniczy |
Z pompą ciepła |
900 ± 25 g |
R-1234yf |
|
Bez pompy ciepła |
700 ± 25 g |
||
|
Olej sprężarki |
Z pompą ciepła |
180 ± 10 g |
POE J639 |
|
Bez pompy ciepła |
150 ± 10 g |
||
W celu uzyskania informacji szczegółowych należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Masa pojazdu i pojemność bagażnika
|
Dopuszczalna masa całkowita (dmc) |
Pojemność bagażnika |
|
|
Wersja standardowa |
Wersja rozbudowana |
|
|
Wersje z napędem 2WD: 2370 kg Wersje z napędem 4WD: 2480 kg |
Wersje z napędem 2WD: 2430 kg Wersje z napędem 4WD: 2540 kg |
527 l |
Dopuszczalne obciążenie bagażnika przedniego
|
Wersje z napędem 2WD |
25 kg |
|
Wersje z napędem 4WD |
10 kg |
Dopuszczalne obciążenie bagażnika przedniego zależy od wersji pojazdu.
Wymagane oleje i płyny eksploatacyjne
Aby umożliwić właściwe osiągi i zapewnić trwałość pojazdu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości.
W tym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.
|
Olej/płyn eksploatacyjny |
Ilość |
Rodzaj |
|||
|
Olej przekładni redukcyjnej |
Wersje z napędem 2WD |
Tył |
3,4 ÷ 3,5 l |
HK ATF 65 SP4M-1 |
|
|
Wersje z napędem 4WD |
Przód |
3,2 ÷ 3,3 l |
|||
|
Tył |
3,4 ÷ 3,5 l |
||||
|
Płyn chłodzący |
Wersja standardowa |
z pompą ciepła |
2WD |
6,3 l |
Płyn chłodzący przeznaczony specjalnie do pojazdów z napędem elektrycznym |
|
4WD |
6,8 l |
||||
|
bez pompy ciepła |
2WD |
6,4 l |
|||
|
4WD |
6,8 l |
||||
|
Wersja rozbudowana |
z pompą ciepła |
2WD |
6,3 l |
||
|
4WD |
6,8 l |
||||
|
bez pompy ciepła |
2WD |
6,4 l |
|||
|
4WD |
6,8 l |
||||
|
Płyn chłodzący o niskiej przewodności (LCW) |
Wersja standardowa |
z pompą ciepła |
2WD |
9,4 l |
|
|
4WD |
9,4 l |
||||
|
bez pompy ciepła |
2WD |
8,8 l |
|||
|
4WD |
8,8 l |
||||
|
Wersja rozbudowana |
z pompą ciepła |
2WD |
11,9 l |
||
|
4WD |
11,6 l |
||||
|
bez pompy ciepła |
2WD |
11,2 l |
|||
|
4WD |
11,7 l |
||||
|
Płyn hamulcowy |
Stosownie do potrzeb |
SAE J1704 DOT-4 LV, FMVSS 116 DOT-4, ISO 4925 CLASS-6 |
|||
Numer identyfikacyjny pojazdu (VIN)
Numer identyfikacyjny pojazdu (VIN) to niepowtarzalny, przypisany do pojazdu numer używany do rejestracji pojazdu i do rozstrzygania aspektów prawnych, dotyczących jego własności.
Numer ten jest wybity na podłodze pod fotelem prawym przednim. Aby odczytać numer, należy otworzyć pokrywę.
Numer VIN znajduje się również na tabliczce przymocowanej do górnej części deski rozdzielczej po lewej stronie. Numer ten można odczytać z zewnątrz, przez szybę czołową pojazdu.
Tabliczka znamionowa pojazdu
Numer VIN znajduje się również na tabliczce znamionowej, przymocowanej do dolnej części słupka środkowego (po stronie kierowcy lub pasażera).
Naklejka z rozmiarem opon i ciśnieniem
Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.
Wymagane wartości ciśnienia w oponach pojazdu znajdują się na naklejce umieszczonej w dolnej części środkowego lewego słupka.

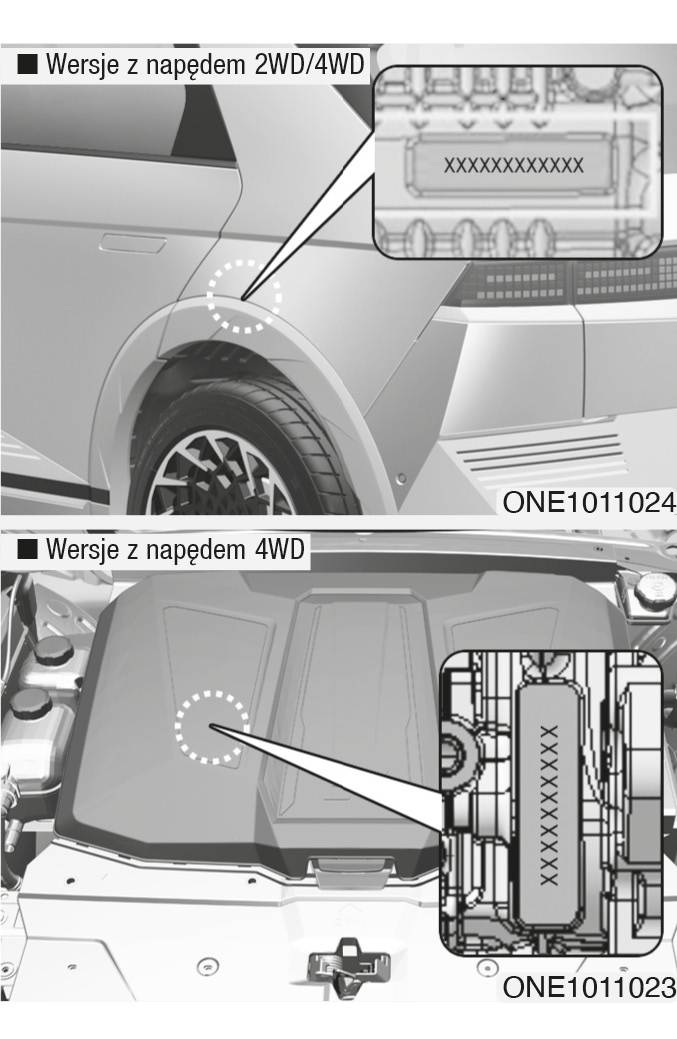

Numer elektrycznego silnika napędowego
Numer ten jest widoczny od spodu pojazdu.
Etykieta sprężarki układu klimatyzacji
Na etykiecie sprężarki układu klimatyzacji podano model sprężarki, nr katalogowy dostawcy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).
Deklaracja zgodności (jeżeli występuje)
Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania dyrektywy 1995/5/WE Parlamentu Europejskiego i Rady.
Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:
http://service.hyundai-motor.com.
