INSTRUKCJA OBSŁUGI
Użytkowanie
Przeglądy i czynności obsługowe
Dane techniczne
Wszystkie informacje zawarte w Instrukcji obsługi są aktualne na dzień jej wydania. Firma Hyundai zastrzega sobie prawo do dokonywania zmian w dowolnym momencie, zgodnie z polityką ciągłego udoskonalania wytwarzanych pojazdów.
Instrukcja obsługi ma zastosowanie do wszystkich wersji tego modelu, dlatego zawiera opisy i objaśnienia wyposażenia standardowego oraz opcjonalnego. W Instrukcji mogą znajdować się fragmenty, które nie dotyczą konkretnego egzemplarza pojazdu.
Ostrożnie: modyfikacje pojazdu hyundai
Nie modyfikować pojazdu. Modyfikacje mogą wpływać negatywnie na jego trwałość lub bezpieczeństwo jazdy. Wprowadzenie modyfikacji może również stanowić naruszenie warunków gwarancji na pojazd. Ponadto dokonanie niektórych modyfikacji może oznaczać naruszenie obowiązujących przepisów prawa.
Instalacja dla radiostacji nadawczo-odbiorczej (cb radio) lub telefonu komórkowego
Pojazd jest wyposażony w podzespoły elektroniczne. Nieprawidłowe wykonanie lub regulacja instalacji radiostacji nadawczo-odbiorczej (tzw. CB radia) albo telefonu komórkowego może wpływać negatywnie na układy elektroniczne samochodu. W przypadku montażu tego typu urządzenia należy dokładnie przestrzegać instrukcji dostarczonej przez jego producenta lub zasięgnąć porady Autoryzowanej Stacji Obsługi (ASO) Hyundai. Przedstawi ona wytyczne wykonania takiej instalacji i poinformuje o niezbędnych środkach ostrożności.
Ostrzeżenie (jeżeli występuje)
Pojazd jest wyposażony w urządzenie ogólnoeuropejskiego systemu wezwań alarmowych eCall. Wszelkie samodzielne lub niedozwolone modyfikacje urządzenia systemu eCall, układów pojazdu lub ich podzespołów, montaż wyposażenia niezalecanego przez producenta pojazdu i/lub montaż wyposażenia poza Autoryzowanymi Stacjami Obsługi (ASO) Hyundai mogą spowodować nieprawidłowe działanie systemu eCall, a w konsekwencji błędne wezwania lub uszkodzenie urządzenia w pojeździe i niemożność skorzystania z niego w razie wypadku lub potrzeby pomocy.
Może to stanowić zagrożenie zdrowia lub życia!
Ostrzeżenia dotyczące bezpieczeństwa oraz możliwości uszkodzenia pojazdu
Instrukcja zawiera fragmenty zatytułowane „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE”, „OSTROŻNIE” i „UWAGA”. Znaczenie tych tytułów jest następujące:
NIEBEZPIECZEŃSTWOFragmenty zatytułowane „NIEBEZPIECZEŃSTWO” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — występuje poważne zagrożenie zdrowia lub życia.
OSTRZEŻENIEFragmenty zatytułowane „OSTRZEŻENIE” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może wystąpić poważne zagrożenie zdrowia lub życia.
OSTROŻNIEFragmenty zatytułowane „OSTROŻNIE” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może dojść do odniesienia lekkich lub umiarkowanych obrażeń.
Fragmenty zatytułowane „UWAGA” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może dojść do uszkodzenia pojazdu.
Wstęp
Dziękujemy za zakup samochodu marki Hyundai. Witamy w rosnącym gronie użytkowników naszych pojazdów i gratulujemy wyboru! Jesteśmy przekonani, że połączenie elegancji i najnowocześniejszych rozwiązań technicznych z niezawodnością pojazdów marki Hyundai przyniesie Państwu wiele satysfakcji.
Instrukcja obsługi przedstawia zasady prawidłowej eksploatacji, wymogi bezpieczeństwa, harmonogramy przeglądów oraz inne wskazówki, dotyczące codziennego użytkowania. Przed rozpoczęciem jazdy należy dokładnie zapoznać się z Instrukcją, ponieważ może to w znacznym stopniu przyczynić się do podniesienia satysfakcji z eksploatacji.
Instrukcja obsługi zawiera ważne informacje dotyczące układów bezpieczeństwa oraz wyposażenia, ułatwiające wygodne i bezpieczne użytkowanie samochodu.
Zawiera również wytyczne dotyczące przeglądów okresowych i czynności obsługowych, wpływających na bezpieczną eksploatację. Zalecamy, by wszelkie czynności kontrolne i obsługowe wykonywała Autoryzowana Stacja Obsługi (ASO) Hyundai. Zapewnia ona najwyższy poziom czynności kontrolnych i obsługowych oraz innych usług, koniecznych podczas eksploatacji samochodu.
Instrukcja obsługi stanowi integralną część Państwa pojazdu i powinna być dostępna dla jego użytkownika w dowolnym momencie. W przypadku odsprzedaży pojazdu Instrukcję obsługi należy przekazać nowemu Właścicielowi.
Zespół Hyundai
OSTROŻNIEStosowanie olejów i pozostałych płynów eksploatacyjnych o parametrach innych niż wskazane przez firmę Hyundai może spowodować poważne uszkodzenia pojazdu. Należy zawsze stosować wysokiej jakości smary, oleje i płyny eksploatacyjne, spełniające normy podane w rozdziale 2 Instrukcji.
Copyright 2021 HYUNDAI Motor Company. Wszelkie prawa zastrzeżone. Żadnej części niniejszej Instrukcji nie wolno rozpowszechniać, powielać ani kopiować w całości, we fragmentach, pod żadną postacią ani w żaden inny sposób, czy to mechaniczny czy elektroniczny, włączając w to wykonywanie fotokopii, nagrywanie i przechowywanie, bez uzyskania pisemnej zgody firmy HYUNDAI Motor Company.
Sposób korzystania z Instrukcji
Dążymy do tego, by eksploatacja pojazdu sprawiała jak najwięcej satysfakcji. Instrukcja obsługi może być w tym pomocna. Dlatego zdecydowanie zalecamy uważną lekturę całej Instrukcji. Aby ograniczyć ryzyko zagrożenia zdrowia lub życia, należy uważnie przeczytać wszystkie fragmenty zatytułowane „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „OSTROŻNIE”.
Tekst uzupełniono ilustracjami, które ułatwiają zrozumienie sposobu korzystania z samochodu. Instrukcja przedstawia wyposażenie pojazdu oraz ważne informacje dotyczące bezpieczeństwa. Zawiera również cenne porady dotyczące prawidłowej techniki jazdy w różnych warunkach drogowych.
Na początku Instrukcji znajduje się ogólny spis treści. Przy wyszukiwaniu konkretnych informacji zachęcamy do korzystania z indeksu, znajdującego na końcu Instrukcji, w którym wszystkie hasła-tematy zostały podane w porządku alfabetycznym.
Rozdziały: Instrukcja zawiera osiem rozdziałów oraz indeks. Na początku każdego rozdziału znajduje się spis treści. Ułatwia on sprawdzenie, czy dany rozdział zawiera szukane informacje.
Wytyczne dotyczące bezpieczeństwa
Najważniejsze jest bezpieczeństwo. Dlatego Instrukcja podaje liczne środki ostrożności oraz procedury obsługi. Zawiera również ostrzeżenia o potencjalnych zagrożeniach, które mogą spowodować obrażenia ciała lub uszkodzenie pojazdu.
Zagrożenia oraz instrukcje bezpiecznego postępowania podano również na naklejkach w pojeździe.
Ostrzeżenia i wskazówki podane w Instrukcji służą zapewnieniu bezpieczeństwa. Niestosowanie się do nich może spowodować poważne zagrożenie zdrowia lub życia.
Instrukcja zawiera fragmenty zatytułowane „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „OSTROŻNIE”, wyróżnione dodatkowo symbolem ostrzegawczym, oraz fragmenty zatytułowane „UWAGA”.
Ten symbol ostrzega o możliwości odniesienia obrażeń. Aby uniknąć zagrożenia zdrowia lub życia, należy postępować zgodnie ze wskazówkami oznaczonymi tym symbolem. Symbol ostrzegawczy stosowany jest zawsze w połączeniu z określeniem „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” lub „OSTROŻNIE”.
NIEBEZPIECZEŃSTWOFragmenty zatytułowane „NIEBEZPIECZEŃSTWO” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — występuje poważne zagrożenie zdrowia lub życia.
OSTRZEŻENIEFragmenty zatytułowane „OSTRZEŻENIE” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może wystąpić poważne zagrożenie zdrowia lub życia.
OSTROŻNIEFragmenty zatytułowane „OSTROŻNIE” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może dojść do odniesienia lekkich lub umiarkowanych obrażeń.
Fragmenty zatytułowane „UWAGA” przedstawiają sytuacje, w których — w przypadku zlekceważenia ostrzeżenia — może dojść do uszkodzenia pojazdu.
• Nie należy modyfikować pojazdu. Modyfikacje mogą spowodować naruszenie obowiązujących przepisów, wpływać negatywnie na osiągi pojazdu, jego trwałość i bezpieczeństwo jazdy.
Ponadto gwarancja nie obejmuje usterek ani nieprawidłowego działania pojazdu, wynikających z jego modyfikacji.
• Używanie nieautoryzowanych urządzeń elektrycznych lub elektronicznych może spowodować nieprawidłowe działanie pojazdu, uszkodzenia instalacji elektrycznej, rozładowanie akumulatora, a nawet pożar.
Zwrot pojazdu wycofanego z użytkowania
Firma Hyundai promuje ochronę środowiska. Dlatego umożliwia zwrot wycofanego z użytkowania pojazdu marki Hyundai, zgodnie z dyrektywą europejską w sprawie pojazdów wycofanych z eksploatacji.
Szczegółowe informacje na ten temat można uzyskać na stronie internetowej HYUNDAI: https://www.hyundai.com/pl.
Pojazd elektryczny
Pojazd elektryczny
Pojazd elektryczny jest napędzany silnikiem elektrycznym zasilanym z akumulatora wysokiego napięcia. Pojazd z napędem konwencjonalnym wykorzystuje silnik spalinowy zasilany benzyną lub olejem napędowym, natomiast pojazd elektryczny wykorzystuje silnik elektryczny zasilany energią elektryczną magazynowaną w akumulatorze wysokiego napięcia. Pojazdy elektryczne są przyjazne dla środowiska, ponieważ nie wymagają paliwa i nie emitują spalin.
Cechy pojazdu elektrycznego
1. Ten pojazd jest napędzany energią elektryczną magazynowaną w akumulatorze wysokiego napięcia. Taki sposób napędu nie powoduje zanieczyszczenia powietrza, ponieważ pojazd nie spala paliwa, takiego jak benzyna lub olej napędowy i nie emituje spalin.
2. W tym pojeździe zastosowano silnik elektryczny o wysokich osiągach. Poziom hałasu i drgań wytwarzanych przez silnik elektryczny jest dużo niższy niż w przypadku konwencjonalnych silników spalinowych.
3. Podczas zwalniania lub zjeżdżania z pochyłości hamowanie z odzyskiem energii powoduje ładowanie akumulatora wysokiego napięcia. Rozwiązanie takie minimalizuje straty energii i zwiększa zasięg pojazdu.
4. Jeżeli poziom naładowania akumulatora wysokiego napięcia jest niewystarczający, można go naładować, stosując ładowanie prądem przemiennym, ładowanie prądem stałym lub ładowanie za pomocą ładowarki przenośnej (szczegóły — patrz rozdział „Rodzaje ładowania”).
InformacjaHamowanie z odzyskiem energii
Podczas zwalniania i podczas hamowania układ hamulcowy korzysta z silnika elektrycznego, który przetwarza energię kinetyczną pojazdu w energię elektryczną. Wytworzony w ten sposób prąd elektryczny ładuje akumulator wysokiego napięcia (podczas zwalniania zmienia się kierunek przekazywania momentu obrotowego — powoduje to powstawanie siły hamującej i generowanie energii elektrycznej).
Informacje dotyczące akumulatorów
• Pojazd jest wyposażony w akumulator wysokiego napięcia (który zasila napędowy silnik elektryczny i sprężarkę układu klimatyzacji) oraz w akumulator 12 V (który zasila światła, silnik wycieraczek, system audio itp.).
• W trybie gotowości (
) pojazdu oraz podczas ładowania akumulatora wysokiego napięcia akumulator 12 V ładuje się automatycznie.
Główne podzespoły pojazdu elektrycznego
Główne podzespoły pojazdu elektrycznego
• Ładowarka pokładowa (OBC): przetwarza prąd przemienny z sieci elektrycznej na prąd stały i ładuje akumulator wysokiego napięcia.
• Falownik: przekształca prąd stały na prąd przemienny konieczny do zasilania napędowego silnika elektrycznego, a w trybie hamowania z odzyskiem energii przekształca prąd przemienny na prąd stały, konieczny do ładowania akumulatora wysokiego napięcia.
• Przetwornica LDC: przekształca napięcie prądu płynącego z akumulatora wysokiego napięcia do wartości 12 V, koniecznej do zasilania różnych układów pojazdu.
• Moduł VCU: steruje różnymi funkcjami pojazdu.
• Napędowy silnik elektryczny: wykorzystuje energię elektryczną magazynowaną w akumulatorze wysokiego napięcia do napędzania pojazdu (jego funkcja jest podobna do funkcji silnika spalinowego w pojeździe z napędem konwencjonalnym).
• Przekładnia redukcyjna: przenosi napęd z napędowego silnika elektrycznego na koła, zapewniając wymaganą prędkość obrotową i wymagany moment obrotowy.
• Akumulator wysokiego napięcia (litowo-jonowy): magazynuje energię elektryczną niezbędną do zasilania napędowego silnika elektrycznego (inne układy, takie jak światła, silnik wycieraczek itp. zasila akumulator 12 V).
Ładowarka OBC: ładowarka pokładowa
Przetwornica LDC: przetwornica prądu stałego niskiego napięcia
Moduł VCU: moduł sterowania pojazdem
OSTRZEŻENIE• Nie wymontowywać i nie rozmontowywać elementów układu wysokiego napięcia, a także złączy ani przewodów akumulatora wysokiego napięcia. Uważać również, by nie uszkodzić elementów układu wysokiego napięcia i/lub akumulatora wysokiego napięcia. Może to spowodować poważne zagrożenie życia i negatywnie wpłynąć na osiągi oraz trwałość pojazdu.
• Przeglądy i czynności obsługowe układu wysokiego napięcia oraz akumulatora wysokiego napięcia powinna wykonywać Autoryzowana Stacja Obsługi (ASO) Hyundai.
Akumulator wysokiego napięcia (litowo-jonowy)
• Poziom naładowania akumulatora wysokiego napięcia może stopniowo spadać, nawet jeżeli pojazd nie jeździ.
• Pojemność akumulatora wysokiego napięcia może spadać w wysokich lub niskich temperaturach.
• Zasięg pojazdu przy danym poziomie naładowania akumulatora wysokiego napięcia może zmieniać się w zależności od warunków jazdy (takich jak temperatura zewnętrzna). Pobór energii z akumulatora wysokiego napięcia może wzrastać podczas jazdy szybkiej lub jazdy pod górę. W takich warunkach zasięg pojazdu może się zmniejszać.
• Układy klimatyzacji i ogrzewania pobierają energię z akumulatora wysokiego napięcia. Dlatego używanie tych układów może zmniejszać zasięg pojazdu. Podczas korzystania z układu klimatyzacji lub ogrzewania należy pamiętać o ustawianiu umiarkowanej temperatury.
• Wraz z upływem czasu pojemność akumulatora wysokiego napięcia obniża się w sposób naturalny. Może to zmniejszać zasięg pojazdu.
• Jeżeli pojemność akumulatora wysokiego napięcia oraz zasięg pojazdu obniżają się systematycznie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Jeżeli pojazd nie jest używany przez dłuższy czas, należy zapobiegać całkowitemu rozładowaniu akumulatora wysokiego napięcia, ładując go raz na 3 miesiące. Jeżeli poziom naładowania nadmiernie spadnie, akumulator wysokiego napięcia należy natychmiast naładować całkowicie.
• Aby utrzymywać akumulator wysokiego napięcia w optymalnym stanie, zalecane jest ładowanie prądem przemiennym.
Jeżeli poziom naładowania akumulatora wysokiego napięcia jest niższy niż 20%, optymalny stan akumulatora można utrzymać, ładując go do 100% (zalecana częstotliwość wynosi raz w miesiącu lub częściej).
Poziom naładowania akumulatora wysokiego napięcia może się zmieniać w zależności od warunków ładowania (stan ładowarki, temperatura zewnętrzna, temperatura akumulatora itp.). W miarę ładowania akumulatora wysokiego napięcia natężenie prądu ładowania stopniowo spada. Pozwala to zapewnić trwałość i bezpieczeństwo akumulatora.
OSTROŻNIE• Utrzymywanie przez dłuższy czas niedostatecznego poziomu naładowania może spowodować uszkodzenie akumulatora wysokiego napięcia i konieczność jego wymiany.
• Jeżeli pojazd uległ wypadkowi, Autoryzowana Stacja Obsługi (ASO) Hyundai powinna sprawdzić prawidłowość podłączenia akumulatora wysokiego napięcia.
• Korzystanie z funkcji V2L może spowodować zmniejszenie zasięgu pojazdu z powodu zużywania energii akumulatora wysokiego napięcia. Częste korzystanie z funkcji może spowodować spadek trwałości akumulatora wysokiego napięcia.
Układ podgrzewania akumulatora wysokiego napięcia
Układ podgrzewania akumulatora wysokiego napięcia zapobiega spadkowi energii wyjściowej w niskich temperaturach. Po podłączeniu gniazda ładowania układ podgrzewania włącza się automatycznie w zależności od temperatury akumulatora.
Układ podgrzewania skraca czas ładowania akumulatora wysokiego napięcia. Działanie układu podgrzewania może jednak zwiększać pobór energii elektrycznej.
OSTROŻNIEUkład podgrzewania akumulatora wysokiego napięcia włącza się po podłączeniu ładowarki do pojazdu.
Jeżeli temperatura akumulatora wysokiego napięcia jest niższa niż –35°C, układ podgrzewania może nie włączyć się.
Menu EV (napędu elektrycznego)
Aby wybrać menu napędu elektrycznego, na ekranie głównym należy wybrać pozycję „EV”.
Więcej informacji podano w oddzielnej Instrukcji obsługi systemu multimedialnego dostarczonej z pojazdem.
Ekran trybu EV
1. Informacje dotyczące paneli solarnych na dachu
2. Informacje dotyczące energii
3. Następny wyjazd
4. Ładowanie i układ klimatyzacji
5. Zasilanie z pojazdu (V2L)
6. Stacje ładowania w pobliżu
7. Ustawienia napędu elektrycznego
8. Menu
Informacje dotyczące paneli solarnych na dachu
Wybrać na ekranie pozycję „EV” (Napęd elektryczny) → „Solar Roof Info” (Informacje dotyczące paneli solarnych na dachu).
Funkcja ta umożliwia sprawdzenie zdolności ładowania akumulatora wysokiego napięcia przez panele solarne na dachu.
Więcej informacji podano w podrozdziale „Panele solarne na dachu” w rozdziale 5.
Energy information (Informacje dotyczące energii)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Vehicle image” (Obraz pojazdu).
Funkcja ta umożliwia sprawdzenie parametrów akumulatora wysokiego napięcia i zużycia energii.
Battery Information (Parametry akumulatora wysokiego napięcia)
Funkcja ta umożliwia sprawdzenie zasięgu pojazdu, poziomu naładowania akumulatora wysokiego napięcia oraz szacowanego czasu każdego rodzaju ładowania.
• System oblicza zasięg przy aktualnym poziomie naładowania akumulatora wysokiego napięcia na podstawie rzeczywistego zużycia energii podczas jazdy. W przypadku zmiany sposobu jazdy zasięg może się zmieniać.
• Zasięg może się zmieniać w zależności od zmian sposobu jazdy nawet przy takim samym ustawionym docelowym poziomie naładowania akumulatora wysokiego napięcia.
Next departure (Następny wyjazd)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Next departure” (Następny wyjazd)”. Funkcja ta umożliwia ustawienie daty i godziny ładowania akumulatora wysokiego napięcia, temperatury układu klimatyzacji i innych ustawień.
Departure time (Godzina wyjazdu)
1. Funkcja ta umożliwia ustawienie przewidywanej godziny wyjazdu w celu zaplanowania ładowania i osiągnięcia zadanej temperatury.
2. Aby włączyć planowane ładowanie i osiąganie zadanej temperatury w przewidywanej godzinie wyjazdu, należy wybrać dzień tygodnia.
Charging and climate (Ładowanie i układ klimatyzacji)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Charging and Climate” (Ładowanie i układ klimatyzacji).
InformacjaPrzed zaplanowanym ładowaniem do pojazdu należy podłączyć złącze ładowania.
Funkcja ta umożliwia zaprogramowanie dat i godzin rozpoczęcia ładowania akumulatora wysokiego napięcia oraz temperatury układu klimatyzacji. Można również wybrać czas ładowania w godzinach obowiązywania niskiej taryfy za energię elektryczną.
Off-peak time settings (Ustawienia w czasie obowiązywania niskich taryf)
1. Zaznaczenie tej opcji powoduje rozpoczynanie ładowania wyłącznie poza godzinami obowiązywania wysokich taryf za energię elektryczną. Usunięcie zaznaczenia tej opcji powoduje rozpoczynanie ładowania zgodnie z zaprogramowanym harmonogramem.
2. Wybór godziny zakończenia ładowania w czasie obowiązywania niskich taryf za energię elektryczną.
– Off-peak tariffs prioritized (Priorytet w czasie obowiązywania niskich taryf): zaznaczenie tej opcji powoduje rozpoczynanie ładowania poza godzinami obowiązywania wysokich taryf za energię elektryczną (możliwość przekroczenia tego przedziału czasowego w celu osiągnięcia 100% poziomu naładowania).
– Charge only during Off-peak (Ładowanie wyłącznie poza godzinami obowiązywania wysokich taryf): zaznaczenie tej opcji powoduje wykonywanie ładowania wyłącznie poza godzinami obowiązywania wysokich taryf za energię elektryczną (możliwość przerwania ładowania przed osiągnięciem 100% poziomu naładowania).
Target temperature settings (Ustawianie zadanej temperatury)
1. Ustawić zadaną temperaturę.
– W przypadku ustawienia zadanej temperatury (1) przy podłączonym przewodzie ładowania temperatura ta zostanie osiągnięta we wnętrzu pojazdu o zaplanowanej godzinie wyjazdu (bez spadku poziomu naładowania akumulatora wysokiego napięcia). W niskiej temperaturze zewnętrznej funkcja ta podnosi osiągi napędu elektrycznego poprzez wcześniejsze rozgrzanie pojazdu.
Vehicle to load (V2L) (Zasilanie z pojazdu)
Funkcja ta umożliwia zasilanie urządzeń elektrycznych prądem przemiennym z akumulatora wysokiego napięcia pojazdu.
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Vehicle to load (V2L)” (Zasilanie z pojazdu).
Funkcja ta umożliwia ustawienie wartości granicznej rozładowania akumulatora wysokiego napięcia.
Po osiągnięciu tego poziomu rozładowania zasilanie wyłącza się automatycznie.
Energy information (Informacje dotyczące energii)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Vehicle image” (Obraz pojazdu).
Funkcja ta umożliwia sprawdzenie poziomu rozładowania akumulatora wysokiego napięcia.
Sposób podłączania
Na zewnątrz
1. Otworzyć pokrywę złącza V2L.
2. Podłączyć urządzenie elektryczne do gniazda, a następnie zamknąć pokrywę.

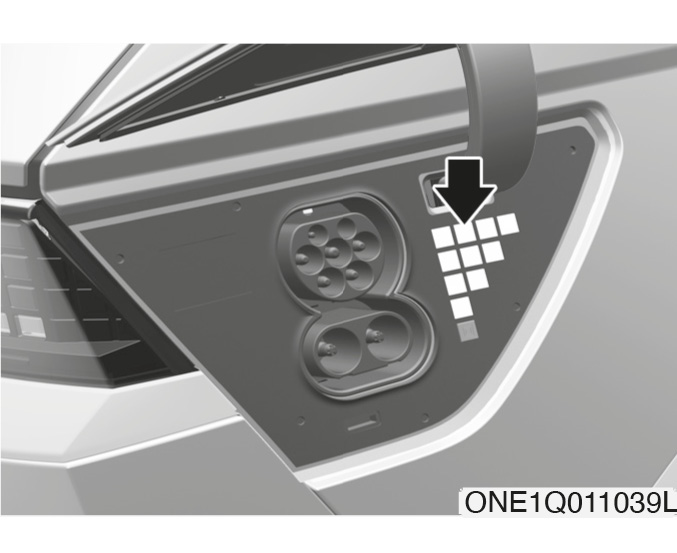

3. Podłączyć złącze V2L do gniazda ładowania pojazdu.
4. Nacisnąć przycisk (1) złącza V2L i sprawdzić, czy świeci się lampka (2). Jeżeli lampka (2) nie świeci się:
– W menu „Electricity Use” (Pobór energii elektrycznej) na ekranie sprawdzić wartość graniczną rozładowania akumulatora wysokiego napięcia. Jeżeli jest ona wyższa niż aktualny poziom naładowania, lampka (2) nie świeci się.
– Sprawdzić, czy świeci się lampka złącza V2L lub gniazda zasilania wewnątrz pojazdu.
– Jeżeli w zestawie wskaźników pojawia się komunikat ostrzegawczy dotyczący funkcji V2L, należy postępować zgodnie z tym komunikatem.
– Jeżeli funkcja V2L nie działa przed podłączeniem urządzenia elektrycznego, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
5. Aby wyłączyć funkcję V2L, nacisnąć przycisk (1). W takim przypadku lampka (2) gaśnie. Złącze V2L można odłączać, kiedy lampka (2) nie świeci się lub po wyłączeniu blokady złącza ładowania poprzez naciśnięcie przycisku odblokowania drzwi na inteligentnym kluczyku.
InformacjaZłącze V2L należy podłączyć do gniazda ładowania w ciągu 60 sekund od otwarcia pokrywy gniazda. Aby zapobiec kradzieży złącza, blokuje się ono automatycznie i nie można go odłączyć.
W przypadku korzystania z funkcji V2L należy anulować ustawienia zaplanowanego włączania układu klimatyzacji. Włączenie się układu klimatyzacji w zaplanowanym momencie może uniemożliwić działanie funkcji V2L.
Wewnątrz
1. Przy przycisku Start/Stop w stanie ON podłączyć urządzenie do gniazda znajdującego się w dolnej części siedzeń tylnych.

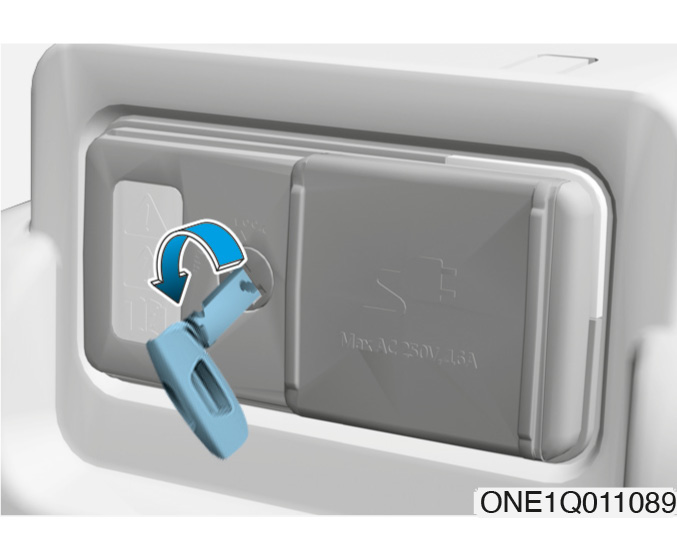

2. Aby odblokować pokrywę gniazda zasilania, należy użyć kluczyka mechanicznego.
3. Stan gniazda zasilania można sprawdzić za pomocą lampki znajdującej się na gnieździe.
– Kolor niebieski: tryb gotowości,
– Kolor czerwony: brak zasilania nawet po podłączeniu urządzenia do gniazda,
– Kolor zielony: prawidłowe zasilanie urządzenia podłączonego do gniazda.
Informacja• W przypadku korzystania z wewnętrznego gniazda zasilania funkcja V2L wyłącza się po wyłączeniu pojazdu.
• Otwarcie pokrywy gniazd ładowania lub podłączenie złącza V2L do gniazda ładowania powoduje wyłączenie funkcji V2L. Aby równocześnie korzystać z wewnętrznego i zewnętrznego gniazda zasilania, najpierw należy podłączyć złącze V2L do gniazda ładowania, a następnie użyć wewnętrznego gniazda V2L.
OSTROŻNIE• Aby unikać wypadków, należy uważnie zapoznać się z treścią Instrukcji.
• W przypadku przegrzania funkcja V2L wyłącza się automatycznie. Po wyłączeniu się funkcji V2L należy sprawdzić, czy złącze V2L lub wtyczka urządzenia elektrycznego nie są zanieczyszczone, zużyte, skorodowane, uszkodzone albo czy pobór prądu przez urządzenie elektryczne nie przekracza 16 A. Z funkcji można korzystać ponownie po osiągnięciu prawidłowej temperatury. Używać odpowiednich urządzeń elektrycznych.
• Nie modyfikować ani nie rozmontowywać złącza V2L dostarczonego wraz z pojazdem. Usterki spowodowane modyfikacją lub rozmontowaniem nie są objęte gwarancją.
• Chronić złącze V2L przed upadkiem i silnymi uderzeniami.
• Nie kłaść żadnych przedmiotów na złączu V2L.
• Po zakończeniu korzystania z funkcji V2L pamiętać o odłączaniu złącza V2L od pojazdu.
• Kiedy akumulator wysokiego napięcia osiągnie zadany graniczny poziom rozładowania, funkcja wyłącza się, a w zestawie wskaźników pojawia się komunikat ostrzegawczy. Aby nadal korzystać z funkcji V2L, należy ustawić graniczny poziom rozładowania poniżej aktualnego poziomu naładowania akumulatora wysokiego napięcia.
• Pobór mocy przez urządzenia elektryczne zasilane z pojazdu nie może przekraczać maksymalnej mocy, jaką może zapewnić pojazd.
• Jeżeli pobór mocy przez urządzenie elektryczne przekracza maksymalną moc zapewnianą przez pojazd, zasilanie z pojazdu wyłącza się, a w zestawie wskaźników pojawia się komunikat ostrzegawczy. W takim przypadku należy się upewnić, że całkowity pobór mocy przez używane urządzenie elektryczne faktycznie przekracza moc zapewnianą przez funkcję V2L.
• Niektóre urządzenia elektryczne mogą nie działać prawidłowo, nawet jeżeli ich pobór mocy jest niższy niż moc zapewniana przez pojazd:
– Urządzenia elektryczne wymagające wyższej mocy podczas włączania.
– Przyrządy pomiarowe wymagające przetwarzania dokładnych danych.
– Urządzenia elektryczne wrażliwe na zasilanie za pośrednictwem falownika (falownik: urządzenie przekształcające prąd stały w prąd przemienny).
• Nie używać urządzeń wymagających zasilania ciągłego, takich jak sprzęt medyczny. W zależności od stanu pojazdu zasilanie elektryczne może zostać przerwane.
• Używać wyłącznie domowych urządzeń elektrycznych, których pobór prądu nie przekracza 16 A.
• Całkowicie wcisnąć wtyczkę i używać wyłącznie wtyczek spełniających obowiązujące normy. Użycie wtyczki zużytej, skorodowanej, uszkodzonej lub nieodpowiedniej może spowodować nieprawidłowe działanie.
• Używać wtyczek z uziemieniem.
• Nie podłączać urządzeń domowych o wysokim poborze mocy, takich jak klimatyzatory, pralki lub suszarki.
• Nie wieszać urządzenia elektrycznego na przewodzie.
• Używać wyłącznie urządzeń elektrycznych spełniających obowiązujące normy bezpieczeństwa poświadczone odpowiednimi certyfikatami. Przestrzegać zasad użytkowania i środków ostrożności podanych w instrukcji obsługi danego urządzenia (urządzenia elektryczne, gniazda rozgałęźne, przedłużacze itp.).
• W przypadku urządzeń podłączanych na zewnątrz pojazdu używać wyłącznie urządzeń wodoodpornych lub używać ich w otoczeniu chronionym przed wodą. Nie używać w miejscach narażonych na opady deszczu lub wysoką wilgotność (urządzenia elektryczne, gniazda rozgałęźne, przedłużacze itp.).
• Jeżeli występuje ryzyko wyładowań atmosferycznych, nie korzystać z funkcji V2L na zewnątrz pojazdu.
• Nie podłączać przenośnych gniazd rozgałęźnych.
• W przypadku korzystania z przedłużacza nie zginać go i nie zwijać, ponieważ może to spowodować pożar. Nie zginać przewodu.
• Podczas korzystania z zewnętrznego gniazda V2L zasilane jest również gniazdo wewnątrz pojazdu. W takim przypadku nieużywane urządzenia należy od niego odłączyć.
• Podczas korzystania z funkcji V2L wentylator chłodzący w przedziale silnika elektrycznego może się automatycznie włączyć nawet przy wyłączonym pojeździe. Dlatego przy włączonej funkcji V2L nie należy zbliżać rąk do wentylatora chłodzącego.
OSTRZEŻENIE• Nie dotykać styków złącza V2L ani styków gniazda ładowania.
• Nie wkładać metalowych przedmiotów do złącza V2L ani do gniazda ładowania, ponieważ może to spowodować porażenie elektryczne.
• Nie dotykać złącza V2L, gniazda ładowania ani wtyczki mokrymi dłońmi, ponieważ może to spowodować porażenie elektryczne. Elementów tych można dotykać wyłącznie suchymi dłońmi.
• Przed podłączeniem złącza V2L, gniazda ładownia lub wtyczki urządzenia upewnić się, że nie są one zanieczyszczone ani mokre. Zanieczyszczenia lub płyny mogą spowodować pożar lub porażenie elektryczne.
• Nie modyfikować ani nie rozmontowywać złącza V2L, ponieważ stwarza to ryzyko pożaru, porażenia elektrycznego lub obrażeń.
• Podczas podłączania wtyczki do lub odłączania od złącza V2L albo otwierania lub zamykania pokrywy złącza V2L uważać, aby nie zranić dłoni.
• W następujących warunkach nie korzystać z funkcji, ponieważ może to doprowadzić do wypadku:
– Złącze V2L, gniazdo ładowania, wtyczka lub przewód urządzenia uszkodzone lub skorodowane.
– Poluzowane elementy połączeń.
• Nie korzystać z funkcji, jeżeli izolacja przewodu podłączanego urządzenia elektrycznego jest uszkodzona lub przerwana, ponieważ stwarza to ryzyko pożaru, porażenia elektrycznego lub obrażeń.
• Nie używać wewnątrz pojazdu urządzeń z funkcją podgrzewania, takich jak żelazko, ekspres do kawy lub toster. Mogą one spowodować pożar lub obrażenia.
Komunikaty na wyświetlaczu LCD
V2L has ended. Battery level has reached the set value (Funkcja V2L wyłączona, poziom naładowania akumulatora osiągnął wartość graniczną)
Kiedy akumulator wysokiego napięcia osiąga zaprogramowany poziom rozładowania, funkcja V2L wyłącza się i pojawia się komunikat ostrzegawczy. Aby nadal korzystać z funkcji V2L, należy obniżyć graniczny poziom rozładowania.
V2L stopped due to excessive power use (Funkcja V2L wyłączona z powodu nadmiernego poboru mocy)
Jeżeli pobór mocy przez używane urządzenie elektryczne przekracza maksymalną moc zapewnianą przez pojazd, funkcja wyłącza się i pojawia się komunikat ostrzegawczy. W takim przypadku należy się upewnić, że całkowity pobór mocy przez urządzenie elektryczne faktycznie przekracza moc zapewnianą przez funkcję V2L.
V2L conditions not met (Niespełnione warunki włączenia funkcji V2L)
Ten komunikat ostrzegawczy pojawia się w przypadku wyłączenia funkcji V2L z którejkolwiek z poniższych przyczyn:
• Wyłączenie złącza V2L.
• Przegrzanie złącza V2L.
• Otwarcie pokrywy gniazd ładowania podczas korzystania z gniazda zasilania V2L wewnątrz pojazdu.
W takim przypadku należy się upewnić, że nie występują problemy związane ze złączem V2L ani gniazdem zasilania wewnątrz pojazdu.
Nearby stations (Stacje ładowania w pobliżu)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „Map” (Mapa). Funkcja ta umożliwia wyszukiwanie stacji ładowania w pobliżu aktualnej lokalizacji pojazdu.
Na ekranie wybrać pozycję „Search for charging stations” (Szukaj stacji ładowania).
Funkcja wyszukuje stacje ładowania wzdłuż trasy, w pobliżu aktualnej lokalizacji pojazdu, w pobliżu miejsca docelowego lub wyszukuje stacje interesujące kierowcę. Zaznaczenie stacji powoduje wyświetlenie szczegółowych informacji na jej temat.
Więcej informacji podano w oddzielnej Instrukcji obsługi systemu multimedialnego dostarczonej z pojazdem.
EV settings (Ustawienia napędu elektrycznego)
Na ekranie wybrać pozycję „EV” (Napęd elektryczny) → „EV settings” (Ustawienia napędu elektrycznego). Funkcja ta umożliwia ustawienie wartości granicznej ładowania, prądu ładowania, trybu zimowego i trybu długotrwałego zasilania.
Charging limit (Wartość graniczna naładowania)
• Przed rozpoczęciem ładowania za pomocą ładowarki prądu przemiennego lub prądu stałego można wybrać poziom naładowania akumulatora wysokiego napięcia.
• Poziom naładowania można zmieniać o 10%.
• Jeżeli docelowy poziom naładowania jest niższy niż aktualny poziom naładowania akumulatora wysokiego napięcia, ładowanie nie rozpocznie się.
Charging current (Prąd ładowania)
• Funkcja ta umożliwia ustawianie natężenia prądu ładowania ładowarki prądu przemiennego. Należy wybrać odpowiednie natężenie prądu ładowania.
• Jeżeli ładowanie nie rozpocznie się lub zostanie gwałtownie przerwane, należy wybrać inne prawidłowe natężenie prądu i ponownie podjąć próbę rozpoczęcia ładowania.
• Czas ładowania zależy od wybranego natężenia prądu.
Winter mode (Tryb zimowy)
Funkcja ta umożliwia włączanie i wyłączanie trybu zimowego.
Z trybu zimowego należy korzystać w okresie zimowym, kiedy temperatura akumulatora wysokiego napięcia jest niska.
Tryb ten umożliwia wzrost osiągów i wydajności ładowania prądem stałym w okresie zimowym poprzez podniesienie temperatury akumulatora wysokiego napięcia do odpowiedniego poziomu.
Włączenie tego trybu może jednak skracać zasięg pojazdu z powodu zużywania energii na podgrzewanie akumulatora wysokiego napięcia.
Tryb ten służy również do podniesienia osiągów podczas jazdy w przypadku niskiej temperatury akumulatora wysokiego napięcia lub planowego włączenia układu klimatyzacji/ogrzewania.
Nie należy jednak korzystać z niego w celu podtrzymania zasięgu pojazdu przy niskim poziomie naładowania akumulatora niskiego napięcia.
InformacjaTryb ten jest dostępny w pojazdach wyposażonych w nagrzewnicę akumulatora wysokiego napięcia.
Utility Mode (Tryb długotrwałego zasilania)
Tryb ten umożliwia wykorzystywanie akumulatora wysokiego napięcia zamiast akumulatora 12 V do zasilania wyposażenia pojazdu. Umożliwia korzystanie z urządzeń elektrycznych (system audio, światła, układ klimatyzacji, ogrzewanie itp.) przez długi czas na postoju (np. na kempingu).
Włączanie i sposób działania układu
Włączanie układu
Tryb długotrwałego zasilania można włączyć po spełnieniu poniższych warunków.
• Pojazd w trybie gotowości (
) i włączony tryb P przekładni redukcyjnej.
• Sprawny elektryczny hamulec postojowy (EPB).
• Na ekranie systemu multimedialnego zaznaczona pozycja „EV Settings” (Ustawienia napędu elektrycznego) →„Utility Mode” (Tryb długotrwałego zasilania).
Sposób działania układu
Po włączeniu układu:
• W zestawie wskaźników gaśnie lampka i świeci się lampka
. Ponadto włącza się elektryczny hamulec postojowy (EPB).
• Można korzystać ze wszystkich urządzeń elektrycznych, ale nie można jechać.
• Można wyłączyć hamulec EPB za pomocą jego przełącznika.
Nie można wybrać trybu przekładni redukcyjnej innego niż P. W przypadku próby zmiany trybu na ekranie systemu multimedialnego pojawia się komunikat „Shifting conditions not met” (Niespełnione warunki zmiany trybu).
Wyłączanie układu
Tryb długotrwałego zasilania można wyłączyć, przełączając przycisk Start/Stop w stan OFF. Trybu nie można wyłączyć w pozycji „EV Settings” (Ustawienia napędu elektrycznego).
Rodzaje ładowania pojazdu elektrycznego
Informacje dotyczące ładowania
• Ładowanie prądem przemiennym: ładowanie akumulatora wysokiego napięcia po podłączeniu pojazdu do ładowarki prądu przemiennego, znajdującej się w domu Użytkownika lub w publicznej stacji ładowania pojazdów elektrycznych (więcej informacji — patrz część „Ładowanie prądem przemiennym”).
• Ładowanie prądem stałym: Istnieje możliwość szybkiego naładowania akumulatora wysokiego napięcia w publicznej stacji ładowania pojazdów elektrycznych. Należy zapoznać się z Instrukcją obsługi dołączoną do ładowarki prądu stałego.
Zbyt częste używanie ładowarki prądu stałego może spowodować spadek wydajności i trwałości akumulatora wysokiego napięcia.
Aby zapewnić wysoką trwałość akumulatora wysokiego napięcia, należy jak najrzadziej używać ładowarki prądu stałego.
• Ładowanie za pomocą ładowarki przenośnej: akumulator wysokiego napięcia można również naładować, wykorzystując energię elektryczną z domowej instalacji elektrycznej.
• Domowe gniazdo elektryczne musi być zgodne z obowiązującymi przepisami, a jego parametry (napięcie (V), natężenie prądu (A) i moc (W)) muszą odpowiadać parametrom znamionowym ładowarki przenośnej.
Informacje dotyczące czasu ładowania
|
Rodzaje ładowania |
Akumulator standardowy |
Akumulator rozbudowany |
|
|
Ładowanie prądem przemiennym |
Ładowanie do poziomu 100% trwa w temperaturze pokojowej około 9 godzin. |
Ładowanie do poziomu 100% trwa w temperaturze pokojowej około 11 godzin i 5 minut. |
|
|
Ładowanie prądem stałym |
Ładowarka o mocy 350 kW |
Ładowanie od poziomu 10% do poziomu 80% trwa w temperaturze pokojowej około 18 minut. Możliwość naładowania do 100%. |
Ładowanie od poziomu 10% do poziomu 80% trwa w temperaturze pokojowej około 18 minut. Możliwość naładowania do 100%. |
|
Ładowarka o mocy 50 kW |
Ładowanie od poziomu 10% do poziomu 80% trwa w temperaturze pokojowej około 63 minut. Możliwość naładowania do 100%. |
Ładowanie od poziomu 10% do poziomu 80% trwa w temperaturze pokojowej około 69 minut. Możliwość naładowania do 100%. |
|
|
Ładowanie za pomocą ładowarki przenośnej |
Ładowanie do poziomu 100% trwa w temperaturze pokojowej około 19 godzin. |
Ładowanie do poziomu 100% trwa w temperaturze pokojowej około 31 godzin. |
|
InformacjaCzasy ładowania akumulatora wysokiego napięcia mogą zmieniać się w zależności od stanu i pojemności akumulatora, parametrów ładowarki oraz temperatury otoczenia.
Rodzaje ładowania
|
Rodzaj |
Ładowanie prądem przemiennym |
Ładowanie prądem stałym |
Ładowanie za pomocą ładowarki przenośnej |
|
Gniazdo ładowania |
ONE1Q011056L |
ONE1Q011057L |
ONE1Q011056L |
|
Złącze ładowania |
ONE1Q011088L |
OAEEQ016022L |
ONE1Q011088L |
|
Stanowisko ładowania |
OSQCEQ019001 |
OSQCEQ019005 |
ONX4EPHQ011019L |
|
Sposób ładowania |
Ładowarka prądu przemiennego w domu lub w publicznej stacji ładowania pojazdów elektrycznych |
Ładowarka prądu stałego w publicznej stacji ładowania pojazdów elektrycznych |
Domowa instalacja elektryczna |
• Czasy ładowania akumulatora wysokiego napięcia mogą zmieniać się w zależności od stanu i pojemności akumulatora, parametrów ładowarki oraz temperatury otoczenia.
• Rzeczywisty wygląd ładowarki oraz sposób ładowania mogą się różnić w zależności od producenta ładowarki.
Lampki sygnalizacyjne stanu ładowania pojazdu elektrycznego
Podczas ładowania akumulatora wysokiego napięcia poziom naładowania można sprawdzać z zewnątrz pojazdu.
Lampki sygnalizacyjne stanu ładowania
Pokrywa gniazd ładowania
|
Stan lampki |
Stanu naładowania (SOC) akumulatora (%) |
|
|
0 ÷ 24 |
|
|
25 ÷ 49 |
|
|
50 ÷ 74 |
|
|
75 ÷ 100 |
Blokada złącza ładowania
Blokada przewodu ładowania
Można ustawić tryb blokady złącza ładowania w gnieździe ładowania.
Należy w tym celu na ekranie systemu multimedialnego wybrać pozycję „Settings” (Ustawienia) → „ECO vehicle” (Pojazd ekologiczny) → „Charging Connector Locking Mode” (Tryb blokowania złącza ładowania).
Blokowanie złącza ładowania
|
Always lock (Zawsze zablokowane) |
Lock while charging (Zablokowane podczas ładowania) |
Do not lock (Niezablokowane) |
|
|
Przed ładowaniem |
Tak |
Nie |
Nie |
|
Podczas ładowania |
Tak |
Tak |
Nie |
|
Ładowanie zakończone |
Tak |
Nie |
Nie |
• Tryb „Always lock” (Zawsze zablokowane)
Złącze ładowania blokuje się po podłączeniu do gniazda ładowania. Złącze pozostaje zablokowane do momentu odblokowania zamków wszystkich drzwi przez kierowcę. Tryb ten zapobiega kradzieży przewodu ładowania.
– Jeżeli złącze ładowania zostanie odblokowane z powodu odblokowania zamków wszystkich drzwi, ale nie zostanie odłączone w ciągu 15 sekund, złącze automatycznie blokuje się ponownie.
– Jeżeli złącze ładowania zostanie odblokowane z powodu odblokowania zamków wszystkich drzwi, ale zamki zostaną ponownie zablokowane, złącze automatycznie blokuje się ponownie.
• Tryb „Lock while charging” (Zablokowane podczas ładowania)
Złącze blokuje się po rozpoczęciu ładowania. Złącze odblokowuje się po zakończeniu ładowania. Trybu tego można używać podczas ładowania w publicznej stacji ładowania pojazdów elektrycznych.
• Tryb „Do not lock” (Niezablokowane)
Złącze jest odblokowane niezależnie od stanu ładowania.
Aby odłączyć złącze, należy nacisnąć przycisk zwalniania złącza ładowania.
Uważać na możliwość kradzieży przewodu ładowania.
Ładowanie zaplanowane
Ładowanie zaplanowane (jeżeli funkcja występuje)
• Harmonogram ładowania pojazdu można ustawiać za pomocą systemu multimedialnego lub aplikacji Blue Link.
Szczegółowe informacje dotyczące sposobu ustawiania harmonogramu ładowania podano w Instrukcji obsługi systemu multimedialnego lub w Instrukcji obsługi aplikacji Blue Link.
• Ładowanie zaplanowane można wykonywać jedynie za pomocą ładowarki prądu przemiennego lub ładowarki przenośnej (ICCB).
• Po ustawieniu harmonogramu ładowania i podłączeniu ładowarki prądu przemiennego lub ładowarki przenośnej (ICCB) przez 3 minuty migają lampki sygnalizacyjne ładowania od pierwszego poziomu do ostatniego. Sygnalizują one ustalenie harmonogramu ładowania.
• Po ustawieniu harmonogramu ładowanie nie rozpoczyna się w momencie podłączenia ładowarki prądu przemiennego lub ładowarki przenośnej (ICCB). Jeżeli wymagane jest ładowanie natychmiastowe, należy przez 2 sekundy naciskać przycisk otwarcia pokrywy gniazd ładowania na inteligentnym kluczyku lub wyłączyć harmonogram ładowania za pomocą systemu multimedialnego lub aplikacji Blue Link.
Szczegółowe informacje dotyczące podłączania ładowarki prądu przemiennego lub ładowarki przenośnej (ICCB) podano w częściach „Ładowanie prądem przemiennym” i „Ładowanie za pomocą ładowarki przenośnej”.
Ładowanie pojazdu elektrycznego
Pokrywa gniazd ładowania
Otwieranie i zamykanie pokrywy gniazd ładowania odbywa się w następujący sposób.
|
Sposób |
Otwieranie |
Zamykanie |
|
Naciśnięcie |
ONE1Q011064 |
ONE1Q011067 |
|
Inteligentny kluczyk |
ONE1Q011066 |
|
|
Polecenie głosowe |
WNE1-208 |
|
Informacja• W następujących przypadkach pokrywa gniazd ładowania zamyka się automatycznie:
– Odłączenie złącza ładowania.
– Brak rozpoczęcia ładowania przez określony czas po otwarciu pokrywy gniazd ładowania.
– Włączony tryb D, N lub R przekładni redukcyjnej.
• Aby sprawdzić, czy mechanizm automatycznego otwierania/zamykania pokrywy gniazd ładowania działa prawidłowo po wymianie akumulatora 12 V, należy otworzyć, a następnie zamknąć pokrywę.
• W przypadku wymiany pokrywy gniazd ładowania należy pamiętać o odłączeniu złącza modułu pokrywy gniazd ładowania od pojazdu i podłączeniu go po wymianie.
Środki ostrożności podczas ładowania
Rzeczywisty wygląd ładowarki oraz sposób ładowania mogą się różnić w zależności od producenta ładowarki.
OSTRZEŻENIE• Fale elektromagnetyczne generowane przez ładowarkę mogą silnie zakłócać działanie elektrycznych urządzeń medycznych, takich jak wszczepione rozruszniki serca.
W przypadku posiadania elektrycznego urządzenia medycznego, takiego jak wszczepiony rozrusznik serca, należy zapytać lekarza i producenta, czy ładowanie pojazdu elektrycznego może zakłócić działanie tego urządzenia.
• Przed podłączeniem ładowarki do gniazda ładowania upewnić się, że złącze przewodu ładowania nie jest mokre ani zanieczyszczone. Podłączenie złącza mokrego lub zanieczyszczonego może spowodować pożar lub porażenie prądem elektrycznym.
OSTRZEŻENIE• Podczas podłączania przewodu ładowania do ładowarki oraz złącza ładowarki do gniazda ładowania należy uważać, aby nie dotknąć złącza ładowania, wtyczki ani gniazda ładowania.
• Aby uniknąć porażenia prądem elektrycznym podczas ładowania, należy przestrzegać następujących zasad:
– Używać ładowarek wodoszczelnych.
– Nie dotykać złącza ładowania ani wtyczki ładowania mokrymi dłońmi, a podczas podłączania przewodu ładowania unikać stania w miejscu mokrym lub na śniegu.
– Zachowywać szczególną ostrożność podczas burzy z wyładowaniami atmosferycznymi.
– Zachowywać szczególną ostrożność, kiedy złącze ładowania i/lub wtyczka są mokre.
OSTRZEŻENIE• W przypadku stwierdzenia nietypowych objawów (zapach, dym itp.) natychmiast przerwać ładowanie.
• Aby uniknąć porażenia prądem elektrycznym, w przypadku uszkodzenia izolacji przewodu ładowania natychmiast wymienić przewód.
• Podczas podłączania lub odłączania przewodu ładowania należy zawsze chwytać za uchwyt złącza ładowania i za wtyczkę przewodu ładowania.
Ciągnięcie za przewód ładowania (bez trzymania za uchwyt) może spowodować odłączenie przewodów wewnętrznych lub uszkodzenia, a w konsekwencji doprowadzić do porażenia prądem elektrycznym lub pożaru.
OSTROŻNIE• Zawsze utrzymywać złącze i wtyczkę ładowania w stanie czystym i suchym. Chronić przewód ładowania przed wodą i wilgocią.
• Używać wyłącznie certyfikowanych ładowarek do pojazdów elektrycznych. Użycie ładowarki bez certyfikatu może spowodować uszkodzenie pojazdu.
• Przed rozpoczęciem ładowania wyłączać pojazd.
• Po wyłączeniu pojazdu i rozpoczęciu ładowania wentylator chłodzący w przedziale silnika elektrycznego może włączać się automatycznie. Nie dotykać wentylatora chłodzącego podczas ładowania.
• Uważać, by nie upuścić złącza ładowania. Może to spowodować jego uszkodzenie.
Oznaczenia na naklejce pod pokrywą gniazd ładowania
Obok gniazda ładowania znajduje się naklejka ostrzegawcza dotycząca ładowania elektrycznego, a przy złączu ładowanie znajduje się oznaczenie rodzaju tego złącza.
Środki ostrożności podczas używania ładowarki prądu przemiennego i ładowarki przenośnej
1. Po otwarciu pokrywy gniazd ładowania sprawdzić oznaczenie w dolnej części naklejki ostrzegawczej.
2. Sprawdzić oznaczenie złącza ładowania przewodu ładowarki prądu przemiennego lub ładowarki przenośnej.
3. Po sprawdzeniu litery na oznaczeniu przejść do ładowania — patrz „Tabela oznaczeń gniazd ładowania” w dalszej części tego rozdziału.
Środki ostrożności podczas używania ładowarki prądu stałego
1. Po otwarciu pokrywy gniazd ładowania sprawdzić oznaczenie w dolnej części naklejki ostrzegawczej.
2. Sprawdzić oznaczenie złącza ładowania na stanowisku ładowania szybkiego.
3. Po sprawdzeniu litery na oznaczeniu przejść do ładowania — patrz „Tabela oznaczeń gniazd ładowania” w dalszej części tego rozdziału.
OSTRZEŻENIEUżycie złącza ładowania o nieprawidłowym oznaczeniu może spowodować uszkodzenie, pożar, obrażenia ciała itp.
Naklejka pod pokrywą gniazd ładowania
1. Ostrzeżenie przed wysokim napięciem
2. Symbol pokrywy gniazd ładowania
3. Informacja o konieczności sięgnięcia do punktu „Oznaczenia na naklejce pod pokrywą gniazd ładowania” w tym rozdziale
4. Napięcie i prąd ładowania
: prąd przemienny jednofazowy
: prąd przemienny trójfazowy
5., 6., 7. Oznaczenia rodzajów ładowania – patrz „Tabela oznaczeń gniazd ładowania”.
Tabela oznaczeń gniazd ładowania
Ładowanie za pomocą ładowarki prądu przemiennego i ładowarki przenośnej
|
Zasilanie |
Konfiguracja |
Używane elementy |
Zakres napięcia |
Oznaczenie |
|
Prąd przemienny |
7P |
Złącze i gniazdo pojazdu |
≤ 480 V RMS |
|
Ładowanie prądem stałym
|
Zasilanie |
Konfiguracja |
Używane elementy |
Zakres napięcia |
Oznaczenie |
|
Prąd stały |
7P COMBO |
Złącze i gniazdo pojazdu |
200 ÷ 920 V |
|
|
200 ÷ 920 V |
|
Awaryjne odblokowanie pokrywy gniazd ładowania
Jeżeli pokrywy gniazd ładowania nie można otworzyć z powodu rozładowania się akumulatora 12 V lub usterki przewodów elektrycznych, należy podnieść klapę bagażnika i lekko pociągnąć za linkę otwierania awaryjnego pokazaną na ilustracji powyżej. Powoduje to otwarcie pokrywy gniazd ładowania.
Rzeczywisty wygląd ładowarki oraz sposób ładowania mogą się różnić w zależności od producenta ładowarki.
Sposób podłączania ładowarki prądu przemiennego
1. Wcisnąć pedał hamulca i włączyć hamulec postojowy.
2. Wyłączyć wszystkie przełączniki, włączyć tryb P przekładni redukcyjnej i wyłączyć pojazd.
W przypadku podłączenia ładowarki przy włączonym trybie innym niż P przekładni redukcyjnej ładowanie rozpocznie się dopiero po włączeniu trybu P.
3. Otworzyć pokrywę gniazd ładowania.
Więcej informacji podano w podrozdziale „Pokrywa gniazd ładowania” tego rozdziału.
InformacjaJeżeli nie można otworzyć pokrywy gniazd ładowania z powodu jej przymarznięcia, należy lekko postukać w pokrywę lub usunąć lód znajdujący się w jej pobliżu. Nie podejmować prób otwierania pokrywy gniazd ładowania na siłę.
4. Sprawdzić, czy złącze i gniazdo ładowania nie są zanieczyszczone.
5. Trzymając za uchwyt złącza ładowania, podłączyć złącze do gniazda ładowania. Złącze należy wsunąć do oporu. Nieprawidłowe podłączenie złącza może spowodować pożar.
InformacjaBlokada przewodu ładowania
Na ekranie systemu multimedialnego wybrać pozycję „Settings” (Ustawienia) → „ECO vehicle” (Pojazd ekologiczny) → „Charging Connector Locking Mode” (Tryb blokowania złącza ładowania). Złącze ładowania blokuje się w gnieździe w zależności od wybranego trybu.
• Tryb „Always lock” (Zawsze zablokowane): Złącze ładowania blokuje się po podłączeniu do gniazda ładowania.
• Tryb „Lock while charging” (Zablokowane podczas ładowania): Złącze blokuje się po rozpoczęciu ładowania.
Więcej informacji podano w podrozdziale „Blokada przewodu ładowania” tego rozdziału.
6. Aby rozpocząć ładowanie, podłączyć wtyczkę ładowania do gniazda ładowarki.
7. Sprawdzić, czy świeci się lampka sygnalizacyjna ładowania akumulatora wysokiego napięcia (
) w zestawie wskaźników. Kiedy lampka sygnalizacyjna ładowania () nie świeci się, ładowanie nie odbywa się.
Aby rozpocząć ładowanie w przypadku nieprawidłowego podłączenia wtyczki lub złącza ładowania, należy podłączyć je ponownie.
Informacja• Mimo że ładowanie jest możliwe przy przycisku Start/Stop w stanie ON/START, ze względów bezpieczeństwa należy je wykonywać przy przycisku Start/Stop w stanie OFF i włączonym trybie P przekładni redukcyjnej. Po rozpoczęciu ładowania można używać urządzeń elektrycznych pojazdu, takich jak radioodbiornik. Należy w tym celu włączyć stan ACC przycisku Start/Stop.
• Podczas ładowania prądem przemiennym mogą występować zakłócenia odbioru sygnału radiowego.
• Podczas ładowania nie można zmienić trybu przekładni redukcyjnej.
8. Po rozpoczęciu ładowania przez ok. 1 minutę zestaw wskaźników wyświetla jego szacowany czas.
Szacowany czas ładowania wyświetla się również przez ok. 1 minutę w przypadku otwarcia drzwi kierowcy. Jeżeli ładowanie odbywa się zgodnie z harmonogramem ładowania lub ustawiony jest harmonogram włączeń układu klimatyzacji/ogrzewania, zamiast szacowanego czasu wyświetla się symbol „--”.
InformacjaCzasy ładowania akumulatora wysokiego napięcia mogą zmieniać się w zależności od stanu i trwałości akumulatora, parametrów ładowarki oraz temperatury otoczenia.
Sprawdzanie stanu ładowania
Podczas ładowania akumulatora wysokiego napięcia poziom naładowania można sprawdzać z zewnątrz pojazdu.
Więcej informacji podano w części „Lampki sygnalizacyjne stanu ładowania pojazdu elektrycznego” w tym rozdziale.
Sposób odłączania ładowarki prądu przemiennego
1. Po zakończeniu ładowania należy odłączyć wtyczkę ładowania od gniazda ładowarki prądu przemiennego.
2. Odłączyć złącze ładowania, trzymając je za uchwyt.
InformacjaAby zapobiec kradzieży przewodu ładowania, złącza ładowania nie można odłączyć przy zablokowanych zamkach drzwi pojazdu lub przy zablokowanym złączu ładowania. Aby odłączyć złącze ładowania, należy odblokować zamki drzwi.
Jeżeli włączony jest tryb AUTO (automatyczny) blokady gniazda ładowania, złącze odblokowuje się automatycznie po zakończeniu ładowania.
Próba odłączenia złącza ładowania bez naciśnięcia przycisku zwalniania może spowodować uszkodzenie złącza i gniazda.
Więcej informacji podano w części „Tryby AUTO/LOCK gniazd ładowania” w tym rozdziale.
Jeżeli po odblokowaniu zamków drzwi przycisk zwalniania nie działa, aby odłączyć złącze ładowania, należy pociągnąć linkę awaryjnego odblokowania w przedziale silnika elektrycznego, a następnie nacisnąć przycisk zwalniania na złączu. Jeżeli przycisk zwalniania nadal nie działa, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
3. Prawidłowo zamknąć pokrywę gniazd ładowania.
4. Aby zabezpieczyć złącze i gniazdo ładowania przed ciałami obcymi, zamknąć nakładki ochronne.
5. W przypadku korzystania z własnego złącza ładowania umieścić go w schowku na przewody.
Ładowanie prądem stałym
Istnieje możliwość szybkiego naładowania akumulatora wysokiego napięcia w publicznej stacji ładowania pojazdów elektrycznych. Należy zapoznać się z Instrukcją obsługi dołączoną do ładowarki prądu stałego.
Zbyt częste używanie ładowarki prądu stałego może spowodować spadek pojemności i trwałości akumulatora wysokiego napięcia.
Aby zapewnić wysoką trwałość akumulatora wysokiego napięcia, należy jak najrzadziej używać ładowarki prądu stałego.
Rzeczywisty wygląd ładowarki oraz sposób ładowania mogą się różnić w zależności od producenta ładowarki.
InformacjaNiektóre ładowarki prądu stałego po podłączeniu do pojazdu z całkowicie naładowanym akumulatorem wysokiego napięcia mogą generować komunikat błędu. Nie podejmować prób ładowania, jeżeli akumulator wysokiego napięcia jest całkowicie naładowany.
Sposób podłączania ładowarki prądu stałego
1. Wcisnąć pedał hamulca i włączyć hamulec postojowy.
2. Wyłączyć wszystkie przełączniki, włączyć tryb P przekładni redukcyjnej i wyłączyć pojazd.
3. Otworzyć pokrywę gniazd ładowania.
Więcej informacji podano w podrozdziale „Pokrywa gniazd ładowania” tego rozdziału.
InformacjaJeżeli nie można otworzyć pokrywy gniazd ładowania z powodu jej przymarznięcia, należy lekko postukać w pokrywę lub usunąć lód znajdujący się w jej pobliżu. Nie podejmować prób otwierania pokrywy gniazd ładowania na siłę.
4. Sprawdzić, czy złącze i gniazdo ładowania nie są zanieczyszczone.
5. Trzymając za uchwyt złącza ładowania, podłączyć złącze do gniazda ładowania. Złącze należy wsunąć do oporu. Nieprawidłowe podłączenie złącza może spowodować pożar.
Zapoznać się ze sposobem ładowania i odłączania ładowarki podanym w Instrukcji obsługi danej ładowarki prądu stałego.
6. Sprawdzić, czy świeci się lampka sygnalizacyjna ładowania akumulatora wysokiego napięcia () w zestawie wskaźników. Kiedy lampka sygnalizacyjna ładowania () nie świeci się, ładowanie nie odbywa się.
Aby rozpocząć ładowanie w przypadku nieprawidłowego podłączenia złącza ładowania, należy podłączyć je ponownie.
Aby zapobiec uszkodzeniu akumulatora wysokiego napięcia, w niskich temperaturach ładowanie prądem stałym może być niemożliwe.
InformacjaPodczas ładowania akumulator wysokiego napięcia chłodzony jest przez układ klimatyzacji. W związku z tym podczas ładowania słyszalne mogą być odgłosy działania sprężarki układu klimatyzacji i wentylatora.
Ponadto przy wysokich temperaturach zewnętrznych wydajność układu klimatyzacji może spadać z powodu wykorzystywania go do chłodzenia akumulatora wysokiego napięcia.
InformacjaMimo że ładowanie jest możliwe przy przycisku Start/Stop w stanie ON/START, ze względów bezpieczeństwa należy je wykonywać przy przycisku Start/Stop w stanie OFF i włączonym trybie P przekładni redukcyjnej. Po rozpoczęciu ładowania można używać urządzeń elektrycznych pojazdu, takich jak radioodbiornik. Należy w tym celu włączyć stan ACC przycisku Start/Stop.
Podczas ładowania nie można zmienić trybu przekładni redukcyjnej.
7. Po rozpoczęciu ładowania przez ok. 1 minutę zestaw wskaźników wyświetla jego szacowany czas.
Szacowany czas ładowania wyświetla się również przez ok. 1 minutę w przypadku otwarcia drzwi kierowcy.
InformacjaCzasy ładowania akumulatora wysokiego napięcia mogą zmieniać się w zależności od stanu i trwałości akumulatora, parametrów ładowarki oraz temperatury otoczenia.
Sprawdzanie stanu ładowania
Podczas ładowania akumulatora wysokiego napięcia poziom naładowania można sprawdzać z zewnątrz pojazdu.
Więcej informacji podano w części „Lampki sygnalizacyjne stanu ładowania pojazdu elektrycznego” w tym rozdziale.
Sposób odłączania ładowarki prądu stałego
1. Po zakończeniu lub przerwaniu ładowania prądem stałym należy odłączyć złącze ładowania. Sposoby odłączania złącza ładowania różnych typów ładowarek prądu stałego opisano w ich Instrukcjach obsługi.
2. Prawidłowo zamknąć pokrywę gniazd ładowania.
Ładowanie za pomocą ładowarki przenośnej
1. Przewód zasilający i wtyczka
2. Sterownik
3. Przewód ładowania i złącze ładowania
Jeżeli ładowanie prądem przemiennym lub ładowanie prądem stałym jest niemożliwe, można skorzystać z ładowarki przenośnej, wykorzystując energię elektryczną z domowej instalacji elektrycznej.
Sposób ustawiania poziomu ładowania ładowarki przenośnej
1. Przed podłączeniem wtyczki do gniazda sprawdzić znamionowe natężenie prądu w gnieździe.
2. Podłączyć wtyczkę do domowego gniazda elektrycznego.
3. Sprawdzić wyświetlacz sterownika.
4. Aby dostosować poziom ładowania, przez 2 do 8 sekund naciskać przycisk (1) z przodu sterownika (patrz rodzaj przewodu ładowania i przykład ustawień poziomu ładowania).
5. Każde naciśnięcie przycisku (1) powoduje zmianę poziomu ładowania na wyświetlaczu sterownika.
6. Po ustawieniu poziomu ładowania rozpocząć ładowanie zgodnie z procedurą ładowania z użyciem ładowarki przenośnej.
Przykład ustawiania poziomu ładowania za pomocą ładowarki przenośnej
Podany przykład ma charakter poglądowy, parametr może się zmieniać w zależności od warunków otoczenia.
|
Natężenie prądu gniazda elektrycznego |
Poziom ładowania ładowarki ICCB |
Wskazanie na wyświetlaczu |
|
14 ÷ 16 A |
12 A |
ONX4EPHQ011007L |
|
13 ÷ 12 A |
10 A |
|
|
11 ÷ 10 A |
8 A |
|
|
9 ÷ 8 A |
6 A |
OSTRZEŻENIEAby uniknąć przepalenia bezpiecznika, upewnić się, że wybrany poziom ładowania jest zgodny z amperażem bezpiecznika obwodu w domowej instalacji elektrycznej.
Sposób podłączania ładowarki przenośnej (ICCB)
1. Podłączyć wtyczkę do domowego gniazda elektrycznego.
2. Sprawdzić, czy na sterowniku świeci się zielona lampka sygnalizacyjna zasilania.
3. Wcisnąć pedał hamulca i włączyć hamulec postojowy.
4. Wyłączyć wszystkie przełączniki, włączyć tryb P przekładni redukcyjnej i wyłączyć pojazd.
W przypadku podłączenia ładowarki przy włączonym trybie innym niż P przekładni redukcyjnej ładowanie rozpocznie się dopiero po włączeniu trybu P.
5. Otworzyć pokrywę gniazd ładowania.
Więcej informacji podano w podrozdziale „Pokrywa gniazd ładowania” tego rozdziału.
InformacjaJeżeli nie można otworzyć pokrywy gniazd ładowania z powodu jej przymarznięcia, należy lekko postukać w pokrywę lub usunąć lód znajdujący się w jej pobliżu. Nie podejmować prób otwierania pokrywy gniazd ładowania na siłę.
6. Otworzyć nakładki ochronne złącza ładowania i gniazda ładowania. Sprawdzić, czy złącze ani gniazdo ładowania nie są zanieczyszczone.
7. Trzymając za uchwyt złącza ładowania, podłączyć złącze do gniazda ładowania. Złącze należy wsunąć do oporu. Nieprawidłowe podłączenie złącza może spowodować pożar.
InformacjaBlokada przewodu ładowania
Na ekranie systemu multimedialnego wybrać pozycję „Settings” (Ustawienia) → „ECO vehicle” (Pojazd ekologiczny) → „Charging Connector Locking Mode” (Tryb blokowania złącza ładowania). Złącze ładowania blokuje się w gnieździe w zależności od wybranego trybu.
• Tryb „Always lock” (Zawsze zablokowane): Złącze ładowania blokuje się po podłączeniu do gniazda ładowania.
• Tryb „Lock while charging” (Zablokowane podczas ładowania): Złącze blokuje się po rozpoczęciu ładowania.
Więcej informacji podano w podrozdziale „Blokada przewodu ładowania” tego rozdziału.
8. Ładowanie rozpoczyna się automatycznie (świeci się lampka sygnalizacyjna ładowania).
9. Sprawdzić, czy świeci się lampka sygnalizacyjna ładowania akumulatora wysokiego napięcia () w zestawie wskaźników. Kiedy lampka sygnalizacyjna ładowania () nie świeci się, ładowanie nie odbywa się.
Aby rozpocząć ładowanie w przypadku nieprawidłowego podłączenia złącza ładowania, należy podłączyć je ponownie.
InformacjaMimo że ładowanie jest możliwe przy przycisku Start/Stop w stanie ON/START, ze względów bezpieczeństwa należy je wykonywać przy przycisku Start/Stop w stanie OFF i włączonym trybie P przekładni redukcyjnej. Po rozpoczęciu ładowania można używać urządzeń elektrycznych pojazdu, takich jak radioodbiornik. Należy w tym celu włączyć stan ACC lub ON przycisku Start/Stop.
Podczas ładowania nie można zmienić trybu przekładni redukcyjnej.
10. Po rozpoczęciu ładowania przez ok. 1 minutę zestaw wskaźników wyświetla jego szacowany czas.
Szacowany czas ładowania wyświetla się również przez ok. 1 minutę w przypadku otwarcia drzwi kierowcy. Jeżeli ładowanie odbywa się zgodnie z harmonogramem ładowania lub ustawiony jest harmonogram włączeń układu klimatyzacji/ogrzewania, zamiast szacowanego czasu wyświetla się symbol „--”.
InformacjaCzasy ładowania akumulatora wysokiego napięcia mogą zmieniać się w zależności od stanu i trwałości akumulatora, parametrów ładowarki oraz temperatury otoczenia.
Sprawdzanie stanu ładowania
Podczas ładowania akumulatora wysokiego napięcia poziom naładowania można sprawdzać z zewnątrz pojazdu.
Więcej informacji podano w części „Lampki sygnalizacyjne stanu ładowania pojazdu elektrycznego” w tym rozdziale.
Lampki sygnalizacyjne ładowarki przenośnej
|
Lampka sygnalizacyjna |
Szczegóły |
|||
|
ZASILANIE |
|
Świeci się: zasilanie wł. |
||
|
ŁADOWANIE |
|
Świeci się: ładowanie Miga: ograniczanie prądu z powodu wysokiej temperatury złącza lub wysokiej temperatury wewnętrznej |
||
|
USTERKA |
|
Miga: ładowanie przerwane |
||
|
Kod błędu |
|
Świeci się: błąd podczas ładowania/błąd podczas autodiagnozy |
||
|
Kod błędu |
Opis |
Przyczyna |
||
|
E1 |
Komunikacja ze sterownikiem |
Błąd komunikacji z pojazdem |
||
|
E2 |
Upływ prądu |
Upływ prądu |
||
|
E3 |
Błąd ładowarki |
|||
|
E4 |
Temperatura wtyczki |
Ostrzeżenie o zbyt wysokiej temperaturze wtyczki |
||
|
E5 |
Nieprawidłowa temperatura wtyczki |
|||
|
E6 |
Błąd ładowarki |
|||
|
E7 |
Zbyt wysokie natężenie prądu |
Ostrzeżenie o zbyt wysokim prądzie ładowania |
||
|
E8 |
Temperatura wewnętrzna |
Przegrzanie ładowarki |
||
|
E9 |
Błąd ładowarki |
|||
|
F1 |
Przepalenie przekaźnika |
Błąd ładowarki |
||
|
F2 |
Monitorowanie/przerwanie uziemienia |
Nieprawidłowe uziemienie gniazda |
||
|
F3 |
Usterka zasilania wybranego trybu |
Błąd zasilania wybranego trybu (brak napięcia) |
||
|
F4 |
Błąd zasilania wybranego trybu (nieprawidłowe napięcie) |
|||
|
Kod błędu |
|
F5 |
Błąd napięcia sterownika |
Błąd napięcia ujemnego (–) sterownika |
|
F6 |
Błąd napięcia dodatniego (+) sterownika |
|||
|
F7 |
Błąd czujnika temperatury |
Usterka czujnika temperatury wtyczki |
||
|
F8 |
Błąd czujnika temperatury wewnętrznego obwodu PCB |
|||
|
POZIOM ŁADOWANIA |
|
12 A |
||
|
|
10 A |
|||
|
|
8 A |
|||
|
|
6 A |
|||
|
Każdorazowe naciśnięcie przycisku (1) na krócej niż 1 sekundę przy ładowarce podłączonej do gniazda elektrycznego, ale nie do pojazdu, powoduje zmianę prądu ładowania. |
* Sterownik
ONX4EPHQ011024L |
|||
Stan/diagnoza/środki zaradcze
• Złącze ładowania podłączone do pojazdu (lampka POWER świeci się na zielono)
• Wtyczka podłączona do gniazda elektrycznego (lampka POWER świeci się na zielono)
Skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Podczas ładowania
• Lampki sygnalizacyjne ładowania (lampka POWER świeci się na zielono/lampka CHARGE świeci się na niebiesko)
• Prąd ładowania
Przed podłączeniem złącza ładowania do pojazdu (lampka POWER świeci się na zielono, lampka FAULT miga na czerwono)
• Nieprawidłowa temperatura
• Usterka ładowarki przenośnej
Skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Po podłączeniu złącza ładowania do pojazdu (lampka POWER świeci się na zielono, lampka FAULT miga na czerwono)
• Usterka urządzenia diagnostycznego
• Upływ prądu
• Nieprawidłowa temperatura
Skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
• Obecność prądu upływowego (lampka POWER świeci się na zielono, lampka FAULT miga na czerwono)
• Aby wykasować usterkę, odłączyć i ponownie podłączyć wtyczkę zasilania, a następnie przez co najmniej 2 sekundy naciskać przycisk.
Skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Tryb oszczędzania energii
• Jeżeli stan ładowania nie zmienia się przez ponad 1 minutę, 7-segmentowy wyświetlacz wyłącza się.
Sposób odłączania ładowarki przenośnej (ICCB)
1. Odłączyć złącze ładowania, trzymając je za uchwyt.
InformacjaAby zapobiec kradzieży przewodu ładowania, złącza ładowania nie można odłączyć przy zablokowanych zamkach drzwi pojazdu lub przy zablokowanym złączu ładowania. Aby odłączyć złącze ładowania, należy odblokować zamki drzwi.
Jeżeli włączony jest tryb AUTO (automatyczny) blokady gniazda ładowania, złącze odblokowuje się automatycznie po zakończeniu ładowania.
Próba odłączenia złącza ładowania bez naciśnięcia przycisku zwalniania może spowodować uszkodzenie złącza i gniazda.
Więcej informacji podano w części „Tryby AUTO/LOCK gniazd ładowania” w tym rozdziale.
Jeżeli po odblokowaniu zamków drzwi przycisk zwalniania nie działa, aby odłączyć złącze ładowania, należy pociągnąć linkę awaryjnego odblokowania w przedziale silnika elektrycznego, a następnie nacisnąć przycisk zwalniania na złączu. Jeżeli przycisk zwalniania nadal nie działa, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
2. Prawidłowo zamknąć pokrywę gniazd ładowania.
3. Odłączyć wtyczkę od domowego gniazda elektrycznego. Podczas odłączania wtyczki nie wolno ciągnąć za przewód.
4. Aby zabezpieczyć złącze i gniazdo ładowania przed ciałami obcymi, zamknąć nakładki ochronne.
5. W przypadku korzystania z własnego złącza ładowania umieścić go w schowku na przewody.
Środki ostrożności podczas używania ładowarki przenośnej (ICCB)
• Używać tylko ładowarek przenośnych dopuszczonych przez Hyundai Motor Corporation.
• Nie podejmować prób naprawy, rozmontowania ani regulacji ładowarki przenośnej.
• Nie używać przedłużaczy ani gniazd rozdzielających.
• W przypadku jakiejkolwiek nieprawidłowości natychmiast przerwać ładowanie.
• Nie dotykać wtyczki ani złącza ładowania mokrymi dłońmi.
• Nie dotykać styków złącza ładowania prądem przemiennym ani styków gniazda ładowania prądem przemiennym.
• Nie podłączać złącza ładowania do zasilania o napięciu niezgodnym z przepisami.
• Nie używać ładowarki przenośnej, jeżeli jest ona zużyta, otwarta lub uszkodzona.
• Nie używać ładowarki przenośnej, jeżeli jej obudowa lub złącze ładowania są uszkodzone, popękane albo widoczne są nieosłonięte przewody.
• Nie pozwalać dzieciom obsługiwać ani dotykać ładowarki przenośnej.
• Chronić sterownik przed wodą.
• Chronić styki złącza ładowania zwykłego i wtyczki przed zanieczyszczeniami.
• Nie stawać na przewodach. Nie ciągnąć za przewody, nie skręcać ich ani nie zginać.
• Nie ładować podczas burzy z wyładowaniami atmosferycznymi.
• Nie upuszczać sterownika i nie umieszczać na nim ciężkich przedmiotów.
• Podczas ładowania nie umieszczać w pobliżu ładowarki urządzeń mogących generować wysokie temperatury.
• Podłączenie ładowarki do uszkodzonego domowego gniazda elektrycznego może spowodować porażenie prądem elektrycznym. W przypadku jakichkolwiek wątpliwości dotyczących stanu gniazda powinien je sprawdzić uprawniony elektryk.
• W przypadku przegrzewania się gniazda elektrycznego lub innych elementów albo pojawienia się zapachu spalenizny natychmiast przerwać ładowanie i odłączyć ładowarkę.
Ładowanie pojazdu elektrycznego (nagłe przerwanie ładowania)
Postępowanie w przypadku nagłego przerwania ładowania
Kiedy akumulator wysokiego napięcia nie ładuje się, należy wykonać następujące sprawdzenia:
1. Sprawdzić ustawienia ładowania w pojeździe. Patrz punkt „Zarządzanie ładowaniem” w tym rozdziale (np. po ustawieniu harmonogramu ładowania, ładowanie nie musi rozpocząć się w momencie podłączenia ładowarki prądu przemiennego lub ładowarki przenośnej (ICCB)).
2. Sprawdzić stan działania ładowarki prądu przemiennego, ładowarki przenośnej i ładowarki prądu stałego (lampki stanu ładowania ładowarki przenośnej — patrz punkt „Sprawdzanie stanu ładowania” dla ładowania za pomocą ładowarki przenośnej w tym rozdziale).
Rzeczywisty sposób wskazywania stanu ładowania może się różnić w zależności od producenta ładowarki.
3. Jeżeli akumulator wysokiego napięcia nie ładuje się, a w zestawie wskaźników pojawia się komunikat ostrzegawczy, należy sięgnąć do odpowiedniego wyjaśnienia. Patrz punkt „Komunikaty na wyświetlaczu LCD” w tym rozdziale.
4. Jeżeli podczas korzystania z innej ładowarki ładowanie przebiega prawidłowo, skontaktować się z producentem niesprawnej ładowarki.
5. Jeżeli podczas korzystania z innej, sprawnej ładowarki ładowanie nie przebiega prawidłowo, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
6. Jeżeli ładowanie jest niemożliwe i w zestawie wskaźników świeci się lampka ostrzegawcza usterek (
), należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Za kierownicą pojazdu elektrycznego
Uruchamianie pojazdu
1. Usiąść na fotelu kierowcy, mając przy sobie inteligentny kluczyk.
2. Przed uruchomieniem pojazdu zapiąć pas bezpieczeństwa.
3. Sprawdzić, czy hamulec postojowy jest włączony.
4. Wyłączyć wszystkie odbiorniki prądu.
5. Wcisnąć i przytrzymać pedał hamulca.
6. Przy wciśniętym pedale hamulca włączyć tryb P przekładni redukcyjnej.
7. Trzymając wciśnięty pedał hamulca nacisnąć przycisk Start/Stop.
8. Jeżeli lampka sygnalizacyjna świeci się, można rozpocząć jazdę.
Jeżeli lampka sygnalizacyjna nie świeci się, jazdy nie można rozpocząć. Spróbować ponownie uruchomić pojazd.
9. Trzymając wciśnięty pedał hamulca włączyć wybrany tryb przekładni redukcyjnej.
InformacjaJeżeli przewód ładowania jest podłączony do pojazdu, ze względów bezpieczeństwa nie można zmienić trybu przekładni redukcyjnej.
10. Wyłączyć hamulec postojowy i powoli zwolnić pedał hamulca. Sprawdzić, czy pojazd powoli rusza, a następnie nacisnąć pedał przyspieszenia.
1. Po zatrzymaniu pojazdu nie zwalniać pedału hamulca.
2. Przy wciśniętym pedale hamulca włączyć tryb P przekładni redukcyjnej.
3. Trzymając wciśnięty pedał hamulca, włączyć hamulec postojowy.
4. Trzymając wciśnięty pedał hamulca, nacisnąć przycisk Start/Stop i wyłączyć pojazd.
5. Sprawdzić, czy w zestawie wskaźników zgasła lampka sygnalizacyjna .
Jeżeli lampka sygnalizacyjna świeci się i włączony jest tryb inny niż P przekładni redukcyjnej, pojazd może ruszyć po przypadkowym naciśnięciu pedału przyspieszenia.
Wirtualne brzmienie pracy silnika spalinowego
Jazda z napędem elektrycznym jest niemal bezgłośna. Dlatego podczas jazdy pojazdem elektrycznym — dla zapewnienia bezpieczeństwa pieszych — specjalny układ (VESS) emituje odgłosy pracy silnika spalinowego.
• Układ można włączyć, kiedy pojazd znajduje się w trybie gotowości () i włączony jest tryb przekładni redukcyjnej inny niż P.
• Po włączeniu trybu R układ emituje dodatkowy dźwięk ostrzegawczy.
OSTRZEŻENIE• Pojazd z napędem elektrycznym jest znacznie cichszy niż pojazd z silnikiem spalinowym. Dlatego należy zwracać uwagę na otoczenie pojazdu i zachowywać ostrożność.
• Przed ruszeniem sprawdzać, czy wokół pojazdu nie znajdują się żadne osoby ani przeszkody.
• Przed rozpoczęciem cofania sprawdzać, czy za pojazdem nie znajdują się żadne osoby ani przeszkody. Piesi mogą nie słyszeć dźwięku jadącego pojazdu.
Szacowany zasięg przy aktualnym poziomie naładowania
Szacowany zasięg przy aktualnym poziomie naładowania wyświetla się na różne sposoby, w zależności od trybu jazdy wybranego w zintegrowanym układzie sterowania trybami jazdy (Drive Mode Integrated Control System — DMICS).
Więcej informacji podano w podrozdziale „Zintegrowany układ sterowania trybami jazdy (DMICS)” w rozdziale 6.
Niewprowadzony punkt docelowy
• Średni zasięg pojazdu wynosi około 320 km (wersja standardowa) lub 400 km (wersja rozbudowana).
• Pewne warunki, np. włączenie układu klimatyzacji/ogrzewania, wpływają na zasięg, który może zmieniać się w zakresie 170 ÷ 460 km (wersja standardowa) lub 210 ÷ 570 km (wersja rozbudowana). Podczas używania ogrzewania w niskich temperaturach zewnętrznych oraz podczas jazdy z wysokimi prędkościami pobór energii elektrycznej z akumulatora wysokiego napięcia jest znacznie wyższy. Może to znacznie zmniejszyć zasięg pojazdu.
• Po pojawieniu się na wskaźniku zasięgu wskazania „0 km” pojazd może przejechać jeszcze 3 ÷ 8 km. Dystans ten zależy od prędkości jazdy, działania układu ogrzewania/klimatyzacji, warunków atmosferycznych, techniki jazdy oraz innych czynników.
• Zasięg wyświetlany w zestawie wskaźników po zakończeniu ładowania może znacznie zmieniać się, w zależności od zapamiętanych parametrów wcześniejszej jazdy.
Jeżeli zapamiętane parametry dotyczą wcześniejszej jazdy z wysokimi prędkościami powodującymi podwyższony pobór energii z akumulatora wysokiego napięcia, szacowany zasięg jest krótszy. W przypadku niewielkiego poboru energii z akumulatora wysokiego napięcia w trybie ECO zasięg zwiększa się.
• Zasięg zależy od wielu czynników, takich jak poziom naładowania akumulatora wysokiego napięcia, warunki atmosferyczne, temperatura, trwałość akumulatora, uwarunkowania geograficzne i technika jazdy.
• Wraz z upływem czasu pojemność akumulatora wysokiego napięcia obniża się w sposób naturalny. Może to zmniejszać zasięg pojazdu.
Wprowadzony punkt docelowy
Po wprowadzeniu punktu docelowego zasięg pojazdu może zmienić się. Zasięg jest przeliczany na podstawie informacji dotyczących punktu docelowego. Zasięg zależy w znacznym stopniu od warunków i techniki jazdy oraz od stanu pojazdu.
Porady umożliwiające zwiększenie zasięgu
• Ustawianie zbyt wysokich lub zbyt niskich temperatur układu klimatyzacji/ogrzewania powoduje znaczny pobór energii z akumulatora wysokiego napięcia. Dlatego używanie tych układów może zmniejszać zasięg pojazdu. Z tego powodu zalecane jest ustawienie temperatury 22°C w trybie automatycznym. Podczas wielu prób stwierdzono, że taka temperatura zapewnia optymalne zużycie energii i odpowiedni poziom komfortu.
Jeżeli ogrzewanie lub chłodzenie wnętrza pojazdu nie jest konieczne, układ ogrzewania/klimatyzacji należy wyłączać.
• Przy włączonym ogrzewaniu lub chłodzeniu włączenie recyrkulacji powietrza zamiast dopływu powietrza zewnętrznego powoduje obniżenie zużycia energii. Tryb dopływu powietrza zewnętrznego wymaga zużycia znacznej ilości energii do ogrzania lub schłodzenia powietrza dopływającego do wnętrza pojazdu.
• W przypadku korzystania z układu ogrzewania lub klimatyzacji zaleca się korzystanie z funkcji „DRIVER ONLY” (Tylko kierowca) lub planowanego działania układu klimatyzacji/ogrzewania.
• Nie należy nadmiernie wciskać pedału przyspieszenia i w miarę możliwości utrzymywać stałą prędkość jazdy.
• Podczas przyspieszania lub zwalniania pedał przyspieszenia należy wciskać lub zwalniać stopniowo.
• Zawsze utrzymywać wymagane ciśnienie w oponach.
• Podczas jazdy nie używać niepotrzebnych urządzeń elektrycznych.
• Nie przewozić zbędnych ładunków.
• Nie montować elementów, które mogą zwiększać opór powietrza.
ECO driving (Jazda ekonomiczna)
Aby sprawdzić historię jazdy ekonomicznej, na ekranie wybrać pozycję „Menu” → „ECO Driving” (Jazda ekonomiczna).
Electric energy economy history (Historia zużycia energii elektrycznej)
Funkcja ta umożliwia sprawdzenie historii zużycia energii elektrycznej wraz z datami wcześniejszych jazd i pokonanymi dystansami. Przejazd z najniższym zużyciem energii elektrycznej jest oznaczony odpowiednią ikoną.
Electricity use (Zużycie energii elektrycznej)
Aby sprawdzić aktualne zużycie energii elektrycznej przez poszczególne układy pojazdu, na ekranie wybrać pozycję „Menu” → „Electricity use” (Zużycie energii elektrycznej).
1. Pozycja „Battery care” (Ochrona akumulatora wysokiego napięcia) podaje chwilowe i całkowite zużycie energii w następujących przypadkach:
– Działania w trybie zimowym w celu podniesienia temperatury akumulatora wysokiego napięcia i zwiększenia jego sprawności w niskich temperaturach.
– Chłodzenie akumulatora wysokiego napięcia przy wysokich temperaturach w celu zabezpieczenia go przed przegrzaniem.
2. Pozycja „Climate” (Układ klimatyzacji) podaje chwilowe i całkowite zużycie energii przez układ ogrzewania lub klimatyzacji.
3. Pozycja „Electronics” (Układy elektryczne i elektroniczne) podaje chwilowe i całkowite zużycie energii przez układy pojazdu obejmujące zestaw wskaźników, system multimedialny (głośniki i system nawigacji), światła przednie, moduł sterowania pojazdem itp.
4. Pozycja „Driving” (Podczas jazdy) podaje chwilowe i całkowite zużycie energii przez elektryczny silnik napędowy oraz energię odzyskiwaną podczas hamowania.
Wskaźnik poboru energii/ładowania
Wskaźnik ten pokazuje poziom poboru energii z akumulatora wysokiego napięcia lub poziom ładowania akumulatora podczas hamowania z odzyskiem energii.
• POWER (Tryb poboru energii):
Wskazanie wysokiego poziomu poboru energii podczas jazdy pod górę lub przyspieszania. Im wyższy pobór energii, tym większa część wskaźnika jest podświetlona.
• CHARGE (Tryb ładowania):
Wskazanie stopnia ładowania akumulatora wysokiego napięcia podczas hamowania z odzyskiem energii (zwalnianie lub jazda w dół). Im wyższy poziom ładowania, tym mniejsza część wskaźnika jest podświetlona.
Wskaźnik poziomu naładowania akumulatora wysokiego napięcia
• Wskaźnik ten podaje stan naładowania akumulatora wysokiego napięcia.
• Niska wartość procentowa oznacza niewystarczający poziom naładowania. Wskazanie „100%” oznacza całkowite naładowanie akumulatora wysokiego napięcia.
• Przed wjazdem na autostradę lub drogę ekspresową należy sprawdzić, czy akumulator wysokiego napięcia jest wystarczająco naładowany.
Jeżeli wskaźnik poziomu naładowania podaje wartość 10%, świeci się lampka ostrzegawcza niskiego poziomu naładowania akumulatora wysokiego napięcia ().
Po włączeniu tej lampki ostrzegawczej () pojazd może przejechać 30 ÷ 40 km. Dystans zależy od prędkości jazdy, działania układu ogrzewania/klimatyzacji, warunków atmosferycznych, techniki jazdy oraz innych czynników. W takim przypadku należy naładować akumulator wysokiego napięcia.
Jeżeli szacowany zasięg wynosi 40 ÷ 50 km, prędkość pojazdu jest ograniczana lub pojazd może wyłączyć się. W takim przypadku należy natychmiast naładować akumulator wysokiego napięcia.
Lampki ostrzegawcze i sygnalizacyjne związane z napędem elektrycznym
Lampka sygnalizacyjna trybu gotowości
Lampka ta świeci się:
Kiedy pojazd jest gotowy do jazdy.
– Lampka świeci się: możliwa jest jazda w trybie zwykłym.
– Lampka nie świeci się: jazda w trybie zwykłym nie jest możliwa lub wystąpiła usterka.
– Lampka miga: jazda w trybie awaryjnym.
Wyłączenie lub miganie lampki sygnalizacyjnej trybu gotowości oznacza wystąpienie usterki. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza usterek
Lampka ta świeci się:
• Po zmianie stanu przycisku Start/Stop na ON.
– Świeci się przez około 3 s, a następnie gaśnie.
• W przypadku wystąpienia problemu związanego z elementami układu sterowania napędem elektrycznym, takimi jak czujniki itp.
Jeżeli lampka ostrzegawcza świeci się podczas jazdy lub nie gaśnie po uruchomieniu pojazdu, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza spadku mocy
Lampka ta świeci się:
• Po zmianie stanu przycisku Start/Stop na ON.
– Świeci się przez około 3 s, a następnie gaśnie.
• W przypadku ograniczania mocy ze względów bezpieczeństwa. Ograniczanie mocy może wystąpić w następujących przypadkach (jeżeli równocześnie z lampką ostrzegawczą spadku mocy nie świeci się lampka ostrzegawcza usterek, nie jest to usterka):
– Zbyt niski poziom naładowania akumulatora wysokiego napięcia lub spadek napięcia.
– Zbyt wysoka albo zbyt niska temperatura akumulatora wysokiego napięcia.
– Wysoka temperatura elektrycznego silnika napędowego.
• Kiedy świeci się lampka ostrzegawcza spadku mocy, nie należy gwałtownie przyspieszać ani ruszać.
• Lampka ostrzegawcza spadku mocy świeci się w przypadku ograniczania mocy ze względów bezpieczeństwa. W takim przypadku jazda pod górę może być niemożliwa.
Lampka sygnalizacyjna ładowania
Lampka ta świeci się:
• Podczas ładowania akumulatora wysokiego napięcia.
Lampka ostrzegawcza niskiego poziomu naładowania akumulatora wysokiego napięcia
Lampka ta świeci się:
• Kiedy poziom naładowania akumulatora wysokiego napięcia jest niski.
• Jeżeli lampka świeci się, należy natychmiast naładować akumulator wysokiego napięcia.
Lampka ostrzegawcza hamowania z odzyskiem energii
Lampka ta świeci się:
Jeżeli hamowanie z odzyskiem energii nie działa, a skuteczność hamulców może być niewystarczająca. Powoduje to jednoczesne włączenie się lampki ostrzegawczej układu hamulcowego (czerwonej) i lampki ostrzegawczej hamowania z odzyskiem energii (żółtej).
W takim przypadku należy prowadzić ostrożnie, a pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Operowanie pedałem hamulca może wymagać użycia większej siły nacisku niż zwykle, a droga hamowania samochodu może ulec wydłużeniu.
Komunikaty na wyświetlaczu LCD
Shift to P to start charging (Aby rozpocząć ładowanie, włączyć tryb P)
Komunikat ten pojawia się w przypadku podłączenia przewodu ładowania przy włączonym trybie przekładni redukcyjnej innym niż P.
Przed podłączeniem przewodu ładowania należy włączyć tryb P przekładni redukcyjnej.
Remaining time (Pozostały czas ładowania)
Komunikat ten podaje czas, który pozostał do naładowania akumulatora wysokiego napięcia do zadanego poziomu.
Unplug vehicle to start (Aby uruchomić pojazd, odłączyć przewód ładowania)
Ten komunikat pojawia się w przypadku próby uruchomienia pojazdu bez odłączenia przewodu ładowania. Należy w takim przypadku odłączyć przewód ładowania, a następnie uruchomić pojazd.
Komunikat ten pojawia się po rozpoczęciu jazdy z otwartą pokrywą gniazd ładowania. Przed rozpoczęciem jazdy należy zawsze pamiętać o zamknięciu pokrywy gniazd ładowania.
Charging stopped. Check the AC/DC charger (Ładowanie wstrzymane, sprawdzić ładowarkę prądu przemiennego/stałego)
• Ten komunikat ostrzegawczy pojawia się w przypadku wstrzymania ładowania z następujących powodów:
– Problem z zewnętrzną ładowarką prądu przemiennego lub stałego.
– Przerwanie ładowania przez ładowarkę prądu przemiennego.
– Uszkodzenie przewodu ładowania.
W takim przypadku należy sprawdzić, czy ładowarka prądu przemiennego lub stałego jest sprawna i czy przewód ładowania nie jest uszkodzony.
Jeżeli problem występuje podczas ładowania pojazdu za pomocą sprawnej ładowarki prądu przemiennego lub oryginalnej ładowarki przenośnej Hyundai, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Charging stopped. Check the cable connection (Ładowanie wstrzymane, sprawdzić podłączenie przewodu)
Ten komunikat ostrzegawczy pojawia się w przypadku przerwania ładowania z powodu nieprawidłowego podłączenia złącza ładowania do gniazda ładowania.
W takim przypadku należy odłączyć złącze ładowania i podłączyć je ponownie. Należy również sprawdzić, czy złącze i gniazdo ładowania nie są uszkodzone, zanieczyszczone itp.
Jeżeli problem występuje podczas ładowania pojazdu z użyciem wymienionego przewodu ładowania lub oryginalnej ładowarki przenośnej Hyundai, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Check regenerative brakes (Sprawdzić układ hamulcowy z odzyskiem energii)
Ten komunikat ostrzegawczy pojawia się w przypadku nieprawidłowego działania hamowania z odzyskiem energii.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Low EV battery (Niski poziom naładowania akumulatora wysokiego napięcia)
Ten komunikat ostrzegawczy pojawia się, kiedy poziom naładowania akumulatora wysokiego napięcia spada poniżej 10%.
Równocześnie włącza się lampka ostrzegawcza w zestawie wskaźników.
W takim przypadku należy natychmiast naładować akumulator wysokiego napięcia.
Charge immediately. Power limited (Naładować natychmiast, ograniczanie mocy)
Ten komunikat ostrzegawczy pojawia się, kiedy poziom naładowania akumulatora wysokiego napięcia spada do 0%.
Powoduje to jednoczesne włączenie się lampki ostrzegawczej i lampki ostrzegawczej spadku mocy
.
Aby ograniczyć pobór energii z akumulatora wysokiego napięcia, moc pojazdu zostaje ograniczona. Należy natychmiast naładować akumulator wysokiego napięcia.
Power limited due to low EV battery temperature. Charge battery (Ograniczanie mocy z powodu niskiej temperatury akumulatora wysokiego napięcia, naładować akumulator)
Celem obu komunikatów ostrzegawczych jest ochrona układów pojazdu elektrycznego w niskich temperaturach zewnętrznych. Długi postój przy niskim poziomie naładowania akumulatora wysokiego napięcia i niskich temperaturach zewnętrznych może powodować ograniczanie mocy pojazdu.
Aby przywrócić odpowiednią moc, należy przed rozpoczęciem jazdy naładować akumulator wysokiego napięcia.
Jeżeli podane komunikaty nie znikają po wzroście temperatury otoczenia, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
EV Battery Overheated! Stop vehicle (Przegrzanie akumulatora wysokiego napięcia, zatrzymać pojazd)
Ten komunikat ostrzegawczy pojawia się w celu ochrony akumulatora wysokiego napięcia i napędu elektrycznego w przypadku zbyt wysokiej temperatury akumulatora.
Należy w takim przypadku zatrzymać i wyłączyć pojazd (stan OFF przycisku Start/Stop).
Power limited (Ograniczanie mocy)
Lampka ta świeci się:
• Po zmianie stanu przycisku Start/Stop na ON.
– Świeci się przez około 3 s, a następnie gaśnie.
• W przypadku ograniczania mocy ze względów bezpieczeństwa. Ograniczanie mocy może wystąpić w następujących przypadkach (jeżeli równocześnie z lampką ostrzegawczą spadku mocy nie świeci się lampka ostrzegawcza usterek, nie jest to usterka):
– Zbyt niski poziom naładowania akumulatora wysokiego napięcia lub spadek napięcia.
– Zbyt wysoka albo zbyt niska temperatura akumulatora wysokiego napięcia.
– Wysoka temperatura elektrycznego silnika napędowego.
• W przypadku pojawienia się tego komunikatu ostrzegawczego nie należy gwałtownie przyspieszać ani ruszać.
• Lampka ostrzegawcza spadku mocy świeci się w przypadku ograniczania mocy ze względów bezpieczeństwa. W takim przypadku jazda pod górę może być niemożliwa.
Stop vehicle and check power supply (Zatrzymać pojazd i sprawdzić zasilanie)
Ten komunikat ostrzegawczy pojawia się w przypadku usterki układu zasilania.
W takim przypadku należy zaparkować pojazd w bezpiecznym miejscu. Po odholowaniu pojazd powinna sprawdzić najbliższa Autoryzowana Stacja Obsługi (ASO) Hyundai.
Check virtual engine sound system (Sprawdzić układ wirtualnego brzmienia pracy silnika)
Ten komunikat ostrzegawczy pojawia się w przypadku usterki układu wirtualnego brzmienia pracy silnika (VESS).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Check electric vehicle system (Sprawdzić układ sterowania napędem elektrycznym)
Ten komunikat ostrzegawczy pojawia się w przypadku usterki układu sterowania napędem elektrycznym.
Po pojawieniu się tego komunikatu należy powstrzymać się od jazdy.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Środki ostrożności dotyczące pojazdu elektrycznego
Postępowanie w razie wypadku
OSTRZEŻENIE• W razie wypadku — jeżeli jest to możliwe — należy zatrzymać pojazd w bezpiecznym miejscu, wyłączyć go i w celu wstrzymania przepływu prądu odłączyć wyłącznik odcinający wysokie napięcie od akumulatora 12 V.
• Jeżeli wewnątrz lub na zewnątrz pojazdu widoczne są przewody elektryczne, nie wolno ich dotykać.
Nie dotykać również przewodów elektrycznych wysokiego napięcia (pomarańczowych) ani żadnych podzespołów i urządzeń elektrycznych. Może to spowodować porażenie prądem i zagrożenie zdrowia.
OSTRZEŻENIE• W przypadku uszkodzenia akumulatora wysokiego napięcia podczas wypadku z akumulatora mogą wydostawać się szkodliwe gazy i elektrolit. Pamiętać, aby nie dotykać rozlanego płynu.
• W przypadku podejrzewania możliwości wydostawania się łatwopalnych lub szkodliwych gazów należy otworzyć okna pojazdu i odejść w bezpieczne miejsce. W przypadku kontaktu rozlanego płynu z oczami lub skórą należy natychmiast dokładnie umyć dane miejsce bieżącą wodą lub roztworem soli fizjologicznej i jak najszybciej zasięgnąć porady lekarza.
OSTRZEŻENIE• W przypadku pożaru o niewielkim zasięgu można podjąć próbę ugaszenia go za pomocą gaśnicy typu ABC lub BC przeznaczonej do gaszenia pożarów instalacji elektrycznych. Jeżeli nie można ugasić pożaru w jego początkowej fazie, należy pozostać w bezpiecznej odległości od pojazdu i natychmiast wezwać straż pożarną. Podczas rozmowy należy poinformować, że problem dotyczy pojazdu z napędem elektrycznym.
• Jeżeli pożar obejmuje akumulator wysokiego napięcia, do jego gaszenia należy użyć dużej ilości wody. Użycie wody w małej ilości lub gaśnic nieodpowiednich do gaszenia pożarów instalacji elektrycznych może spowodować poważne zagrożenie zdrowia lub życia z powodu porażenia prądem elektrycznym.
OSTRZEŻENIEJeżeli pożaru nie można zgasić natychmiast, akumulator wysokiego napięcia może wybuchnąć. W takim przypadku należy odejść w bezpieczne miejsce i nie pozwalać innym osobom zbliżać się do pojazdu.
Wezwać straż pożarną i poinformować, że pali się pojazd elektryczny.
• Jeżeli pojazd jest zalany wodą, należy go natychmiast wyłączyć i odejść w bezpieczne miejsce. Wezwać straż pożarną lub skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
OSTRZEŻENIE
A: wózek
• Jeżeli pojazd wymaga holowania, należy przed jego rozpoczęciem podnieść wszystkie koła pojazdu nad podłoże. Jeżeli do holowania można podnieść tylko 2 koła, należy podnieść koła tylne.
• Jeżeli podczas holowania tylne koła pojazdu stykają się z podłożem, silnik elektryczny może generować prąd elektryczny. Może to spowodować uszkodzenie elementów silnika elektrycznego i/lub pożar.
• W przypadku wystąpienia pożaru spowodowanego przez akumulator istnieje ryzyko ponownego powstania pożaru. W takim przypadku należy na czas holowania wezwać straż pożarną.
Inne środki ostrożności dotyczące pojazdu elektrycznego
• W przypadku lakierowania pojazdu lub wygrzewania powłoki lakierowej po wypadku wydajność akumulatora wysokiego napięcia może spadać.
• W przypadku konieczności wygrzewania należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
• Do czyszczenia przedziału silnika elektrycznego nie używać wody pod wysokim ciśnieniem. Może to spowodować wyładowanie akumulatora wysokiego napięcia i porażenie prądem elektrycznym lub uszkodzenie układu elektrycznego pojazdu.
• Zalecamy stosowanie wyłącznie oryginalnych części Hyundai lub odpowiedników przeznaczonych do tego modelu pojazdu.
Wyłącznik odcinający wysokie napięcie
Aby odłączyć akumulator wysokiego napięcia, pociągnąć w dół żółtą dźwignię wyłącznika odcinającego wysokie napięcie.
OSTRZEŻENIEWysokie napięcie należy wyłączać tylko w sytuacjach awaryjnych.
Odłączenie wysokiego napięcia uniemożliwia uruchomienie pojazdu.
Przyłożenie nadmiernej siły do dźwigni wyłącznika może spowodować jego uszkodzenie.
