Wygląd zewnętrzny (I)

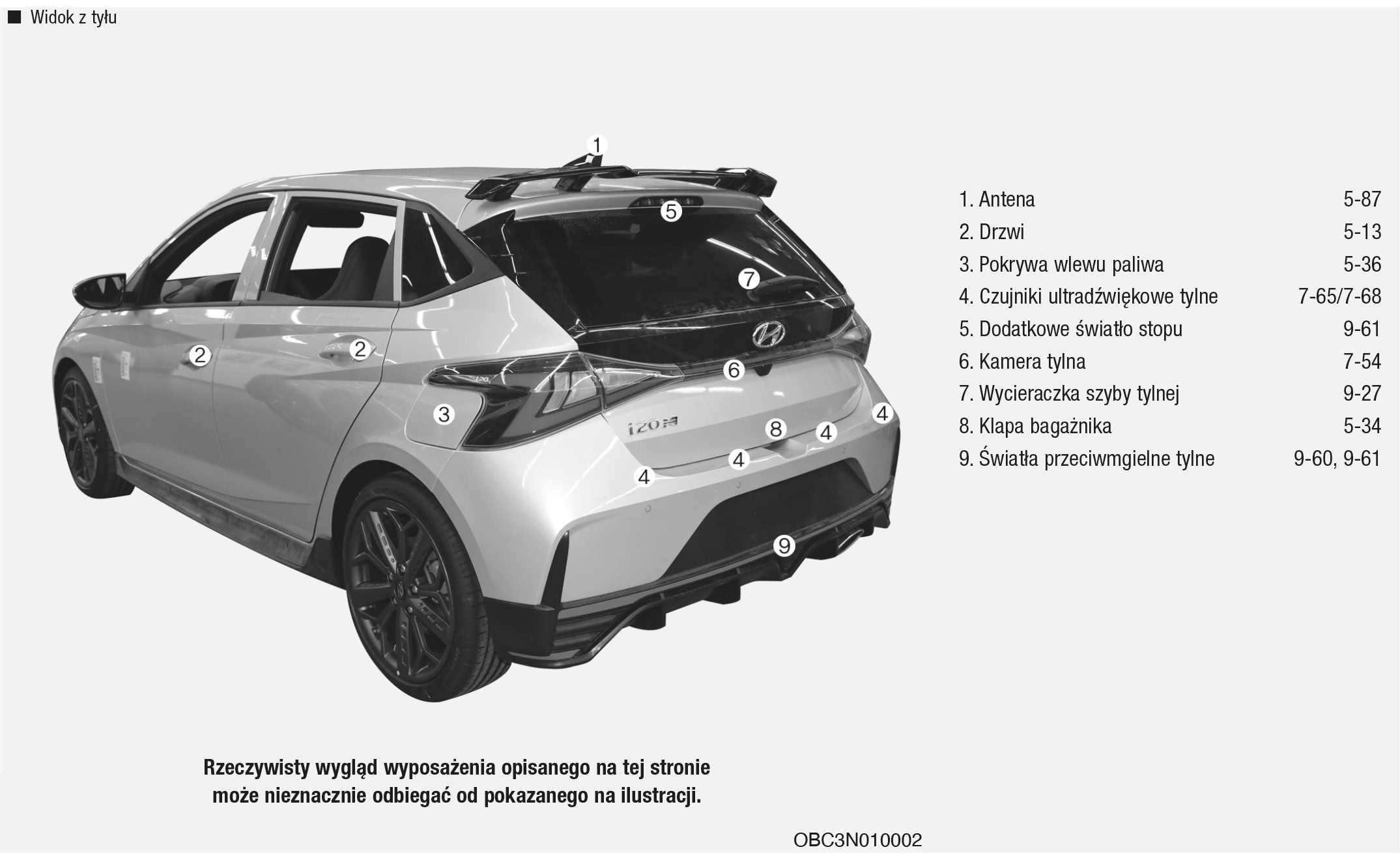

Wygląd zewnętrzny (II)

Wnętrze

Deska rozdzielcza

Przedział silnika

Wymiary

Parametr		Wersja 5-drzwiowa (mm)
Długość całkowita		4075
Szerokość całkowita		1775
Wysokość całkowita		1440
Rozstaw kół przednich	Opony 215/40 R18	1544
Rozstaw kół tylnych		1542
Rozstaw osi		2580

Dane techniczne silnika

Silnik	Pojemność skokowa (cm³)	Średnica cylindra × skok tłoka (mm)	Kolejność zapłonów w cylindrach	Liczba cylindrów
Silnik benzynowy Smartstream 1.6 T-GDi	1598	75,6 × 89	1-3-4-2	4  w rzędzie

Moc żarówek

Światła		Rodzaj żarówek	Moc (W)
Przód	Światła przednie (drogowe/mijania)	Diodowe	Diodowe
	Kierunkowskazy	Diodowe	Diodowe
	Światła do jazdy dziennej (DRL) i światła pozycyjne	Diodowe	Diodowe
	Światła statycznego doświetlania zakrętów	Diodowe	Diodowe
	Kierunkowskazy boczne	Diodowe	Diodowe
	Światła przeciwmgielne	HB4	51
Tył	Światła pozycyjne	Diodowe	Diodowe
	Światła stopu	Diodowe	Diodowe
	Kierunkowskazy	PY21W	21
	Światło cofania	W16W	16
	Światła przeciwmgielne	Diodowe	Diodowe
	Dodatkowe światło stopu	W5W	5
	Lampki oświetlenia tablicy rejestracyjnej	W5W	5
Oświetlenie wnętrza	Lampka oświetlenia wnętrza	W5W	8
	Lampki oświetlenia punktowego	Rurkowe	10
	Lampka oświetlenia bagażnika	Rurkowe	10

Opony i obręcze kół

Opis	Rozmiar opony	Rozmiar obręczy	Prawidłowe ciśnienie bar (kPa)						Moment dokręcania nakrętek kół kGm (Nm)
			Obciążenie nominalne*¹		Obciążenie maksymalne		Jazda po torze*²
			Przód	Tył	Przód	Tył	Przód	Tył
Koła pełnowymiarowe	215/40 R18	7.5J × 18	2,2 (220)	2,2 (220)	2,5 (250)	2,3 (230)	2,2 (220)	2,0 (200)	11 ÷ 13 (107 ÷ 127)
Dojazdowe koło zapasowe	T125/70D 17	4.0T × 17	4,2 (420)

W razie potrzeby skorygować ciśnienie (zmiana ciśnienia powietrza w miarę wzrostu wysokości: + 10 kPa/1 km).

Układ klimatyzacji

Czynnik	Ilość	Rodzaj
Czynnik chłodniczy (g)	470 ± 25	R-1234yf
Olej sprężarki (g)	100 ± 10	PAG

Więcej informacji można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Indeksy obciążenia i prędkości opon

Opis	Rozmiar opony	Rozmiar obręczy	Obciążenie		Prędkość
			Indeks obciążenia	kg	Indeks prędkości	km/h
Koła pełnowymiarowe	215/40 R18	7.5J × 18	89	580	Y	300
Dojazdowe koło zapasowe	T125/70D 17	4.0T × 17	98	750	M	130

Maksymalna masa całkowita

Parametr		Maksymalna masa całkowita (kg)
Silnik benzynowy Smartstream 1.6 T-GDi	Napęd 2WD, mechaniczna skrzynia biegów	1650

Pojemność bagażnika

Pojemność bagażnika (l)	Min.	352
	Maks.	1165

Pojemność bagażnika min.: za siedzeniami tylnymi, do górnej krawędzi oparć.

Pojemność bagażnika maks.: za fotelami przednimi, do dachu.

Wymagane oleje i płyny eksploatacyjne

Aby umożliwić właściwe osiągi i zapewnić trwałość silnika oraz układu przeniesienia napędu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości. Stosowanie odpowiednich olejów i płynów eksploatacyjnych wpływa również pozytywnie na sprawność silnika i zużycie paliwa.

W tym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.

Olej/płyn eksploatacyjny	Ilość	Rodzaj
Olej silnikowy*¹ *² (spuszczenie i napełnienie)	4,8 l	API SN PLUS/SP lub ILSAC GF-6, SAE 0W-20
Olej mechanicznej skrzyni biegów	1,5 ÷ 1,6 l	API GL-4, SAE 70W – SK: HK SYN MTF 70W – H.K.SHELL: SPIRAX S6 GHME 70W MTF – GS CALTEX: GS MTF HD 70W
Płyn chłodzący	7,83 l	Mieszanina środka chroniącego przed zamarzaniem i wody destylowanej (płyn do chłodnic aluminiowych na bazie glikolu etylenowego)
Płyn hamulcowy i sterowania sprzęgłem*³	0,7 ÷ 0,8 l	SAE J1704 DOT-4 LV, ISO4925 CLASS-6, FMVSS 116 DOT-4
Paliwo	40 l	–

Wymagana lepkość wg klasyfikacji SAE

Lepkość (gęstość) oleju silnikowego wpływa na zużycie paliwa i pracę silnika w niskich temperaturach otoczenia (zdolność rozruchową i właściwości przepływowe oleju). Oleje silnikowe o niższej lepkości umożliwiają mniejsze zużycie paliwa i większą sprawność w niskich temperaturach. W wysokich temperaturach otoczenia silniki wymagają olejów o wyższej lepkości. Stosowanie oleju o lepkości innej niż podana może doprowadzić do uszkodzenia silnika.

Podczas dobierania oleju należy rozważyć zakres temperatur otoczenia, w jakich będzie użytkowany pojazd do momentu następnej wymiany oleju.

Następnie należy dobrać olej o lepkości podanej w poniższej tabeli.

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30 –20 –10 0 10 20 30 40 50
Silnik benzynowy Smartstream 1.6 T-GDi

Olej silnikowy z widocznym obok znakiem certyfikacji API (Amerykańskiego Instytutu Naftowego) jest zgodny z klasyfikacją ILSAC (Międzynarodowego Komitetu Doradczego ws. Specyfikacji Środków Smarnych). Zaleca się stosowanie wyłącznie olejów silnikowych posiadających certyfikat API

Numer identyfikacyjny pojazdu (VIN)

Numer identyfikacyjny pojazdu (VIN) to niepowtarzalny, przypisany do pojazdu numer używany do rejestracji pojazdu i do rozstrzygania aspektów prawnych, dotyczących jego własności.

Numer ten jest wybity na podłodze pod fotelem prawym przednim. Aby sprawdzić numer, należy otworzyć pokrywę.

Numer VIN znajduje się również na tabliczce przymocowanej do górnej części deski rozdzielczej. Numer ten można sprawdzić z zewnątrz, przez szybę czołową pojazdu.

Tabliczka znamionowa pojazdu

Numer VIN znajduje się również na tabliczce znamionowej, przymocowanej do dolnej części słupka środkowego (po stronie kierowcy lub pasażera).

Naklejka z rozmiarem opon i ciśnieniem

Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.

Wymagane wartości ciśnienia w oponach pojazdu znajdują się na naklejce umieszczonej w dolnej części środkowego lewego słupka.

Numer silnika

Numer silnika wybity jest w miejscu pokazanym na ilustracji.

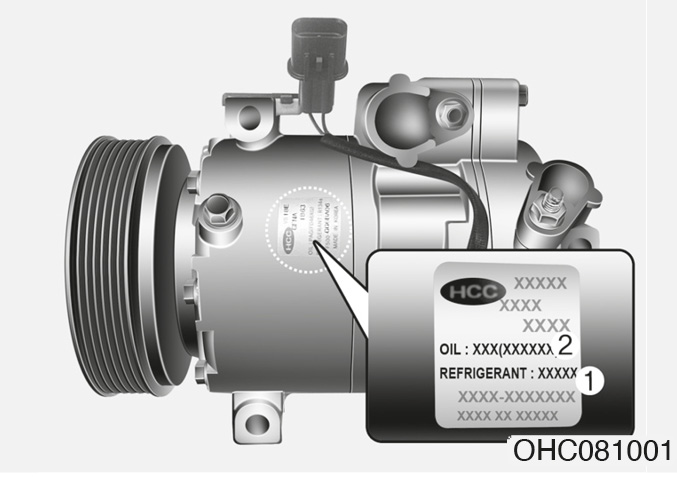

Etykieta sprężarki układu klimatyzacji

Na etykiecie sprężarki układu klimatyzacji podano model sprężarki, nr katalogowy dostawcy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).

Naklejka z rodzajem paliwa (jeżeli występuje)

Naklejka z rodzajem paliwa znajduje się na pokrywie wlewu paliwa.

Deklaracja zgodności (jeżeli występuje)

Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania dyrektywy 1995/5/WE Parlamentu Europejskiego i Rady.

Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:

http://service.hyundai-motor.com.
