Otwieranie i zamykanie pojazdu
Inteligentny kluczyk
§Inteligentny kluczyk umożliwia blokowanie/odblokowanie zamków pojazdu (drzwi i klapy bagażnika) oraz uruchamianie pojazdu.
1. Przycisk blokowania zamków
2. Przycisk odblokowania zamków
3. Przycisk odblokowania klapy bagażnika
4. Przycisk zdalnego uruchamiania
Blokowanie zamków
Aby zablokować:
1. Zamknąć wszystkie drzwi, maskę silnika i klapę bagażnika.
2. Nacisnąć przycisk w klamce drzwi lub nacisnąć przycisk blokowania (1) inteligentnego kluczyka.
3. Migają wszystkie kierunkowskazy pojazdu. Jeżeli przełącznik składania lusterek zewnętrznych znajduje się w położeniu AUTO, równocześnie składają się lusterka zewnętrzne.
4. Upewnić się, że zamki są zablokowane, sprawdzając położenie przełączników blokady wewnątrz pojazdu.
InformacjaPrzycisk w klamce drzwi działa tylko wtedy, kiedy inteligentny kluczyk znajduje się w odległości nie większej niż 0,7 ÷ 1 m od zewnętrznej klamki drzwi.
Jeżeli naciśnięcie przycisku w klamce nie spowoduje zablokowania zamków, na 3 sekundy włącza się sygnał ostrzegawczy. Oznacza to jeden z poniższych przypadków:
• Inteligentny kluczyk wewnątrz pojazdu.
• Przycisk Start/Stop w stanie ON.
• Otwarte drzwi, z wyjątkiem klapy bagażnika.
OSTRZEŻENIENie pozostawiać inteligentnego kluczyka w samochodzie, jeżeli znajdują się w nim dzieci bez opieki. Mogą one nacisnąć przycisk Start/Stop, a następnie uruchomić sterowane elektrycznie szyby lub inne elementy wyposażenia albo nawet ruszyć pojazdem. Stwarza to poważne zagrożenie zdrowia lub życia.
Odblokowanie zamków
Aby odblokować:
1. Należy mieć przy sobie inteligentny kluczyk.
2. Nacisnąć przycisk w klamce drzwi lub nacisnąć przycisk odblokowania (2) inteligentnego kluczyka.
3. Wszystkie zamki pojazdu odblokowują się. O odblokowaniu świadczy dwukrotne mignięcie wszystkich kierunkowskazów. Jeżeli przełącznik składania lusterek zewnętrznych (jeżeli występuje) znajduje się w położeniu AUTO, równocześnie rozkładają się lusterka zewnętrzne.
Informacja• Przycisk w klamce drzwi działa tylko wtedy, kiedy inteligentny kluczyk znajduje się w odległości nie większej niż 0,7 ÷ 1 m od zewnętrznej klamki drzwi. W takim przypadku pojazd mogą otworzyć również inne osoby, które nie posiadają inteligentnego kluczyka.
• Jeżeli w ciągu 30 sekund od odblokowania żadne drzwi nie zostaną otwarte, wszystkie zamki blokują się ponownie.
Odblokowywanie klapy bagażnika
Aby odblokować:
1. Należy mieć przy sobie inteligentny kluczyk.
2. Nacisnąć przycisk w uchwycie klapy bagażnika lub naciskać przez ponad sekundę przycisk odblokowania klapy bagażnika (3) inteligentnego kluczyka.
3. O odblokowaniu świadczy dwukrotne mignięcie wszystkich kierunkowskazów.
Po otwarciu, a następnie zamknięciu klapy bagażnika jej zamek blokuje się automatycznie.
Informacja• Naciśnięcie przycisku odblokowania klapy bagażnika (3) powoduje jedynie odblokowanie klapy bagażnika. Nie powoduje to jej automatycznego otwarcia. Aby otworzyć klapę bagażnika, po naciśnięciu przycisku odblokowania (3) należy nacisnąć przycisk w uchwycie klapy bagażnika.
• Jeżeli klapa bagażnika nie zostanie otwarta w ciągu 30 sekund od odblokowania, jej zamek blokuje się ponownie.
Uruchamianie pojazdu
Posiadając przy sobie inteligentny kluczyk można uruchomić pojazd bez wkładania kluczyka do stacyjki.
Szczegółowe informacje na ten temat podano w podrozdziale „Przycisk Start/Stop” w rozdziale 5.
Aby uniknąć uszkodzenia inteligentnego kluczyka:
• Inteligentny kluczyk należy chronić przed wodą, innymi płynami i ogniem. Zamoczenie (płynem lub z powodu wilgoci) albo nadmiernie rozgrzanie inteligentnego kluczyka może spowodować uszkodzenie jego obwodów wewnętrznych. Takie uszkodzenie nie jest objęte gwarancją.
• Nie upuszczać inteligentnego kluczyka i nie rzucać nim.
• Chronić inteligentny kluczyk przed skrajnymi temperaturami.
Zdalne uruchamianie pojazdu (jeżeli funkcja występuje)
Pojazd można uruchomić za pomocą przycisku zdalnego uruchamiania inteligentnego kluczyka.
Aby uruchomić pojazd zdalnie:
1. Nacisnąć przycisk blokowania drzwi inteligentnego kluczyka, będąc w odległości mniejszej niż 10 m od pojazdu.
2. W ciągu 4 sekund od naciśnięcia przycisku blokowania drzwi naciskać przez ponad 2 sekundy przycisk zdalnego uruchamiania.
3. Migają wszystkie kierunkowskazy pojazdu i pojazd uruchamia się.
4. Aby wyłączyć funkcję zdalnego uruchamiania, nacisnąć jeden raz przycisk zdalnego uruchamiania.
Informacja• Funkcja zdalnego uruchamiania pojazdu działa tylko przy włączonym trybie P przekładni redukcyjnej.
• Zajęcie miejsca w pojeździe bez zarejestrowanego inteligentnego kluczyka powoduje wyłączenie pojazdu.
• Jeżeli kierowca nie zajmie miejsca w pojeździe w ciągu 10 minut od momentu zdalnego uruchomienia pojazdu, pojazd wyłącza się.
• Jeżeli inteligentny kluczyk znajduje się w odległości większej niż 10 m od pojazdu, przycisk zdalnego uruchamiania nie działa.
• Przy otwartej masce silnika lub klapie bagażnika zdalne uruchomienie pojazdu jest niemożliwe.
Kluczyk mechaniczny
Jeżeli inteligentny kluczyk nie działa prawidłowo, zamki można zablokować lub odblokować kluczykiem mechanicznym.
Przesunąć dźwignię zwalniania w kierunku wskazanym strzałką (1) i wysunąć kluczyk mechaniczny (2). a następnie wsunąć kluczyk mechaniczny w otwór zamka w drzwiach.
Aby schować kluczyk mechaniczny, należy włożyć go do otworu i przycisnąć tak, by słyszalny był dźwięk „kliknięcia”.
Zgubienie inteligentnego kluczyka
W jednym pojeździe można zarejestrować maksymalnie 2 inteligentne kluczyki. W przypadku zgubienia inteligentnego kluczyka należy natychmiast odstawić pojazd wraz z drugim kluczykiem do Autoryzowanej Stacji Obsługi (ASO) Hyundai. W razie potrzeby pojazd należy odholować.
Środki ostrożności dotyczące inteligentnego kluczyka
• Inteligentny kluczyk może nie działać prawidłowo w następujących przypadkach:
• Inteligentny kluczyk znajduje się w pobliżu nadajnika radiowego lub lotniska, które mogą zakłócać normalne działanie nadajnika w kluczyku.
• Inteligentny kluczyk znajduje się w pobliżu radiostacji nadawczo-odbiorczej lub telefonu komórkowego.
W pobliżu jest używany inteligentny kluczyk innego pojazdu.
Jeżeli inteligentny kluczyk nie działa prawidłowo, zamki pojazdu należy blokować i odblokowywać kluczykiem mechanicznym. W przypadku problemów z inteligentnym kluczykiem należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Jeżeli inteligentny kluczyk znajduje się w pobliżu telefonu komórkowego, sygnały telefonu mogą blokować sygnały kluczyka. Dzieje się tak szczególnie w przypadkach, gdy telefon jest aktywny, tj. podczas nawiązywania/odbierania połączeń oraz wysyłania/odbierania wiadomości.
Unikać umieszczania inteligentnego kluczyka i telefonu komórkowego obok siebie. Zawsze zachowywać odpowiednią odległość pomiędzy tymi urządzeniami.
InformacjaModyfikacje niezatwierdzone pisemnie przez Autoryzowaną Stację Obsługi (ASO) Hyundai mogą spowodować brak działania lub nieprawidłowe działanie układu. Nieprawidłowe działanie układu zdalnego dostępu wynikające z modyfikacji, które nie zostały zatwierdzone pisemnie przez Autoryzowaną Stację Obsługi (ASO) Hyundai, nie jest objęte gwarancją producenta pojazdu.
Inteligentny kluczyk należy chronić przed elementami elektromagnetycznymi, które uniemożliwiają docieranie do niego fal elektromagnetycznych.
Opuszczając pojazd, należy zawsze zabierać inteligentny kluczyk ze sobą. Pozostawienie inteligentnego kluczyka w pobliżu pojazdu może spowodować rozładowanie akumulatora 12 V.
Wymiana baterii
Jeżeli inteligentny kluczyk nie działa prawidłowo, należy wymienić jego baterię na nową.
Typ baterii: CR2032
Wymiana baterii:
1. Wyjąć kluczyk mechaniczny.
2. Wsunąć cienkie narzędzie w szczelinę, podważyć i zdjąć pokrywę tylną inteligentnego kluczyka.
3. Wyjąć starą baterię i włożyć nową. Zwracać uwagę na prawidłowe położenie baterii.
4. Założyć pokrywę tylną inteligentnego kluczyka.
W przypadku uszkodzenia inteligentnego kluczyka lub wrażenia, że nie działa on prawidłowo, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Informacja
Zużyta bateria niepoddana utylizacji może stanowić zagrożenie dla środowiska naturalnego i zdrowia. Baterię należy poddać utylizacji zgodnie z obowiązującymi przepisami prawa.
Immobilizer
Immobilizer chroni pojazd przed kradzieżą. Użycie nieprawidłowo zakodowanego kluczyka (lub innego urządzenia) powoduje zablokowanie możliwości uruchomienia pojazdu.
Po przełączeniu przycisku Start/Stop w stan ON lampka immobilizera powinna na chwilę zaświecić się, a następnie zgasnąć. Miganie lampki immobilizera oznacza, że układ nie rozpoznaje kluczyka.
Należy w takim przypadku przełączyć przycisk Start/Stop w stan OFF, a następnie przełączyć go ponownie w stan ON.
Układ może nie rozpoznać kluczyka, jeżeli w jego pobliżu znajduje się inny kluczyk lub metalowy przedmiot (np. breloczek). Mogą one powodować zakłócenia sygnału transpondera i uniemożliwiać uruchomienie pojazdu.
Jeżeli układ wielokrotnie nie rozpoznaje kluczyka, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Nie podejmować prób modyfikacji układu ani dodawania do niego innych urządzeń. Może to spowodować usterkę elektryczną i uniemożliwić użytkowanie pojazdu.
OSTRZEŻENIEAby zapobiec kradzieży samochodu, nie należy pozostawiać w nim zapasowych kluczyków. Kod immobilizera jest unikalny i należy go trzymać w tajemnicy.
Transponder w kluczyku to ważny element układu immobilizera. Zapewnia on niezawodne działanie przez wiele lat. Należy jednak chronić kluczyk przed wilgocią, upadkiem, ładunkami elektrostatycznymi i obchodzić się z nim delikatnie. Niewłaściwe obchodzenie się z kluczykiem może spowodować nieprawidłowe działanie immobilizera.
Zamki drzwi
Obsługa zamków drzwi z zewnątrz
Kluczyk mechaniczny
Aby odblokować zamek, należy przekręcić kluczyk w stronę tyłu pojazdu, a aby zablokować — w stronę przodu.
Zablokowanie/odblokowanie drzwi kierowcy za pomocą kluczyka mechanicznego powoduje zablokowanie/odblokowanie tylko tych drzwi.
Po odblokowaniu drzwi można otworzyć, pociągając za klamkę.
Aby zamknąć drzwi, należy je popchnąć ręką. Należy sprawdzać, czy drzwi są dokładnie zamknięte.
Inteligentny kluczyk
Aby zablokować zamki drzwi, mając przy sobie inteligentny kluczyk, nacisnąć przycisk w klamce drzwi lub nacisnąć przycisk blokowania inteligentnego kluczyka.
Aby odblokować zamki drzwi, mając przy sobie inteligentny kluczyk, nacisnąć przycisk w klamce drzwi lub nacisnąć przycisk odblokowania inteligentnego kluczyka.
Po odblokowaniu drzwi można otworzyć, pociągając za klamkę.
Aby zamknąć drzwi, należy je popchnąć ręką. Należy sprawdzać, czy drzwi są dokładnie zamknięte.
Informacja• W niskich temperaturach i w warunkach wysokiej wilgotności otoczenia może dochodzić do zamarzania wody i pary wodnej, a w konsekwencji do nieprawidłowego działania zamków i mechanizmów drzwi.
• Jeżeli drzwi zostaną kilkakrotnie szybko zablokowane/odblokowane kluczykiem lub włącznikiem blokady, system może na chwilę przestać działać. Jest to spowodowane zabezpieczeniem obwodów i elementów systemu przed uszkodzeniem w wyniku przeciążenia.
Obsługa zamków drzwi od wewnątrz
Za pomocą przełączników blokady drzwi
• Aby odblokować drzwi, należy ustawić przełącznik (1) blokady w położeniu odblokowania. Widoczny będzie czerwony znak (2) na przełączniku.
• Aby zablokować drzwi, należy ustawić przełącznik (1) blokady w położeniu zablokowania. Jeżeli drzwi zostały prawidłowo zablokowane, czerwony znak (2) na przełączniku nie jest widoczny.
• Aby otworzyć drzwi, należy pociągnąć za klamkę (3).
• Drzwi nie można zablokować, jeżeli inteligentny kluczyk znajduje się wewnątrz pojazdu i otwarte są którekolwiek drzwi.
InformacjaJeżeli automatyczne odblokowanie drzwi nie działa, osoba znajdująca się wewnątrz powinna spróbować jednego z poniższych sposobów wyjścia z samochodu:
Powtarzać próby odblokowania drzwi (zarówno automatycznego, jak i ręcznego), równocześnie ciągnąc za klamkę.
Spróbować odblokować inne drzwi (przednie lub tylne) przełącznikami blokady i klamkami.
Opuścić szybę przednich drzwi i spróbować odblokować drzwi z zewnątrz kluczykiem mechanicznym.
Za pomocą klamki
Drzwi przednie
Pociągnięcie za klamkę przy zablokowanych drzwiach powoduje ich odblokowanie i otwarcie.
Drzwi tylne
Pierwsze pociągnięcie za klamkę przy zablokowanych drzwiach powoduje ich odblokowanie.
Drugie pociągnięcie za klamkę powoduje ich otwarcie.

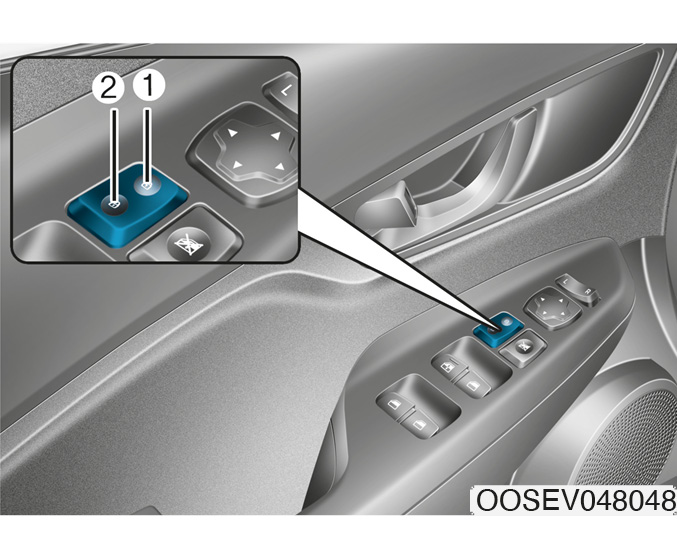

Za pomocą włącznika zamka centralnego
Naciśnięcie części
(2) włącznika powoduje zablokowanie wszystkich drzwi.
• Jeżeli którekolwiek drzwi są otwarte, nie można zablokować drzwi nawet naciśnięciem części (2) włącznika zamka centralnego.
• Jeżeli inteligentny kluczyk znajduje się wewnątrz pojazdu a którekolwiek z drzwi są otwarte, nie można zablokować drzwi nawet za pomocą części (2) włącznika zamka centralnego.
Naciśnięcie części
(1) włącznika powoduje odblokowanie wszystkich drzwi.
OSTRZEŻENIE• Podczas jazdy wszystkie drzwi pojazdu muszą zawsze być dokładnie zamknięte i zablokowane. Jeżeli drzwi nie są zablokowane, wzrasta ryzyko wypadnięcia z pojazdu podczas wypadku.
• Podczas jazdy nie ciągnąć za wewnętrzną klamkę drzwi kierowcy ani pasażera.
OSTRZEŻENIENie pozostawiać w pojeździe dzieci ani zwierząt bez opieki. Latem wnętrze zamkniętego pojazdu może bardzo mocno się rozgrzać. Stanowi to zagrożenie zdrowia lub życia pozostawionych bez opieki dzieci albo zwierząt, które nie mogą wydostać się z pojazdu. Ponadto dzieci mogą uruchomić niebezpieczne dla nich funkcje pojazdu lub zostać skrzywdzone przez obce osoby, próbujące dostać się do samochodu.
OSTRZEŻENIEPozostawienie pojazdu z odblokowanymi zamkami zwiększa ryzyko powstania zagrożenia ze strony osób niepożądanych, które mogą ukryć się w pojeździe.
Aby zabezpieczyć pojazd: wciskając pedał hamulca włączyć tryb P przekładni redukcyjnej, włączyć hamulec postojowy, podnieść wszystkie szyby, przełączyć przycisk Start/Stop w stan OFF, zablokować wszystkie drzwi i zabrać kluczyk ze sobą.
OSTRZEŻENIENieuważne otwarcie drzwi w momencie, gdy inny pojazd lub osoba zbliża się do nich, może spowodować szkody materialne i/lub obrażenia. Przed otwarciem drzwi należy sprawdzić, czy nie znajdą się one na drodze innych zbliżających się samochodów, motocykli, rowerów ani pieszych, a także czy w nikogo ani w nic nie uderzą.
OSTRZEŻENIEDłuższe przebywanie w pojeździe przy bardzo wysokiej lub bardzo niskiej temperaturze zewnętrznej zagraża zdrowiu lub życiu. Jeżeli ktokolwiek znajduje się w pojeździe, nie należy blokować zamków drzwi od zewnątrz.
Dodatkowa blokada zamków (jeżeli występuje)
Niektóre samochody wyposażone są w dodatkową blokadę zamków. Dodatkowa blokada zapobiega otwarciu drzwi zarówno od zewnątrz, jak i od wewnątrz. Zwiększa ona zabezpieczenie samochodu.
Aby użyć dodatkowej blokady zamków, drzwi muszą być zablokowane za pomocą inteligentnego kluczyka. Aby odblokować samochód, należy ponownie użyć inteligentnego kluczyka.
OSTRZEŻENIENie blokować drzwi używając inteligentnego kluczyka, jeżeli samochodu nie opuściły wszystkie osoby. Pasażer nie może odblokować drzwi od wewnątrz za pomocą przełączników blokady drzwi. Przykładowo jeżeli drzwi zostały zablokowane za pomocą inteligentnego kluczyka, osoba znajdująca się wewnątrz nie może odblokować drzwi bez inteligentnego kluczyka.
Funkcje automatycznego blokowania/odblokowania drzwi
Funkcja odblokowania drzwi po wypadku (jeżeli występuje)
Podczas zderzenia powodującego aktywację poduszek powietrznych wszystkie drzwi pojazdu odblokowują się automatycznie.
Funkcja blokowania drzwi po przekroczeniu określonej prędkości (jeżeli występuje)
Po przekroczeniu przez pojazd prędkości 15 km/h wszystkie drzwi blokują się automatycznie.
Funkcje automatycznego odblokowania/blokowania drzwi można włączać i wyłączać w trybie „User Settings” (Ustawienia użytkownika) wyświetlacza LCD. Więcej informacji podano w części „Wyświetlacz LCD” tego rozdziału.
Dodatkowa blokada drzwi tylnych
Blokada dodatkowa drzwi tylnych zapobiega przypadkowemu otwarciu drzwi od wewnątrz przez dzieci. Dodatkowej blokady należy używać zawsze wtedy, kiedy w pojeździe znajdują się dzieci.
Włącznik dodatkowej blokady znajduje się na obrzeżu drzwi tylnych. Kiedy blokada jest włączona, drzwi tylnych nie można otworzyć od wewnątrz, nawet pomimo ciągnięcia za klamkę.
Aby włączyć dodatkową blokadę drzwi tylnych, należy włożyć małe narzędzie z końcówką płaską (np. wkrętak) (1) do otworu i obrócić w położenie blokady tak, jak pokazano na ilustracji.
Aby umożliwić otwieranie drzwi tylnych od wewnątrz pojazdu, należy wyłączyć dodatkową blokadę.
OSTRZEŻENIEPrzypadkowe otwarcie drzwi przez dziecko w czasie jazdy może spowodować wypadnięcie dziecka z samochodu. Dodatkowej blokady należy używać zawsze wtedy, kiedy w samochodzie znajdują się dzieci.

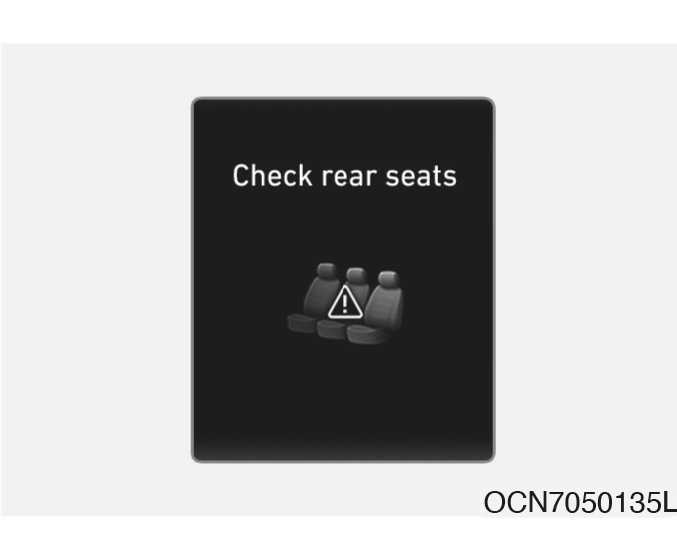

Układ ostrzegania o pasażerach siedzących z tyłu (ROA)
Układ ten zapobiega nieświadomemu pozostawieniu przez kierowcę pasażerów siedzących z tyłu pojazdu.
Jeżeli pojazd jest wyposażony w dodatkowy system nawigacji, należy sięgnąć do oddzielnej instrukcji obsługi dostarczonej wraz z systemem.
Kiedy kierowca wyłączy pojazd i otworzy swoje drzwi — jeżeli wcześniej otwarto i zamknięto drzwi tylne — pojawia się komunikach „Check rear seats” (Sprawdzić siedzenia tylne).
OSTRZEŻENIEUkład ostrzegania o pasażerach siedzących z tyłu (ROA) przypomina kierowcy o konieczności sprawdzenia siedzeń tylnych, ale nie wykrywa czy znajdują się na nich osoby lub przedmioty. Dlatego podczas opuszczania pojazdu należy zawsze sprawdzać siedzenia tylne.
OSTROŻNIEHistoria otwierania i zamykania drzwi zeruje się po wyłączeniu pojazdu i zablokowaniu drzwi.
Nawet jeżeli drzwi tylne nie zostaną ponownie otwarte, ostrzeżenie może się pojawić z powodu zdarzeń zapamiętanych wcześniej. Przykładowo jeżeli kierowca nie zablokował drzwi i otworzył je w celu opuszczenia pojazdu po pojawieniu się ostrzeżenia, ostrzeżenie może się wyłączyć.
Autoalarm
Autoalarm zabezpiecza pojazd i znajdujące się w nim przedmioty. W następujących przypadkach włącza się sygnał dźwiękowy i wszystkie kierunkowskazy pojazdu:
– Otwarcie drzwi bez użycia inteligentnego kluczyka.
– Otwarcie klapy bagażnika bez użycia inteligentnego kluczyka.
– Otwarcie maski silnika.
Alarm pozostaje włączony przez 30 sekund, a następnie przełącza się w tryb gotowości. Aby wyłączyć alarm, należy odblokować zamki za pomocą inteligentnego kluczyka.
Autoalarm automatycznie uzbraja się po 30 sekundach od momentu zablokowania drzwi i klapy bagażnika. Aby umożliwić uzbrojenie się autoalarmu, należy zablokować zamki z zewnątrz za pomocą inteligentnego kluczyka albo naciskając przycisk w klamce drzwi, mając przy sobie inteligentny kluczyk.
Uzbrojenie autoalarmu sygnalizuje jednokrotne mignięcie wszystkich kierunkowskazów oraz jednokrotny sygnał dźwiękowy.
Kiedy autoalarm jest uzbrojony, otwarcie drzwi, klapy bagażnika lub maski silnika bez użycia inteligentnego kluczyka powoduje włączenie alarmu.
Autoalarm nie uzbraja się, jeżeli którekolwiek drzwi, klapa bagażnika lub maska silnika nie są prawidłowo zamknięte. Jeżeli autoalarm nie uzbraja się, należy sprawdzić, czy wszystkie drzwi, klapa bagażnika i maska silnika są prawidłowo zamknięte.
Nie podejmować prób modyfikacji układu ani dodawania do niego innych urządzeń.
Informacja• Nie blokować zamków, dopóki wszyscy nie opuszczą pojazdu. Próba opuszczenia pojazdu przy uzbrojonym autoalarmie powoduje jego aktywację.
• Jeżeli autoalarmu nie można wyłączyć za pomocą inteligentnego kluczyka, należy otworzyć drzwi za pomocą kluczyka mechanicznego i odczekać 30 sekund.
• Jeżeli w ciągu 30 sekund od wyłączenia autoalarmu żadne drzwi ani klapa bagażnika nie zostaną otwarte, autoalarm uzbraja się ponownie.
InformacjaNa pojazdach wyposażonych w autoalarm znajduje się naklejka z następującą informacją:
1. WARNING (OSTRZEŻENIE)
2. SECURITY SYSTEM (SYSTEM ZABEZPIECZAJĄCY)
Kierownica
Elektryczne wspomaganie układu kierowniczego
Wspomaganie układu kierowniczego ułatwia kierowanie pojazdem. Kiedy pojazd jest wyłączony lub gdy wspomaganie układu kierowniczego nie działa, kierownicą nadal można obracać, lecz wymaga to większego wysiłku.
Układ zaprojektowano tak, że gdy prędkość samochodu wzrasta, do obracania kierownicą trzeba użyć większej siły. Natomiast kiedy prędkość spada, obracanie kierownicą wymaga mniejszej siły, co znacznie ułatwia manewrowanie.
Jeżeli obracanie kierownicą wymaga nawet nieznacznie większej siły niż zwykle, układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Jeżeli elektryczne wspomaganie układu kierowniczego jest niesprawne, w zestawie wskaźników świeci się lub miga lampka ostrzegawcza
. Obracanie kierownicą może wówczas wymagać większego wysiłku lub układ kierowniczy może działać nieprawidłowo. W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Aby uniknąć wypadku, w sytuacji wykrycia nieprawidłowego działania elektrycznego wspomagania układu kierowniczego układ wyłącza funkcję wspomagania. Sygnalizuje to świecenie lub miganie lampki ostrzegawczej w zestawie wskaźników. Obracanie kierownicą może wówczas wymagać większego wysiłku lub układ kierowniczy może działać nieprawidłowo. Układ jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
InformacjaPodczas normalnego użytkowania samochodu mogą wystąpić następujące objawy:
• Po przełączeniu przycisku Start/Stop w stan ON siła wymagana do obracania kierownicą może chwilowo znacznie wzrosnąć.
Jest to spowodowane wykonywaniem diagnostyki przez układ wspomagania. Po zakończeniu diagnostyki siła konieczna do obracania kierownicą powraca do normalnej.
• Siła wymagana do obracania kierownicą może również wzrastać w przypadku niskiego napięcia akumulatora. Jest to jednak stan przejściowy, który mija po naładowaniu akumulatora.
• Po przełączeniu przycisku Start/Stop w stan ON lub OFF może być słyszalny odgłos kliknięcia przekaźnika układu wspomagania.
• Po zatrzymaniu pojazdu lub podczas wolnej jazdy mogą być słyszalne odgłosy pracy silnika elektrycznego układu wspomagania.
• Obracanie kierownicą w niskich temperaturach może powodować nietypowe odgłosy. Odgłosy te zanikną po wzroście temperatury. Jest to objaw prawidłowy.
• W przypadku powtarzanego maksymalnego skręcania kół stojącego pojazdu wzrasta siła wymagana do obracania kierownicą. Nie oznacza to usterki układu. Po pewnym czasie siła konieczna do obracania kierownicą powraca do normalnej.
Regulacja pochylenia i wysunięcia kierownicy
OSTRZEŻENIENigdy nie regulować ustawienia kierownicy podczas jazdy. Może to spowodować utratę panowania nad pojazdem, a w konsekwencji doprowadzić do wypadku zagrażającego zdrowiu lub życiu.
InformacjaW pewnych przypadkach dźwignia blokady może po regulacji nie blokować położenia kierownicy.
Nie jest to usterka. Wynika to z nieprawidłowego zazębienia kół zębatych. Należy w takim przypadku ponownie ustawić kierownicę, a następnie ją zablokować.
Aby zmienić kąt pochylenia i wysunięcie kierownicy:
1. Pociągnąć w dół dźwignię (1) zwalniania blokady.
2. Ustawić kierownicę pod właściwym kątem (2) i z odpowiednim wysunięciem (3). Kierownicę należy ustawić tak, by znajdowała się na wysokości klatki piersiowej, a nie twarzy. Kierownica po ustawieniu nie może zasłaniać zestawu wskaźników.
3. Zablokować kierownicę, pociągając dźwignię zwalniania blokady do góry.
Aby upewnić się, że kolumna kierownicy jest prawidłowo zablokowana w danym położeniu, należy spróbować popchnąć kierownicę w górę i w dół.
OSTROŻNIEPodczas regulacji ustawienia kierownicy nie należy jej popychać ani pociągać z nadmierną siłą, ponieważ może to spowodować uszkodzenie mocowania.
Podgrzewanie kierownicy (jeżeli występuje)
Naciśnięcie włącznika podgrzewania kierownicy po uruchomieniu pojazdu powoduje włączenie podgrzewania kierownicy.
Po włączeniu podgrzewania świeci się lampka sygnalizacyjna we włączniku.
Aby wyłączyć podgrzewanie kierownicy, ponownie nacisnąć włącznik. Lampka sygnalizacyjna we włączniku gaśnie.
InformacjaPodgrzewanie kierownicy wyłącza się automatycznie po upływie około 30 minut od włączenia.
Nie montować żadnych pokrowców ani akcesoriów na kierownicy. Mogą one spowodować uszkodzenie układu podgrzewania kierownicy.
Sygnał dźwiękowy
Aby włączyć sygnał dźwiękowy, należy nacisnąć na kierownicy miejsce oznaczone jego symbolem. Sygnał dźwiękowy działa tylko po naciśnięciu wskazanego miejsca na kierownicy.
Aby włączyć sygnał dźwiękowy, nie należy mocno uderzać w kierownicę ani uderzać jej pięścią. Nie wciskać włącznika sygnału dźwiękowego ostro zakończonym przedmiotem.
Lusterka wsteczne
Wewnętrzne lusterko wsteczne
Przed rozpoczęciem jazdy ustawić lusterko wewnętrzne tak, by mieć w nim widok przez całą szybę tylną pojazdu.
OSTRZEŻENIESprawdzać, czy nic nie zasłania widoku. Na siedzeniach tylnych, w bagażniku ani za zagłówkami siedzeń tylnych nie należy umieszczać przedmiotów, które mogą zasłaniać widok przez tylną szybę.
OSTRZEŻENIEAby uniknąć poważnych obrażeń podczas wypadku i/lub aktywacji poduszek powietrznych, nie modyfikować wewnętrznego lusterka wstecznego ani nie montować lusterka szerokokątnego.
OSTRZEŻENIENIGDY nie regulować ustawienia lusterka podczas jazdy. Może to spowodować utratę kontroli nad pojazdem i w konsekwencji doprowadzić do wypadku.
Do czyszczenia lusterka używać chusteczek lub podobnych materiałów, zwilżonych środkiem do mycia szyb. Nie rozpylać środka do mycia szyb bezpośrednio na lusterko, ponieważ może on przedostać się do wnętrza obudowy lusterka.
Lusterko z położeniem dziennym/nocnym (jeżeli występuje)
A: położenie dzienne, B: położenie nocne
Regulację ustawienia lusterka z położeniem dziennym/nocnym należy wykonać przed rozpoczęciem jazdy, kiedy znajduje się ono w położeniu do jazdy dziennej (dźwigienka przełączania w odpowiednim położeniu).
Podczas jazdy nocą, aby zmniejszyć efekt oślepiania przez światła pojazdów jadących z tyłu, należy pociągnąć do siebie dźwigienkę przełączania położenia lusterka.
Należy pamiętać, że w położeniu do jazdy nocnej następuje wyraźne przyciemnienie obrazu widocznego w lusterku.
Lusterko elektrochromatyczne (jeżeli występuje)
A: lampka
Aby ograniczyć efekt oślepiania światłami pojazdów jadących z tyłu, podczas jazdy nocą lub w warunkach zmniejszonej jasności wsteczne lusterko elektrochromatyczne automatycznie przyciemnia się. Kiedy pojazd jest uruchomiony, przyciemnianiem lusterka automatycznie steruje zamontowany w nim czujnik. Czujnik ten wykrywa natężenie światła padającego na lusterko i automatycznie steruje przyciemnianiem lusterka, w zależności od jasności świateł pojazdów jadących z tyłu. Dla poprawy widoczności za samochodem, po włączeniu biegu wstecznego lusterko automatycznie powraca do swojego największego rozjaśnienia.
Lusterka zewnętrzne
Ustawienie lusterek zewnętrznych należy regulować przed rozpoczęciem jazdy.
Samochód jest wyposażony w lusterko zewnętrzne z lewej i z prawej strony.
Ustawienie lusterek można regulować zdalnie za pomocą przełącznika.
Aby chronić lusterka przed uszkodzeniem podczas mycia samochodu w myjni lub podczas przejazdu w wąskich miejscach, można je składać.
OSTRZEŻENIE• Lusterko zewnętrzne prawe jest wypukłe. W niektórych krajach wypukłe jest również lusterko zewnętrzne lewe. Daje to większe pole widzenia, ale należy pamiętać, że pojazdy i przeszkody widziane w takich lusterkach znajdują się bliżej, niż się wydaje.
• Dlatego podczas zmiany pasa ruchu odległość od pojazdów jadących z tyłu należy sprawdzać w lusterku wewnętrznym lub obracając głowę.
OSTRZEŻENIENie regulować położenia ani nie składać lusterek zewnętrznych podczas jazdy. Może to spowodować utratę kontroli nad pojazdem i w konsekwencji doprowadzić do wypadku.
• Nie zdrapywać lodu z powierzchni lusterek, ponieważ może to uszkodzić ich zwierciadła.
• Jeżeli lusterko jest zablokowane lodem, nie należy regulować jego położenia na siłę. W takim przypadku należy rozpylić odpowiedni środek odmrażający (nie używać niezamarzającego płynu chłodzącego), przetrzeć lusterko gąbką lub miękką ściereczką zwilżoną bardzo ciepłą wodą albo przestawić samochód w ciepłe miejsce, aby lód się stopił.
Regulacja ustawienia lusterek zewnętrznych
1. Aby wybrać lusterko do ustawienia, nacisnąć odpowiednią część przełącznika (1). Naciśnięcie części oznaczonej literą L powoduje wybór lusterka lewego, naciśnięcie części oznaczonej literą R — lusterka prawego.
2. Następnie naciskać odpowiednią część okrągłego przełącznika sterowania lusterkiem, zmieniając położenie zwierciadła lusterka w górę, w dół, w lewo lub w prawo.
3. Aby zapobiec przypadkowej zmianie położenia lusterka, po zakończeniu regulacji ustawić przełącznik (1) w położeniu neutralnym.
• Zwierciadła zatrzymują się po osiągnięciu skrajnych położeń, ale silniki elektryczne regulacji położenia działają przez cały czas, gdy naciśnięty jest przełącznik sterowania. Dlatego przełącznika sterowania nie należy naciskać dłużej niż to konieczne, ponieważ może to spowodować uszkodzenie silnika elektrycznego lusterka.
• Nie próbować ręcznie regulować położenia lusterek zewnętrznych, ponieważ może to spowodować uszkodzenie ich silników elektrycznych.
Składanie lusterek zewnętrznych
Lusterka składane ręcznie
Aby złożyć lusterko zewnętrzne, należy chwycić za jego obudowę i złożyć w kierunku tyłu samochodu.
Składanie elektryczne (jeżeli występuje)
Lewa strona przełącznika: rozłożenie.
Prawa strona przełącznika: złożenie.
Przełącznik w położeniu środkowym (AUTO): Automatyczne składanie i rozkładanie lusterek w następujący sposób:
– Lusterka składają się lub rozkładają odpowiednio po zablokowaniu lub odblokowaniu drzwi za pomocą inteligentnego kluczyka, jeżeli w trybie ustawień użytkownika wyświetlacza LCD włączona jest opcja „Welcome mirror” (Automatyczne rozkładanie lusterek).
– Lusterka składają się lub rozkładają odpowiednio po zablokowaniu lub odblokowaniu drzwi za pomocą przycisku na zewnętrznej klamce drzwi, jeżeli w trybie ustawień użytkownika wyświetlacza LCD włączona jest opcja „Welcome mirror” (Automatyczne rozkładanie lusterek).
Lusterka zewnętrzne sterowane elektrycznie działają nawet przy przycisku Start/Stop w stanie OFF. Jednakże aby uniknąć rozładowania akumulatora 12 V, nie należy przedłużać regulowania ustawienia lusterek gdy pojazd nie jest uruchomiony.
Nie próbować ręcznie składać lusterek zewnętrznych sterowanych elektrycznie. Może to spowodować uszkodzenie silnika elektrycznego lusterka.
Szyby
Szyby sterowane elektrycznie (jeżeli występują)
1. Przełącznik elektrycznego sterowania szybą drzwi kierowcy
2. Przełącznik elektrycznego sterowania szybą drzwi pasażera
3. Przełącznik elektrycznego sterowania szybą drzwi lewych tylnych
4. Przełącznik elektrycznego sterowania szybą drzwi prawych tylnych
5. Opuszczanie i podnoszenie szyb
6. Automatyczne elektryczne sterowanie szybami*
7. Włącznik blokady elektrycznego sterowania szybami
* jeżeli występuje
Aby podnoszenie/opuszczanie szyb było możliwe, przycisk Start/Stop musi znajdować się w stanie ON. Przełącznik elektrycznego sterowania szybą znajduje się w podłokietniku danych drzwi. Dodatkowo w podłokietniku drzwi kierowcy znajduje się włącznik blokady elektrycznego sterowania szybami. Za jego pomocą można zablokować działanie szyb drzwi pasażerów. Elektryczne sterowanie szybami działa przez ok. 30 sekund po przełączeniu przycisku Start/Stop w stan ACC lub OFF. Jeżeli jednak przednie drzwi są otwarte, elektryczne sterowanie szybami nie działa.
OSTRZEŻENIEWystawianie za okno głowy, rąk lub tułowia podczas jazdy powoduje poważne zagrożenie zdrowia lub życia.
Informacja• W niskich temperaturach i w warunkach wysokiej wilgotności powietrza może dochodzić do zamarzania wody i pary wodnej, a w konsekwencji do nieprawidłowego działania szyb sterowanych elektrycznie.
• Podczas jazdy z opuszczonymi tylnymi szybami lub z otwartym albo z częściowo otwartym oknem dachowym (jeżeli występuje) w pojeździe mogą występować mocne uderzenia wiatru lub pulsujący hałas. Hałas ten jest zjawiskiem normalnym i można go zmniejszyć lub wyeliminować w następujący sposób: jeżeli hałas występuje przy opuszczonej jednej lub obu szybach bocznych tylnych, należy opuścić obydwie szyby boczne przednie o około 2,5 cm. Jeżeli natomiast hałas występuje przy otwartym oknie dachowym, należy je nieznacznie przymknąć.
Opuszczanie i podnoszenie szyb
Opuszczanie:
Nacisnąć przełącznik do pierwszego oporu (5). Po opuszczeniu szyby na odpowiednią wysokość zwolnić przełącznik.
Podnoszenie:
Pociągnąć przełącznik do góry do pierwszego oporu (5). Po podniesieniu szyby na odpowiednią wysokość zwolnić przełącznik.
Automatyczne opuszczanie szyby (jeżeli występuje)
Krótkie naciśnięcie przełącznika do drugiego oporu (6) powoduje całkowite opuszczenie szyby, nawet po zwolnieniu przełącznika. Aby zatrzymać szybę w danym położeniu kiedy się przesuwa, należy na krótko pociągnąć lub nacisnąć, a następnie zwolnić przełącznik.
Automatyczne podnoszenie/opuszczanie szyby (jeżeli występuje)
Krótkie naciśnięcie lub pociągnięcie przełącznika do drugiego oporu (6) powoduje całkowite opuszczenie lub podniesienie szyby, nawet po zwolnieniu przełącznika. Aby zatrzymać szybę w danym położeniu kiedy się przesuwa, należy na krótko pociągnąć lub nacisnąć, a następnie zwolnić przełącznik.
Resetowanie szyb sterowanych elektrycznie
Jeżeli szyby sterowane elektrycznie nie działają prawidłowo, należy w następujący sposób zresetować układ:
1. Przełączyć przycisk Start/Stop w stan ON.
2. Podnieść całkowicie szybę i przez co najmniej 1 sekundę przytrzymać przełącznik pociągnięty do góry.
Jeżeli szyby sterowane elektrycznie nie działają prawidłowo po zresetowaniu, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
OSTRZEŻENIEFunkcja automatycznego cofania nie działa podczas resetowania układu szyb sterowanych elektrycznie. Aby uniknąć uszkodzeń pojazdu i/lub obrażeń, przed podniesieniem szyby należy upewnić się, że nic nie znajduje się na jej drodze.
Automatyczne cofanie (jeżeli funkcja występuje)
Jeżeli podczas automatycznego podnoszenia szyba napotyka przeszkodę, wtedy zatrzymuje się i opuszcza o ok. 30 cm. Umożliwia to wyjęcie przedmiotu blokującego ruch szyby.
Jeżeli opór zostaje wykryty przy pociągniętym przełączniku, szyba zatrzymuje się i opuszcza o ok. 2,5 cm.
Jeżeli natomiast w ciągu 5 sekund od momentu automatycznego opuszczenia szyby przełącznik zostanie pociągnięty, funkcja automatycznego cofania szyby nie działa.
InformacjaFunkcja automatycznego cofania szyby działa wyłącznie podczas automatycznego podnoszenia, po pociągnięciu przełącznika do góry do położenia drugiego oporu.
OSTRZEŻENIEAby uniknąć uszkodzeń pojazdu i/lub obrażeń, przed podniesieniem szyby należy upewnić się, że nic nie znajduje się na jej drodze.
Jeżeli pomiędzy szybę a górną krawędź okna dostanie się przedmiot o grubości mniejszej niż 4 mm, funkcja automatycznego cofania może nie wykryć oporu i nie zatrzyma szyby ani jej nie cofnie.
Nie montować żadnych akcesoriów w pobliżu szyb. Mogą one uniemożliwić działanie funkcji automatycznego cofania szyby.
Włącznik blokady elektrycznego sterowania szybami
Po stronie kierowcy umieszczony jest włącznik blokady elektrycznego sterowania szybami. Jego naciśnięcie powoduje wyłączenie sterowania szybami w drzwiach pasażerów.
Po włączeniu blokady elektrycznego sterowania szybami:
• Za pomocą przełączników w drzwiach kierowcy można sterować wszystkimi szybami.
• Za pomocą przełącznika w przednich drzwiach pasażera można sterować szybą w tych drzwiach.
• Sterowanie szybami w drzwiach tylnych za pomocą przełączników w tych drzwiach jest niemożliwe.
OSTRZEŻENIENie pozwalać dzieciom na bawienie się szybami sterowanymi elektrycznie. Jeżeli przewożone są dzieci, należy nacisnąć włącznik blokady elektrycznego sterowania szybami. Przypadkowe uruchomienie przez dziecko szyb sterowanych elektrycznie może spowodować poważne zagrożenie zdrowia dziecka.
• Aby zapobiec uszkodzeniu układu elektrycznego sterowania szybami, nie należy sterować jednocześnie więcej niż jedną szybą. Jednoczesne uruchamianie dwóch lub więcej szyb może również spowodować przepalenie się bezpiecznika.
• Nigdy nie sterować szybą jednocześnie w przeciwnych kierunkach — przełącznikiem w drzwiach kierowcy i przełącznikiem w danych drzwiach. W przypadku jednoczesnego odbierania sprzecznych sygnałów szyba zatrzymuje się i nie można jej opuścić ani podnieść.
OSTRZEŻENIE• NIGDY nie pozostawiać kluczyków w pojeździe, gdy znajdują się w nim dzieci bez opieki.
• NIGDY nie pozostawiać w pojeździe dzieci bez opieki. Nawet bardzo małe dzieci mogą spowodować przemieszczenie lub uruchomienie pojazdu, przycisnąć się szybą lub w inny sposób spowodować zagrożenie zdrowia lub życia swojego albo innych osób.
• Przed podniesieniem szyby należy zawsze sprawdzić, czy nikt nie wystawił przez otwarte okno ręki, głowy ani żadnego przedmiotu.
• Nie pozwalać dzieciom na bawienie się szybami sterowanymi elektrycznie. Jeżeli przewożone są dzieci, należy włączyć blokadę elektrycznego sterowania szybami, naciskając włącznik blokady w drzwiach kierowcy. Przypadkowe uruchomienie przez dziecko szyb sterowanych elektrycznie może spowodować poważne zagrożenie zdrowia dziecka.
• Podczas jazdy nie wolno wystawiać głowy, rąk ani wychylać tułowia poza pojazd.
Okno dachowe (jeżeli występuje)
Okno dachowe można przesuwać, uchylać i zamykać za pomocą przełącznika, znajdującego się w konsoli podsufitowej.
Okno dachowe można otwierać, uchylać lub zamykać tylko po przełączeniu przycisku Start/Stop w stan ON.
Sterowanie oknem dachowym działa przez ok. 30 minut po przełączeniu przycisku Start/Stop w stan ACC lub OFF.
Jeżeli jednak przednie drzwi są otwarte, sterowanie oknem dachowym nie działa.
Informacja• W niskich temperaturach i w warunkach wysokiej wilgotności powietrza może dochodzić do zamarzania wody i pary wodnej, a w konsekwencji do nieprawidłowego działania okna dachowego.
• Po umyciu samochodu lub po deszczu przed uruchomieniem okna dachowego należy wytrzeć z niego wodę.
OSTRZEŻENIE• Kierowca nie powinien nigdy sterować oknem dachowym ani jego zasłoną podczas jazdy. Może to doprowadzić do utraty panowania nad pojazdem, a w konsekwencji do wypadku i zagrożenia zdrowia lub życia.
• Przed zamknięciem okna dachowego należy upewnić się, że nic nie znajduje się na jego drodze.
• Podczas jazdy nie wolno wystawiać głowy, rąk ani wychylać tułowia poza pojazd. Stanowi to poważne zagrożenie zdrowia lub życia.
• Nie pozostawiać włączonego pojazdu ani inteligentnego kluczyka w samochodzie, jeżeli znajdują się w nim dzieci bez opieki.
• Dzieci bez opieki mogą uruchomić okno dachowe, co stwarza poważne zagrożenie zdrowia lub życia.
• Nie siadać na dachu pojazdu. Może to spowodować uszkodzenie pojazdu lub obrażenia ciała.
• Po całkowitym otwarciu, zamknięciu lub uchyleniu okna dachowego należy zwolnić przełącznik sterowania oknem. W przeciwnym razie może dojść do uszkodzenia silnika elektrycznego okna lub innych elementów układu.
• Opuszczając pojazd należy upewnić się, że okno dachowe jest zamknięte.
W przypadku opadów deszczu lub śniegu pozostawienie otwartego okna dachowego może spowodować zamoczenie wnętrza pojazdu. Ułatwia to również dokonanie kradzieży.
Otwieranie i zamykanie okna dachowego
Otwieranie:
Przesunąć przełącznik sterowania oknem dachowym do tyłu, do pierwszego oporu. Aby zatrzymać okno dachowe, zwolnić przełącznik.
Zamykanie:
Przesunąć przełącznik sterowania oknem dachowym do przodu, do pierwszego oporu. Aby zatrzymać okno dachowe, zwolnić przełącznik.
Przesuwanie okna dachowego
Krótkie przesunięcie przełącznika do przodu lub do tyłu, do drugiego oporu, powoduje całkowite otwarcie lub zamknięcie okna dachowego, nawet po zwolnieniu przełącznika. Aby zatrzymać okno dachowe w danym położeniu kiedy się przesuwa, należy na krótko przesunąć przełącznik do przodu lub do tyłu, a następnie zwolnić.
InformacjaAby ograniczyć hałas podczas jazdy, nie otwierać okna dachowego całkowicie (należy je zatrzymać ok. 7 cm przed położeniem całkowitego odsunięcia).
Automatyczne cofanie (jeżeli funkcja występuje)
Jeżeli podczas automatycznego zamykania okno dachowe napotyka przeszkodę, zatrzymuje się i cofa. Umożliwia to wyjęcie przedmiotu blokującego ruch okna.
Funkcja automatycznego cofania nie działa, jeżeli pomiędzy ramę a okno dachowe dostanie się cienki przedmiot.
Przed zamknięciem okna dachowego należy zawsze upewnić się, że można je bezpiecznie zamknąć.
OSTRZEŻENIEJeżeli pomiędzy szybę okna dachowego a jego przednią krawędź dostanie się niewielki przedmiot, funkcja automatycznego cofania może go nie wykryć. W takim przypadku nie zatrzyma ona ani nie cofnie okna.
Uchylanie okna dachowego
Uchylanie okna dachowego
Aby uchylić okno dachowe, należy przesunąć przełącznik sterowania w górę i przytrzymać do momentu, w którym okno ustawi się w oczekiwanym położeniu.
Zamykanie okna dachowego
Aby zamknąć okno dachowe, należy przesunąć przełącznik sterowania w dół i przytrzymać do momentu, w którym okno ustawi się w oczekiwanym położeniu.
• Okresowo usuwać wszelkie zanieczyszczenia, które gromadzą się w prowadnicach okna dachowego oraz pomiędzy oknem dachowym a dachem. Zanieczyszczenia takie mogą powodować hałas.
• Nie podejmować prób otwierania okna dachowego pokrytego śniegiem lub lodem albo podczas mrozu. Może to spowodować uszkodzenie silnika okna. W niskich temperaturach i w warunkach wysokiej wilgotności powietrza okno dachowe może nie działać prawidłowo.
Zasłona okna dachowego
Zasłona okna dachowego odsuwa się równocześnie z jego szybą. Aby zamknąć zasłonę przy otwartym oknie, należy przesunąć ją ręcznie.
Okno dachowe jest skonstruowane tak, aby przesuwać się razem z zasłoną. Nie pozostawiać zasłony w położeniu zamkniętym, kiedy okno dachowe jest otwarte.
Resetowanie okna dachowego
Okno dachowe może wymagać zresetowania w następujących przypadkach:
– Rozładowanie/odłączenie akumulatora 12 V albo wymiana/wypięcie bezpiecznika okna dachowego.
– Nieprawidłowe działanie funkcji automatycznego otwierania okna dachowego.
Aby zresetować okno dachowe, należy wykonać następujące czynności:
1. Kiedy pojazd jest w trybie gotowości (
), przełączyć przycisk Start/Stop w stan ON. Zaleca się resetowanie okna dachowego przy pojeździe w trybie gotowości (
).
2. Przesunąć przełącznik sterowania oknem dachowym do przodu. Okno dachowe zamyka się całkowicie lub uchyla w zależności od aktualnego położenia.
3. Kiedy okno zatrzyma się, zwolnić przełącznik.
4. Przesunąć przełącznik sterowania oknem dachowym do przodu i przytrzymać go w tym położeniu przez około 10 sekund.
– Kiedy okno dachowe jest zamknięte:
– okno uchyla się, a następnie wykonuje niewielki ruch do góry i w dół.
– Kiedy okno dachowe jest uchylone:
– okno wykonuje niewielki ruch do góry i w dół.
Nie zwalniać przełącznika do momentu zatrzymania okna.
W przypadku zwolnienia przełącznika podczas ruchu okna należy powtórzyć procedurę od kroku 2.
5. W ciągu kolejnych 3 sekund przesunąć przełącznik sterowania oknem dachowym do przodu i przytrzymać go do momentu, w którym okno wykona następujące czynności:
Uchylenie
odsunięcie zasunięcie.
Nie zwalniać przełącznika do momentu zatrzymania okna.
W przypadku zwolnienia przełącznika podczas ruchu okna należy powtórzyć procedurę od kroku 2.
6. Po zakończeniu wszystkich ruchów zwolnić przełącznik sterowania oknem dachowym (okno dachowe zostało zresetowane).
Informacja• Jeżeli okno dachowe nie zostanie zresetowane po odłączeniu/rozładowaniu akumulatora albo przepaleniu się odpowiedniego bezpiecznika, może nie działać prawidłowo.
• Więcej informacji można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.
Ostrzeżenie o otwarciu okna dachowego (jeżeli występuje)
• Jeżeli okno dachowe nie jest całkowicie zamknięte, po wyłączeniu pojazdu na około 3 sekundy włącza się dźwiękowy sygnał ostrzegawczy, a na wyświetlaczu LCD pojawia się ostrzeżenie o otwartym oknie dachowym.
• Jeżeli okno dachowe nie jest zamknięte, po wyłączeniu pojazdu i otwarciu drzwi kierowcy na wyświetlaczu LCD pojawia się ostrzeżenie o otwartym oknie dachowym. Ostrzeżenie to pozostaje na wyświetlaczu do momentu zamknięcia drzwi lub zamknięcia okna dachowego.
Przed opuszczeniem pojazdu należy zamknąć okno dachowe.
Elementy zewnętrzne
Maska silnika
Otwieranie maski silnika
1. Zaparkować samochód w bezpiecznym miejscu i włączyć hamulec postojowy.
2. Pociągnąć za dźwignię zwalniającą zamek maski. Maska powinna się nieznacznie podnieść.
3. Podejść do przodu samochodu, nieznacznie podnieść maskę silnika, pociągnąć do góry zaczep (1) blokady dodatkowej, znajdującej się pośrodku wewnętrznej przedniej części maski, i unieść maskę (2).
4. Wyciągnąć podpórkę maski.
5. Oprzeć otwartą maskę na podpórce (3).
OSTRZEŻENIE• Podpórkę maski silnika należy chwytać w miejscu pokrytym gumą. Guma chroni przed poparzeniem przez gorący metal.
• Po otwarciu maski silnika jej podpórkę należy wsunąć do oporu w otwór. Podpórka zapobiega opadnięciu maski i spowodowaniu przez nią obrażeń.
Zamykanie maski silnika
1. Przed zamknięciem maski silnika należy sprawdzić, czy:
Wszystkie otwory wlewowe w przedziale silnika elektrycznego są dokładnie zamknięte zakrętkami.
W przedziale silnika elektrycznego nie pozostały żadne obce przedmioty, takie jak np. rękawice, kawałki tkaniny ani jakiekolwiek materiały palne.
2. Przytrzymując uniesioną maskę jedną ręką, drugą ręką złożyć podpórkę maski i zatrzasnąć ją w uchwycie.
3. Opuścić maskę silnika do połowy (ok. 30 cm powyżej położenia zamknięcia) i puścić ją swobodnie. Sprawdzić prawidłowość zamknięcia. W razie potrzeby podnieść i ponownie zamknąć maskę. Następnie ponownie sprawdzić, czy maska jest prawidłowo zamknięta.
Możliwość nieznacznego uniesienia maski oznacza, że nie jest ona prawidłowo zamknięta. Podnieść maskę ponownie i zatrzasnąć z większą siłą.
OSTRZEŻENIE• Przed opuszczeniem maski silnika należy upewnić się, czy może zamknąć się ona bez przeszkód.
• Przed rozpoczęciem jazdy należy zawsze upewnić się, że maska silnika jest dokładnie zamknięta. Należy również sprawdzić, czy w zestawie wskaźników nie świeci się lampka ostrzegawcza otwarcia maski silnika i czy nie jest wyświetlany żaden komunikat ostrzegawczy. Jeżeli maska silnika nie jest zablokowana podczas jazdy, ostrzega o tym specjalny sygnał dźwiękowy. Jeżeli maska silnika nie jest zamknięta i zablokowana, może otworzyć się podczas jazdy, powodując całkowitą utratę widoczności i w konsekwencji doprowadzić do wypadku.
• Nie przemieszczać pojazdu z podniesioną maską silnika. Podniesiona maska zasłania widok, stwarzając zagrożenie wypadkiem. Może ona również opaść i ulec uszkodzeniu.
Klapa bagażnika
Otwieranie klapy bagażnika
Upewnić się, że włączony jest tryb P przekładni redukcyjnej i włączyć hamulec postojowy.
Następnie wykonać jedną z poniższych czynności:
1. Odblokować wszystkie drzwi, naciskając przycisk odblokowania drzwi kluczyka zdalnego dostępu lub inteligentnego kluczyka. Nacisnąć przycisk na uchwycie klapy bagażnika i podnieść klapę bagażnika.
2. Nacisnąć i przytrzymać przycisk odblokowania klapy bagażnika kluczyka zdalnego dostępu lub inteligentnego kluczyka. Nacisnąć przycisk na uchwycie klapy bagażnika i podnieść klapę bagażnika.
3. Mając przy sobie inteligentny kluczyk, nacisnąć przycisk na uchwycie klapy bagażnika i podnieść klapę bagażnika.
Zamykanie klapy bagażnika
Opuścić klapę bagażnika i docisnąć tak, aby się zatrzasnęła. Sprawdzić, czy klapa bagażnika jest prawidłowo zamknięta, pociągając ją do góry bez naciskania przycisku na uchwycie klapy bagażnika.
InformacjaAby zapobiegać uszkodzeniu sprężyn gazowych, zawiasów, zamka i innych elementów klapy bagażnika, przed rozpoczęciem jazdy należy zawsze zamykać klapę bagażnika.
W niskich temperaturach i w warunkach wysokiej wilgotności otoczenia może dochodzić do zamarzania wody i pary wodnej, a w konsekwencji do nieprawidłowego działania zamków i mechanizmów klapy bagażnika.
OSTRZEŻENIE
Nie chwytać sprężyn gazowych podtrzymujących klapę bagażnika. Należy mieć świadomość, że ich odkształcenie może spowodować uszkodzenie pojazdu lub zagrożenie zdrowia.
OSTRZEŻENIE• NIGDY nie pozwalać nikomu na przebywanie w bagażniku — ani podczas jazdy, ani na postoju. Częściowo lub całkowicie zamknięta klapa bagażnika może uniemożliwić wyjście osobie znajdującej się w bagażniku. Sytuacja taka powoduje poważne zagrożenie zdrowia lub życia z powodu braku wentylacji, szybkiego wzrostu temperatury lub narażenia na bardzo niską temperaturę. Ponadto jazda w bagażniku jest bardzo niebezpieczna, ponieważ osoba przebywająca w nim nie jest odpowiednio zabezpieczona, a bagażnik stanowi element strefy zgniotu pojazdu.
• Odchodząc od pojazdu, należy blokować jego zamki, a kluczyki należy trzymać w miejscu niedostępnym dla dzieci. Rodzice powinni poinformować dzieci o zagrożeniach związanych z ewentualną zabawą w bagażniku.
Awaryjne otwieranie klapy bagażnika
Samochód jest wyposażony w dźwignię awaryjnego otwierania klapy bagażnika, która znajduje się w jej dolnej części. W razie przypadkowego zamknięcia się kogoś w bagażniku klapę bagażnika można otworzyć od wewnątrz w następujący sposób:
1. Wsunąć płaski przedmiot do otworu.
2. Popchnąć dźwignię zwalniającą w prawo.
3. Wypchnąć klapę bagażnika w górę.
OSTRZEŻENIE• Ze względów bezpieczeństwa, na wypadek zamknięcia w bagażniku, należy znać położenie dźwigni awaryjnego otwierania klapy bagażnika oraz sposób jej otwierania.
• Nikt nie może przebywać w bagażniku — ani podczas jazdy, ani na postoju. W razie wypadku bagażnik, jako obszar strefy zgniotu, jest miejscem bardzo niebezpiecznym.
• Dźwigni awaryjnego otwierania klapy bagażnika należy używać wyłącznie w wyjątkowych sytuacjach. Korzystać z niej tylko wtedy, kiedy to konieczne.
Otwieranie pokrywy gniazd ładowania
1. Wcisnąć pedał hamulca i włączyć hamulec postojowy.
2. Wyłączyć wszystkie przełączniki, włączyć tryb P przekładni redukcyjnej i wyłączyć pojazd.
3. Nacisnąć pokrywę gniazd ładowania w miejscu oznaczonym symbolem otwierania. Pokrywa gniazd ładowania otwiera się tylko przy odblokowanych drzwiach.
InformacjaJeżeli nie można otworzyć pokrywy gniazd ładowania z powodu jej przymarznięcia, należy lekko postukać w pokrywę lub usunąć lód znajdujący się w jej pobliżu. Nie podejmować prób otwierania pokrywy gniazd ładowania na siłę.
Zamykanie pokrywy gniazd ładowania
1. Po zakończeniu ładowania założyć osłonę gniazda ładowania.
2. Zamknąć i zatrzasnąć pokrywę gniazd ładowania.
Więcej informacji podano w rozdziale „Opis ogólny układów pojazdu elektrycznego” na początku Instrukcji obsługi.
Wyświetlacz przezierny (HUD) (jeżeli występuje)
Wyświetlacz przezierny (HUD) to opcjonalny element wyposażenia pojazdu, który wyświetla informacje na przezroczystym ekranie. Pozwala na odczytywanie informacji przez kierowcę bez odrywania wzroku od drogi.
Środki ostrożności podczas korzystania z wyświetlacza przeziernego (HUD)
Odczytywanie informacji z wyświetlacza przeziernego (HUD) może być utrudnione w następujących sytuacjach:
– Nieprawidłowa pozycja kierowcy na fotelu.
– Prowadzenie pojazdu w okularach przeciwsłonecznych z filtrem polaryzacyjnym.
– Umieszczenie przedmiotu nad pokrywą wyświetlacza przeziernego (HUD).
– Jazda po mokrej nawierzchni.
– Nieprawidłowe oświetlenie dodatkowe zamontowane w pojeździe lub światło padające z zewnątrz.
– Prowadzenie w okularach.
– Prowadzenie z założonymi soczewkami kontaktowymi.
Jeżeli odczytywanie informacji na wyświetlaczu przeziernym (HUD) jest utrudnione, należy w trybie ustawień użytkownika wyregulować wysokość obrazu lub poziom jasności wyświetlacza HUD. Więcej informacji podano w podrozdziale „Wyświetlacz LCD” w rozdziale 4.
OSTRZEŻENIE• Nie umieszczać żadnych naklejek ani akcesoriów na wyświetlaczu przeziernym (HUD) ani na desce rozdzielczej.
• Nie podejmować prób ręcznej zmiany ustawienia ani otwarcia/zamknięcia ekranu wyświetlacza przeziernego.
• Ślady palców mogą powodować nieczytelność obrazu. Ponadto użycie nadmiernej siły może spowodować uszkodzenie wyświetlacza.
• Nie umieszczać żadnych przedmiotów w pobliżu wyświetlacza przeziernego (HUD). Kolizja z tymi przedmiotami podczas włączania wyświetlacza może spowodować jego uszkodzenie.
• Nie umieszczać żadnych napojów w pobliżu wyświetlacza przeziernego (HUD). Rozlanie płynu na wyświetlacz przezierny może spowodować jego uszkodzenie.
• Nie umieszczać żadnych przedmiotów na wyświetlaczu przeziernym (HUD). Widoczność obrazu mogą również zakłócić wszelkie przedmioty (naklejki itp.) zamocowane do ekranu wyświetlacza.
• Nie dopuszczać do oświetlania ekranu wyświetlacza przeziernego (HUD) silnym światłem. Może ono uszkodzić ekran i elementy wewnętrzne.
• Nie umieszczać żadnych przedmiotów na wyświetlaczu przeziernym (HUD), wewnątrz niego lub w jego pobliżu — niezależnie od tego, czy wyświetlacz jest otwarty, czy zamknięty. Nie mocować żadnych przedmiotów do elementów systemu ani nie wkładać niczego do jego wnętrza.
• Do czyszczenia wyświetlacza przeziernego (HUD) używać wyłącznie miękkiej ściereczki. Nie stosować rozpuszczalników organicznych, środków czyszczących ani ściereczek do polerowania.
• Ze względów bezpieczeństwa przed przystąpieniem do regulacji ustawień należy zatrzymać pojazd w bezpiecznym miejscu.
OSTROŻNIE• Podczas otwierania lub zamykania wyświetlacza przeziernego (HUD) mogą być słyszalne odgłosy jego silnika i przekładni.
• Podczas regulacji wysokości obrazu na wyświetlaczu przeziernym (HUD) mogą być słyszalne odgłosy jego silnika i przekładni.
Włączanie/wyłączanie wyświetlacza przeziernego (HUD)
Aby włączyć lub wyłączyć wyświetlacz przezierny (HUD), należy nacisnąć jego włącznik przy przycisku Start/Stop w stanie ON lub pojeździe w trybie gotowości do jazdy (
).
Wyświetlacz przezierny zamyka się automatycznie po wyłączeniu pojazdu i zablokowaniu zamków drzwi inteligentnym kluczykiem lub przyciskiem w klamce drzwi.
Jeżeli zamki drzwi nie zostaną zablokowane po wyłączeniu pojazdu, wyświetlacz przezierny zamyka się automatycznie po około 5 minutach.
Informacje wyświetlane na wyświetlaczu przeziernym
1. Podpowiedzi systemu nawigacji (TBT)
2. Znaki drogowe
3. Prędkościomierz
4. Prędkość ustawiona w tempomacie inteligentnym (jeżeli występuje)
5. Odległość do pojazdu poprzedzającego w tempomacie inteligentnym (jeżeli występuje)
6. Informacje układu śledzenia pasa ruchu (LFA) (jeżeli występuje)
7. Informacje układu utrzymywania na pasie ruchu (LKA) — jeżeli występuje
8. Informacje układu monitorowania „martwego pola” (jeżeli występuje)
9. Informacje układu wspomagania jazdy po drogach szybkiego ruchu (HDA) (jeżeli występuje)
10. Informacje funkcji automatycznej zmiany prędkości na drogach szybkiego ruchu (jeżeli występuje)
InformacjaW przypadku wybrania pokazywania podpowiedzi systemu nawigacji (TBT) na wyświetlaczu przeziernym (HUD), podpowiedzi te nie są podawane na wyświetlaczu LCD.
Ustawienia wyświetlacza przeziernego (HUD)
Na wyświetlaczu LCD można zmieniać następujące ustawienia wyświetlacza przeziernego (HUD):
• Height (Wysokość obrazu)
• Rotation (Obrót)
• Brightness (Jasność)
• Content Select (Wybór zawartości)
Więcej informacji podano w podrozdziale „Wyświetlacz LCD” w rozdziale 4.
Światła
Światła zewnętrzne
Włączanie świateł
Przełącznik na końcu lewej dźwigni sterowania ma cztery położenia:
1. Położenie OFF/O — światła wyłączone
2. Położenie AUTO (jeżeli występuje)
3. Położenie świateł pozycyjnych
4. Położenie świateł mijania
Położenie AUTO (jeżeli występuje)
Kiedy przełącznik świateł znajduje się w tym położeniu, światła pozycyjne i światła przednie włączają i wyłączają się automatycznie, w zależności od natężenia oświetlenia wokół pojazdu.
Podczas jazdy nocą lub we mgle zaleca się ustawienie przełącznika w położeniu świateł mijania. Dotyczy to również sytuacji, w których pojazd wjeżdża w słabo oświetlone obszary, jak tunele lub parkingi podziemne.
• Nie zakrywać czujnika (1) znajdującego się na desce rozdzielczej i uważać, by nie zalać go żadnym płynem.
• Nie czyścić czujnika za pomocą środka do mycia szyb, ponieważ na czujniku może pozostać cienka powłoka, zakłócająca jego działanie.
• Jeżeli samochód wyposażony jest w przyciemniane szyby lub posiada inny rodzaj powłoki na szybie czołowej, automatyczne włączanie i wyłączanie świateł może nie działać prawidłowo.
Położenie świateł pozycyjnych (
)
Kiedy przełącznik świateł znajduje się w tym położeniu, włączone są światła pozycyjne, lampki oświetlenia tablicy rejestracyjnej i podświetlenie przyrządów.
Położenie świateł mijania (
)
Kiedy przełącznik świateł znajduje się w tym położeniu, włączone są światła mijania, światła pozycyjne, lampki oświetlenia tablicy rejestracyjnej i podświetlenie przyrządów.
InformacjaŚwiatła mijania działają tylko przy przycisku Start/Stop w stanie ON.
Światła drogowe
Aby włączyć światła drogowe, należy odepchnąć dźwignię przełącznika od siebie. Dźwignia powraca do pierwotnego położenia.
Włączenie świateł drogowych sygnalizuje lampka w zestawie wskaźników.
Aby wyłączyć światła drogowe, należy pociągnąć dźwignię przełącznika do siebie. Powoduje to włączenie świateł mijania.
OSTRZEŻENIENie używać świateł drogowych, jeżeli z naprzeciwka jadą pojazdy lub idą piesi. Światła drogowe mogą oślepiać innych użytkowników drogi.
Aby włączyć sygnał świetlny (mignąć światłami drogowymi), należy pociągnąć do siebie i zwolnić dźwignię przełącznika. Światła drogowe pozostają włączone tak długo, jak długo dźwignia jest pociągnięta.
Kierunkowskazy
Aby zasygnalizować skręt, należy przesunąć dźwignię do położenia (A) — w dół, włączając kierunkowskazy lewe, lub w górę, włączając kierunkowskazy prawe. Aby zasygnalizować zamiar zmiany pasa ruchu, należy nieznacznie przesunąć dźwignię kierunkowskazów i przytrzymać ją w położeniu (B). Po zakończeniu manewru skrętu/zwolnieniu dźwigni powraca ona automatycznie do położenia neutralnego.
Jeżeli lampka sygnalizacyjna kierunkowskazów nie miga, ale świeci się ciągle lub miga nietypowo, może to oznaczać przepalenie i konieczność wymiany jednej z żarówek kierunkowskazów.
Funkcja sygnalizacji zmiany pasa ruchu jednym dotknięciem dźwigni kierunkowskazów)
Aby włączyć sygnalizację zmiany pasa ruchu jednym dotknięciem dźwigni kierunkowskazów), należy nieznacznie przesunąć i zwolnić dźwignię. Kierunkowskazy migną 3, 5 lub 7-krotnie.
W trybie „User Settings” (Ustawienia użytkownika) wyświetlacza LCD możliwe jest włączanie/wyłączanie funkcji oraz wybieranie liczby mignięć (3, 5 lub 7). Więcej informacji podano w podrozdziale „Wyświetlacz LCD” w rozdziale 4.
Światła przeciwmgielne tylne
Włączanie świateł przeciwmgielnych tylnych
Ustawić przełącznik świateł w położeniu świateł mijania, a następnie ustawić przełącznik (1) w położeniu świateł przeciwmgielnych tylnych.
Aby wyłączyć światła przeciwmgielne tylne, należy wykonać jedną z poniższych czynności:
• Wyłączyć światła mijania.
• Ponownie przesunąć przełącznik świateł przeciwmgielnych w położenie świateł przeciwmgielnych tylnych i zwolnić przełącznik.
Funkcja oszczędzania akumulatora 12 V
Zadaniem tej funkcji jest ochrona akumulatora 12 V przed rozładowaniem. Po wyłączeniu pojazdu i otwarciu drzwi kierowcy światła pozycyjne automatycznie wyłączają się.
Funkcja ta powoduje również automatyczne wyłączenie świateł pozycyjnych, np. po zatrzymaniu na poboczu w nocy i wyłączeniu pojazdu.
Jeżeli istnieje potrzeba pozostawienia włączonych świateł po wyłączeniu pojazdu należy wykonać następujące czynności:
1. Otworzyć drzwi kierowcy.
2. Wyłączyć światła pozycyjne, a następnie włączyć je ponownie.
Funkcja opóźnionego wyłączania świateł przednich (jeżeli występuje)
Jeżeli światła przednie pojazdu są włączone, po przełączeniu przycisku Start/Stop w stan ACC lub OFF światła przednie (i/lub pozycyjne) pozostają włączone przez ok. 5 minut. Jeżeli jednak drzwi kierowcy zostaną otwarte, a następnie zamknięte przy wyłączonym pojeździe, światła przednie (i/lub pozycyjne) wyłączają się po 15 sekundach.
Światła przednie (i/lub pozycyjne) można wyłączyć, naciskając dwukrotnie przycisk blokady inteligentnego kluczyka albo ustawiając przełącznik świateł w położeniu OFF/O lub AUTO. Jednakże ustawienie przełącznika świateł w położeniu AUTO kiedy wokół pojazdu jest ciemno nie powoduje wyłączenia świateł przednich.
Funkcję opóźnionego wyłączania świateł przednich można włączać i wyłączać w trybie „User Settings” (Ustawienia użytkownika) wyświetlacza LCD. Więcej informacji podano w podrozdziale „Wyświetlacz LCD” w rozdziale 4.
Jeżeli kierowca opuści pojazd drzwiami innymi niż drzwi kierowcy, funkcja oszczędzania akumulatora nie działa, a funkcja opóźnionego wyłączania świateł przednich nie wyłącza ich automatycznie. Może to spowodować rozładowanie akumulatora 12 V. W takim przypadku przed opuszczeniem pojazdu należy upewnić się, że światła zostały wyłączone.
Światła do jazdy dziennej (DRL) (jeżeli występują)
Świateł do jazdy dziennej (DRL) należy używać wyłącznie w dzień.
Światła do jazdy dziennej wyłączają się po wykonaniu jednej z poniższych czynności:
1. Ustawienie przełącznika świateł przednich w położeniu włączonych świateł.
2. Wyłączenie pojazdu.
Poziomowanie świateł przednich (jeżeli występuje)
Poziomowanie ręczne
Obracanie pokrętłem poziomowania świateł umożliwia dostosowanie zasięgu świateł przednich do liczby pasażerów i obciążenia bagażnika.
Im wyższa cyfra oznaczająca położenie pokrętła, tym krótszy zasięg świecenia świateł. Należy zawsze utrzymywać odpowiedni zasięg świecenia świateł przednich, gdyż w przeciwnym razie mogą one oślepiać innych uczestników ruchu drogowego.
Poniżej podano przykłady prawidłowego ustawienia pokrętła w zależności od obciążenia pojazdu. W przypadkach obciążeń innych niż podane poniżej pokrętło należy ustawiać tak, by zasięg świateł był możliwie najbliższy warunkom podanym w tabeli.
|
Obciążenie pojazdu |
Położenie pokrętła |
|
Tylko kierowca |
0 |
|
Kierowca + pasażer z przodu |
0 |
|
Komplet pasażerów |
1 |
|
Komplet pasażerów |
2 |
|
Kierowca + maksymalny dopuszczalny ładunek |
3 |
Poziomowanie automatyczne
Automatyczne poziomowanie świateł samoczynnie dostosowuje zasięg świateł przednich do liczby pasażerów i obciążenia bagażnika.
Zapewnia ono prawidłowe ustawienie świateł w każdych warunkach.
OSTRZEŻENIEJeżeli układ poziomowania świateł przednich nie działa prawidłowo lub jeżeli światła świecą zbyt wysoko albo zbyt nisko, układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai. Nie podejmować prób samodzielnego sprawdzania ani wymiany wiązek przewodów.
Światła statycznego doświetlania zakrętów (jeżeli występują)
Aby poprawić widoczność i podnieść bezpieczeństwo, podczas pokonywania zakrętów automatycznie włącza się lewe lub prawe światło statycznego doświetlania zakrętów.
System powitania (jeżeli występuje)
Światła przednie i światła pozycyjne
Jeżeli przełącznik świateł znajduje się w położeniu świateł przednich lub w położeniu AUTO, a wszystkie drzwi i klapa bagażnika są zamknięte i zablokowane, światła pozycyjne i przednie włączają się na 15 sekund po naciśnięciu przycisku odblokowania inteligentnego kluczyka.
Jeżeli w tym czasie zostanie naciśnięty przycisk blokowania lub odblokowania, światła pozycyjne i przednie natychmiast wyłączają się.
Oświetlenie wnętrza
Jeżeli przełącznik oświetlenia wnętrza znajduje się w położeniu DOOR, a wszystkie drzwi i klapa bagażnika są zamknięte i zablokowane, oświetlenie wnętrza włącza się na 30 sekund po wykonaniu jednej z poniższych czynności:
Naciśnięcie przycisku odblokowania drzwi na inteligentnym kluczyku.
Naciśnięcie przycisku w klamce zewnętrznej drzwi, jeżeli ma się przy sobie inteligentny kluczyk.
Naciśnięcie w tym czasie przycisku blokowania lub odblokowania powoduje natychmiastowe wyłączenie oświetlenia wnętrza.
Oświetlenie wnętrza
OSTRZEŻENIEPodczas jazdy w nocy nie używać oświetlenia wnętrza. Może ono zakłócać widoczność drogi i doprowadzić do wypadku.
Nie używać oświetlenia wnętrza przez zbyt długi czas przy wyłączonym pojeździe, ponieważ może to doprowadzić do rozładowania akumulatora.
Automatyczne wyłączanie oświetlenia wnętrza
Oświetlenie wnętrza gaśnie automatycznie po ok. 20 minutach od momentu wyłączenia pojazdu i zamknięcia drzwi. W przypadku otwartych drzwi oświetlenie gaśnie po upływie 40 minut od momentu wyłączenia pojazdu. Jeżeli drzwi zostaną zablokowane i układ autoalarmu wejdzie w stan uzbrojenia, oświetlenie gaśnie po upływie 5 sekund.
Lampki przednie
Lampki oświetlenia punktowego (1)
Aby włączyć oświetlenie punktowe, należy wcisnąć soczewkę lampki w konsoli podsufitowej. Lampki te wytwarzają wąski strumień światła, który może służyć np. osobom siedzącym z przodu do oświetlania mapy lub do czytania.
Włączanie oświetlenia po otwarciu drzwi (
) (2)
Po otwarciu drzwi przednich lub tylnych włączają się przednie i tylne lampki oświetlenia wnętrza. Po naciśnięciu przycisku odblokowania inteligentnego kluczyka lampki oświetlenia wnętrza przednie i tylne świecą się przez ok. 30 sekund, do momentu otwarcia dowolnych drzwi. Po zamknięciu drzwi lampki oświetlenia wnętrza (przednia i tylna) gasną stopniowo po ok. 30 sekundach. Natomiast po przełączeniu przycisku Start/Stop w stan ON lub zablokowaniu wszystkich drzwi lampki oświetlenia wnętrza przednie i tylne gasną. Jeżeli drzwi zostaną otwarte przy innych stanach przycisku Start/Stop (ACC lub OFF), lampki oświetlenia wnętrza przednie i tylne pozostają włączone przez ok. 20 minut.
Włączanie i wyłączanie oświetlenia na stałe
(3): Naciśnięcie tego przycisku powoduje włączenie na stałe lampek oświetlenia wnętrza przednich i tylnych.
(4): Naciśnięcie tego przycisku powoduje wyłączenie na stałe lampek oświetlenia wnętrza przednich i tylnych.
Lampka tylna
Przycisk lampki tylnej
Naciśnięcie tego przycisku powoduje odpowiednio włączenie lub wyłączenie lampki tylnej.
Nie pozostawiać włączonych lampek oświetlenia przez zbyt długi czas przy wyłączonym pojeździe.
Lampka oświetlenia bagażnika
Lampka oświetlenia bagażnika włącza się po otwarciu klapy bagażnika.
Lampka pozostaje włączona tak długo, jak długo otwarta jest klapa bagażnika. Aby uniknąć rozładowania akumulatora 12 V, nie należy pozostawiać niepotrzebnie otwartej klapy bagażnika.
Lampka lusterka w osłonie przeciwsłonecznej (jeżeli występuje)
Aby włączyć lub wyłączyć lampkę, należy nacisnąć przycisk.
: Po naciśnięciu tego przycisku oświetlenie włącza się.
: Po naciśnięciu tego przycisku oświetlenie wyłącza się.
Jeżeli nie korzysta się z lampki w osłonie przeciwsłonecznej, należy ją wyłączyć. Zamknięcie osłony przeciwsłonecznej bez wyłączenia lampki może spowodować rozładowanie akumulatora 12 V i/lub uszkodzenie osłony.
Układ asystenta świateł drogowych (HBA) (jeżeli występuje)
Układ asystenta świateł drogowych (HBA) automatycznie dostosowuje zasięg świateł (przełączanie świateł drogowych na światła mijania i odwrotnie), w zależności od jasności świateł innych pojazdów i warunków drogowych.
Czujnik układu (kamera przednia)
1. Kamera przednia
Kamera przednia służy do wykrywania jasności oświetlenia otoczenia podczas jazdy.
Położenie kamery przedstawiono powyżej.
Więcej informacji na temat środków ostrożności dotyczących kamery przedniej podano w podrozdziale „Układ wspomagający unikanie kolizji czołowych (FCA)” w rozdziale 7.
Ustawienia układu
Układ HBA można włączyć po przełączeniu przycisku Start/Stop w stan ON w następujący sposób: Wybrać pozycję „User Settings” (Ustawienia użytkownika) → „Ligths” (Światła) → „HBA (High Beam Assist)” (Asystent świateł drogowych). Usunięcie zaznaczenia tej pozycji powoduje wyłączenie układu HBA.
Po wyłączeniu i ponownym uruchomieniu pojazdu układ HBA zachowuje wybrane ustawienia.
Warunki działania
1. Ustawić przełącznik świateł w położeniu AUTO.
2. Włączyć światła drogowe, odpychając dźwignię przełącznika od siebie.
3. Włącza się lampka sygnalizacyjna asystenta świateł drogowych (HBA) (
).
4. Układ asystenta świateł drogowych (HBA) działa przy prędkości powyżej 40 km/h.
1) W przypadku odepchnięcia od siebie dźwigni przełącznika świateł przy włączonym układzie asystenta świateł drogowych (HBA) układ wyłącza się, a światła drogowe włączają się na stałe.
2) W przypadku pociągnięcia do siebie dźwigni przełącznika świateł przy wyłączonych światłach drogowych światła drogowe włączają się, natomiast układ asystenta świateł drogowych (HBA) nie wyłącza się. Po zwolnieniu dźwignia powraca do położenia środkowego, a światła drogowe wyłączają się.
3) W przypadku pociągnięcia do siebie dźwigni przełącznika świateł przy światłach drogowych włączonych przez układ asystenta świateł drogowych (HBA) włączają się światła mijania, natomiast układ HBA wyłącza się.
4) W przypadku ustawienia przełącznika świateł w położeniu świateł mijania układ asystenta świateł drogowych (HBA) wyłącza się, a światła mijania włączają się na stałe.
Kiedy układ asystenta świateł drogowych (HBA) jest włączony, w następujących warunkach światła drogowe przełączają się na światła mijania:
– Wykrycie świateł przednich pojazdu nadjeżdżającego z przeciwka.
– Wykrycie świateł tylnych pojazdu poprzedzającego.
– Wykrycie świateł przednich/tylnych roweru lub motocykla.
– Jasność otoczenia niewymagająca korzystania ze świateł drogowych.
– Wykrycie oświetlenia ulicznego lub innych świateł.
– Ustawienie przełącznika świateł w położeniu innym niż AUTO.
– Wyłączenie układu asystenta świateł drogowych (HBA).
– Prędkość pojazdu poniżej 25 km/h.
Nieprawidłowe działanie i ograniczenia układu
Lampki i komunikaty ostrzegawcze
Jeżeli układ asystenta świateł drogowych (HBA) nie działa prawidłowo, na kilka sekund pojawia się komunikat ostrzegawczy. Po zniknięciu komunikatu włącza się główna lampka ostrzegawcza (
).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
OSTROŻNIEW następujących warunkach układ może działać nieprawidłowo:
1. Zbyt niska jasność świateł pojazdu nadjeżdżającego z przeciwka. Może to obejmować następujące sytuacje:
– Światła przednie pojazdu nadjeżdżającego z przeciwka lub światła tylne pojazdu poprzedzającego zabrudzone, pokryte śniegiem lub wodą.
– Włączone tylko światła przeciwmgielne pojazdu nadjeżdżającego z przeciwka (wyłączone światła mijania/drogowe).
2. Negatywny wpływ warunków zewnętrznych na kamerę przednią. Może to obejmować następujące sytuacje:
– Nieprawidłowo ustawione światła przednie.
– Jazda po drodze wąskiej, krętej lub nierównej.
– Jazda pod górę lub z góry.
– Widoczna jedynie część pojazdu z przodu na skrzyżowaniu lub na zakręcie.
– Obecność sygnalizacji świetlnej, odblaskowych znaków drogowych, migających świateł lub luster.
– Nawierzchnia mokra lub pokryta śniegiem.
– Nagłe pojawienie się pojazdu zza zakrętu.
– Pochylenie pojazdu z powodu przebitej opony lub holowania.
– Włączona lampka ostrzegawcza układu utrzymywania na pasie ruchu (LKA).
– Niemożność wykrycia świateł pojazdu nadjeżdżającego z przeciwka lub poprzedzającego z powodu obecności dymu, mgły, opadów śniegu itp.
– Szyba czołowa pokryta lodem, zanieczyszczeniami, zaparowana lub uszkodzona.
3. Słaba widoczność przed pojazdem. Może to obejmować następujące sytuacje:
– Niemożność wykrycia świateł przednich pojazdu nadjeżdżającego z przeciwka z powodu słabej widoczności (smog, dym, pył, mgła, silne opady deszczu lub śniegu itp.).
– Słaba widoczność przez szybę czołową.
OSTRZEŻENIE• Nie rozmontowywać kamery przedniej. W przypadku wymontowania kamery układ może wymagać ponownej kalibracji.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• W przypadku wymiany szyby czołowej należy wykonać ponowną kalibrację kamery przedniej. Czynność tę należy powierzyć Autoryzowanej Stacji Obsługi (ASO) Hyundai.
• Uważać, aby do kamery przedniej nie dostała się woda. Chronić elementy układu HBA przed uszkodzeniami i nie demontować ich.
• Nie umieszczać na desce rozdzielczej żadnych przedmiotów, które mogą odbijać światło, takich jak lusterka, arkusze białego papieru itp. Odbicie światła słonecznego może spowodować nieprawidłowe działanie układu.
• W pewnych warunkach układ asystenta świateł drogowych (HBA) może nie działać prawidłowo. Układ pełni jedynie funkcję pomocniczą. Za bezpieczną jazdę i sprawdzanie warunków panujących na drodze zawsze odpowiada kierowca.
• Jeżeli układ nie działa prawidłowo, światła drogowe/mijania należy przełączać ręcznie.
Wycieraczki i spryskiwacze
A. Regulacja prędkości wycieraczek
/MIST — pojedyncze przetarcie szyby
O/OFF — wycieraczki wyłączone
---/INT — praca przerywana
AUTO* — sterowanie automatyczne
1/LO — niska prędkość
2/HI — wysoka prędkość
B. Regulacja częstotliwości pracy przerywanej
C. Spryskiwanie z krótkim działaniem wycieraczek przednich (pociągnięcie dźwigni do siebie)
D. Sterowanie prędkością wycieraczki tylnej*
2/HI — wysoka prędkość
1/LO — niska prędkość
O/OFF — wycieraczki wyłączone
E. Spryskiwanie z krótkim działaniem wycieraczki tylnej (popchnięcie dźwigni od siebie)
* jeżeli występuje
Wycieraczki szyby czołowej
Przy przycisku Start/Stop w stanie ON wycieraczki szyby czołowej działają w następujący sposób:
/MIST: Aby włączyć pojedynczy cykl pracy, należy przesunąć dźwignię w dół (położenie
) lub w górę (położenie MIST) i zwolnić ją. Przytrzymanie dźwigni w tym położeniu włącza pracę ciągłą wycieraczek.
O/OFF: Wycieraczki wyłączone.
---/INT: Wycieraczki działają w równych odstępach czasowych. Tego trybu należy używać podczas słabego deszczu lub mżawki. Aby zmienić częstotliwość pracy, należy użyć przełącznika.
AUTO: Czujnik deszczu, znajdujący się u góry szyby czołowej, wykrywa intensywność opadów i steruje częstotliwością pracy wycieraczek. Im silniejszy deszcz, tym częstsze i szybsze działanie wycieraczek. Po ustaniu opadów czujnik automatycznie wyłącza wycieraczki. Aby zmienić częstotliwość pracy, należy użyć przełącznika (B).
1/LO: Praca z normalną prędkością.
2/HI: Praca z wysoką prędkością.
InformacjaJeżeli na szybie czołowej nagromadziła się duża ilość śniegu lub lodu, przed użyciem wycieraczek szybę należy ogrzewać nadmuchem gorącego powietrza z nagrzewnicy pojazdu (przez ok. 10 minut albo do momentu usunięcia z niej śniegu lub lodu).
Nieusunięcie śniegu i/lub lodu przed włączeniem spryskiwaczy i wycieraczek może spowodować ich uszkodzenie.
AUTO – sterowanie automatyczne (jeżeli występuje)
Czujnik deszczu znajdujący się u góry szyby czołowej wykrywa intensywność opadów i steruje częstotliwością pracy wycieraczek. Czas działania i częstotliwość pracy dostosowywane są automatycznie do intensywności opadów.
Po ustaniu opadów czujnik automatycznie wyłącza wycieraczki. Aby zmienić czułość czujnika, należy użyć przełącznika regulacji czułości (1).
Jeżeli przełącznik wycieraczek znajduje się w położeniu AUTO, po przełączeniu przycisku Start/Stop w stan ON wycieraczki wykonują jeden cykl pracy celem samoczynnego sprawdzenia układu.
Dlatego jeżeli wycieraczki nie będą używane, należy ustawiać przełącznik w położeniu OFF/O.
OSTRZEŻENIEAby uniknąć zranienia przez wycieraczki szyby czołowej przy uruchomionym pojeździe i włączonym automatycznym trybie pracy wycieraczek szyby czołowej:
• Nie dotykać górnej części szyby czołowej nad czujnikiem deszczu.
• Nie czyścić górnej części szyby czołowej wilgotną ani mokrą ściereczką.
• Nie naciskać szyby czołowej.
• Jeżeli wycieraczki nie będą używane, należy ustawiać przełącznik w położeniu O/OFF.
• Przed myciem samochodu należy wyłączyć automatyczny tryb pracy wycieraczek (ustawić przełącznik wycieraczek w położeniu O/OFF). Na czas mycia nie pozostawiać przełącznika wycieraczek w położeniu AUTO.
• Nie zdejmować osłony czujnika, znajdującego się w górnej części, po wewnętrznej stronie szyby czołowej. Może to spowodować uszkodzenie elementów układu, które nie będzie objęte gwarancją.
• Ponieważ układ wykorzystuje czujnik światła, w przypadku nagłych zmian jasności otoczenia podczas jazdy mogą wystąpić chwilowe zakłócenia pracy układu.
Spryskiwacze szyby czołowej
Aby włączyć spryskiwacze szyby czołowej i uruchomić wycieraczki na 1 ÷ 3 cykli, należy pociągnąć lekko do siebie dźwignię sterowania wycieraczkami (wycieraczki włączają się również w położeniu O dźwigni).
Spryskiwacze i wycieraczki działają do momentu zwolnienia dźwigni.
Jeżeli spryskiwacze nie działają, należy sprawdzić i ewentualnie uzupełnić poziom płynu do spryskiwaczy w zbiorniku.
Jeżeli samochód jest wyposażony w spryskiwacze świateł przednich, włączają się one równocześnie ze spryskiwaczami szyby czołowej, w następujących przypadkach:
1. Przycisk Start/Stop w stanie ON.
2. Ustawienie przełącznika świateł w położeniu świateł przednich.
OSTRZEŻENIEW przypadku mrozu należy ZAWSZE, korzystając z funkcji osuszania, ogrzać szybę czołową. Płyn do spryskiwaczy może zamarznąć na szybie i spowodować utratę widoczności, a w konsekwencji doprowadzić do wypadku i zagrożenia zdrowia lub życia.
OSTROŻNIE• Aby uniknąć uszkodzenia pompy spryskiwaczy, nie należy włączać spryskiwaczy, gdy zbiornik płynu jest pusty.
• Aby uniknąć uszkodzenia wycieraczek lub szyby czołowej, nie należy uruchamiać wycieraczek, gdy szyba jest sucha.
• Aby uniknąć uszkodzenia ramion lub innych elementów wycieraczek, nie próbować poruszać wycieraczkami ręcznie.
• Aby uniknąć uszkodzenia wycieraczek i spryskiwaczy, w niskich temperaturach używać niezamarzającego płynu do spryskiwaczy.
Przełącznik wycieraczki i spryskiwacza szyby tylnej (jeżeli występuje)
Przełącznik wycieraczki i spryskiwacza szyby tylnej znajduje się na końcu dźwigni sterowania wycieraczkami i spryskiwaczami.
Aby włączyć wycieraczkę i spryskiwacz szyby tylnej, należy obrócić przełącznik w odpowiednie położenie.
2/HI — wysoka prędkość
1/LO — niska prędkość
O/OFF — wycieraczki wyłączone
Aby włączyć spryskiwacz szyby tylnej i uruchomić wycieraczkę na 1 ÷ 3 cykle, należy odepchnąć od siebie dźwignię sterowania wycieraczkami. Spryskiwacz i wycieraczka działają do momentu zwolnienia dźwigni. (jeżeli występują).
Automatyczne włączanie wycieraczki tylnej (jeżeli funkcja występuje)
Po aktywacji tej funkcji za pomocą wyświetlacza LCD wycieraczka tylna uruchamia się automatycznie po wybraniu biegu wstecznego i przy włączonych wycieraczkach szyby czołowej.
Aby włączyć tę funkcję, należy na wyświetlaczu LCD wybrać pozycję „User Settings” (Ustawienia użytkownika) → „Convenience” (Komfort) → „Auto Rear Wiper (reverse)” (Automatyczne włączenie wycieraczki tylnej po włączeniu biegu wstecznego).
Klimatyzacja automatyczna (jeżeli występuje)
1. Pokrętło regulacji temperatury
2. Przełącznik biegu dmuchawy
3. Włącznik trybu automatycznego
4. Wyłącznik układu
5. Przełącznik kierunku nawiewu
6. Włącznik klimatyzacji
7. Włącznik ekranu układu klimatyzacji
8. Przycisk funkcji „Tylko kierowca”
9. Włącznik funkcji osuszania szyby czołowej
10. Włącznik ogrzewania szyby tylnej
11. Włącznik ogrzewania
12. Przełącznik dopływu powietrza z zewnątrz/ obiegu wewnętrznego
Automatyczne ogrzewanie i klimatyzacja
Sterowanie automatyczną klimatyzacją polega wyłącznie na ustawieniu wymaganej temperatury.
Nacisnąć przycisk [AUTO] (3).
Sterowanie kierunkiem nawiewu, biegiem dmuchawy, dopływem powietrza/obiegiem wewnętrznym i klimatyzacją odbywa się automatycznie, w zależności od ustawionej temperatury.
Ustawić żądaną temperaturę za pomocą pokrętła regulacji temperatury. W przypadku ustawienia temperatury na najniższą (17°C) klimatyzacja będzie działać w sposób ciągły. Po odpowiednim schłodzeniu wnętrza pojazdu należy w miarę możliwości ustawić temperaturę wyższą niż najniższa.
Informacja• Aby wyłączyć tryb automatyczny, należy użyć jednego z następujących przełączników:
– Przełącznik kierunku nawiewu
– Włącznik klimatyzacji
– Włącznik funkcji osuszania szyby czołowej (aby wyłączyć funkcję, należy ponownie nacisnąć włącznik; na wyświetlaczu ponownie pojawi się wskazanie „AUTO”).
– Przełącznik biegu dmuchawy
– Włącznik ogrzewania
– Przełącznik dopływu powietrza z zewnątrz/obiegu wewnętrznego (lampka przycisku [AUTO] świeci się niezależnie od naciskania przełącznika)
Od tego momentu wybrana funkcja będzie sterowana ręcznie, natomiast pozostałe nadal będą działać w trybie automatycznym.
• Dla zachowania komfortu należy używać przycisku [AUTO] i ustawiać temperaturę na 22°C.
InformacjaAby zachować prawidłowe sterowanie ogrzewaniem i klimatyzacją, nie należy kłaść żadnych przedmiotów w pobliżu czujnika układu.
Ręczne sterowanie ogrzewaniem i klimatyzacją
Ręczne sterowanie ogrzewaniem i klimatyzacją jest możliwe po naciśnięciu przycisku innego niż przycisk [AUTO]. W takim przypadku układ działa w zależności od ustawień wykonanych ręcznie. Po użyciu przełącznika innego niż przycisk [AUTO] funkcje powiązane z pozostałymi przełącznikami pozostają w trybie automatycznym.
1. Uruchomić pojazd.
2. Włączyć odpowiedni kierunek nawiewu.
Aby zwiększyć efektywność ogrzewania lub klimatyzacji, ustawić odpowiedni kierunek nawiewu:
– Ogrzewanie:
– Chłodzenie:
3. Ustawić żądaną temperaturę za pomocą pokrętła regulacji temperatury.
4. Włączyć dopływ powietrza zewnętrznego.
5. Ustawić przełącznik biegu dmuchawy w wymaganym położeniu.
6. Aby schłodzić wnętrze, należy włączyć klimatyzację.
7. Aby włączyć pełne sterowanie automatyczne, należy nacisnąć przycisk [AUTO].
Wybór kierunku nawiewu
Przełącznik kierunku nawiewu umożliwia wybór kierunku nawiewu powietrza.
Kolejność przełączania kierunków nawiewu jest następująca:
Nawiew na twarz (wyloty B, D)
Strumień powietrza jest kierowany na górne części ciała i twarz. Kierunek nawiewu można również regulować indywidualnie, ustawiając odpowiednio poszczególne wyloty powietrza.
Nawiew na twarz i na nogi (wyloty B, C, D, E)
Strumień powietrza jest kierowany na twarz i na nogi.
Nawiew na twarz, nogi i szybę czołową (wyloty A, B, C, D, E)
Większa część strumienia powietrza jest kierowana na twarz, górną część ciała, nogi i szybę czołową, a niewielka część na szyby boczne.
Nawiew na nogi (wyloty A, C, D, E)
Większa część strumienia powietrza jest kierowana na nogi, a niewielka część na szybę czołową i szyby boczne.
Nawiew na nogi (wyloty A, C, D, E)
Większa część strumienia powietrza jest kierowana na nogi, a niewielka część na szybę czołową i szyby boczne.
Nawiew na szybę czołową (wyloty A, D)
Większa część strumienia powietrza jest kierowana na szybę czołową, a niewielka część na szyby boczne.
Usuwanie zaparowania szyby czołowej (wyloty A, D)
Większa część strumienia powietrza jest kierowana na szybę czołową, a niewielka część na szyby boczne.
Wyloty w desce rozdzielczej
Każdy wylot można otwierać lub zamykać (
) za pomocą pokrętła.
Za pomocą dźwigni kierunkowej można natomiast ustawiać kierunek strumienia powietrza — tak jak pokazano na ilustracji.
Regulacja temperatury
Obracanie pokrętłem regulacji temperatury w prawo powoduje zwiększanie temperatury. Obracanie pokrętłem regulacji temperatury w lewo powoduje zmniejszanie temperatury.
Każdy obrót pokrętła o jeden zakres skali powoduje wzrost/spadek temperatury o 0,5°C. W przypadku ustawienia temperatury na najniższą, klimatyzacja działa w sposób ciągły.
Przełączanie jednostek temperatury
W przypadku rozładowania lub odłączenia akumulatora 12 V wybór jednostki resetuje się i temperatura domyślnie podawana jest w stopniach Celsjusza.
Przełączanie pomiędzy stopniami Celsjusza i Fahrenheita wykonuje się następująco:
– Klimatyzacja automatyczna
Przy naciśniętym przycisku [OFF] przez 3 sekundy naciskać przycisk [AUTO]
– W zestawie wskaźników przejść do trybu „User Settings” (Ustawienia użytkownika) → „Units” (Jednostki) → „Temperature Unit” (Jednostka temperatury).
Powoduje to zmianę jednostki temperatury w zestawie wskaźników i na panelu sterowania układem klimatyzacji.
Przełącznik dopływu powietrza zewnętrznego/obiegu wewnętrznego
Przełącznik ten służy do włączania dopływu powietrza świeżego (zewnętrznego) lub trybu recyrkulacji (obiegu wewnętrznego).
Tryb recyrkulacji
Wybranie tego trybu powoduje odcięcie dopływu powietrza zewnętrznego. Powietrze krąży w obiegu zamkniętym i następuje jego podgrzewanie lub chłodzenie w zależności od wybranej funkcji.
Tryb dopływu powietrza zewnętrznego
Wybranie tego trybu powoduje dopływ powietrza zewnętrznego. Następuje jego podgrzewanie lub chłodzenie w zależności od wybranej funkcji.
InformacjaZ układu należy korzystać przede wszystkim w trybie dopływu powietrza zewnętrznego, a trybu recyrkulacji używać wyłącznie, kiedy jest to konieczne.
Dłuższe ogrzewanie wnętrza bez klimatyzacji przy włączonej recyrkulacji może powodować zaparowanie szyby czołowej.
Ponadto dłuższe działanie układu klimatyzacji przy włączonej recyrkulacji może spowodować nadmierne wysuszenie powietrza we wnętrzu.
OSTRZEŻENIE• Długa jazda z włączonym obiegiem wewnętrznym i włączonym układem klimatyzacji może spowodować senność, a w konsekwencji utratę kontroli nad pojazdem i wypadek.
• Długa jazda z włączonym obiegiem wewnętrznym i wyłączonym układem klimatyzacji może spowodować wzrost wilgotności wewnątrz pojazdu.Może to powodować zaparowanie szyby czołowej pogarszające widoczność.
• Nie spać ani nie przebywać przez dłuższy czas w zaparkowanym pojeździe z całkowicie podniesionymi szybami i włączonym ogrzewaniem lub klimatyzacją. Może w takiej sytuacji dojść do wzrostu ilości dwutlenku węgla wewnątrz pojazdu i zagrożenia zdrowia lub życia.
Wybór biegu dmuchawy
Przełącznik biegu dmuchawy umożliwia zmianę ilości powietrza doprowadzanego do wnętrza pojazdu lub zmianę szybkości jego recyrkulacji.
Im wyższy bieg dmuchawy, tym większa ilość powietrza doprowadzanego do wnętrza pojazdu lub większa szybkość jego recyrkulacji.
Naciśnięcie przycisku [OFF] powoduje wyłączenie dmuchawy.
Praca dmuchawy przy przycisku Start/Stop w stanie ON pojazdu może spowodować rozładowanie akumulatora 12 V. Dmuchawę należy włączać tylko przy włączonym trybie gotowości ().
Funkcja „Tylko kierowca”
Naciśnięcie przycisku [DRIVER ONLY] (
) powoduje kierowanie strumienia chłodnego powietrza głównie w stronę kierowcy. Aby utrzymywać zadaną temperaturę we wnętrzu, część chłodnego powietrza wydostaje się również z pozostałych wylotów.
Funkcja ta umożliwia oszczędzanie energii, kiedy fotel pasażera jest pusty.
Funkcja „Tylko kierowca” wyłącza się w następujących warunkach:
1. Włączenie funkcji osuszania szyby czołowej.
2. Ponowne naciśnięcie przycisku [DRIVER ONLY].
Klimatyzacja
Po ustawieniu niskiej temperatury w trybie klimatyzacji automatycznej świeci się lampka włącznika klimatyzacji, na panelu sterowania układem klimatyzacji pojawia się wskazanie „AUTO”, a sterowanie układem klimatyzacji odbywa się automatycznie.
Aby wyłączyć klimatyzację, należy ponownie nacisnąć przycisk.
Włącznik ogrzewania
Po ustawieniu ogrzewania w trybie klimatyzacji automatycznej świeci się lampka włącznika ogrzewania, na panelu sterowania układem klimatyzacji pojawia się wskazanie „AUTO”, a układ jest sterowany automatycznie.
Aby wyłączyć ogrzewanie, należy ponownie nacisnąć przycisk.
Układ klimatyzacji i ogrzewania pobiera energię elektryczną z akumulatora wysokiego napięcia. Jeżeli układ ogrzewania lub klimatyzacji pozostaje włączony przez dłuższy czas, zasięg pojazdu może zmniejszyć się z powodu zbyt wysokiego zużycia energii.
Jeżeli ogrzewanie lub chłodzenie wnętrza pojazdu nie jest konieczne, układ ogrzewania/klimatyzacji należy wyłączać.
Włącznik ekranu układu klimatyzacji
Aby wyświetlić informacje na temat układu klimatyzacji na ekranie systemu audio lub nawigacji, nacisnąć przycisk wyboru ekranu klimatyzacji.
Wyłączanie układu
Aby wyłączyć układ klimatyzacji i ogrzewania, należy nacisnąć przycisk [OFF]. Jeżeli przycisk zasilania Start/Stop znajduje się w stanie ON, po całkowitym wyłączeniu układu można jednak nadal zmieniać kierunek nawiewu i włączać/wyłączać obieg wewnętrzny.
Sposób działania układu
Wentylacja
1. Włączyć tryb .
2. Włączyć dopływ powietrza zewnętrznego.
3. Ustawić żądaną temperaturę za pomocą pokrętła regulacji temperatury.
4. Ustawić przełącznik biegu dmuchawy w wymaganym położeniu.
Ogrzewanie
1. Włączyć tryb .
2. Włączyć dopływ powietrza zewnętrznego.
3. Ustawić żądaną temperaturę za pomocą pokrętła regulacji temperatury.
4. Ustawić przełącznik biegu dmuchawy w wymaganym położeniu.
5. Jeżeli poza ogrzaniem niezbędne jest osuszenie powietrza, należy włączyć klimatyzację.
W przypadku zaparowania szyby czołowej należy włączyć nawiew na nogi i szybę czołową (
) lub nawiew na szybę czołową (
).
Porady
• Aby nie dopuścić do wnikania pyłu lub nieprzyjemnych zapachów do wnętrza, w razie potrzeby włączać obieg wewnętrzny. Aby utrzymać świeżość powietrza we wnętrzu, po ustaniu niedogodności należy pamiętać o wyłączeniu obiegu wewnętrznego. Dopływ powietrza z zewnątrz pomaga utrzymać koncentrację i poczucie komfortu.
• Aby unikać zaparowania szyby czołowej od wewnątrz, należy włączać dopływ powietrza zewnętrznego, dmuchawę, klimatyzację i ustawiać odpowiednią temperaturę.
Klimatyzacja
Układy klimatyzacji wszystkich samochodów marki Hyundai są napełniane czynnikiem chłodniczym R-1234yf.
1. Uruchomić pojazd. Nacisnąć włącznik klimatyzacji.
Włączyć tryb .
2. Aby szybciej schłodzić wnętrze pojazdu, włączyć obieg wewnętrzny. Po osiągnięciu pożądanej temperatury wewnątrz pojazdu włączyć dopływ powietrza zewnętrznego.
3. Ustawić odpowiedni bieg dmuchawy i odpowiednią temperaturę.
InformacjaUkład klimatyzacji napełniony jest czynnikiem chłodniczym R-1234yf. Rodzaj czynnika chłodniczego, którym napełniony jest układ klimatyzacji, podano na etykiecie naklejonej pod maską silnika. Więcej informacji na temat lokalizacji etykiety z rodzajem czynnika chłodniczego podano w rozdziale 5.
• Wszelkie naprawy i przeglądy układu klimatyzacji powinna wykonywać wyłącznie Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Obsługę układu klimatyzacji należy wykonywać wyłącznie w pomieszczeniach odpowiednio wentylowanych.
• Parownika układu klimatyzacji (wymiennika ciepła) nie wolno naprawiać ani wymieniać na parownik wymontowany z pojazdu używanego lub powypadkowego. Nowe parowniki muszą posiadać oznaczenia spełniania normy SAE J2842.
W przypadku otwarcia okien przy dużej wilgotności powietrza zewnętrznego, działająca klimatyzacja może spowodować skraplanie się wody wewnątrz samochodu. Ponieważ skraplanie się wody może spowodować uszkodzenie urządzeń elektrycznych, klimatyzacji należy używać wyłącznie przy zamkniętych oknach.
Porady dotyczące korzystania z klimatyzacji
• Jeżeli samochód stał w pełnym słońcu w upalny dzień, przed włączeniem klimatyzacji należy na chwilę otworzyć okna. Spowoduje to usunięcie gorącego powietrza z wnętrza.
• Wystarczająco schłodzić wnętrze z użyciem funkcji recyrkulacji, a następnie wyłączyć recyrkulację i włączyć dopływ powietrza z zewnątrz.
• Aby zmniejszyć zaparowanie wewnętrznych powierzchni szyb w deszczowe lub wilgotne dni, należy zmniejszyć wilgotność powietrza w samochodzie, włączając klimatyzację przy podniesionych szybach i zamkniętym oknie dachowym.
• Aby zapewnić maksymalną sprawność klimatyzacji, należy ją włączać co najmniej raz w miesiącu na kilka minut.
• W przypadku pracy klimatyzacji z dużą wydajnością różnica pomiędzy temperaturą powietrza zewnętrznego a temperaturą szyby czołowej może spowodować zaparowanie zewnętrznej powierzchni szyby i utratę widoczności. W takim przypadku należy wybrać tryb i obniżyć bieg dmuchawy do minimum.
Obsługa układu
Filtr powietrza układu klimatyzacji (przeciwpyłkowy)
A: powietrze zewnętrzne,
B: powietrze w obiegu wewnętrznym,
C: filtr powietrza układu klimatyzacji,
D: dmuchawa, E: rdzeń parownika,
F: nagrzewnica PTC
Filtr powietrza układu klimatyzacji (przeciwpyłkowy) znajduje się za schowkiem przednim. Oczyszcza on powietrze zewnętrzne doprowadzane do pojazdu z pyłu i innych zanieczyszczeń.
Filtr powietrza układu klimatyzacji powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai, zgodnie z harmonogramem przeglądów. Jeżeli pojazd jest eksploatowany w trudnych warunkach, np. na drogach zapylonych lub gruntowych, konieczne jest częstsze sprawdzanie i wymiana filtra powietrza układu klimatyzacji.
Jeżeli wydajność nawiewu nagle spadnie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Informacja• Wymieniać filtr zgodnie z harmonogramem przeglądów. Jeżeli samochód jest eksploatowany w trudnych warunkach, np. na drogach zapylonych lub gruntowych, konieczne jest częstsze sprawdzanie i wymiana filtra powietrza układu klimatyzacji.
• Jeżeli wydajność nawiewu nagle spadnie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Sprawdzanie ilości czynnika chłodniczego układu klimatyzacji i oleju sprężarki
Jeżeli czynnika chłodniczego jest zbyt mało, spada wydajność klimatyzacji. Zbyt duża ilość czynnika również powoduje obniżenie wydajności klimatyzacji.
Dlatego jeżeli stwierdzono nieprawidłowe działanie układu, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Bardzo ważne jest użycie właściwego rodzaju oraz odpowiedniej ilości oleju i czynnika chłodniczego. W przeciwnym razie może dojść do nieprawidłowego działania układu i uszkodzenia sprężarki. Aby uniknąć uszkodzeń, obsługę i serwisowanie układu klimatyzacji powinny wykonywać wyłącznie osoby wykwalifikowane i uprawnione.
OSTRZEŻENIECzynnik chłodniczy R-1234yf
Ze względu na łatwopalność i bardzo wysokie ciśnienie czynnika chłodniczego, obsługę i serwisowanie układu klimatyzacji powinny wykonywać wyłącznie osoby wykwalifikowane i uprawnione. Bardzo ważne jest użycie właściwego rodzaju oraz odpowiedniej ilości oleju i czynnika chłodniczego.
Do prac z czynnikiem chłodniczym należy używać odpowiedniego wyposażenia serwisowego.
Usuwanie czynnika chłodniczego bezpośrednio do atmosfery jest szkodliwe dla ludzi i środowiska. Niestosowanie się do tych ostrzeżeń może spowodować poważne obrażenia.
Etykieta czynnika chłodniczego układu klimatyzacji
Rodzaj czynnika chłodniczego, którym napełniony jest układ klimatyzacji, podano na etykiecie naklejonej pod maską silnika.
Znaczenie symboli na etykiecie czynnika chłodniczego:
1. Rodzaj czynnika chłodniczego.
2. Ilość czynnika chłodniczego.
3. Rodzaj oleju sprężarki układu klimatyzacji.
4. Ostrożnie!
5. Łatwopalny czynnik chłodniczy.
6. Nakaz powierzenia obsługi i serwisowania układu klimatyzacji osobom wykwalifikowanym i uprawnionym.
Usuwanie zaparowania i lodu z szyby czołowej
OSTRZEŻENIEOsuszanie szyby czołowej
Nie używać trybu ani podczas chłodzenia w warunkach wysokiej wilgotności powietrza. Różnica pomiędzy temperaturą powietrza zewnętrznego a temperaturą szyby czołowej może spowodować zaparowanie zewnętrznej powierzchni szyby i utratę widoczności. W takim przypadku włączyć tryb nawiewu
i obniżyć bieg dmuchawy.
• W celu uzyskania maksymalnego ogrzewania szyby czołowej należy ustawić najwyższą temperaturę i najwyższy bieg dmuchawy. Na panelu sterowania układem klimatyzacji wybrać tryb nawiewu na szybę czołową.
• Jeżeli podczas ogrzewania szyby czołowej konieczny jest jednoczesny nawiew na nogi, należy zmienić tryb na „nawiew na nogi i szybę czołową”.
• Przed rozpoczęciem jazdy usunąć cały śnieg i lód z szyby czołowej i tylnej, z lusterek zewnętrznych oraz ze wszystkich szyb bocznych.
• Aby zwiększyć wydajność nawiewu i ogrzewania, a także zmniejszyć możliwość zaparowania szyby czołowej, należy usunąć śnieg i lód z maski silnika oraz z wlotów powietrza, znajdujących się pod szybą czołową.
Usuwanie zaparowania szyby czołowej
1. Ustawić przełącznik biegu dmuchawy w dowolnym położeniu, innym niż „0”.
2. Ustawić wymaganą temperaturę.
3. Włączyć tryb .
4. Dopływ powietrza z zewnątrz włącza się automatycznie.
Sprawdzić, czy włączony jest dopływ powietrza z zewnątrz. Jeżeli lampka przełącznika dopływu powietrza z zewnątrz/obiegu wewnętrznego świeci się, nacisnąć przycisk w celu włączenia dopływu powietrza zewnętrznego (lampka gaśnie).
W przypadku wyboru trybu prędkość dmuchawy automatycznie wzrasta.
Usuwanie lodu z szyby czołowej
1. Włączyć najwyższy bieg dmuchawy (skrajne prawe położenie).
2. Ustawić najwyższą temperaturę.
3. Włączyć tryb .
4. Automatycznie zostaje wybrany dopływ powietrza z zewnątrz i włącza się klimatyzacja (jeżeli występuje).
Sprawdzić, czy włączony jest dopływ powietrza z zewnątrz. Jeżeli lampka przełącznika dopływu powietrza z zewnątrz/obiegu wewnętrznego świeci się, nacisnąć przycisk w celu włączenia dopływu powietrza zewnętrznego (lampka gaśnie).
W przypadku wyboru trybu prędkość dmuchawy automatycznie wzrasta.
Automatyczny tryb nawiewu na szybę czołową
Aby ograniczyć prawdopodobieństwo zaparowania wewnętrznej powierzchni szyby czołowej, dopływ powietrza z zewnątrz i klimatyzacja włączają się automatycznie w zależności od niektórych warunków, takich jak wybór trybów lub . Aby wyłączyć automatyczny tryb nawiewu na szybę czołową lub powrócić do niego, należy wykonać następujące czynności:
1. Przełączyć przycisk Start/Stop w stan ON.
2. Nacisnąć włącznik funkcji osuszania szyby ().
3. Trzymając przyciśnięty włącznik klimatyzacji [A/C] w ciągu 3 sekund co najmniej 5 razy nacisnąć przełącznik dopływu powietrza zewnętrznego/obiegu wewnętrznego.
Lampka przełącznika dopływu powietrza z zewnątrz/obiegu wewnętrznego miga 3 razy. Oznacza to wyłączenie automatycznego trybu nawiewu na szybę czołową.
Rozładowanie lub odłączenie akumulatora 12 V powoduje powrót do trybu automatycznego usuwania zaparowania szyby czołowej.
Automatyczne usuwanie zaparowania szyby czołowej (tylko klimatyzacja automatyczna) – jeżeli występuje
Układ automatycznego usuwania zaparowania szyby czołowej wykrywa kondensację pary wodnej na szybie i ogranicza możliwość jej zaparowania.
Układ automatycznego usuwania zaparowania szyby czołowej działa przy włączonym układzie ogrzewania lub klimatyzacji.
InformacjaUkład automatycznego usuwania zaparowania szyby czołowej może nie działać prawidłowo, jeżeli temperatura zewnętrzna jest niższa niż –10°C.
W trakcie działania układu automatycznego usuwania zaparowania szyby czołowej świeci się lampka sygnalizacyjna.
Układ aktywuje się w przypadku wykrycia wysokiego poziomu wilgotności wewnątrz pojazdu.
Układ automatycznie wykonuje następujące działania:
Krok 1: włączenie dopływu powietrza z zewnątrz.
Krok 2: włączenie nadmuchu na szybę czołową.
Krok 3: włączenie klimatyzacji.
Krok 4: włączenie najwyższego biegu dmuchawy.
W przypadku włączenia układu automatycznego usuwania zaparowania szyby czołowej przy wyłączonej klimatyzacji lub przy włączonym obiegu wewnętrznym, lampka sygnalizacyjna układu usuwania zaparowania miga 3 razy, informując o wyłączeniu trybu sterowania ręcznego.
Wyłączanie układu automatycznego usuwania zaparowania szyby czołowej
1. Przełączyć przycisk Start/Stop w stan ON.
2. Przez ponad 3 sekundy naciskać włącznik funkcji osuszania szyby.
3. Po wyłączeniu układu automatycznego usuwania zaparowania szyby czołowej, lampka włącznika funkcji miga 3 razy, a na wyświetlaczu układu klimatyzacji i ogrzewania pojawia się komunikat o wyłączeniu układu.
Włączanie układu automatycznego usuwania zaparowania szyby czołowej
1. Przełączyć przycisk Start/Stop w stan ON.
2. Przez ponad 3 sekundy naciskać włącznik funkcji osuszania szyby.
3. Po włączeniu układu automatycznego usuwania zaparowania szyby czołowej, lampka włącznika funkcji miga 6 razy, a na wyświetlaczu układu klimatyzacji i ogrzewania gaśnie komunikat o wyłączeniu układu.
Informacja• Jeżeli klimatyzacja została włączona przez układ automatycznego usuwania zaparowania szyby czołowej, przy próbie ręcznego wyłączenia klimatyzacji lampka sygnalizacyjna miga 3 razy, a klimatyzacja nie wyłącza się.
• Aby utrzymać wydajność i skuteczność układu automatycznego usuwania zaparowania szyby czołowej, przy działającym układzie nie należy włączać obiegu wewnętrznego.
• Podczas działania układu automatycznego usuwania zaparowania szyby czołowej nie działa przełącznik biegu dmuchawy, pokrętło regulacji temperatury ani włącznik obiegu wewnętrznego.
Nie zdejmować osłony czujnika, znajdującego się w górnej części, po wewnętrznej stronie szyby czołowej.
Może to spowodować uszkodzenie elementów układu, które nie będzie objęte gwarancją.
Ogrzewanie szyb i lusterek
Aby nie spowodować uszkodzenia ścieżki grzejnej, znajdującej się na wewnętrznej powierzchni szyby tylnej, do czyszczenia szyby nie należy nigdy używać ostrych przedmiotów ani środków czyszczących zawierających materiały ścierne.
InformacjaOpis dotyczący ogrzewania szyby czołowej znajduje się w części „Usuwanie zaparowania i lodu z szyby czołowej” tego rozdziału.
Ogrzewanie szyby tylnej
Ogrzewanie szyby tylnej służy do usuwania z niej szronu, zaparowania i cienkiego lodu. Ogrzewanie działa tylko przy włączonym trybie gotowości (
).
• Aby włączyć ogrzewanie szyby tylnej, należy nacisnąć przycisk znajdujący się w konsoli centralnej. Włączenie ogrzewania szyby sygnalizuje lampka w przycisku.
• Aby wyłączyć ogrzewanie szyby tylnej, należy ponownie nacisnąć przycisk.
Informacja• Jeżeli szyba tylna pokryta jest grubą warstwą śniegu, przed włączeniem jej ogrzewania należy usunąć śnieg z szyby.
• Ogrzewanie szyby tylnej wyłącza się automatycznie po ok. 20 minutach lub po przełączeniu przycisku Start/Stop w stan OFF.
Dodatkowe funkcje układu klimatyzacji
Jonizator powietrza (jeżeli występuje)
Po przełączeniu przycisku Start/Stop w stan ON funkcja oczyszczania powietrza włącza się automatycznie.
Funkcja ta wyłącza się automatycznie po przełączeniu przycisku Start/Stop w stan OFF.
Wentylacja automatyczna (jeżeli występuje)
Aby utrzymać jakość powietrza wewnątrz pojazdu i ograniczyć zaparowanie szyby czołowej, po upływie 5 ÷ 30 minut (w zależności od temperatury zewnętrznej) obieg wewnętrzny wyłącza się i włącza się dopływ powietrza z zewnątrz.
Anulowanie lub ustawianie funkcji automatycznej wentylacji
Przy włączonej klimatyzacji włączyć tryb nawiewu na twarz (
) i wybrać dopływ powietrza zewnętrznego. Następnie trzymając naciśnięty włącznik klimatyzacji w ciągu 3 sekund nacisnąć 5 razy włącznik obiegu wewnętrznego.
Po włączeniu funkcji automatycznej wentylacji lampka sygnalizacyjna obiegu wewnętrznego (recyrkulacji powietrza) miga 6 razy. Po wyłączeniu funkcji lampka miga 3 razy.
Schowki
OSTRZEŻENIENie przechowywać w samochodzie zapalniczek, butli gazowych ani innych materiałów łatwopalnych lub wybuchowych. W przypadku wystawienia samochodu na długie działanie wysokich temperatur przedmioty te mogą zapalić się lub wybuchnąć.
OSTRZEŻENIEPodczas jazdy należy ZAWSZE dokładnie zamykać pokrywy schowków. Przedmioty we wnętrzu pojazdu poruszają się z jego prędkością. W przypadku nagłego przyspieszenia, hamowania, skrętu lub kolizji przewożone przedmioty mogą wypaść ze schowka i spowodować obrażenia.
Aby uniknąć kradzieży, nie należy pozostawiać w schowkach przedmiotów wartościowych.
Schowek w podłokietniku
Otwieranie:
Chwycić i przytrzymać dźwignię (1) zatrzasku podłokietnika, a następnie podnieść pokrywę.
Schowek przedni
Otwieranie:
Pociągnąć dźwignię (1).
OSTRZEŻENIEPo wyjęciu lub włożeniu przedmiotu schowek należy ZAWSZE zamknąć.
W razie wypadku otwarta pokrywa schowka może spowodować poważne obrażenia, nawet przy zapiętych pasach bezpieczeństwa.
Schowek na okulary (jeżeli występuje)
Otwieranie:
Aby otworzyć schowek, należy nacisnąć jego pokrywę. Powoduje to powolne otwarcie schowka. Włożyć okulary do schowka szkłami do góry.
Zamykanie:
Popchnąć pokrywę i zamknąć schowek.
Przed rozpoczęciem jazdy należy upewnić się, że schowek na okulary jest zamknięty.
OSTRZEŻENIE• Do schowka na okulary nie wkładać niczego poza okularami. Podczas gwałtownego hamowania lub wypadku przedmioty inne niż okulary mogą wypaść ze schowka i spowodować zagrożenie zdrowia pasażerów lub kierowcy.
• Nie otwierać schowka na okulary podczas jazdy. Otwarty schowek może zasłonić widok w wewnętrznym lusterku wstecznym.
• Nie próbować wciskać na siłę okularów do schowka na okulary. Próba otwarcia schowka z zablokowanymi w nim okularami może spowodować obrażenia.
Schowek pod podłogą bagażnika (jeżeli występuje)
W schowku pod podłogą bagażnika można umieścić apteczkę pierwszej pomocy, trójkąt ostrzegawczy (przednia komora schowka), narzędzia itp.
• Aby otworzyć schowek, należy chwycić za uchwyt przy krawędzi pokrywy i unieść ją.
Powiększanie przedziału bagażowego
1. Chwycić dźwignię w górnej części podłogi i pociągnąć podłogę bagażnika do tyłu.
2. Całkowicie wyciągnąć podłogę bagażnika i wyjąć schowek pod podłogą bagażnika (jeżeli występuje).
3. Popychając podłogę bagażnika do przodu, wsunąć ją do dolnej szczeliny.
Elementy wyposażenia wnętrza
Uchwyty na napoje
Przód
W uchwytach można umieszczać kubki lub małe pojemniki z napojami.
Tył
Aby skorzystać z uchwytów na napoje, należy opuścić podłokietnik.
OSTRZEŻENIE• Aby nie rozlać napojów przewożonych w uchwytach na napoje, należy unikać gwałtownego ruszania i hamowania. Rozlanie gorącego napoju może spowodować poparzenia. Poparzenie kierowcy może skutkować utratą kontroli nad pojazdem i wypadkiem.
• Podczas jazdy nie umieszczać w uchwytach niezamkniętych kubków, butelek, puszek itp. z napojami, w szczególności kubków z gorącymi napojami. Może to stanowić zagrożenie zdrowia w razie gwałtownego hamowania lub wypadku.
• W uchwytach należy umieszczać wyłącznie kubki wykonane z miękkich materiałów. Twarde przedmioty mogą stanowić zagrożenie zdrowia w razie wypadku.
OSTRZEŻENIENie wystawiać puszek ani butelek na bezpośrednie działanie promieni słonecznych ani nie wkładać ich do rozgrzanego samochodu, ponieważ mogą ulec rozerwaniu.
• Aby nie dopuścić do rozlania napojów, należy przewozić je zamknięte. W przypadku rozlania napojów może dojść do zalania i uszkodzenia elementów układu elektrycznego/elektronicznego pojazdu.
• Do osuszania uchwytu na napoje nie używać urządzeń nadmuchujących gorące powietrze (np. suszarki do włosów). Może to spowodować uszkodzenie wnętrza uchwytu.
Osłony przeciwsłoneczne
Aby użyć osłony przeciwsłonecznej, należy ją opuścić.
Aby użyć osłony przeciwsłonecznej na szybie bocznej, należy ją opuścić, wyciągnąć z zaczepu (1) i obrócić na bok (2).
Aby użyć lusterka w osłonie przeciwsłonecznej, należy opuścić osłonę i odsunąć pokrywę (3) lusterka.
W razie potrzeby osłonę przeciwsłoneczną można przesuwać do przodu lub do tyłu (4) (jeżeli funkcja występuje).
Uchwyt (5) umożliwia przechowywanie biletów parkingowych itp.
Po skorzystaniu z lusterka w osłonie przeciwsłonecznej należy zamknąć jego pokrywę i ustawić osłonę w położeniu początkowym.
InformacjaPo skorzystaniu z lusterka w osłonie przeciwsłonecznej należy zamknąć jego pokrywę i ustawić osłonę w położeniu początkowym.
OSTRZEŻENIEZe względów bezpieczeństwa pamiętać, by podczas korzystania z osłon przeciwsłonecznych nie ograniczać widoczności.
Nie umieszczać jednocześnie wielu biletów w uchwycie. Może to spowodować uszkodzenie uchwytu na bilety.
Gniazda zasilania (jeżeli występują)
Gniazda elektryczne służą do zasilania telefonów komórkowych lub innych urządzeń, zaprojektowanych do podłączania do układu elektrycznego pojazdu.
Przy włączonym trybie gotowości (
) moc urządzeń podłączonych do gniazd pojazdu nie powinna przekraczać 180 W.
OSTRZEŻENIEUnikać porażeń elektrycznych. Nie wkładać do gniazd zasilania palców, obcych przedmiotów (monet, spinaczy, długopisów itp.) ani nie dotykać ich mokrymi dłońmi.
Aby uniknąć uszkodzenia gniazd zasilania:
• Gniazd zasilania można używać jedynie przy włączonym trybie gotowości (). Po użyciu urządzenia należy wyjąć jego wtyczkę z gniazda. Dłuższe używanie podłączonych akcesoriów elektrycznych przy wyłączonym pojeździe może doprowadzić do rozładowania akumulatora 12 V.
• Używać wyłącznie akcesoriów o napięciu zasilania 12 V i mocy mniejszej niż 180 W.
• Jeżeli do gniazda zasilania podłączone jest jakieś urządzenie, klimatyzację lub ogrzewanie należy ustawić na najniższy bieg.
• Jeżeli gniazdo nie jest używane, należy zamknąć jego pokrywę.
• Podłączenie niektórych urządzeń do gniazda zasilania może wywoływać zakłócenia elektroniczne. Urządzenia te mogą powodować znaczne zakłócenia pracy systemu audio, nieprawidłowe działanie innych układów elektronicznych pojazdu i/lub urządzeń mobilnych.
• Wsuwać wtyczkę do oporu. W przypadku nieprawidłowego podłączenia wtyczka może przegrzewać się i powodować przepalenie bezpiecznika.
• Korzystać z urządzeń elektrycznych/elektronicznych z zasilaniem bateryjnym wyposażonych w zabezpieczenie przed odwróceniem biegunów zasilania. W przeciwnym razie prąd mógłby przepłynąć z baterii do układu elektrycznego/elektronicznego pojazdu i spowodować jego uszkodzenie.
Ładowarka USB (jeżeli występuje)
Ładowarka USB służy do ładowania baterii małych urządzeń elektrycznych za pośrednictwem przewodu USB.
Urządzenia można ładować przy przycisku Start/Stop w stanie ACC, ON lub START.
Stan ładowania można sprawdzać w ładowanym urządzeniu.
Po zakończeniu ładowania odłączać przewód USB od gniazda USB.
• Smartfon lub tablet mogą rozgrzewać się podczas ładowania. Nie oznacza to usterki układu ładowania.
• Smartfon lub tablet z inną metodą ładowania mogą nie ładować się prawidłowo. W takim przypadku należy skorzystać z oryginalnej ładowarki przeznaczonej dla danego urządzenia.
• Gniazdo ładowania służy wyłącznie do ładowania urządzeń. Nie korzystać z gniazda ładowania do zasilania zewnętrznych systemów audio ani do odtwarzania plików w systemie audio, wideo i nawigacji (AVN) pojazdu.
Ładowarka bezprzewodowa telefonów komórkowych (jeżeli występuje)
A: lampka sygnalizacyjna,
B: ładowarka bezprzewodowa
W konsoli przedniej znajduje się ładowarka bezprzewodowa telefonów komórkowych.
Z układu można korzystać przy zamkniętych wszystkich drzwiach i przycisku Start/Stop w stanie ON.
Aby zamknąć pokrywę, należy ją opuścić i delikatnie przycisnąć.
Z układu można korzystać przy zamkniętych wszystkich drzwiach i przycisku Start/Stop w stanie ACC, ON lub START.
Ładowanie telefonu komórkowego
Ładowarka bezprzewodowa telefonów komórkowych obsługuje wyłącznie telefony zgodne ze standardem Qi (
). Aby sprawdzić, czy dany telefon komórkowy jest zgodny ze standardem Qi, należy zapoznać się z instrukcją obsługi telefonu lub odwiedzić stronę internetową producenta urządzenia.
Ładowanie rozpoczyna się w momencie umieszczenia telefonu komórkowego, zgodnego ze standardem Qi, na ładowarce bezprzewodowej.
1. Z ładowarki bezprzewodowej należy usunąć wszystkie znajdujące się tam przedmioty (np. inteligentny kluczyk). W przeciwnym razie może nastąpić przerwanie ładowania. Umieścić telefon komórkowy pośrodku ładowarki.
2. W trakcie ładowania świeci się pomarańczowa lampka sygnalizacyjna. Zakończenie procesu ładowania sygnalizuje zielona lampka.
3. W trybie „User Settings” (Ustawienia użytkownika) w zestawie wskaźników można włączać/wyłączać funkcję ładowania bezprzewodowego Więcej informacji podano w podrozdziale „Tryb ustawień użytkownika” w rozdziale 4.
Jeżeli telefon komórkowy nie ładuje się:
Nieznacznie zmienić jego położenie na ładowarce.
Upewnić się, że świeci się pomarańczowa lampka sygnalizacyjna.
W przypadku usterki ładowarki bezprzewodowej przez 10 sekund miga pomarańczowa lampka sygnalizacyjna.
W takim przypadku następuje wstrzymanie ładowania, a następnie zostaje podjęta kolejna próba ładowania.
W przypadku pozostawienia telefonu komórkowego na ładowarce bezprzewodowej przy otwartych drzwiach przednich i wyłączonym pojeździe układ wyświetla ostrzeżenie na wyświetlaczu LCD.
• Ładowanie szybkie uruchamia się tylko w przypadku umieszczenia na ładowarce telefonu komórkowego z funkcją ładowania bezprzewodowego.
InformacjaW przypadku niektórych modeli telefonów komórkowych układ może nie ostrzegać o pozostawieniu telefonu na ładowarce bezprzewodowej. Wynika to z charakterystyk telefonu komórkowego i nie oznacza usterki ładowarki bezprzewodowej.
• Ładowarka bezprzewodowa telefonów komórkowych może nie obsługiwać telefonów niezgodnych ze standardem Qi (
).
• Aby zapewnić optymalną wydajność ładowania, telefon komórkowy należy umieszczać pośrodku ładowarki bezprzewodowej. Umieszczenie telefonu z boku może spowodować spowolnienie ładowania, a w pewnych przypadkach silne rozgrzewanie telefonu.
• W pewnych sytuacjach użycie inteligentnego kluczyka do uruchomienia pojazdu lub zablokowania/odblokowania zamków może powodować przerwanie ładowania.
• Nadmierne rozgrzanie telefonu komórkowego może spowodować chwilowe wstrzymanie ładowania bezprzewodowego. Należy w takim przypadku przerwać ładowanie i poczekać na odpowiednie ostygnięcie telefonu.
• Jeżeli pomiędzy ładowarką bezprzewodową a telefonem komórkowym znajdują się metalowe przedmioty, np. monety, ładowanie bezprzewodowe może zostać chwilowo wstrzymane.
• Ładowanie telefonów komórkowych bez zdjęcia futerału ochronnego może powodować spowolnienie ładowania bezprzewodowego lub jego wstrzymanie.
• Jeżeli telefon komórkowy znajduje się w grubym etui, ładowanie bezprzewodowe może być niemożliwe.
• Brak pełnej styczności telefonu komórkowego z ładowarką bezprzewodową może spowodować nieprawidłowe działanie ładowarki.
• Pozostawienie niektórych przedmiotów z paskiem magnetycznym, takich jak karty kredytowe, karty telefoniczne lub bilety kolejowe przy telefonie komórkowym podczas jego ładowania może spowodować ich uszkodzenie.
• W przypadku umieszczenia na ładowarce telefonu komórkowego bez funkcji ładowania bezprzewodowego lub metalowego przedmiotu słyszalny może być cichy odgłos. Sygnalizuje on brak zgodności przedmiotu umieszczonego na ładowarce z funkcją ładowania bezprzewodowego. Nie oznacza on żadnych uszkodzeń pojazdu ani telefonu komórkowego.
InformacjaPrzełączenie przycisku Start/Stop w stan OFF powoduje wstrzymanie ładowania bezprzewodowego.
Zegar
OSTRZEŻENIEKierowca nie powinien regulować zegara podczas jazdy. Może to spowodować utratę panowania nad pojazdem, a w konsekwencji doprowadzić do wypadku i zagrożenia zdrowia lub życia.
Pojazdy z systemem audio
Wybrać menu [Settings] (Ustawienia) na ekranie systemu audio → Wybrać pozycję [Date/Time] (Data/godzina).
• Set time (Ustaw godzinę): ustawianie godziny wyświetlanej na ekranie systemu audio.
• Time format (Format czasu): wybieranie pomiędzy formatem 12-godzinnym i 24-godzinnym.
Pojazdy z systemem nawigacji
Wybrać menu [Settings] (Ustawienia) na ekranie systemu audio, wideo i nawigacji→ Wybrać pozycję [Date/Time] (Data/godzina).
• GPS time (Czas GPS): włączanie/wyłączanie wyświetlania czasu odbieranego z systemu GNSS.
• 24-hour (Format 24-godzinny): wybieranie pomiędzy formatem 12-godzinnym i 24-godzinnym.
Więcej informacji podano w oddzielnej Instrukcji obsługi dostarczonej z pojazdem.
Haczyki na ubrania (jeżeli występują)
Haczyki nie służą do zaczepiania dużych ani ciężkich przedmiotów.
OSTRZEŻENIE
Na haczykach umieszczać wyłącznie ubrania (nie umieszczać na nich zwykłych wieszaków na ubrania). Ponadto nie umieszczać ciężkich, ostrych ani kruchych przedmiotów w kieszeniach ubrań.
Podczas wypadku aktywująca się poduszka powietrzna może wyrzucić takie przedmioty z dużą siłą i spowodować uszkodzenia pojazdu i/lub obrażenia ciała.
Zaczepy dywaników (jeżeli występują)
Należy ZAWSZE mocować dywaniki przednie do zaczepów podłogowych. Zaczepy zapobiegają przesuwaniu się dywaników do przodu podczas jazdy.
OSTRZEŻENIEPodczas układania jakichkolwiek dywaników na podłodze należy przestrzegać następujących zasad:
• Przed umieszczeniem dywanika na wykładzinie podłogowej pamiętać o odklejeniu folii ochronnej od dywanika. W przeciwnym razie folia może powodować poślizg dywanika, który może przemieścić się i uniemożliwić prawidłowe operowanie pedałami hamulca lub przyspieszenia.
• Przed rozpoczęciem jazdy sprawdzić, czy dywaniki są prawidłowo przymocowane do zaczepów podłogowych.
• Nie używać ŻADNYCH dywaników, których nie można prawidłowo przymocować do zaczepów.
• Nie układać dywaników jeden na drugim (np. dywanika gumowego na tekstylnym). W każdym miejscu może być ułożony tylko jeden dywanik.
• WAŻNA UWAGA — Samochód jest wyposażony w zaczepy dywaników po stronie kierowcy. Aby nie zakłócać prawidłowego operowania pedałami, zaleca się używanie wyłącznie oryginalnych dywaników Hyundai, przeznaczonych specjalnie do tego modelu pojazdu.
Siatka w bagażniku (uchwyty) (jeżeli występuje)
Przedmioty przewożone w bagażniku można zabezpieczyć przed przemieszczaniem się za pomocą siatki zaczepianej o cztery uchwyty, znajdujące się po bokach bagażnika.
Jeżeli pojazd nie jest wyposażony w siatkę, można ją dokupić jako dodatkowe akcesorium u Autoryzowanego Dealera Hyundai.
OSTROŻNIEAby zapobiec uszkodzeniu zarówno samochodu, jak i przewożonych przedmiotów, należy zachowywać szczególną ostrożność podczas przewożenia w bagażniku przedmiotów dużych lub delikatnych.
OSTRZEŻENIEAby uniknąć zranienia oczu, NIE naciągać siatki zbyt mocno. NIE zbliżać twarzy ani tułowia do mocno naciągniętej siatki. NIE używać siatki, jeżeli jej taśmy wykazują widoczne ślady zużycia lub uszkodzenia.
Półka tylna (jeżeli występuje)
Półka tylna służy do zasłaniania przedmiotów przewożonych w bagażniku.
Półka podnosi się podczas otwierania klapy bagażnika.
Aby opuścić półkę, odłączyć od uchwytów paski (1) po obu stronach półki. Następnie aby wymontować półkę, uchylić ją pod kątem 50° i wyciągnąć (2).
Nie umieszczać bagażu na półce tylnej, ponieważ może ją to uszkodzić lub trwale odkształcić.
OSTRZEŻENIE• Podczas jazdy nie umieszczać żadnych przedmiotów na półce tylnej. Przedmioty takie podczas gwałtownego hamowania lub wypadku mogą zostać wyrzucone do wnętrza samochodu i zagrozić znajdującym się w nim osobom.
• Nigdy nie zezwalać nikomu na jazdę w bagażniku. Jest on przeznaczony wyłącznie do przewożenia bagażu.
• Należy pamiętać o wyważeniu samochodu i umieszczać ciężki bagaż możliwie jak najbardziej z przodu.
Elementy wyposażenia zewnętrznego
Relingi dachowe (jeżeli występują)
Relingi dachowe umożliwiają montaż poprzeczek bagażnika dachowego.
Jeżeli samochód jest wyposażony w okno dachowe, należy pamiętać o umieszczeniu bagaży na dachu tak, by nie blokowały okna dachowego.
• Aby nie dopuścić do uszkodzenia dachu samochodu, podczas przewożenia bagażu na dachu należy zachować niezbędne środki ostrożności.
• Przy przewożeniu dużych przedmiotów upewnić się, że ich wystawanie poza obrys pojazdu jest zgodne z obowiązującymi przepisami.
OSTRZEŻENIE• Poniżej podano maksymalne dopuszczalne obciążenie relingów dachowych. Obciążenie należy rozłożyć możliwie najbardziej równomiernie na relingach oraz pewnie zamocować ładunek.
|
RELINGI DACHOWE |
80 kg ROZŁOŻONE RÓWNOMIERNIE |
• Przekroczenie podanego dopuszczalnego obciążenia relingów dachowych może spowodować uszkodzenie samochodu.
• Środek ciężkości pojazdu przewożącego bagaż na dachu znajduje się wyżej, niż środek ciężkości pojazdu bez takiego bagażu. Jeżeli na dachu przewożony jest bagaż, należy unikać gwałtownego ruszania, hamowania, wykonywania ostrych skrętów, raptownych manewrów i jazdy z wysoką prędkością. Może to spowodować utratę kontroli nad pojazdem, a w konsekwencji doprowadzić do wypadku lub przewrócenia się pojazdu na bok albo na dach.
• Podczas przewożenia ładunku na dachu należy jechać powoli i bardzo ostrożnie pokonywać zakręty. Gwałtowne podmuchy wiatru — naturalne lub spowodowane przez mijane pojazdy — mogą wywołać nagły wzrost sił działających na przedmioty przewożone na dachu. Dotyczy to szczególnie przedmiotów płaskich, takich jak panele, deski surfingowe lub materace. Może to spowodować zrzucenie tych przedmiotów z dachu i doprowadzić do uszkodzenia samochodu lub innych pojazdów.
• Aby uniknąć uszkodzenia lub zrzucenia bagażu podczas jazdy, należy sprawdzić przed rozpoczęciem jazdy i regularnie kontrolować podczas jazdy pewność mocowania przedmiotów przewożonych na dachu.
System multimedialny
Informacja• Zamontowanie nieoryginalnej lampy wyładowczej (ksenonowej) może spowodować nieprawidłowe działanie systemu audio i/lub modułów elektronicznych pojazdu.
• Należy chronić deskę rozdzielczą i inne elementy plastikowe przed kontaktem z substancjami chemicznymi, takimi jak perfumy, olejki kosmetyczne, kremy do opalania, środki do mycia rąk czy odświeżacze powietrza. Substancje te mogą spowodować odbarwienie lub uszkodzenie.
Gniazda USB oraz iPod®
Do podłączania iPoda® lub innych urządzeń wyposażonych w złącze USB można wykorzystać gniazdo USB.
Aby użyć gniazda USB lub iPod®, należy otworzyć pokrywę w konsoli przedniej, naciskając dolną część (1) pokrywy.
Aby zamknąć pokrywę, delikatnie opuścić pokrywę.
InformacjaPodłączenie przenośnego urządzenia audio do gniazda zasilania w pojeździe może spowodować wystąpienie szumów podczas odtwarzania. W takim przypadku należy użyć źródła zasilania znajdującego się w urządzeniu przenośnym lub przenośnego źródła zasilania (power banku).
iPod® to znak towarowy firmy Apple Inc.
Antena
Antena dachowa
Antena dachowa służy do odbioru sygnałów przesyłanych ze stacji radiowych i satelitów (sygnałów radiowych zakresów AM/FM, sygnału DAB, sygnałów systemu GPS).
Przełączniki sterowania systemem audio na kierownicy
Dla wygody kierowcy na kierownicy zamontowano przełączniki sterowania systemem audio.
Nie używać równocześnie kilku przełączników sterowania systemem audio na kierownicy.
Przełącznik regulacji głośności (+/–) (1)
• Odchylenie przełącznika w górę zwiększa głośność.
• Odchylenie przełącznika w dół zmniejsza głośność.
Przełącznik wyszukiwania/przechodzenia do zapamiętanych stacji (/) (2)
Odchylenie przełącznika w górę lub w dół na co najmniej 0,8 sekundy powoduje następujące działanie w poniższych trybach:
Tryb RADIO (radioodbiornik)
Rozpoczęcie automatycznego wyszukiwania dostępnych stacji. Wyszukiwanie stacji trwa do momentu zwolnienia przełącznika.
Tryb MEDIA (źródło dźwięku)
Szybkie przewijanie do przodu/do tyłu.
Krótkie odchylenie przełącznika w górę lub w dół powoduje następujące działanie w poniższych trybach:
Tryb RADIO (radioodbiornik)
Wybór następnej/poprzedniej zapamiętanej stacji.
Tryb MEDIA (źródło dźwięku)
Przełączenie na następny/poprzedni utwór.
Przycisk wyboru trybu [MODE] () (3)
Przełączanie kolejno trybu: radioodbiornik, odtwarzacz płyt CD i zewnętrzne źródło dźwięku (AUX).
Przycisk wyciszenia [MUTE] () (4)
• Naciśnięcie przycisku powoduje wyciszenie dźwięku.
• Ponowne naciśnięcie przycisku powoduje przywrócenie dźwięku.
InformacjaSzczegółowe informacje podano w odrębnej Instrukcji.
Zestaw głośnomówiący Bluetooth®
Łącze Bluetooth® umożliwia nawiązanie bezprzewodowego połączenia z telefonem komórkowym.
1. Przycisk nawiązania/odebrania połączenia
2. Przycisk zakończenia połączenia
3. Mikrofon
• System audio, wideo i nawigacji (AVN): szczegółowe informacje dotyczące obsługi zestawu głośnomówiącego Bluetooth® podano w odrębnej Instrukcji.
Polecenia głosowe
Systemem można sterować za pomocą funkcji poleceń głosowych.
Więcej informacji podano w oddzielnej Instrukcji obsługi systemu multimedialnego dostarczonej z pojazdem.
System audio, wideo i nawigacji (AVN) (jeżeli występuje)
Szczegółowe informacje dotyczące obsługi systemu AVN podano w odrębnej Instrukcji.
