Przedział elektrycznego silnika napędowego

Przeglądy okresowe

Aby uniknąć obrażeń i uszkodzenia samochodu, podczas wykonywania wszelkich kontroli i czynności obsługowych należy zachowywać najwyższą uwagę.

Wszystkie przeglądy okresowe, czynności obsługowe i ewentualne naprawy powinna wykonywać Autoryzowana Stacja Obsługi (ASO) Hyundai. Autoryzowana Stacja Obsługi (ASO) Hyundai spełnia najwyższe normy firmy Hyundai Motors w zakresie jakości prac i dysponuje wsparciem technicznym ze strony Hyundai Motors, dzięki któremu zapewnia wymagany poziom usług.

Odpowiedzialność Właściciela

Obowiązek terminowego zlecania przeglądów okresowych i przechowywania dokumentacji pojazdu spoczywa na jego Właścicielu.

Właściciel musi dysponować dokumentacją, potwierdzającą prawidłowe wykonywanie przeglądów okresowych pojazdu, zgodne z harmonogramem czynności obsługowych podanym na kolejnych stronach niniejszej Instrukcji. Dysponowanie kompletną dokumentacją przeprowadzonych przeglądów i czynności obsługowych jest niezbędnym wymogiem uznania gwarancji na pojazd.

Szczegółowe warunki gwarancji podano w Książce gwarancyjnej.

Gwarancja producenta na pojazd nie obejmuje napraw ani regulacji, które muszą być przeprowadzone z powodu niewłaściwego wykonywania lub zaniechania wykonywania przeglądów okresowych.

Środki ostrożności podczas czynności wykonywanych przez Właściciela pojazdu

Nieprawidłowo prowadzone, niepełne lub niewystarczające prace obsługowe mogą spowodować niewłaściwe funkcjonowanie pojazdu. W konsekwencji mogą one doprowadzić do uszkodzenia pojazdu, wypadku albo zagrożenia dla zdrowia lub życia. Niniejszy rozdział zawiera wytyczne jedynie w zakresie najprostszych czynności obsługowych. Większość prac może prawidłowo wykonać jedynie Autoryzowana Stacja Obsługi (ASO) Hyundai, ponieważ dysponuje ona niezbędnymi narzędziami specjalnymi.

Nie modyfikować pojazdu. Modyfikacje mogą wpływać negatywnie na jego trwałość i/lub bezpieczeństwo. Wprowadzenie modyfikacji może również stanowić naruszenie warunków gwarancji obejmującej pojazd.

Nieprawidłowe prowadzenie czynności obsługowych w czasie trwania gwarancji może spowodować ograniczenie gwarancji. Szczegółowe informacje znajdują się w Książce gwarancyjnej dostarczanej razem z pojazdem. W przypadku jakichkolwiek wątpliwości co do sposobu prawidłowego przeprowadzenia kontroli lub czynności obsługowej, należy powierzyć ją Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Czynności obsługowe wykonywane przez Właściciela pojazdu

Na kolejnych stronach niniejszej Instrukcji znajdują się tabele z płynami eksploatacyjnymi, elementami, podzespołami i układami, które dla zapewnienia niezawodnego funkcjonowania pojazdu należy sprawdzać z podaną częstotliwością.

W przypadku stwierdzenia nieprawidłowego funkcjonowania dowolnego elementu, podzespołu lub układu pojazdu, należy jak najszybciej skontaktować się z Autoryzowaną Stacja Obsługi (ASO) Hyundai.

Pozycje ujęte w wykazie czynności obsługowych nie są wykonywane w ramach gwarancji. Koszty robocizny i części zamiennych związanych z ich przeprowadzeniem pokrywa Właściciel pojazdu.

Harmonogram czynności obsługowych wykonywanych przez Właściciela pojazdu

Przy okazji ładowania akumulatora wysokiego napięcia:

Podczas użytkowania pojazdu:

Co najmniej raz w miesiącu:

Co najmniej dwa razy w roku (np. każdej wiosny i jesieni):

Co najmniej raz w roku:

Harmonogram przeglądów okresowych

Jeżeli nie jest spełniony żaden z poniższych warunków, należy postępować zgodnie z harmonogramem przeglądów pojazdu użytkowanego w warunkach normalnych. Jeżeli natomiast spełniony jest choćby jeden z poniższych warunków, należy postępować zgodnie z harmonogramem przeglądów pojazdu użytkowanego w warunkach trudnych.

Jeżeli podczas eksploatacji pojazdu spełniony jest choćby jeden z powyższych warunków, pojazd należy sprawdzać, a także uzupełniać i wymieniać płyny/części eksploatacyjne częściej, niż podano w harmonogramie przeglądów pojazdu użytkowanego w warunkach normalnych. Po upływie czasu lub przejechaniu dystansu podanego w tabeli należy nadal przestrzegać podanych harmonogramów przeglądów okresowych.

Harmonogram przeglądów pojazdu użytkowanego w warunkach normalnych

Aby zapewnić właściwe osiągi pojazdu, należy wykonywać opisane dalej przeglądy okresowe.

Aby zachować gwarancję na pojazd, należy przechowywać wszystkie potwierdzenia przeglądów pojazdu. Jeżeli dla danego przeglądu okresowego podany jest przebieg lub termin jego wykonania, przegląd należy wykonać w zależności od tego, co wystąpi wcześniej.

Harmonogram przeglądów pojazdu użytkowanego w warunkach normalnych

CZĘSTOTLIWOŚĆ PRZEGLĄDÓW ELEMENT PRZEGLĄDU	Czas lub przebieg, w zależności od tego co wystąpi wcześniej
	Miesiące	12	24	36	48	60	72	84	96
	km × 1000	15	30	45	60	75	90	105	120
Układ chłodzenia		Codziennie sprawdzać poziom płynu chłodzącego i szczelność układu chłodzenia
		Sprawdzić po pierwszych 60 000 km lub po 48 miesiącach, następnie sprawdzać co 30 000 km lub co 24 miesiące
Płyn chłodzący*¹		Wymienić po pierwszych 210 000 km lub po 120 miesiącach, następnie wymieniać co 30 000 km lub co 24 miesiące*²
Olej przekładni redukcyjnej					S				S
Stan akumulatora 12 V		S	S	S	S	S	S	S	S
Sztywne i elastyczne przewody hamulcowe oraz połączenia		S	S	S	S	S	S	S	S
Pedał hamulca			S		S		S		S
Hamulec postojowy			S		S		S		S
Płyn hamulcowy		S	W	S	W	S	W	S	W
Tarcze i klocki hamulcowe		S	S	S	S	S	S	S	S

CZĘSTOTLIWOŚĆ PRZEGLĄDÓW ELEMENT PRZEGLĄDU	Czas lub przebieg, w zależności od tego co wystąpi wcześniej
	Miesiące	12	24	36	48	60	72	84	96
	km × 1000	15	30	45	60	75	90	105	120
Listwa zębata układu kierowniczego, połączenia i osłony		S	S	S	S	S	S	S	S
Półosie napędowe i osłony przegubów			S		S		S		S
Opony (ciśnienie i zużycie bieżnika)		S	S	S	S	S	S	S	S
Przeguby kulowe zawieszenia przedniego		S	S	S	S	S	S	S	S
Śruby i nakrętki podwozia oraz nadwozia		S	S	S	S	S	S	S	S
Czynnik chłodniczy układu klimatyzacji		S	S	S	S	S	S	S	S
Sprężarka układu klimatyzacji		S	S	S	S	S	S	S	S
Filtr powietrza układu klimatyzacji			W		W		W		W

Harmonogram przeglądów pojazdu użytkowanego w warunkach trudnych

W pojazdach eksploatowanych głównie w warunkach trudnych, oleje i niektóre elementy należy sprawdzać częściej, niż w pojazdach użytkowanych w warunkach normalnych — patrz poniższa tabela.

Element przeglądu	Czynność	Częstotliwość przeglądów	Warunki użytkowania
Olej przekładni redukcyjnej	W	Co 120 000 km	C, D, E, F, G, H, I, J
Listwa zębata układu kierowniczego, połączenia i osłony	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G
Przeguby kulowe zawieszenia przedniego	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G
Hamulce tarczowe: klocki, zaciski i tarcze	S	Sprawdzać częściej w zależności od warunków	C, D, E, G, H
Hamulec postojowy	S	Sprawdzać częściej w zależności od warunków	C, D, G, H

Harmonogram przeglądów pojazdu użytkowanego w warunkach trudnych

Element przeglądu	Czynność	Częstotliwość przeglądów	Warunki użytkowania
Półosie napędowe i osłony przegubów	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G, H, I
Filtr powietrza układu klimatyzacji	W	Wymieniać częściej w zależności od warunków	C, E

Jazda w trudnych warunkach

Instrukcje wykonywania poszczególnych czynności przeglądu

Układ chłodzenia

Sprawdzać szczelność i stan wszystkich elementów układu chłodzenia, takich jak chłodnica, zbiornik wyrównawczy płynu chłodzącego, przewody elastyczne i połączenia. Wymieniać wszystkie uszkodzone elementy.

Płyn chłodzący

Płyn chłodzący należy wymieniać z częstotliwością podaną w harmonogramie przeglądów.

Olej przekładni redukcyjnej

Olej przekładni redukcyjnej należy sprawdzać z częstotliwością podaną w harmonogramie przeglądów.

Sztywne i elastyczne przewody hamulcowe

Sprawdzać, czy hydrauliczne przewody hamulcowe są prawidłowo podłączone, nie są poprzecierane, popękane, uszkodzone ani nieszczelne. Natychmiast wymieniać wszystkie elementy uszkodzone lub w nieprawidłowym stanie.

Płyn hamulcowy

Sprawdzać poziom płynu hamulcowego w zbiorniku. Poziom płynu powinien znajdować się pomiędzy oznaczeniami „MIN” i „MAX” na zbiorniku. Stosować tylko płyn hamulcowy DOT-4.

Tarcze, klocki hamulcowe i zaciski

Sprawdzać, czy tarcze i klocki hamulcowe nie są nadmiernie zużyte. Sprawdzać, czy z zacisków nie wycieka płyn hamulcowy.

Więcej informacji na temat sprawdzania zużycia klocków i okładzin hamulcowych można znaleźć na stronie internetowej Hyundai:

http://service.hyundai-motor.com

Śruby mocujące układu zawieszenia

Sprawdzać, czy połączenia elementów układu zawieszenia nie są poluzowane ani uszkodzone. Dokręcać stosując wymagany moment dokręcania.

Przekładnia kierownicza, połączenia oraz osłony i przeguby kulowe wahaczy dolnych

Przy wyłączonym pojeździe sprawdzać, czy nie ma zbyt dużego luzu kierownicy. Sprawdzać, czy połączenia nie są wygięte ani uszkodzone. Sprawdzać, czy osłony przeciwpyłowe i przeguby kulowe nie są zniszczone, popękane ani uszkodzone.

Wymieniać wszystkie uszkodzone elementy.

Półosie napędowe i osłony przegubów

Sprawdzać czy półosie napędowe, osłony przegubów i opaski osłon nie są popękane, zużyte ani uszkodzone. W razie potrzeby wymienić wszystkie uszkodzone elementy i/lub uzupełnić smar.

Czynnik chłodniczy układu klimatyzacji

Sprawdzać szczelność i stan przewodów sztywnych układu klimatyzacji oraz ich połączeń.

Płyn chłodzący

Układ chłodzenia napełniony jest całorocznym, niezamarzającym płynem chłodzącym. Zbiornik wyrównawczy napełniony jest fabrycznie.

Co najmniej raz w roku należy sprawdzać stężenie płynu chłodzącego i jego poziom — przed sezonem zimowym i przed jazdą w niskiej temperaturze.

Sprawdzanie poziomu płynu chłodzącego

Sprawdzać stan i połączenia wszystkich przewodów elastycznych układu chłodzenia oraz nagrzewnicy. Wymieniać wszystkie napęczniałe lub uszkodzone przewody.

Kiedy elementy w przedziale elektrycznego silnika napędowego są zimne, poziom płynu chłodzącego powinien znajdować się pomiędzy oznaczeniami „MAX” i „MIN” na zbiorniku wyrównawczym płynu.

Jeżeli poziom płynu chłodzącego jest zbyt niski, można dolać wody destylowanej, tak aby poziom osiągnął oznaczenie „MAX”. Nie napełniać zbiornika wyrównawczego nadmiernie. Jeżeli konieczne jest regularne dolewanie płynu, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Sterowanie wentylatorem chłodnicy odbywa się na podstawie temperatury płynu chłodzącego, ciśnienia czynnika chłodniczego układu klimatyzacji i prędkości pojazdu. Po obniżeniu temperatury płynu chłodzącego wentylator wyłącza się automatycznie. Jest to objaw prawidłowy.

Wymagany płyn chłodzący

Patrz poniższa tabela składu płynu chłodzącego.

Temperatura otoczenia	Procentowy skład objętościowy
	Płyn niezamarzający	Woda
–15°C	35	65
–25°C	40	60
–35°C	50	50
–45°C	60	40

W przypadku wątpliwości dotyczących prawidłowego składu mieszaniny, najłatwiej zmieszać ze sobą równe ilości wody i płynu niezamarzającego. Mieszanina taka jest skuteczna dla temperatur powyżej –35°C.

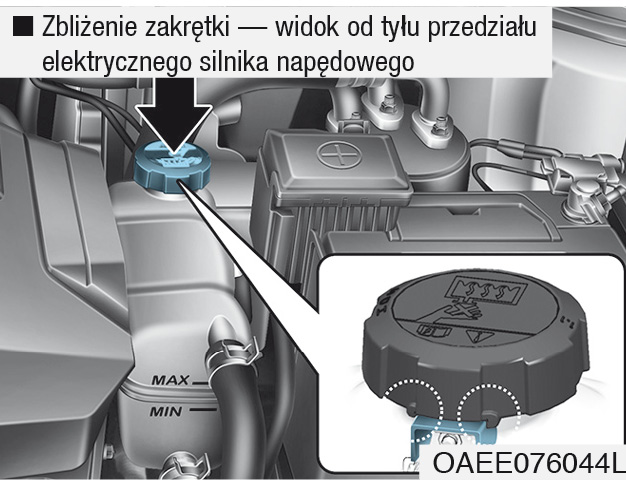

Wymiana płynu chłodzącego

Płyn chłodzący powinna wymieniać Auto-ryzowana Stacja Obsługi (ASO) Hyundai zgodnie z harmonogramem przeglądów.

Aby nie dopuścić do wylania się płynu chłodzącego na elementy w przedziale elektrycznego silnika napędowego, przed odkręceniem zakrętki zbiornika wyrównawczego należy owinąć ją grubą tkaniną.

Płyn hamulcowy

Sprawdzanie poziomu płynu hamulcowego

Okresowo sprawdzać poziom płynu hamulcowego w zbiorniku. Poziom płynu powinien znajdować się pomiędzy oznaczeniami „MIN” i „MAX” na zbiorniku.

Aby nie dopuścić do zanieczyszczenia płynu hamulcowego, przed odkręceniem zakrętki zbiornika i dolaniem płynu należy dokładnie oczyścić miejsce wokół zakrętki.

Jeżeli poziom płynu jest zbyt niski, należy dolać wymaganego płynu do poziomu „MAX”. Poziom płynu hamulcowego obniża się wraz z przebiegiem pojazdu. Jest to zjawisko normalne, związane ze zużywaniem się klocków hamulcowych. Jeżeli poziom płynu hamulcowego spada nadmiernie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Stosować wyłącznie wymagany płyn hamulcowy — patrz podrozdział „Klasyfikacje olejów i płynów eksploatacyjnych” w rozdziale 8.

Płyn do spryskiwaczy

Sprawdzanie poziomu płynu do spryskiwaczy

Sprawdzać poziom płynu do spryskiwaczy i w razie potrzeby dolewać płynu. Jeżeli płyn do spryskiwaczy nie jest dostępny, można używać czystej wody. W niskich temperaturach otoczenia używać wyłącznie niezamarzającego płynu do spryskiwaczy.

Filtr powietrza układu klimatyzacji

Sprawdzanie filtra

Filtr powietrza układu klimatyzacji (przeciwpyłkowy) należy wymieniać zgodnie z harmonogramem przeglądów. Jeżeli pojazd jest użytkowany na obszarze o wysokim zanieczyszczeniu powietrza lub na drogach gruntowych, filtr należy sprawdzać i — w razie potrzeby — wymieniać częściej. Wymianę filtra powietrza układu klimatyzacji należy przeprowadzać zgodnie z poniższą procedurą, uważając, by nie uszkodzić innych elementów.

Filtr powietrza układu klimatyzacji należy wkładać w prawidłowym kierunku, wskazanym strzałką () skierowaną w dół. Włożenie filtra w nieprawidłowym kierunku może spowodować spadek wydajności układu klimatyzacji i wzrost hałasu.

Pióra wycieraczek

Sprawdzanie piór wycieraczek

Zanieczyszczenie szyby czołowej lub piór wycieraczek może ograniczać skuteczność pracy wycieraczek.

Najczęstszym źródłem zanieczyszczeń są owady, soki drzew i woski nakładane na gorąco, stosowane w myjniach automatycznych. Jeżeli pióra wycieraczek nie oczyszczają szyby prawidłowo, należy wyczyścić szybę i pióra wycieraczek czystą ściereczką zwilżoną płynem do spryskiwaczy.

Aby uniknąć uszkodzenia piór wycieraczek należy przestrzegać poniższych zaleceń:

Woskowanie nadwozia, stosowane w myjniach automatycznych, utrudnia oczyszczanie szyby czołowej.

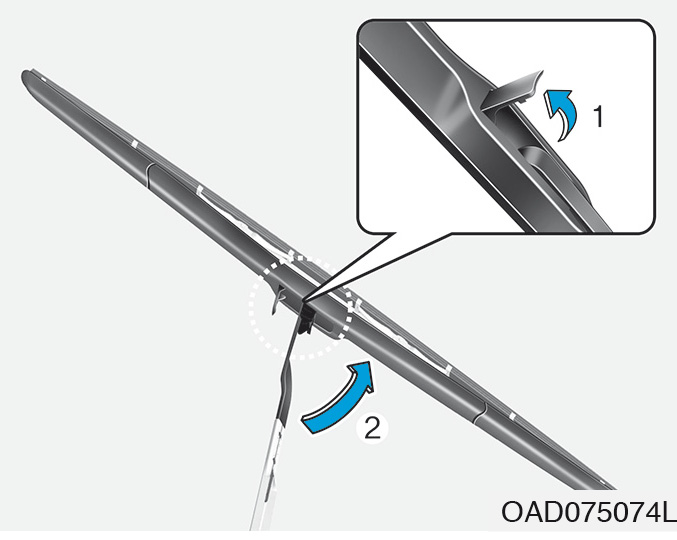

Wymiana piór wycieraczek

Jeżeli wycieraczka nie oczyszcza szyby prawidłowo, może to oznaczać zużycie lub pęknięcie pióra i konieczność jego wymiany.

Aby uniknąć uszkodzenia ramion lub innych elementów wycieraczek, nie próbować poruszać wycieraczkami ręcznie.

Stosowanie niewłaściwych piór wycieraczek może spowodować nieprawidłowe działanie i usterkę wycieraczek.

Akumulator 12 V

Obsługa akumulatora

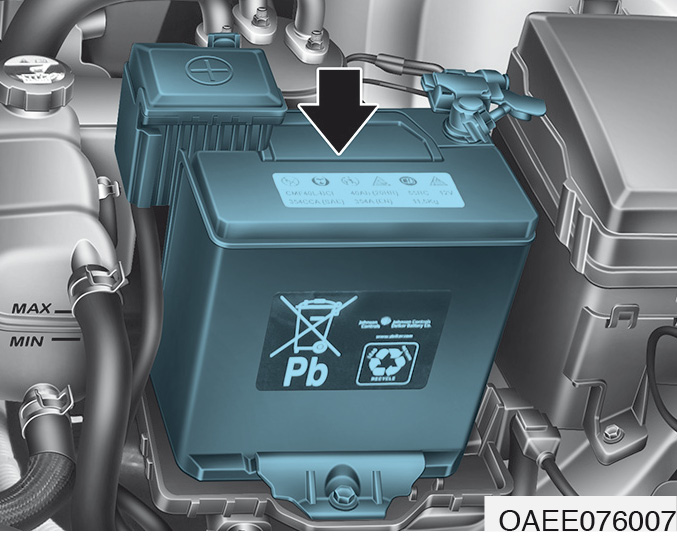

Etykieta znamionowa akumulatora

Ładowanie akumulatora

Za pomocą prostownika

Pojazd wyposażony jest w bezobsługowy akumulator kwasowy.

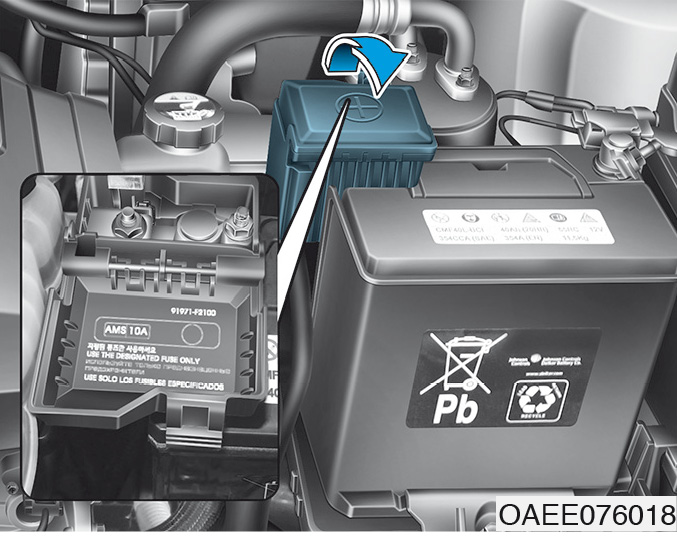

Po rozruchu z użyciem zewnętrznego źródła zasilania

Po rozruchu pojazdu z użyciem zewnętrznego źródła zasilania, przed wyłączeniem pojazdu należy jechać nim przez 20 ÷ 30 minut. Skrócenie tego czasu może uniemożliwić odpowiednie naładowanie akumulatora, a w konsekwencji ponowne uruchomienie pojazdu. Więcej informacji dotyczących uruchamiania pojazdu z użyciem zewnętrznego źródła zasilania znajduje się w podrozdziale „Rozruch z użyciem zewnętrznego źródła zasilania” w rozdziale 6.

Zużyty akumulator niepoddany utylizacji może stanowić zagrożenie dla środowiska naturalnego i zdrowia.

Akumulatory należy poddawać utylizacji zgodnie z obowiązującymi przepisami.

Resetowanie układów

Po ponownym podłączeniu akumulatora należy zresetować i zaprogramować niektóre układy. W rozdziale 3 podano procedury resetowania i programowania następujących układów:

Opony i obręcze kół

Dbałość o opony

Aby zapewnić odpowiednią trwałość opon, bezpieczeństwo jazdy i niskie zużycie energii, należy zawsze utrzymywać prawidłowe ciśnienie w oponach, nie przekraczać dopuszczalnej ładowności pojazdu i równomiernie rozkładać obciążenie.

Wszystkie dane dotyczące opon (rozmiar i ciśnienie) znajdują się na tabliczce zlokalizowanej na środkowym słupku po stronie kierowcy.

Wymagane ciśnienie w oponach zimnych

Ciśnienie w oponach wszystkich kół (włącznie z zapasowym) należy sprawdzać, kiedy opony są zimne. Określenie „opony zimne” oznacza opony pojazdu, który stał przez ostatnie trzy godziny lub przejechał w tym czasie mniej niż 1,6 km.

Po rozgrzaniu opon panujące w nich ciśnienie zwykle zwiększa się o 0,28 ÷ 0,41 bar (28 ÷ 41 kPa). Nie spuszczać powietrza z rozgrzanych opon celem wyregulowania ciśnienia, ponieważ może to doprowadzić do zbyt niskiego ciśnienia po ostygnięciu opon. Wymagane ciśnienie opon — patrz „Opony i obręcze kół” w rozdziale 8.

Sprawdzanie ciśnienia w oponach

Ciśnienie w oponach, w tym w oponie koła zapasowego, sprawdzać co najmniej raz w miesiącu.

Sposób sprawdzania

Korzystać z miernika ciśnienia wysokiej jakości. Nie można oceniać prawidłowości napompowania opony wyłącznie na podstawie jej wyglądu. Opony radialne mogą wydawać się napompowane prawidłowo nawet wtedy, gdy są napompowane niedostatecznie.

Odkręcić kapturek zaworu opony. Aby zmierzyć ciśnienie w oponie, przyłożyć mocno końcówkę miernika ciśnienia do zaworu opony. Jeżeli ciśnienie w zimnej oponie odpowiada ciśnieniu i obciążeniu pojazdu, podanemu na tabliczce informacyjnej, oznacza to, że jest prawidłowe i nie wymaga korekty. Jeżeli ciśnienie jest zbyt niskie, należy dopompować oponę, tak by osiągnąć prawidłowe ciśnienie. Pamiętać o przykręceniu kapturka zaworu. Brak kapturka może spowodować wniknięcie zanieczyszczeń lub wilgoci do zaworu, co może prowadzić do uchodzenia powietrza z opony. Jeżeli kapturek został zgubiony, należy jak najszybciej przykręcić nowy.

Jeżeli opona jest napompowana zbyt mocno, należy spuścić z niej nieco powietrza, przyciskając metalowy trzpień znajdujący się wewnątrz zaworu. Ponownie zmierzyć ciśnienie za pomocą miernika. Pamiętać o przykręceniu kapturka zaworu. Brak kapturka może spowodować wniknięcie zanieczyszczeń lub wilgoci do zaworu, co może prowadzić do uchodzenia powietrza z opony. Jeżeli kapturek został zgubiony, należy jak najszybciej przykręcić nowy.

Przekładanie kół

Aby uzyskać równomierne zużycie bieżnika, Hyundai zaleca przekładanie kół co 12 000 km lub — jeżeli opony zużywają się nierównomiernie — częściej.

Podczas przekładania kół należy sprawdzać ich wyważenie.

Podczas przekładania kół należy sprawdzać, czy opony nie są nierównomiernie zużyte ani uszkodzone. Nierównomierne wytarcie bieżnika zwykle spowodowane jest nieprawidłowym ciśnieniem w oponie, nieprawidłowo wyregulowaną geometrią kół, niewłaściwym wyważeniem koła, zbyt intensywnym hamowaniem lub pokonywaniem zakrętów z nadmierną prędkością. Należy sprawdzać, czy na bieżniku ani z boku opon nie widać nierówności ani wybrzuszeń. Jeżeli widoczne są odkształcenia opony, należy ją wymienić. Jeżeli widoczny jest oplot lub kord opony, należy ją wymienić. Po przełożeniu kół należy pamiętać o dostosowaniu ciśnienia w oponach kół przednich i tylnych, a także sprawdzić prawidłowość dokręcenia nakrętek kół (prawidłowy moment dokręcania: 11 ÷ 13 kGm).

Podczas przekładania kół należy sprawdzać stopień zużycia klocków hamulcowych.

Część zewnętrzna i wewnętrzna opony niesymetrycznej różnią się od siebie. Podczas zakładania opony niesymetrycznej pamiętać, by strona oznaczona napisem „outside” (zewnętrzna) znajdowała się po stronie zewnętrznej. Założenie opony stroną oznaczoną napisem „inside” (wewnętrzna) skierowaną na zewnątrz powoduje pogorszenie własności jezdnych.

Geometria i wyważanie kół

Aby zapewnić jak najdłuższą trwałość opon, najwyższe bezpieczeństwo jazdy i najlepsze cechy użytkowe, koła pojazdu mają fabrycznie wyregulowaną geometrię i są fabrycznie wyważone.

W większości przypadków ponowna regulacja ich geometrii nie jest konieczna. Jeżeli jednak opony zużywają się nieprawidłowo lub pojazd „ściąga” w jedną stronę, należy ponownie wyregulować geometrię kół.

Jeżeli na równej drodze wyczuwalne są drgania pojazdu, oznacza to, że może być konieczne ponowne wyważenie kół.

Niewłaściwe ciężarki wyważające mogą doprowadzić do uszkodzenia obręczy kół. Używać wyłącznie zaaprobowanych ciężarków.

Wymiana opon

W rowkach, biegnących wzdłuż bieżnika opon, znajdują się występy o wysokości 1,6 mm ponad dno rowka (patrz ilustracja). Występy te pełnią funkcję wskaźników zużycia opon. Ich położenie jest oznaczone na bokach opon. W oponach nowych powierzchnia bieżnika znajduje się wyżej, niż powierzchnia występów. Wraz ze zużywaniem się bieżnika jego powierzchnia zrównuje się z występami. Zrównanie się powierzchni bieżnika z powierzchnią występów oznacza, że grubość bieżnika opony wynosi mniej niż 1,6 mm. W takim przypadku należy niezwłocznie wymienić oponę.

Z wymianą opony nie należy czekać do momentu, aż powierzchnia bieżnika zrówna się z powierzchnią występów na całej szerokości opony.

Wymiana obręczy kół

Podczas wymiany obręczy kół należy upewnić się, że zakładane obręcze są identyczne z tymi, które były zamontowane fabrycznie (pod względem średnicy, szerokości i „odsadzenia”).

Własności jezdne opon

Opony ze zużytym bieżnikiem, nieprawidłowo napompowane lub toczące się po śliskiej nawierzchni mogą nie zapewniać odpowiednich własności jezdnych. Jeżeli powierzchnia bieżnika zrównała się z powierzchnią wskaźników zużycia opony, należy ją wymienić. Aby nie stracić panowania nad pojazdem, podczas jazdy w deszczu, po wodzie, śniegu lub oblodzonej jezdni należy zwolnić i zachować szczególną ostrożność.

Wyważanie kół

Zużywanie się bieżnika można ograniczyć nie tylko prawidłowym ciśnieniem w oponach, ale również prawidłowo wyregulowaną geometrią kół. Jeżeli zauważalne jest nierównomierne zużywanie się bieżnika, geometrię kół pojazdu powinna wyregulować Autoryzowana Stacja Obsługi (ASO).

Po założeniu nowych opon należy pamiętać o właściwym wyważeniu kół. Wyważenie podnosi bezpieczeństwo i komfort jazdy oraz podnosi trwałość opon. Ponadto koła należy wyważać po każdym zdjęciu lub wymianie opony.

Oznaczenia na bokach opon

Na bokach opon znajdują się oznaczenia, które określają ich podstawowe cechy, a także zawierają numer identyfikacyjny opony (TIN) oznaczający normę bezpieczeństwa opony. Numer TIN umożliwia identyfikację opony w przypadku tzw. akcji przywoławczej do serwisu.

1. Producent lub marka opony

Na każdej oponie znajduje się nazwa jej producenta lub marki.

2. Oznaczenie rozmiaru opony

Z boku opony znajduje się również oznaczenie jej rozmiaru. Znajomość rozmiaru opony jest niezbędna podczas wyboru nowej opony. Poniżej podano znaczenie liter i liczb w oznaczeniach rozmiarów opon.

Przykładowe oznaczenie rozmiaru opony

(faktyczny rozmiar opon w pojeździe może być inny w zależności od wersji):

205/55 R16 91H

Oznaczenia rozmiaru obręczy kół

Obręcze kół również noszą oznaczenia, których znajomość jest ważna podczas ich wymiany. Poniżej podano znaczenie liter i liczb w oznaczeniach rozmiarów obręczy.

Przykładowe oznaczenie rozmiaru obręczy:

6.5JX16

Indeksy prędkości

Poniższa tabela przedstawia indeksy prędkości opon stosowanych obecnie w samochodach osobowych. Literowy indeks prędkości stanowi część oznaczenia opony znajdującego się na jej boku. Litera indeksu oznacza maksymalną prędkość, z jaką może poruszać się pojazd wyposażony w dany typ opon.

Indeks prędkości	Prędkość maksymalna
S	180 km/h
T	190 km/h
H	210 km/h
V	240 km/h
Z	Powyżej 240 km/h

3. Data produkcji opony (TIN: Tire Identification Number — numer identyfikacyjny opony)

Wszystkie opony pojazdu, włącznie z oponą koła zapasowego, mające więcej niż 6 lat należy wymieniać na nowe. Data produkcji opon widnieje na bokach opon (zazwyczaj od wewnątrz), stanowiąc końcówkę tzw. kodu DOT opony. Kod DOT składa się z cyfr i liter. Datę produkcji opony przedstawiają ostatnie cztery znaki kodu DOT.

Kod DOT: XXXX XXXX OOOO

Pierwsza część kodu DOT to kod numeryczny zakładów produkcyjnych, środkowa część kodu to oznaczenie rozmiaru opony i rodzaju bieżnika, a ostatnie cztery znaki kodu określają tydzień i rok produkcji.

Na przykład:

Kod DOT XXXX XXXX 1516 oznacza, że opona wyprodukowana została w 15. tygodniu 2016 roku.

4. Rodzaj i skład opony

Liczba warstw osnowy — kordu opony pokrytego gumą. Podane są również materiały, z których wykonano oponę: stal, nylon, poliester itd. Litera „R” oznacza oponę radialną (osnowa opony składa się z kilku warstw ułożonych na przemian w dwóch kierunkach, pod różnym kątem, mniejszym niż 90°), litera „D” oznacza oponę diagonalną (osnowa ułożona krzyżowo — pod kątem 90°), litera „B” oznacza oponę opasaną.

5. Maksymalne dopuszczalne ciśnienie w oponie

Liczba ta oznacza maksymalne ciśnienie, jakie może panować wewnątrz opony. Nie należy przekraczać maksymalnego dopuszczalnego ciśnienia w oponie. Wymagane ciśnienie — patrz tabliczka nominalnego ciśnienia i obciążenia pojazdu.

6. Indeks maksymalnego obciążenia

Liczba ta oznacza maksymalne obciążenie w kilogramach i funtach, jakie może być przenoszone przez oponę. Podczas wymiany opon należy zawsze zakładać opony o takim samym indeksie obciążenia, jak indeks opon zamontowanych fabrycznie.

7. Znormalizowane oznaczenia jakości opon

Oznaczenia jakości opon mogą znajdować się na boku opony, pomiędzy podstawą bieżnika a miejscem maksymalnej szerokości opony.

Na przykład:

TREAD wear 200

TRACTION AA

TEMPERATURE A

Tread wear (odporność bieżnika)

Oznaczenie odporności na ścieranie to uniwersalny współczynnik, określający stopień zużywania się bieżnika w warunkach testowych, na określonym torze. Na przykład bieżnik opony z indeksem 150 zużywa się w warunkach testowych 1,5 raza bardziej, niż bieżnik opony z indeksem 100.

Należy jednak pamiętać, że własności opon mogą różnić się zasadniczo od własności podanych w oznaczeniach jakości i zależą od warunków ich użytkowania, a szczególnie od techniki jazdy, sposobu serwisowania pojazdu, charakterystyk pokonywanych dróg i klimatu.

Oznaczenia tego typu znajdują się na bokach opon samochodów osobowych. Indeks odporności wyznacza rodzaj opon standardowych i opcjonalnych, dostępnych dla danego pojazdu.

Traction (własności jezdne) – AA, A, B i C

Oznaczenia własności jezdnych — od własności najwyższej do najniższej — to: AA, A, B i C. Indeksy te oznaczają zdolność opony do zatrzymania się na mokrym podłożu, mierzoną w określonych warunkach testowych na asfalcie lub betonie. Opony z oznaczeniem C mogą mieć niskie własności jezdne.

Temperature (własności temperaturowe) – A, B i C

Oznaczenia własności temperaturowej — od własności najwyższej do najniższej — to: A, B i C. Indeksy te oznaczają wytrzymałość opony na wytwarzane ciepło i zdolność oddawania ciepła, mierzoną w określonych warunkach laboratoryjnych.

Przedłużające się oddziaływanie wysokiej temperatury może mieć negatywny wpływ na strukturę opony i skrócić jej trwałość, natomiast nadmierna temperatura może spowodować nagłe uszkodzenie opony. Indeksy B i A oznaczają lepsze własności, zmierzone w warunkach laboratoryjnych, niż minimalne własności wymagane przepisami.

Opony niskoprofilowe

Opony niskoprofilowe mają oznaczenie profilu mniejsze niż 50. Podkreślają one sportowy charakter pojazdu. Niewielka wysokość opony optymalizuje własności jezdne pojazdu i hamowanie. Może ona jednak obniżać komfort jazdy oraz zwiększać hałas w porównaniu z oponami zwykłymi.

Bezpieczniki

Układy elektryczne pojazdu są zabezpieczone przed uszkodzeniami spowodowanymi przeciążeniami za pomocą bezpieczników.

W pojeździe znajdują się 2 lub 3 skrzynki bezpieczników i przekaźników: jedna zlokalizowana jest pod deską rozdzielczą po stronie kierowcy, a pozostałe w przedziale elektrycznego silnika napędowego.

Jeżeli nie działa jedno ze świateł pojazdu, urządzeń elektrycznych lub jedna z lampek sygnalizacyjnych/ostrzegawczych, należy sprawdzić bezpiecznik zabezpieczający obwód danego elementu. Przepalenie bezpiecznika polega na stopieniu się przewodnika znajdującego się wewnątrz niego.

Jeżeli nie działają wszystkie układy elektryczne pojazdu, najpierw należy sprawdzić skrzynkę bezpieczników pod deską rozdzielczą po stronie kierowcy. Przed wymianą przepalonego bezpiecznika należy wyłączyć pojazd i wszystkie przełączniki, a następnie odłączyć zacisk ujemny (–) od akumulatora 12 V. Zawsze wymieniać bezpiecznik na nowy o takich samych parametrach.

Przepalenie się bezpiecznika sygnalizuje usterkę natury elektrycznej. W takim przypadku należy unikać włączania danego układu i natychmiast skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

W samochodzie stosowane są 3 rodzaje bezpieczników: płytkowe — do niskich natężeń prądu oraz kostkowe i wysokoprądowe — do wyższych natężeń prądu.

Wymiana bezpieczników pod deską rozdzielczą

1. Wyłączyć pojazd.

W przypadku braku właściwego bezpiecznika zapasowego w sytuacji awaryjnej należy użyć bezpiecznika tego samego typu i o tym samym amperażu, który zabezpiecza nieużywany obwód, np. obwód zapalniczki.

Jeżeli światła przednie lub inne wyposażenie elektryczne pojazdu nie działa, a bezpiecznik danego obwodu jest sprawny, należy sprawdzić bezpieczniki w skrzynce znajdującej się w przedziale elektrycznego silnika napędowego. Jeżeli bezpiecznik w tej skrzynce przepalił się, należy go wymienić na bezpiecznik o takim samym amperażu.

Wyłącznik bezpieczników (transportowy)

Wyłącznik bezpieczników (tzw. transportowy) umożliwia ograniczenie do minimum poboru prądu pojazdu pozostawionego na dłuższy czas, co zabezpiecza przed rozładowaniem akumulatora. Wyłącznik bezpieczników powinien być zawsze ustawiony w położeniu ON.

Ustawienie wyłącznika bezpieczników w położeniu OFF powoduje później konieczność ustawienia niektórych układów, takich jak system audio i zegar. Może również spowodować nieprawidłowe działanie inteligentnego kluczyka.

Jeżeli wyłącznik bezpieczników znajduje się w położeniu OFF, na wyświetlaczu LCD pojawia się komunikat „Turn on FUSE SWITCH” (włączyć wyłącznik bezpieczników).

Wymiana bezpieczników w przedziale elektrycznego silnika napędowego

Po sprawdzeniu skrzynki bezpieczników w przedziale elektrycznego silnika napędowego należy dokładnie założyć pokrywę skrzynki. Prawidłowe założenie pokrywy potwierdza charakterystyczne kliknięcie. W przeciwnym razie do skrzynki może dostać się woda i spowodować usterkę elektryczną.

Bezpieczniki wysokoprądowe

Jeżeli przepalił się bezpiecznik zabezpieczający obwód o wysokim natężeniu prądu należy:

W przypadku przepalenia się bezpiecznika wysokoprądowego należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Opis bezpieczników i przekaźników

Skrzynka bezpieczników pod deską rozdzielczą

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
Module 5		10 A	Elektrochromatyczne lusterko wsteczne, jednostka główna systemu audio-wideo i nawigacji (AVN), system audio, układ pamięci ustawień (IMS), moduł podgrzewania siedzeń tylnych, moduł automatycznego poziomowania świateł przednich, siłownik układu poziomowania świateł przednich lewy/prawy, układ wirtualnego brzmienia pracy silnika spalinowego, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem foteli przednich
Module 4		10 A	Moduł sterowania układem LKAS, moduł przełączników w desce rozdzielczej, moduł sterowania układem AEB, radar układu BSD lewy/prawy, przełącznik hamulca EPB
Interior Lamp		10 A	Lampka w osłonie przeciwsłonecznej lewej/prawej, lampka w konsoli podsufitowej, lampka oświetlenia bagażnika, ładowarka bezprzewodowa, czujnik deszczu
Air bag		15 A	Moduł sterowania układem SRS-Airbag
E- Shifter 1		10 A	Czujnik niezapięcia pasów bezpieczeństwa, przełączniki w konsoli przedniej
Ignition 1		25 A	Skrzynka bezpieczników i przekaźników PCB
Cluster		10 A	Zestaw wskaźników
Ignition 3 2		10 A	Moduł sterowania układem IPS, czujnik ładowania akumulatora wysokiego napięcia, lampka ostrzegawcza braku ładowania akumulatora 12 V, nagrzewnica PTC, jednostka główna systemu audio-wideo i nawigacji (AVN), zestaw wskaźników, moduł sterowania układem klimatyzacji
Memory 2		7,5 A	Aktywna klapa powietrza lewa/prawa
Module 8		10 A	Aktywna klapa powietrza lewa/prawa, pompa elektryczna płynu chłodzącego elektryczny silnik napędowy, czujnik VPD, moduł sterowania układem BMS, skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
Air bag Indicator		7,5 A	Zestaw wskaźników
Start		7,5 A	Moduł sterowania zasilaniem elektrycznym (EPCU), moduł sterowania inteligentnym kluczykiem

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
Module 2		10 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego, ładowarka bezprzewodowa, czujnik niezapięcia pasów bezpieczeństwa, moduł BCM, gniazdo ładowania USB, moduł sterowania inteligentnym kluczykiem, system audio, jednostka główna systemu audio-wideo i nawigacji (AVN), przełącznik elektrycznie sterowanych lusterek zewnętrznych, wzmacniacz
Button Start 3		7,5 A	Moduł sterowania inteligentnym kluczykiem
Memory 1		10 A	Zestaw wskaźników, układ pamięci ustawień (IMS), moduł BCM, moduł sterowania układem klimatyzacji, czujnik układu automatycznego włączania świateł i czujnik światła, moduł drzwi kierowcy, moduł drzwi pasażera, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych)
Multi Media		10 A	Jednostka główna systemu audio-wideo i nawigacji (AVN)
Ignition 3 3		10 A	Moduł sterowania układem klimatyzacji (CCM)
Ignition 3 1		10 A	Skrzynka przekaźników ICM
Electric Power Steering 1		7,5 A	Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
Tailgate		10A	Przekaźnik klapy bagażnika, czujnik ładowania akumulatora wysokiego napięcia, siłownik blokowania/odblokowania pokrywy gniazd ładowania
Button Start 1		15 A	Moduł sterowania inteligentnym kluczykiem
Module 7		7,5 A	Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych
Heated Steering		15 A	Moduł BCM

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
Sunroof		20 A	Silnik elektryczny okna dachowego
Power Window Right-hand		25 A	Przekaźnik elektrycznego sterowania szybami (prawymi), przełącznik elektrycznego sterowania szybą drzwi pasażera, moduł bezpiecznego podnoszenia szyby drzwi kierowcy
Power Window Left-hand		25 A	Przekaźnik elektrycznego sterowania szybami (lewymi), przełącznik elektrycznego sterowania szybą drzwi kierowcy, moduł bezpiecznego podnoszenia szyby drzwi pasażera
Button Start 2		7,5 A	Moduł immobilizera, moduł sterowania inteligentnym kluczykiem, przycisk zasilania (POWER)
Brake Switch		7,5 A	Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem
OBC		10 A	Ładowarka pokładowa (OBC)
Air conditioner		7,5 A	Jonizator powietrza, moduł sterowania układem klimatyzacji, sprężarka elektryczna układu klimatyzacji, skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
Washer		15 A	Przełącznik wielofunkcyjny
Seat Heater Rear		25 A	Moduł podgrzewania siedzeń tylnych
Charger		10 A	Moduł sterowania układem klimatyzacji (CCM), skrzynka przekaźników ICM (przekaźnik blokowania/odblokowania złącza ładowania)
Power Seat Driver		30 A	Przełącznik elektryczny regulacji ustawienia fotela kierowcy, układ pamięci ustawień (IMS)
AMP		30 A	Wzmacniacz
Module 1		10 A	Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera, złącze diagnostyczne (DLC), moduł sterowania układem AEB

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
Door Lock		20 A	Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik dodatkowej blokady zamków drzwi), antena inteligentnego kluczyka w klamce zewnętrznej drzwi kierowcy/pasażera, moduł w drzwiach kierowcy/pasażera
Wiper Front 2		10 A	Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)
Module 6		7,5 A	Moduł BCM, moduł sterowania inteligentnym kluczykiem
Seat Heater Front		25 A	Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich
Heated Mirror		10 A	Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera, moduł sterowania układem klimatyzacji
Rear Heated		25 A	Ogrzewanie szyby tylnej (+) (część górna)
Wiper Front 1		30 A	Silnik elektryczny wycieraczek, skrzynka B/P PCB (przekaźnik niskiego biegu wycieraczek przednich)

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego

Rodzaj	Symbol	Amperaż	Zabezpieczany obwód
Bezpiecznik wysokoprądowy		150 A	Przetwornica DC-DC niskiego napięcia, skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		60 A	Skrzynka bezpieczników i przekaźników PCB
		60 A	Moduł IGPM
		60 A	Moduł IGPM
		50 A	Moduł IGPM
		60 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		40 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		40 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		40 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		40 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		80 A	Moduł sterowania elektrycznym wspomaganiem układu kierowniczego (EPS)
Bezpiecznik		25 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		10 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego, wielofunkcyjne złącze diagnostyczne (MPCC)
		40 A	Moduł IGPM

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego

Rodzaj	Symbol	Amperaż	Zabezpieczany obwód
Bezpiecznik		30 A	Czujnik włączenia elektrycznego hamulca postojowego (EPB)
		30 A	Czujnik włączenia elektrycznego hamulca postojowego (EPB)
		40 A	Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
		30 A	Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
		40 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		20 A	Zapalniczka
		20 A	Gniazdo zasilania
		15 A	Moduł IGPM, podgrzewanie szyby tylnej (+) (część dolna)
		10 A	Moduł sterowania panoramicznym oknem dachowym (SCU), czujnik niezapięcia pasów bezpieczeństwa, przełączniki w konsoli przedniej
		10 A	Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego, sprężarka elektryczna układu klimatyzacji
		10 A	Pompa elektryczna płynu chłodzącego napęd elektryczny
		15 A	Skrzynka przekaźników ICM
		15 A	Aktywne klapy powietrza, skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego
		15 A	Moduł sterowania układem zarządzania akumulatorem (BMS)

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego

Rodzaj	Symbol	Amperaż	Zabezpieczany obwód
Bezpiecznik		10 A	Przekaźnik syreny autoalarmu
		10 A	Moduł sterowania zasilaniem elektrycznym (EPCU)
		10 A	Wielofunkcyjne złącze diagnostyczne, moduł sterowania układem IBAU
		10 A	Moduł sterowania zasilaniem elektrycznym (EPCU), ładowarka pokładowa (OBC), przekaźnik VPD, moduł sterowania układem zarządzania akumulatorem (BMS)
		15 A	Moduł sterowania zasilaniem elektrycznym (EPCU)
		20 A	Skrzynka bezpieczników i przekaźników PCB
		20 A	Przekaźnik sygnalizatora dźwiękowego

Skrzynka bezpieczników i przekaźników w przedziale elektrycznego silnika napędowego (osłona zacisków akumulatora 12 V)

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w niniejszej Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Po sprawdzeniu skrzynki bezpieczników w przedziale elektrycznego silnika napędowego należy dokładnie założyć pokrywę skrzynki. W przeciwnym razie do skrzynki może dostać się woda i spowodować usterkę elektryczną.

Żarówki

Większość żarówek pojazdu powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai. W wielu przypadkach wymiana żarówki jest utrudniona, ponieważ by uzyskać do niej swobodny dostęp należy zdemontować sąsiednie elementy. Dotyczy to szczególnie wymiany żarówek świateł przednich.

Nieostrożny demontaż/montaż lamp przednich może spowodować uszkodzenie pojazdu.

Po jeździe w intensywnym deszczu lub po wyjeździe z myjni lampy mogą być zaparowane. Zjawisko to powstaje w wyniku różnicy pomiędzy temperaturą wnętrza lampy a temperaturą otoczenia. Parowanie lamp przypomina parowanie szyb podczas jazdy w deszczu i nie oznacza ich nieszczelności. Jeżeli jednak woda przecieka do obwodów żarówek, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymiana żarówek świateł przednich, świateł pozycyjnych i kierunkowskazów

Typ A

Zmiana świateł z ruchu lewostronnego na prawostronny i odwrotnie

Wiązka świateł mijania jest asymetryczna. W przypadku wyjazdu do kraju, w którym ruch odbywa się po przeciwnej stronie, niesymetryczna wiązka świetlna może oślepiać kierowców pojazdów nadjeżdżających z przeciwka. Aby unikać oślepiania, przepisy obowiązujące w Unii Europejskiej wymagają zastosowania różnych rozwiązań technicznych (np. układ automatycznej zmiany, naklejki na lampy, kierowanie w dół).

Lampy przednie tego modelu samochodu są zaprojektowane tak, by nie oślepiać kierowców nadjeżdżających z przeciwka. Dlatego nie trzeba dokonywać żadnych zmian w przypadku wyjazdu do kraju o innej organizacji ruchu drogowego.

Światła przednie i światła pozycyjne

Po wypadku lub demontażu i montażu lamp przednich regulację ustawienia świateł przednich powinna przeprowadzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Kierunkowskazy

Typ B

Światła przednie (mijania) i światła pozycyjne/kierunkowskazy

Jeżeli żarówka nie świeci się, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Po wypadku lub demontażu i montażu lamp przednich regulację ustawienia świateł przednich powinna przeprowadzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Zmiana świateł z ruchu lewostronnego na prawostronny i odwrotnie

Wiązka świateł mijania jest asymetryczna. W przypadku wyjazdu do kraju, w którym ruch odbywa się po przeciwnej stronie, niesymetryczna wiązka świetlna może oślepiać kierowców pojazdów nadjeżdżających z przeciwka. Aby unikać oślepiania, przepisy obowiązujące w Unii Europejskiej wymagają zastosowania różnych rozwiązań technicznych (np. układ automatycznej zmiany, naklejki na lampy, kierowanie w dół). Lampy przednie tego modelu samochodu są zaprojektowane tak, by nie oślepiać kierowców nadjeżdżających z przeciwka. Dlatego nie trzeba dokonywać żadnych zmian w przypadku wyjazdu do kraju o innej organizacji ruchu drogowego.

Światła przednie (mijania)

Poziomowanie świateł przednich

Poziomowanie świateł przednich

Aby ustawić światła drogowe w pionie obracać wkrętakiem.

Ustawianie świateł

Typ A

Jednostka: mm

Stan pojazdu	H1	H2	W1	W2
Bez kierowcy	715	688	1462	1238
Z kierowcą	708	681	1462	1238

Typ B

Jednostka: mm

Stan pojazdu	H1	H2	W1	W2
Bez kierowcy	706	680	1347	1164
Z kierowcą	699	673	1347	1164

Światła mijania

Światła do jazdy dziennej

Jeżeli światła diodowe nie świecą się, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymiana żarówek kierunkowskazów bocznych

Jeżeli światła diodowe nie świecą się, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymiana żarówek tylnych lamp zespolonych

Światła stopu i pozycyjne

Jeżeli światła diodowe nie świecą się, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Kierunkowskazy

Światła cofania

Światła przeciwmgielne tylne

Jeżeli światła diodowe nie świecą się, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Dodatkowe światło stopu

Jeżeli dodatkowe światło stopu nie działa, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Wymiana żarówki oświetlenia tablicy rejestracyjnej

Wymiana żarówek lampek oświetlenia wnętrza

Lampki oświetlenia punktowego i lampka ogólnego oświetlenia wnętrza

Jeżeli lampki diodowe nie świecą się, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lampki oświetlenia punktowego, lampka ogólnego oświetlenia wnętrza, lampki w osłonach przeciwsłonecznych i lampka oświetlenia bagażnika

Uważać, by nie zabrudzić ani nie uszkodzić kloszy, wypustów ani opraw lampek.

Dbałość o wygląd pojazdu

Dbałość o nadwozie

Uwagi ogólne

W przypadku stosowania chemicznego środka czyszczącego lub polerującego należy przestrzegać instrukcji jego stosowania. Przeczytać dokładnie i stosować się do wszystkich wytycznych oraz ostrzeżeń na opakowaniu.

Mycie ciśnieniowe

Niewystarczająca odległość i/lub nadmierne ciśnienie mogą spowodować uszkodzenie elementów pojazdu i/lub wniknięcie wody do wnętrza.

Dbałość o lakier

Mycie

Aby chronić pojazd przed korozją i pogorszeniem wyglądu, należy go dokładnie i regularnie (przynajmniej raz w miesiącu) myć ciepłą lub zimną wodą.

Jeżeli samochód jest używany do jazdy po bezdrożach, należy go myć po każdej takiej jeździe. Należy zachowywać szczególną staranność podczas usuwania nagromadzonej soli, błota i wszelkich innych zanieczyszczeń. Upewniać się, że otwory odpływowe wody w dolnych krawędziach drzwi i progach są czyste i suche.

Jeżeli insekty, kawałki smoły/asfaltu, żywica, sok z kwiatów drzew, ptasie odchody, zanieczyszczenia przemysłowe i inne pozostałości tego typu nie są natychmiast usuwane, mogą uszkodzić lakier pojazdu.

Nawet natychmiastowe umycie samochodu bieżącą wodą może nie zapewnić całkowitego usunięcia pozostałości tego typu. Do mycia pojazdu należy używać łagodnego środka myjącego, bezpiecznego dla powłok lakierowych.

Po umyciu dokładnie spłukać nadwozie ciepłą lub zimną wodą. Nie pozwalać, by pozostałości środka myjącego zaschły na lakierze.

Woskowanie

Powłoka woskowa chroni powłokę lakierową przed zanieczyszczeniami. Woskowanie nadwozia pomaga w jego ochronie.

Nadwozie można woskować, kiedy nie ma na nim już kropel wody.

Przed nawoskowaniem nadwozia należy je zawsze dokładnie umyć i wysuszyć. Należy stosować wysokiej jakości wosk płynny lub w paście i przestrzegać wytycznych producenta. Aby zabezpieczyć i zapewnić połysk, należy woskować wszystkie lakierowane elementy metalowe.

Dokładne usuwanie oleju, smoły, asfaltu i podobnych pozostałości zwykle prowadzi do jednoczesnego wytarcia wosku z nadwozia. W takim przypadku należy pamiętać o ponownym nałożeniu wosku na umyte miejsca.

Naprawa uszkodzonego lakieru

Głębokie rysy i odpryski lakieru należy niezwłocznie usuwać lub zabezpieczać. Odsłonięty metal szybko koroduje i może w przyszłości wymagać kosztownej naprawy.

Jeżeli pojazd jest uszkodzony i wymaga naprawy blacharskiej, należy upewnić się, że warsztat blacharsko-lakierniczy zabezpieczy przed korozją naprawione lub wymienione elementy.

Dbałość o elementy chromowane

Dbałość o podwozie

Na podwoziu gromadzą się substancje sprzyjające korozji, stosowane do rozpuszczania śniegu i lodu na drogach (np. sól). Jeżeli substancje te nie są usuwane, może dojść do przyspieszonej korozji takich elementów, jak np. blachy podwozia — nawet jeżeli zostały one zabezpieczone przed korozją.

Dlatego raz w miesiącu, po każdej jeździe terenowej i na koniec zimy należy dokładnie myć podwozie i nadkola ciepłą lub zimną wodą. Podwozie należy myć ze szczególną starannością, ponieważ nie widać na nim błota ani zanieczyszczeń. Należy jednak pamiętać, że zwilżony, ale nie usunięty dokładnie brud również jest źródłem korozji. Dolne krawędzie drzwi, progi i elementy podwozia pojazdu mają otwory odpływowe. Otwory te muszą być drożne, ponieważ woda uwięziona w profilach może powodować korozję.

Dbałość o obręcze ze stopu lekkiego

Obręcze ze stopu lekkiego (tzw. aluminiowe) pokryte są przezroczystą powłoką zabezpieczającą.

Zabezpieczenie antykorozyjne

Ochrona pojazdu przed korozją

Pojazdy marki Hyundai, projektowane zgodnie z najlepszymi zasadami i produkowane z zastosowaniem najnowszych technologii, prezentują najwyższy światowy poziom zabezpieczenia przed korozją. W zakładach produkcyjnych nie można jednak zapewnić absolutnego zabezpieczenia antykorozyjnego, skutecznego przez cały okres eksploatacji pojazdu. Aby osiągnąć długotrwałą odporność na korozję, niezbędny jest również udział i dbałość Właściciela pojazdu.

Główne przyczyny korozji

Najczęstsze przyczyny korozji pojazdów to:

Obszary podwyższonego ryzyka korozji

Szczególnie ważne jest zabezpieczenie antykorozyjne pojazdu użytkowanego na obszarze sprzyjającym powstawaniu korozji. Najczęstsze przyczyny przyspieszonej korozji to sól drogowa, środki chemiczne stosowane do czyszczenia ulic, bliskość morza i zanieczyszczenia przemysłowe.

Wilgoć sprzyja korozji

Najczęstszą przyczyną korozji jest wilgoć. Z tego powodu wysoka wilgotność powietrza sprzyja korozji, szczególnie w temperaturach nieznacznie przekraczających 0°C. W takich warunkach powoli parująca wilgoć utrzymuje na powierzchni pojazdu zanieczyszczenia sprzyjające korozji (np. błoto).

Szczególnie niebezpieczne jest błoto, ponieważ schnie powoli i długo utrzymuje wilgoć w styczności z pojazdem. Nawet jeżeli błoto wydaje się wyschnięte, od strony pojazdu może utrzymywać wilgoć i sprzyjać korozji.

Proces korozji elementów, które nie są prawidłowo wentylowane, mogą również przyspieszać wysokie temperatury. Dlatego szczególnie ważne jest utrzymywanie samochodu w czystości, wolnego od błota i innych zanieczyszczeń. Dotyczy to nie tylko powierzchni widocznych, ale również podwozia.

Przeciwdziałanie korozji

Utrzymywanie czystości pojazdu

Najlepszym sposobem ochrony pojazdu przed korozją jest utrzymywanie pojazdu w czystości, wolnego od sprzyjających jej substancji. Szczególnie ważna jest dbałość o czystość podwozia.

Unikanie wilgoci w garażu

Nie pozostawiać pojazdu w wilgotnym, słabo wentylowanym garażu. Warunki te sprzyjają powstawaniu korozji. Ważne jest, by nie myć samochodu w garażu ani nie wjeżdżać do garażu samochodem mokrym, pokrytym śniegiem, lodem czy błotem. Nawet ogrzewany garaż sprzyja korozji, jeżeli nie jest dobrze przewietrzany.

Dbałość o dobry stan lakieru i elementów nadwozia

Aby zapobiegać korozji, wszelkie rysy lub odpryski lakieru należy niezwłocznie pokrywać lakierem zaprawkowym. Jeżeli widoczny jest goły metal, niezbędna jest pomoc specjalistycznego warsztatu blacharsko-lakierniczego.

Odchody ptaków szczególnie sprzyjają korozji i już po kilku godzinach mogą uszkodzić lakier. Pamiętać o niezwłocznym usuwaniu ptasich odchodów z pojazdu.

Dbałość o wnętrze

Wytyczne ogólne

Chronić elementy wnętrza przed kontaktem z substancjami chemicznymi, takimi jak perfumy, kremy czy olejki kosmetyczne. Substancje te mogą spowodować odbarwienie lub uszkodzenie wspomnianych elementów. Jeżeli doszło do kontaktu tych substancji z elementem wnętrza, należy go natychmiast wytrzeć. Podczas czyszczenia elementów winylowych należy stosować się do wytycznych podanych poniżej.

Czyszczenie tapicerki i elementów plastikowych wnętrza

Winyl

Kurz lub zabrudzenia elementów wykonanych z winylu usuwać za pomocą szczotki do ubrań lub odkurzacza. Elementy winylowe czyścić specjalnym środkiem do winylu.

Tkaniny

Kurz lub zabrudzenia tkanin usuwać za pomocą szczotki do ubrań lub odkurzacza. Czyścić wodą z łagodnym płynem zalecanym do tapicerek lub dywanów. Plamy usuwać natychmiast za pomocą specjalnego środka do wywabiania plam z tkanin. Jeżeli plama nie zostanie natychmiast usunięta, może dojść do trwałego odbarwienia tkaniny. Ponadto niewłaściwie pielęgnowane tkaniny mogą utracić swoje niepalne właściwości.

Czyszczenie pasów bezpieczeństwa

Pasy bezpieczeństwa czyścić wodą z łagodnym płynem zalecanym do tapicerek lub dywanów. Przestrzegać instrukcji użycia płynu. Nie wybielać ani nie barwić pasów bezpieczeństwa, ponieważ może to osłabić ich strukturę.

Czyszczenie szyb od wewnątrz

Jeżeli wewnętrzna powierzchnia szyb zaparowała (lub jest pokryta cienką warstwą oleju, smaru albo wosku), należy oczyścić ją za pomocą środka do mycia szyb. Przestrzegać instrukcji użycia tego środka.
