Za kierownicą

OSTRZEŻENIE

Tlenek węgla (CO) to gaz trujący. Wdychanie tlenku węgla może spowodować utratę przytomności i powoduje zagrożenie życia.

Spaliny silnikowe zawierają tlenek węgla, który jest bezbarwny i bezwonny.

Nie wdychać spalin.

Jeżeli w pojeździe wyczuwalny jest zapach spalin, należy natychmiast otworzyć okna. Wdychanie tlenku węgla może spowodować utratę przytomności i stanowi zagrożenie życia.

Układ wydechowy musi być absolutnie szczelny.

Układ wydechowy należy sprawdzać przy każdym podniesieniu pojazdu (dla wymiany oleju lub z innego powodu). Jeżeli odgłosy emitowane przez układ wydechowy zmieniły się lub jeżeli w spód pojazdu uderzył jakiś przedmiot, układ wydechowy powinna niezwłocznie sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Nie uruchamiać silnika spalinowego w zamkniętych pomieszczeniach.

Pozostawianie pracującego silnika spalinowego na biegu jałowym w garażu jest niebezpieczne nawet przy otwartych drzwiach garażu. W garażu silnik nie powinien pracować przez czas dłuższy niż potrzebny do wyjazdu z garażu.

Jeżeli w pojeździe znajdują się pasażerowie, unikać pozostawiania przez dłuższy czas silnika pracującego na biegu jałowym.

Jeżeli w pojeździe są pasażerowie, a konieczne jest pozostawienie silnika pracującego na biegu jałowym przez dłuższy czas, można to zrobić wyłącznie na otwartej przestrzeni. Należy w takim przypadku włączyć dopływ powietrza z zewnątrz i wysoki bieg dmuchawy — zapewni to dopływ świeżego powietrza do wnętrza.

Nie zasłaniać wlotów powietrza.

Aby zapewnić prawidłowe działanie wentylacji, należy upewnić się, że wloty powietrza przed szybą czołową nie są przykryte śniegiem, lodem, liśćmi ani innymi przedmiotami.

W przypadku konieczności jazdy z otwartą klapą bagażnika:

Zamknąć wszystkie okna.

Otworzyć wyloty powietrza w desce rozdzielczej.

Włączyć dopływ powietrza z zewnątrz, nawiew na podłogę lub na twarz i wysoki bieg dmuchawy.

Przed rozpoczęciem jazdy

Przed zajęciem miejsca w pojeździe

• Upewnić się, że wszystkie szyby, lusterka zewnętrzne oraz lampy są czyste i niezasłonięte.

• Usunąć z nich szron, śnieg lub lód.

• Sprawdzić wzrokowo, czy opony nie są nierównomiernie zużyte ani uszkodzone.

• Sprawdzić, czy pod pojazdem nie ma śladów wycieków.

• Przed rozpoczęciem cofania upewnić się, że za pojazdem nie ma żadnych przeszkód.

Przed ruszeniem

• Upewnić się, że maska silnika, klapa bagażnika oraz wszystkie drzwi są prawidłowo zamknięte i zablokowane.

• Wyregulować ustawienie fotela kierowcy i kierownicy.

• Prawidłowo ustawić wewnętrzne lusterko wsteczne i lusterka zewnętrzne.

• Sprawdzić, czy działają wszystkie światła.

• Zapiąć pasy bezpieczeństwa. Sprawdzić, czy wszyscy pasażerowie zapięli pasy bezpieczeństwa.

• Włączyć stacyjkę (stan ON) i sprawdzić wskaźniki oraz lampki w zestawie wskaźników, a także komunikaty na wyświetlaczu.

• Sprawdzić, czy wszystkie przewożone przedmioty są prawidłowo umieszczone i zamocowane.

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, należy stosować następujące środki ostrożności:

• ZAWSZE zapinać pasy bezpieczeństwa. Podczas jazdy kierowca i wszyscy pasażerowie muszą mieć prawidłowo zapięte pasy bezpieczeństwa. Więcej informacji podano w podrozdziale „Pasy bezpieczeństwa” w rozdziale 2.

• Podczas prowadzenia pojazdu zawsze stosować zasadę ograniczonego zaufania. Zakładać, że inni kierowcy lub piesi mogą nie zachowywać uwagi i popełniać błędy.

• Koncentrować się na prowadzeniu. Dekoncentracja kierowcy może być przyczyną wypadków.

• Utrzymywać bezpieczną odległość od pojazdu poprzedzającego.

OSTRZEŻENIE

NIGDY nie prowadzić pojazdu po spożyciu alkoholu lub środków odurzających.

Spożywanie alkoholu lub środków odurzających przed prowadzeniem jest niebezpieczne i może doprowadzić do wypadku powodującego POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA.

Prowadzenie w stanie nietrzeźwym to główna przyczyna śmiertelnych wypadków drogowych. Nawet niewielka ilość alkoholu wpływa negatywnie na refleks kierowcy oraz jego sposób odbierania i oceny sytuacji na drodze. Spożycie nawet bardzo niewielkiej ilości alkoholu może ograniczyć zdolność kierowcy do reagowania na zmianę warunków i sytuacje niebezpieczne. Każda dodatkowa ilość spożytego alkoholu wydłuża czas reakcji.

Prowadzenie pod wpływem narkotyków lub innych środków odurzających jest równie lub nawet bardziej niebezpieczne niż pod wpływem alkoholu.

Po spożyciu alkoholu, narkotyków lub innych środków odurzających zdecydowanie rośnie ryzyko spowodowania poważnego wypadku. Nie wolno kierować pojazdem pod wpływem alkoholu, narkotyków ani innych środków odurzających. Nie należy również wsiadać do pojazdu prowadzonego przez osobę pod wpływem substancji zabronionych. W takim przypadku należy skorzystać z pomocy innego kierowcy lub zamówić taksówkę.

Stacyjka

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, należy stosować następujące środki ostrożności:

• NIGDY nie zezwalać dzieciom ani innym osobom nieznającym pojazdu na dotykanie stacyjki ani żadnych elementów sterowania pojazdem. Może to spowodować nagłe ruszenie pojazdu.

• Podczas jazdy NIGDY nie sięgać przez kierownicę do stacyjki ani do żadnych innych elementów sterowania. Może to doprowadzić do utraty panowania nad pojazdem i wypadku.

Stacyjka na kluczyk (jeżeli występuje)

OSTRZEŻENIE

• Podczas jazdy NIGDY nie ustawiać kluczyka w położeniu LOCK ani ACC, z wyjątkiem sytuacji awaryjnych. Powoduje to wyłączenie silnika, a zatem również wspomagania układu kierowniczego i hamulcowego.

Utrudnia to kierowanie oraz hamowanie i może w konsekwencji doprowadzić do wypadku.

• Przed opuszczeniem pojazdu kierowca powinien zawsze upewnić się, że włączony jest 1. bieg (mech. skrzynia biegów)/selektor znajduje się w położeniu P (aut./dwusprzęgłowa skrzynia biegów), włączyć hamulec postojowy i ustawić kluczyk w położeniu LOCK.

W przypadku niezachowania tych środków ostrożności pojazd może niespodziewanie ruszyć.

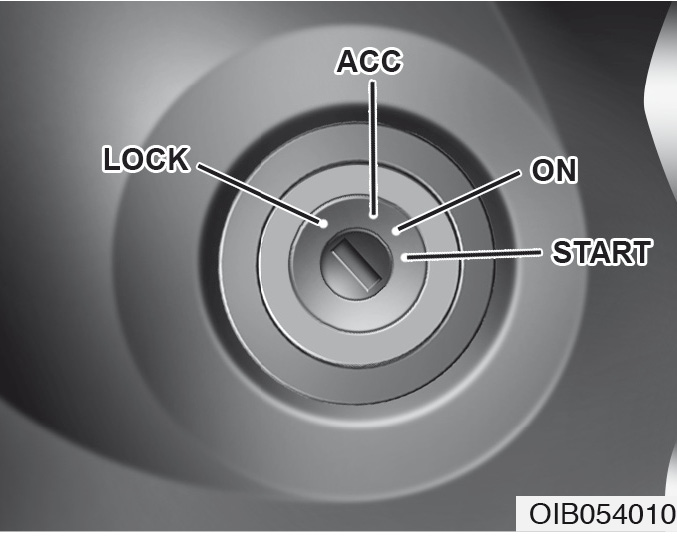

Położenia kluczyka w stacyjce

Położenie kluczyka	Działanie	Uwagi
LOCK	Kluczyk można wyjąć ze stacyjki wyłącznie w położeniu LOCK.	Włącza się wtedy blokada kierownicy zabezpieczająca przed kradzieżą (jeżeli występuje).
ACC	Można używać akcesoriów elektrycznych.	Kierownica jest odblokowana. Jeżeli ustawienie kluczyka w położeniu ACC jest utrudnione, aby zwolnić blokadę kierownicy należy przekręcając kluczyk nieznacznie poruszyć kierownicą w prawo i w lewo.
ON	Położenie to jest normalnym położeniem kluczyka po uruchomieniu silnika. Dostępne są wszystkie funkcje i akcesoria. Po ustawieniu kluczyka z położenia ACC do położenia ON można sprawdzić lampki ostrzegawcze.	Aby zapobiec rozładowaniu akumulatora, nie należy pozostawiać kluczyka w położeniu ON przy wyłączonym silniku.
START	Przekręcenie i przytrzymanie kluczyka w położeniu START powoduje uruchomienie silnika. Po zwolnieniu kluczyk powraca do położenia ON.	Rozrusznik pracuje do momentu zwolnienia kluczyka.

Uruchamianie silnika

OSTRZEŻENIE

• Do prowadzenia pojazdu należy zawsze zakładać odpowiednie obuwie. Niewłaściwe obuwie, takie jak buty na wysokich obcasach, buty narciarskie, sandały, klapki itp., może przeszkadzać w prawidłowym naciskaniu pedału hamulca, przyspieszenia i/lub sprzęgła.

• Nie uruchamiać pojazdu przy naciśniętym pedale przyspieszenia. Może to spowodować ruszenie pojazdu i doprowadzić do wypadku.

• Jeżeli prędkość obrotowa silnika jest podwyższona, przed zwolnieniem pedału hamulca poczekać aż spadnie. Zwolnienie pedału hamulca przy wysokiej prędkości obrotowej może spowodować nieoczekiwane ruszenie pojazdu.

Uruchamianie silnika benzynowego

Pojazdy z mechaniczną skrzynią biegów:

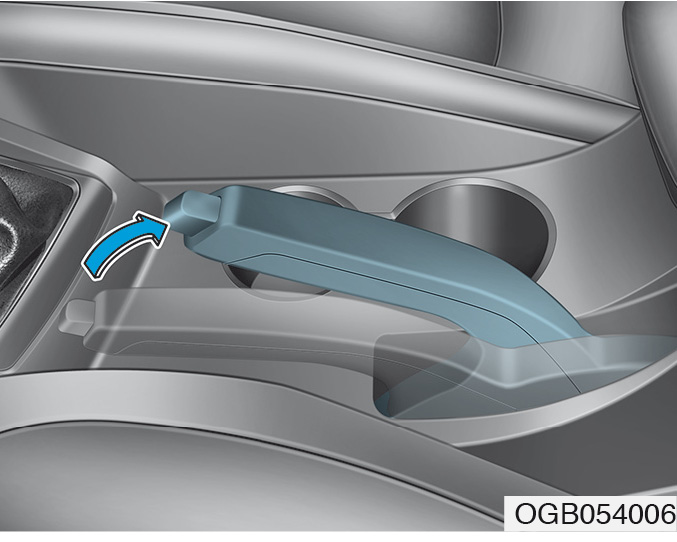

1. Upewnić się, że hamulec postojowy jest włączony.

2. Upewnić się, że dźwignia zmiany biegów znajduje się w położeniu neutralnym.

3. Wcisnąć pedał sprzęgła i pedał hamulca.

4. Ustawić kluczyk w położeniu START. Przytrzymać kluczyk w tym położeniu (przez maksymalnie 10 sekund) do momentu uruchomienia silnika, a następnie zwolnić kluczyk.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT):

1. Upewnić się, że hamulec postojowy jest włączony.

2. Upewnić się, że selektor skrzyni biegów znajduje się w położeniu P.

3. Wcisnąć pedał hamulca.

4. Ustawić kluczyk w położeniu START. Przytrzymać kluczyk w tym położeniu (przez maksymalnie 10 sekund) do momentu uruchomienia silnika, a następnie zwolnić kluczyk.

Informacja

• Nie czekać na rozgrzanie silnika w stojącym pojeździe.

Aby rozgrzać silnik, należy rozpocząć jazdę, utrzymując umiarkowaną prędkość obrotową (unikać gwałtownego zwiększania i zmniejszania prędkości obrotowej).

• Zawsze uruchamiać silnik przy wciśniętym pedale hamulca. Podczas uruchamiania silnika nie naciskać pedału przyspieszenia. Podczas rozgrzewania silnika nie zwiększać nadmiernie prędkości obrotowej.

Uruchamianie silnika wysokoprężnego

Przed uruchomieniem zimnego silnika wysokoprężnego należy włączyć świece żarowe. Następnie przed rozpoczęciem jazdy należy poczekać, aż uruchomiony silnik rozgrzeje się.

Pojazdy z mechaniczną skrzynią biegów:

1. Upewnić się, że hamulec postojowy jest włączony.

2. Upewnić się, że dźwignia zmiany biegów znajduje się w położeniu neutralnym.

3. Wcisnąć pedał sprzęgła i pedał hamulca.

4. Aby włączyć świece żarowe podgrzewające komory spalania, należy ustawić kluczyk w położeniu ON. Włącza się lampka sygnalizacyjna działania świec żarowych .

5. Po zgaśnięciu lampki sygnalizacyjnej działania świec żarowych ustawić kluczyk w położeniu START. Przytrzymać kluczyk w tym położeniu (przez maksymalnie 10 sekund) do momentu uruchomienia silnika, a następnie zwolnić kluczyk.

Informacja

Jeżeli silnik nie uruchomi się w ciągu 10 sekund od momentu wyłączenia świec żarowych, należy włączyć je ponownie. W tym celu należy ustawić kluczyk w położeniu LOCK i poczekać 10 sekund. Aby ponownie włączyć świece żarowe, należy ustawić kluczyk w położeniu ON.

Uruchamianie i wyłączanie silnika z turbosprężarką

1. Nie zwiększać prędkości obrotowej silnika zaraz po jego uruchomieniu.

Aby zapewnić prawidłowe smarowanie turbosprężarki, po uruchomieniu zimnego silnika powinien on pracować przez chwilę na biegu jałowym.

2. Po jeździe z wysoką prędkością lub z dużym obciążeniem silnika przed wyłączeniem silnik powinien pracować przez ok. 1 minutę na biegu jałowym.

Umożliwia to schłodzenie turbosprężarki przed wyłączeniem silnika.

UWAGA

Jeżeli silnik pracował pod dużym obciążeniem, nie należy wyłączać go natychmiast po zatrzymaniu pojazdu. Może to spowodować poważne uszkodzenie silnika lub turbosprężarki.

UWAGA

Aby uniknąć uszkodzenia pojazdu:

• Nie przytrzymywać kluczyka w położeniu START przez więcej niż 10 sekund. Przed podjęciem ponownej próby uruchomienia silnika poczekać od 5 do 10 sekund.

• Nie ustawiać kluczyka w położeniu START przy pracującym silniku, ponieważ może to spowodować uszkodzenie rozrusznika.

• Jeżeli silnik zgasł podczas jazdy, o ile warunki drogowe na to pozwalają, można podczas jazdy ustawić dźwignię zmiany biegów w położeniu neutralnym i włączając rozrusznik (stan START stacyjki), spróbować ponownie uruchomić silnik.

• Nie podejmować prób uruchomienia silnika, pchając lub ciągnąc pojazd.

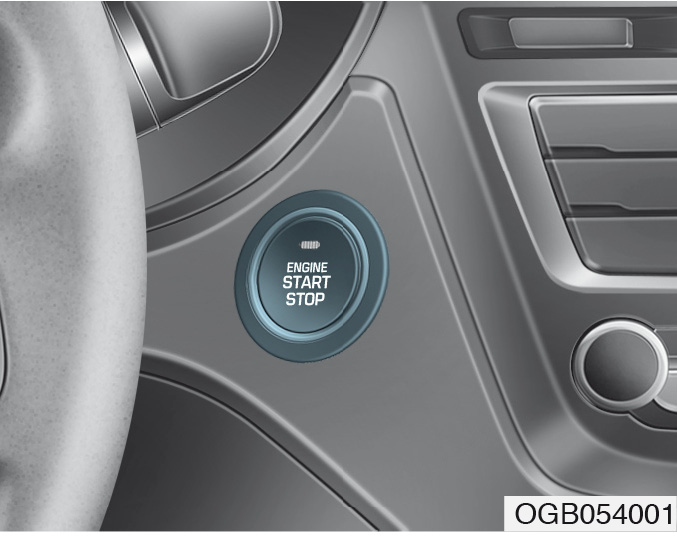

Przycisk Start/Stop (jeżeli występuje)

Podświetlenie przycisku Start/Stop włącza się po otwarciu drzwi przednich i gaśnie po 30 sekundach od momentu zamknięcia drzwi.

OSTRZEŻENIE

Aby uniknąć zagrożenia zdrowia lub życia, nigdy nie zezwalać dzieciom ani innym osobom nieznającym pojazdu na dotykanie przycisku Start/Stop ani elementów sterowania pojazdem. Może to spowodować nagłe ruszenie pojazdu.

OSTRZEŻENIE

Wyłączanie silnika w sytuacji awaryjnej:

Przez ponad 2 sekundy naciskać przycisk Start/Stop lub w ciągu 3 sekund trzykrotnie szybko nacisnąć i zwolnić przycisk Start/Stop.

Jeżeli pojazd jedzie wybiegiem, można ponownie uruchomić silnik bez wciskania pedału hamulca, ustawiając dźwignię zmiany biegów w położeniu neutralnym i naciskając przycisk Start/Stop.

OSTRZEŻENIE

• NIGDY nie naciskać przycisku Start/Stop podczas jazdy, z wyjątkiem sytuacji awaryjnych. Powoduje to wyłączenie silnika, a zatem również wspomagania układu kierowniczego i hamulcowego.

Utrudnia to kierowanie oraz hamowanie i może w konsekwencji doprowadzić do wypadku.

• Przed opuszczeniem pojazdu kierowca powinien zawsze upewnić się, że selektor skrzyni biegów znajduje się w położeniu P, włączyć hamulec postojowy, wyłączyć stacyjkę (stan LOCK/OFF) i zabrać inteligentny kluczyk ze sobą. W przypadku niezachowania tych środków ostrożności pojazd może niespodziewanie ruszyć.

• Podczas jazdy NIGDY nie sięgać przez kierownicę do przycisku Start/Stop ani do żadnych innych elementów sterowania. Może to doprowadzić do utraty panowania nad pojazdem i wypadku.

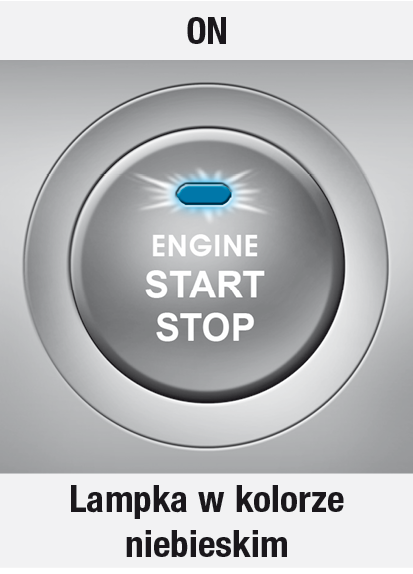

Stany przycisku Start/Stop

– Pojazdy z mechaniczną skrzynią biegów

Stan przycisku

Działanie

Uwagi

Aby wyłączyć silnik, należy zatrzymać pojazd i nacisnąć przycisk Start/Stop.

Włącza się wtedy blokada kierownicy zabezpieczająca przed kradzieżą.

Jeżeli drzwi kierowcy zostaną otwarte, a kierownica nie jest prawidłowo zablokowana, rozlega się dźwiękowy sygnał ostrzegawczy.

Przy wyłączonej stacyjce (stan OFF) bez naciskania pedału sprzęgła nacisnąć przycisk Start/Stop.

Można używać akcesoriów elektrycznych.

Kierownica jest odblokowana.

Aby zapobiec rozładowaniu akumulatora, po 1 godzinie przycisk Start/Stop przełącza się automatycznie ze stanu ACC w stan OFF.

Jeżeli kierownica nie odblokuje się prawidłowo, przycisk Start/Stop nie działa. Aby w takim przypadku zwolnić blokadę kierownicy, należy nacisnąć przycisk Start/Stop, skręcając kierownicą na przemian w lewo i w prawo.

– Pojazdy z mechaniczną skrzynią biegów

Stan przycisku

Działanie

Uwagi

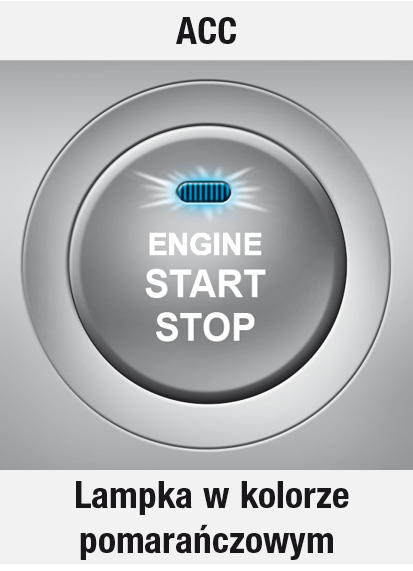

Przy stacyjce w stanie ACC bez wciskania pedału sprzęgła nacisnąć przycisk Start/Stop.

Przed uruchomieniem silnika można sprawdzić lampki ostrzegawcze w zestawie wskaźników.

Aby zapobiec rozładowaniu akumulatora, nie należy pozostawiać przycisku Start/Stop w stanie ON przy wyłączonym silniku.

Aby uruchomić silnik, wcisnąć pedał sprzęgła i pedał hamulca, ustawić dźwignię zmiany biegów w położeniu neutralnym, a następnie nacisnąć przycisk Start/Stop.

Naciśnięcie przycisku Start/Stop bez wciśnięcia pedału sprzęgła nie spowoduje uruchomienia silnika. Stan przycisku Start/Stop zmienia się w następującej kolejności:

OFF → ACC → ON → OFF

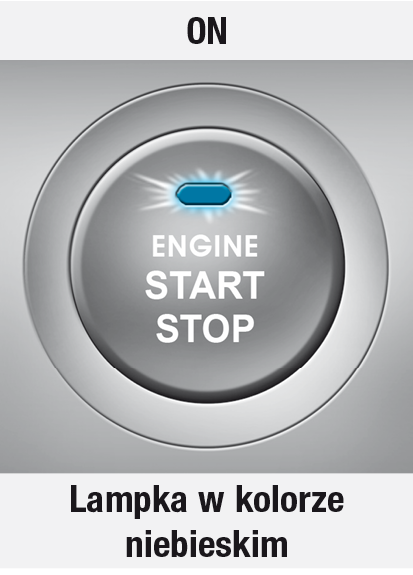

Stany przycisku Start/Stop

– Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

Stan przycisku

Działanie

Uwagi

Aby wyłączyć silnik, ustawić selektor skrzyni biegów w położeniu P, a następnie nacisnąć przycisk Start/Stop.

Naciśnięcie przycisku Start/Stop z selektorem w położeniu innym niż P powoduje powrót do stanu ACC.

Włącza się wtedy blokada kierownicy zabezpieczająca przed kradzieżą

Jeżeli drzwi kierowcy zostaną otwarte, a kierownica nie jest prawidłowo zablokowana, rozlega się dźwiękowy sygnał ostrzegawczy.

Przy wyłączonej stacyjce (stan OFF) bez naciskania pedału hamulca nacisnąć przycisk Start/Stop.

Można używać akcesoriów elektrycznych.

Kierownica jest odblokowana.

Aby zapobiec rozładowaniu akumulatora, po 1 godzinie przycisk Start/Stop przełącza się automatycznie ze stanu ACC w stan OFF.

– Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

Stan przycisku

Działanie

Uwagi

Nie wciskając pedału hamulca, nacisnąć przycisk Start/Stop przy stacyjce w stanie ACC.

Przed uruchomieniem silnika można sprawdzić lampki ostrzegawcze w zestawie wskaźników.

Aby zapobiec rozładowaniu akumulatora, nie należy pozostawiać przycisku Start/Stop w stanie ON przy wyłączonym silniku.

Aby uruchomić silnik, należy wcisnąć pedał hamulca, ustawić selektor w położeniu P lub N, a następnie nacisnąć przycisk Start/Stop.

Ze względów bezpieczeństwa silnik należy uruchamiać z selektorem w położeniu P.

Naciśnięcie przycisku Start/Stop bez wciśnięcia pedału hamulca nie spowoduje uruchomienia silnika. Stan przycisku Start/Stop zmienia się w następującej kolejności:

OFF → ACC → ON → OFF

Uruchamianie silnika

OSTRZEŻENIE

• Nie uruchamiać pojazdu przy naciśniętym pedale przyspieszenia. Może to spowodować ruszenie pojazdu i doprowadzić do wypadku.

Informacja

• Naciśnięcie przycisku Start/Stop powoduje uruchomienie silnika tylko wtedy, gdy inteligentny kluczyk znajduje się w pojeździe.

• Uruchomienie silnika może być niemożliwe, jeżeli inteligentny kluczyk znajduje się w samochodzie, ale w zbyt dużej odległości od kierowcy.

• Jeżeli stacyjka znajduje się w stanie ACC lub ON i którekolwiek z drzwi pojazdu są otwarte, system sprawdza obecność inteligentnego kluczyka. Jeżeli system nie wykrywa inteligentnego kluczyka w samochodzie, lampka sygnalizacyjna miga i pojawia się komunikat ostrzegawczy „Key not in vehicle” (kluczyk poza samochodem). Jeżeli wszystkie drzwi są zamknięte, dodatkowo na ok. 5 sekund włącza się dźwiękowy sygnał ostrzegawczy. Po rozpoczęciu jazdy lampka sygnalizacyjna gaśnie. Kiedy stacyjka jest w stanie ACC lub silnik pracuje, inteligentny kluczyk powinien znajdować się w pojeździe.

Uruchamianie silnika benzynowego

Pojazdy z mechaniczną skrzynią biegów:

1. Zawsze mieć przy sobie inteligentny kluczyk.

2. Upewnić się, że hamulec postojowy jest włączony.

3. Upewnić się, że dźwignia zmiany biegów znajduje się w położeniu neutralnym.

4. Wcisnąć pedał sprzęgła i pedał hamulca.

5. Nacisnąć przycisk Start/Stop.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT):

1. Zawsze mieć przy sobie inteligentny kluczyk.

2. Upewnić się, że hamulec postojowy jest włączony.

3. Upewnić się, że selektor skrzyni biegów znajduje się w położeniu P.

4. Wcisnąć pedał hamulca.

5. Nacisnąć przycisk Start/Stop.

Informacja

• Nie czekać na rozgrzanie silnika w stojącym pojeździe.

Aby rozgrzać silnik, należy rozpocząć jazdę, utrzymując umiarkowaną prędkość obrotową (unikać gwałtownego zwiększania i zmniejszania prędkości obrotowej).

Uruchamianie silnika wysokoprężnego

Przed uruchomieniem zimnego silnika wysokoprężnego należy włączyć świece żarowe podgrzewające komory spalania. Następnie przed rozpoczęciem jazdy należy poczekać, aż uruchomiony silnik rozgrzeje się.

Pojazdy z mechaniczną skrzynią biegów:

1. Zawsze mieć przy sobie inteligentny kluczyk.

2. Upewnić się, że hamulec postojowy jest włączony.

3. Upewnić się, że dźwignia zmiany biegów znajduje się w położeniu neutralnym.

4. Wcisnąć pedał sprzęgła i pedał hamulca.

5. Nacisnąć przycisk Start/Stop.

6. Trzymać pedał hamulca wciśnięty do momentu zgaśnięcia lampki sygnalizacyjnej działania świec żarowych .

7. Silnik uruchamia się po zgaśnięciu lampki sygnalizacyjnej działania świec żarowych .

Informacja

Dodatkowe naciśnięcie przycisku Start/Stop podczas działania świec żarowych może spowodować uruchomienie silnika.

Uruchamianie i wyłączanie silnika z turbosprężarką

1. Nie zwiększać prędkości obrotowej silnika zaraz po jego uruchomieniu.

Aby zapewnić prawidłowe smarowanie turbosprężarki, po uruchomieniu zimnego silnika powinien on pracować przez chwilę na biegu jałowym.

2. Po jeździe z wysoką prędkością lub z dużym obciążeniem silnika przed wyłączeniem silnik powinien pracować przez ok. 1 minutę na biegu jałowym. Umożliwia to schłodzenie turbosprężarki przed wyłączeniem silnika.

UWAGA

Jeżeli silnik pracował pod dużym obciążeniem, nie należy wyłączać go natychmiast po zatrzymaniu pojazdu. Może to spowodować poważne uszkodzenie silnika lub turbosprężarki.

UWAGA

Aby uniknąć uszkodzenia pojazdu:

• Jeżeli silnik zgasł podczas jazdy, nie należy próbować przesuwać selektora w położenie P.

W takim przypadku jeżeli warunki drogowe na to pozwalają, można podczas jazdy ustawić selektor w położeniu N i naciskając przycisk Start/Stop spróbować ponownie uruchomić silnik.

• Nie podejmować prób uruchomienia silnika, pchając lub ciągnąc pojazd.

UWAGA

Aby uniknąć uszkodzenia pojazdu:

Jeżeli przepalony jest bezpiecznik świateł stopu, silnika nie można uruchomić normalnie. W takim przypadku należy wymienić bezpiecznik na nowy. Jeżeli wymiana bezpiecznika nie jest możliwa, silnik można uruchomić, naciskając przez 10 sekund przycisk Start/Stop w stanie ACC.

Przycisku Start/Stop nie należy naciskać przez dłużej niż 10 sekund — z wyjątkiem przypadku, gdy przepalony jest bezpiecznik świateł stopu.

Dla bezpieczeństwa przed uruchomieniem silnika należy zawsze wciskać pedał hamulca i/lub sprzęgła.

Informacja

Jeżeli bateria inteligentnego kluczyka jest słaba lub kluczyk nie działa prawidłowo, można uruchomić silnik, naciskając przycisk Start/Stop inteligentnym kluczykiem tak jak pokazano na ilustracji.

Mechaniczna skrzynia biegów (jeżeli występuje)

Operowanie mechaniczną skrzynią biegów

Mechaniczna skrzynia biegów posiada 5 lub 6 przełożeń do jazdy do przodu. Wszystkie biegi do przodu są w pełni zsynchronizowane, dzięki czemu zmiana biegu na wyższy lub niższy jest bardzo łatwa.

OSTRZEŻENIE

Przed opuszczeniem pojazdu kierowca powinien zawsze upewnić się, że włączony jest 1. bieg (jeżeli pojazd stoi pod górę) lub bieg wsteczny (jeżeli pojazd stoi w dół), włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF). W przypadku niezachowania tych środków ostrożności pojazd może niespodziewanie ruszyć.

Przed włączeniem biegu wstecznego (R) należy upewnić się, że pojazd się zatrzymał, a następnie na moment ustawić dźwignię zmiany w położeniu neutralnym.

Jeżeli po zatrzymaniu pojazdu włączenie biegu pierwszego lub wstecznego jest utrudnione, należy wykonać następujące czynności:

1. Ustawić dźwignię zmiany biegów w położeniu neutralnym i zwolnić pedał sprzęgła.

2. Wcisnąć pedał sprzęgła i włączyć bieg pierwszy lub wsteczny.

Informacja

Przy niskich temperaturach zmiana biegu może być utrudniona do momentu, aż olej w skrzyni biegów nie rozgrzeje się.

Operowanie sprzęgłem

Pedał sprzęgła należy wciskać do oporu w następujących przypadkach:

– Uruchamianie silnika

Silnika nie można uruchomić bez wciśnięcia pedału sprzęgła.

– Wyłączanie silnika

Zatrzymać pojazd w bezpiecznym miejscu, a następnie wcisnąć pedał hamulca i pedał sprzęgła. Ustawić dźwignię zmiany biegów w położeniu neutralnym i wyłączyć silnik.

Pedał sprzęgła należy zwalniać powoli. Podczas jazdy pedał sprzęgła powinien być zawsze całkowicie zwolniony.

UWAGA

Aby uniknąć przedwczesnego zużycia lub uszkodzenia sprzęgła:

• Podczas jazdy nie opierać stopy na pedale sprzęgła.

• Nie utrzymywać pojazdu z pracującym silnikiem na pochyłości (np. po zatrzymaniu pod górę) za pomocą częściowo wciśniętego pedału sprzęgła.

• Zawsze wciskać pedał sprzęgła do oporu.

• Nie ruszać z 2. biegu, chyba że ruszanie odbywa się na śliskiej nawierzchni.

• Nie przekraczać maksymalnego dopuszczalnego obciążenia pojazdu.

• Nie zwalniać pedału sprzęgła zanim silnik nie uruchomi się całkowicie. Wcześniejsze zwolnienie sprzęgła może spowodować wyłączenie silnika.

OSTRZEŻENIE

• Jeżeli pojazd nie jest wyposażony w blokadę stacyjki, uruchomienie silnika w poniższych sytuacjach może spowodować nagłe ruszenie pojazdu.

– Wyłączony hamulec postojowy.

– Dźwignia zmiany biegów w położeniu innym niż neutralne.

– Niecałkowicie wciśnięty pedał sprzęgła.

Zmiana biegu na niższy

Kiedy konieczne jest zwolnienie (np. w ruchu ulicznym) lub podczas jazdy pod górę należy zmienić bieg na niższy zanim silnik zacznie tracić moc.

Zmiana biegu na niższy zmniejsza również ryzyko zgaśnięcia silnika i umożliwia lepsze przyspieszenie, gdy będzie to możliwe.

Na zjazdach zmiana biegu na niższy pomaga zachować bezpieczną prędkość poprzez hamowanie silnikiem i ogranicza zużycie hamulców.

UWAGA

Aby uniknąć uszkodzenia silnika, sprzęgła i skrzyni biegów:

• Podczas zmiany biegu z piątego na czwarty należy uważać, by nie przesunąć dźwigni zmiany biegów za daleko w lewo i nie włączyć przypadkowo biegu drugiego. Tak znaczna redukcja może wywołać gwałtowny wzrost prędkości obrotowej silnika do zakresu oznaczonego na obrotomierzu na czerwono.

• Nie należy redukować biegu o więcej niż dwa na raz. Jeżeli silnik pracuje z wysoką prędkością obrotową (5000 obr./min lub więcej), w ogóle nie należy redukować biegu. Taka redukcja może spowodować uszkodzenie silnika, sprzęgła i skrzyni biegów.

OSTRZEŻENIE

• Pedał sprzęgła należy wciskać do oporu. Należy pamiętać, że naciskanie pedału sprzęgła, zanim powróci on do położenia zwolnionego, może spowodować uszkodzenie układu sprzęgła.

• Nie przeciążać pojazdu. Ruszanie i jazda z dużym obciążeniem powoduje silne rozgrzewanie się tarczy sprzęgła wywoływane tarciem. Może to spowodować uszkodzenie docisku i tarczy sprzęgła.

• Podczas ruszania lub cofania zbyt wczesne zwolnienie pedału sprzęgła po zmianie położenia dźwigni zmiany biegów może spowodować zgaśnięcie silnika i doprowadzić do wypadku.

Prawidłowa technika jazdy

• Podczas zjeżdżania ze wzniesień nigdy nie ustawiać dźwigni zmiany biegów w położeniu neutralnym i nie zjeżdżać siłą rozpędu. Jest to bardzo niebezpieczne.

• Nie należy naciskać zbyt długo na pedał hamulca. Może to spowodować przegrzanie elementów układu hamulcowego, a w konsekwencji ich usterkę.

Zamiast tego na długich zjazdach należy zmienić bieg na niższy i hamować silnikiem. Hamowanie silnikiem umożliwia utrzymywanie bezpiecznej prędkości.

• Przed zmianą biegu na niższy należy zwolnić. Dzięki temu silnik nie przekroczy dopuszczalnego zakresu prędkości obrotowej. Przekroczenie takie może spowodować uszkodzenie silnika.

• Przy bocznym wietrze należy zwolnić. Zapewni to zachowanie pełnej kontroli nad pojazdem.

• Aby nie uszkodzić skrzyni biegów, przed próbą włączenia biegu wstecznego należy upewnić się, że pojazd się zatrzymał.

• Na śliskiej nawierzchni należy zachowywać szczególną ostrożność. Dotyczy to szczególnie hamowania, przyspieszania i zmiany biegów. Gwałtowna zmiana prędkości na śliskiej nawierzchni może spowodować utratę przyczepności kół i doprowadzić do utraty kontroli nad pojazdem oraz wypadku.

OSTRZEŻENIE

Na śliskich nawierzchniach należy unikać hamowania silnikiem poprzez szybką zmianę biegu z wyższego na niższy. Może to spowodować poślizg i wypadek.

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, należy stosować następujące środki ostrożności:

• ZAWSZE zapinać pasy bezpieczeństwa. Podczas wypadku zdrowie i życie osoby, która nie ma zapiętych pasów, jest o wiele bardziej zagrożone niż osoby z prawidłowo zapiętymi pasami.

• Podczas pokonywania zakrętów, wykonywania ciasnych skrętów lub zawracania należy unikać zbyt wysokiej prędkości.

• Nie wykonywać nagłych ruchów kierownicą, powodujących gwałtowne zmiany pasa ruchu lub szybkie i ostre skręty.

• Utrata panowania nad pojazdem przy wysokiej prędkości może doprowadzić do jego przewrócenia się na bok lub na dach.

• Utrata panowania nad pojazdem zdarza się bardzo często, gdy jego dwa koła (lub więcej) zjadą z jezdni, a kierowca, chcąc natychmiast powrócić na drogę, wykona gwałtowny skręt kierownicą.

• Jeżeli pojazd zjedzie z jezdni, należy unikać gwałtownych ruchów kierownicą. W takim przypadku najpierw należy zwolnić, a dopiero później wrócić na jezdnię.

• Należy bezwzględnie przestrzegać wszystkich obowiązujących ograniczeń prędkości.

Informacja

– Funkcja szybkiej redukcji biegu („kickdown”)

Funkcji „kickdown” należy używać w celu uzyskania maksymalnego przyspieszenia. Należy w takim przypadku szybko wcisnąć pedał przyspieszenia poza punkt oporu. Automatyczna skrzynia biegów zmieni bieg na niższy w zależności od prędkości obrotowej silnika.

Automatyczna skrzynia biegów (jeżeli występuje)

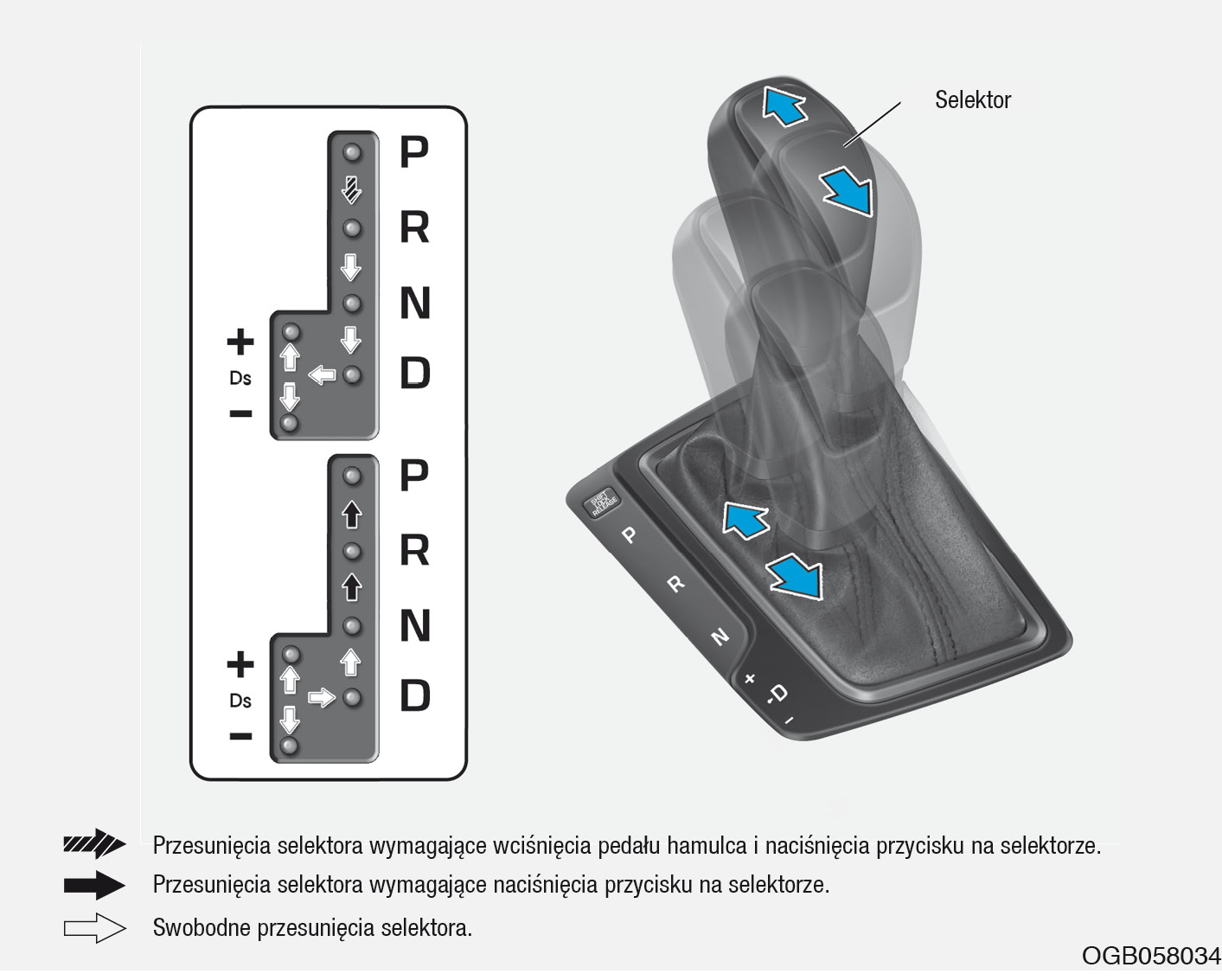

Operowanie automatyczną skrzynią biegów

Automatyczna skrzynia biegów posiada 4 biegi do jazdy do przodu i jeden bieg wsteczny.

Po ustawieniu selektora w położeniu D skrzynia dobiera biegi automatycznie.

OSTRZEŻENIE

Aby ograniczyć poważne zagrożenie zdrowia lub życia, należy stosować następujące środki ostrożności:

• Przed rozpoczęciem jazdy do przodu lub do tyłu (ustawieniem selektora w położeniu D lub R) należy ZAWSZE sprawdzać, czy w najbliższym otoczeniu pojazdu nie znajdują się jakieś osoby, a w szczególności dzieci.

• Przed opuszczeniem pojazdu kierowca powinien zawsze upewnić się, że selektor skrzyni biegów znajduje się w położeniu P, włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF). W przypadku niezachowania tych środków ostrożności pojazd może nagle i nieoczekiwanie ruszyć.

• Na śliskich nawierzchniach należy unikać hamowania silnikiem poprzez szybką zmianę biegu z wyższego na niższy. Może to spowodować poślizg i wypadek.

Po włączeniu stacyjki (stan ON) lampka sygnalizacyjna w zestawie wskaźników pokazuje położenie selektora.

Położenie P

Przed ustawieniem selektora w położeniu P należy zatrzymać pojazd.

Aby przesunąć selektor z położenia P w inne położenie, należy mocno wcisnąć pedał hamulca i upewnić się, że pedał przyspieszenia jest zwolniony.

Jeżeli po wykonaniu tych czynności nie można przesunąć selektora z położenia P, patrz punkt „Zwalnianie blokady selektora” na stronie 5-28.

Przed wyłączeniem silnika selektor należy ustawić w położeniu P.

OSTRZEŻENIE

• Ustawienie selektora w położeniu P podczas jazdy może spowodować utratę kontroli nad pojazdem.

• Po zatrzymaniu pojazdu należy zawsze upewnić się, że selektor skrzyni biegów znajduje się w położeniu P, włączyć hamulec postojowy i wyłączyć silnik.

• Nie używać położenia P selektora zamiast hamulca postojowego.

Położenie R

Ustawienie selektora w tym położeniu włącza bieg wsteczny.

UWAGA

Przed ustawieniem selektora w położeniu R lub przesunięciem z położenia R w inne należy zawsze zatrzymać pojazd. W przeciwnym razie można spowodować uszkodzenie skrzyni biegów.

Położenie N

W tym położeniu selektora napęd nie jest przekazywany na koła.

Selektor należy ustawiać w położeniu N podczas próby uruchomienia silnika, który zgasł podczas jazdy, lub na postoju z pracującym silnikiem. Przed opuszczeniem pojazdu należy zawsze ustawiać selektor w położeniu P.

Przed zmianą położenia selektora z N na inne należy zawsze wciskać pedał hamulca.

OSTRZEŻENIE

Przed zmianą położenia selektora zawsze należy mocno nacisnąć pedał hamulca. Zmiana położenia selektora przy wysokiej prędkości obrotowej silnika może spowodować gwałtowne ruszenie pojazdu. Może to spowodować utratę panowania nad pojazdem i uderzenie w osoby lub przedmioty w pobliżu pojazdu.

Położenie D

Jest to normalne położenie selektora podczas jazdy do przodu. Skrzynia biegów automatycznie dobiera jeden z czterech biegów, zapewniając optymalne zużycie paliwa i osiągi samochodu.

Aby uzyskać zwiększenie siły napędowej podczas wyprzedzania lub podczas jazdy pod górę, należy silniej wcisnąć pedał przyspieszenia do momentu wyczucia zmiany biegu na niższy.

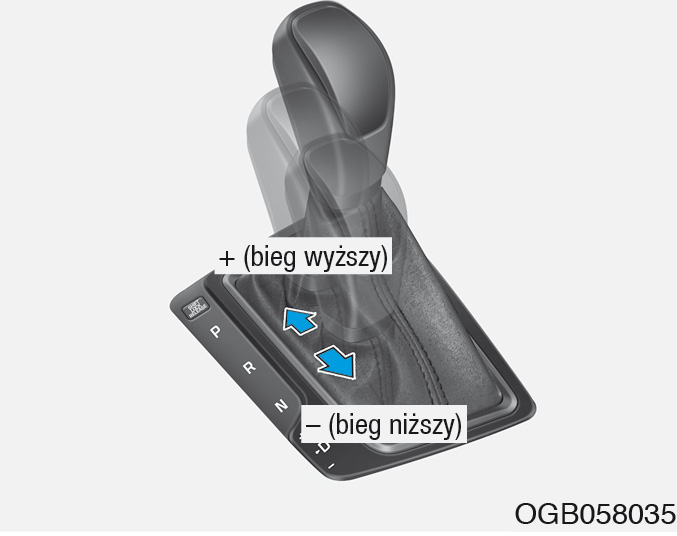

Tryb sportowy

Przesunięcie selektora z położenia D w położenie ręcznej zmiany biegów (+/–) powoduje włączenie trybu sportowego. Tryb ten można włączyć zarówno na postoju, jak i podczas jazdy. Aby wyłączyć tryb manualny, należy z powrotem ustawić selektor w położeniu D.

W trybie sportowym przesuwanie selektora do przodu lub do tyłu umożliwia sekwencyjną zmianę biegów w zależności od warunków jazdy.

+ (bieg wyższy):	Aby zmienić bieg na wyższy o jeden, należy przesunąć selektor jeden raz do przodu.
– (bieg niższy):	Aby zmienić bieg na niższy o jeden, należy przesunąć selektor jeden raz do tyłu.

Informacja

• W trybie sportowym można włączać tylko biegi do jazdy do przodu. Aby cofnąć lub pozostawić pojazd na postoju, należy ustawić selektor odpowiednio w położeniu R lub P.

• Zmiany biegu na niższy odbywają się automatycznie, w miarę spadku prędkości. Po zatrzymaniu samochodu automatycznie włącza się 1. bieg.

• Jeżeli prędkość obrotowa silnika wzrasta do zakresu oznaczonego na obrotomierzu jako strefa czerwona, bieg zmienia się automatycznie na wyższy.

• Jeżeli podczas przesuwania selektora do przodu (+) lub do tyłu (–) zmiana biegu spowodowałaby niebezpieczny wzrost prędkości obrotowej silnika, bieg nie zmienia się. Biegi należy zmieniać w zależności od warunków jazdy, uważając, by wskazówka obrotomierza nie dochodziła do strefy oznaczonej kolorem czerwonym.

• Podczas ruszania na śliskiej nawierzchni należy przesunąć selektor do przodu (zmienić bieg na wyższy). Powoduje to włączenie 2. biegu, nadającego się do łagodnego ruszania na śliskiej nawierzchni. Aby wrócić do 1. biegu, należy przesunąć selektor do tyłu (zmienić bieg na niższy).

Blokada selektora

Ze względów bezpieczeństwa automatyczna skrzynia biegów jest wyposażona w blokadę selektora. Blokada zabezpiecza przed przesunięciem selektora z położenia P w położenie R bez naciśnięcia pedału hamulca.

Aby przesunąć selektor z położenia P w położenie R, należy:

1. Wcisnąć i przytrzymać pedał hamulca.

2. Uruchomić silnik lub włączyć stacyjkę (stan ON).

3. Przesunąć selektor.

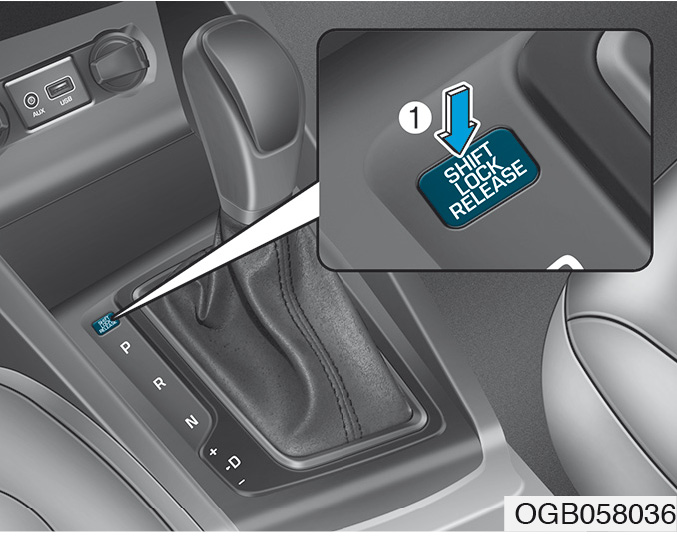

Zwalnianie blokady selektora

Jeżeli przy wciśniętym pedale hamulca nie można przesunąć selektora z położenia P w położenie R, trzymając pedał hamulca wciśnięty, należy:

1. Nacisnąć przycisk zwalniania blokady selektora.

2. Nacisnąć i przytrzymać przycisk blokady na selektorze.

3. Przesunąć selektor.

W takim przypadku pojazd powinna natychmiast sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Parkowanie

Po zatrzymaniu pojazdu należy nadal naciskać pedał hamulca. Ustawić selektor skrzyni biegów w położeniu P, włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF). Teraz można zwolnić pedał hamulca. Opuszczając pojazd, należy zabrać kluczyk ze sobą.

OSTRZEŻENIE

Jeżeli pojazd stoi z pracującym silnikiem, nie należy naciskać pedału przyspieszenia. Może to spowodować przegrzanie silnika lub układu wydechowego, a w konsekwencji pożar.

Spaliny i elementy układu wydechowego są bardzo gorące. Nie zbliżać się do elementów układu wydechowego.

Nie zatrzymywać ani nie parkować pojazdu nad materiałami łatwopalnymi, takimi jak sucha trawa, papier lub liście. Wysoka temperatura układu wydechowego może je zapalić i doprowadzić do pożaru.

Prawidłowa technika jazdy

• Nigdy nie przesuwać selektora z położenia P lub N w inne przy naciśniętym pedale przyspieszenia.

• Nigdy nie ustawiać selektora w położeniu P podczas jazdy.

Przed próbą ustawienia selektora w położeniu R lub D należy upewnić się, że pojazd się zatrzymał.

• Nie ustawiać selektora w położeniu N podczas jazdy. Może to doprowadzić do wypadku z powodu niemożności hamowania silnikiem oraz do uszkodzenia skrzyni biegów.

• Podczas jazdy nie opierać stopy na pedale hamulca. Nawet lekki, ale ciągły nacisk na pedał hamulca może spowodować przegrzanie, zużycie, a nawet awarię hamulców.

• Równoczesne naciskanie pedału przyspieszenia i pedału hamulca może spowodować włączenie funkcji ograniczania mocy silnika w celu zwolnienia pojazdu. Pojazd zacznie ponownie przyspieszać po zwolnieniu pedału hamulca.

• W trybie sportowym przed zmianą biegu na niższy należy zwolnić. W przeciwnym razie włączenie niższego biegu może nie nastąpić, ponieważ prędkość obrotowa silnika na tym biegu przy danej prędkości jazdy przekroczyłaby dopuszczalny zakres.

• Opuszczając pojazd, zawsze włączać hamulec postojowy. Nie zabezpieczać pojazdu przed stoczeniem wyłącznie poprzez ustawianie selektora skrzyni biegów w położeniu P.

• Optymalne osiągi pojazdu i niskie zużycie energii uzyskuje się przy łagodnym naciskaniu i zwalnianiu pedału przyspieszenia.

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, należy stosować następujące środki ostrożności:

• ZAWSZE zapinać pasy bezpieczeństwa. Podczas wypadku zdrowie i życie osoby, która nie ma zapiętych pasów, jest o wiele bardziej zagrożone niż osoby z prawidłowo zapiętymi pasami.

• Podczas pokonywania zakrętów, wykonywania ciasnych skrętów lub zawracania należy unikać zbyt wysokiej prędkości.

• Nie wykonywać nagłych ruchów kierownicą, powodujących gwałtowne zmiany pasa ruchu lub szybkie i ostre skręty.

• Utrata panowania nad pojazdem przy wysokiej prędkości może doprowadzić do jego przewrócenia się na bok lub na dach.

• Jeżeli pojazd zjedzie z jezdni, należy unikać gwałtownych ruchów kierownicą. W takim przypadku najpierw należy zwolnić, a dopiero później wrócić na jezdnię.

• Należy bezwzględnie przestrzegać wszystkich obowiązujących ograniczeń prędkości.

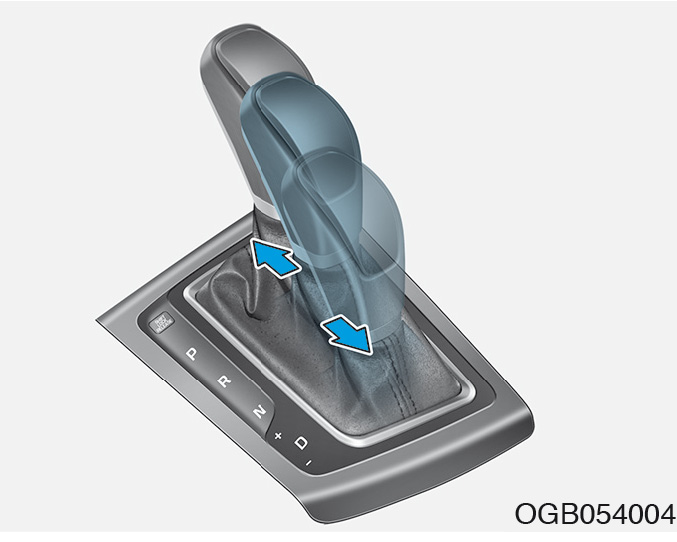

Dwusprzęgłowa skrzynia biegów (DCT) (jeżeli występuje)

Operowanie dwusprzęgłową skrzynią biegów (DCT)

Dwusprzęgłowa skrzynia biegów posiada 7 biegów do jazdy do przodu i jeden bieg wsteczny. Po ustawieniu selektora w położeniu D skrzynia biegów dobiera biegi automatycznie.

• Dwusprzęgłowa skrzynia biegów (DCT) to przekładnia mechaniczna z funkcją automatycznej zmiany biegów. Podczas jazdy działa ona podobnie jak przekładnia mechaniczna, ale zapewnia komfort przekładni automatycznej.

• Po ustawieniu selektora w położeniu D automatycznie zmienia biegi w sposób zbliżony do konwencjonalnej skrzyni automatycznej. W przeciwieństwie do tradycyjnych przekładni automatycznych, w przekładni dwusprzęgłowej zmiana biegów może być wyczuwalna i słyszalna. Jest to powodowane rozłączaniem sprzęgieł przez siłowniki oraz wyborem biegu.

• W dwusprzęgłowej skrzyni biegów (DCT) zastosowano mechanizm suchego sprzęgła podwójnego, w odróżnieniu od przekładni hydrokinetycznej stosowanej w automatycznej skrzyni biegów. Rozwiązanie takie powoduje zwiększenie osiągów podczas przyspieszania i obniżenie zużycia paliwa, ale ruszanie może być nieco wolniejsze niż w przypadku automatycznej skrzyni biegów.

Ponadto czasami moment zmiany biegu jest wyraźniej wyczuwalny niż w przypadku konwencjonalnej automatycznej skrzyni biegów. Można również odczuwać lekkie drgania podczas przyspieszania powodowane przez dostosowywanie się prędkości obrotowej wałka skrzyni biegów do prędkości obrotowej wału korbowego silnika. Są to normalne objawy działania dwusprzęgłowej skrzyni biegów (DCT).

• Sprzęgła suche przenoszą moment obrotowy w sposób bardziej bezpośredni i powodują, że zmiana biegu jest wyczuwana wyraźniej niż w konwencjonalnej skrzyni automatycznej z przekładnią hydrokinetyczną. Zmiany biegów mogą być jeszcze wyraźniejsze podczas ruszania z miejsca, jazdy z niską prędkością lub częstego zatrzymywania się i ruszania.

• Podczas silnego przyspieszania od niskiej prędkości pojazdu prędkość obrotowa silnika może w pewnych przypadkach znacznie wzrastać.

• Aby płynnie ruszyć pod górę, pedał przyspieszenia należy wciskać łagodnie, w zależności od warunków.

• Nagłe zwolnienie pedału przyspieszenia podczas jazdy z niską prędkością może powodować wyczuwalne hamowanie silnikiem, podobnie jak w przypadku mechanicznej skrzyni biegów.

• Aby kontrolować prędkość na zjazdach bez długotrwałego naciskania pedału hamulca, konieczne może być włączenie trybu sportowego lub użycie przełącznika łopatkowego (jeżeli występuje) w celu ręcznej redukcji biegu.

• Podczas uruchamiania i wyłączania silnika słyszalne mogą być charakterystyczne dźwięki przypominające klikanie. Są one wynikiem wykonywania autotestu przez układ. Są to normalne odgłosy działania dwusprzęgłowej skrzyni biegów (DCT).

• Przez pierwsze 1500 km przebiegu podczas przyspieszania przy niskiej prędkości zmiana biegów może nie być płynna. Jest to okres docierania nowego pojazdu i optymalizowania działania skrzyni biegów.

OSTRZEŻENIE

Aby ograniczyć poważne zagrożenie zdrowia lub życia, należy stosować następujące środki ostrożności:

• Na śliskich nawierzchniach należy unikać hamowania silnikiem poprzez szybką zmianę biegu z wyższego na niższy. Może to spowodować poślizg kół i wypadek.

• Aby uniknąć uszkodzenia skrzyni biegów, nie należy zwiększać prędkości obrotowej silnika przy selektorze w położeniu R ani dowolnym innym do jazdy do przodu, jeżeli równocześnie wciśnięty jest pedał hamulca.

• Po zatrzymaniu się pod górę nie należy używać silnika do zapobiegania staczaniu się samochodu. W tym celu należy zawsze używać hamulca nożnego lub hamulca postojowego.

UWAGA

• Przed ustawieniem selektora skrzyni biegów w położeniu D lub R pojazd należy zatrzymać.

• Nie ustawiać selektora w położeniu N podczas jazdy.

OSTRZEŻENIE

W przypadku usterki skrzyni biegów nie można kontynuować jazdy. Usterkę sygnalizuje miganie wskazania położenia selektora (D lub P) w zestawie wskaźników. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wyświetlacz LCD temperatury skrzyni biegów i komunikatów ostrzegawczych

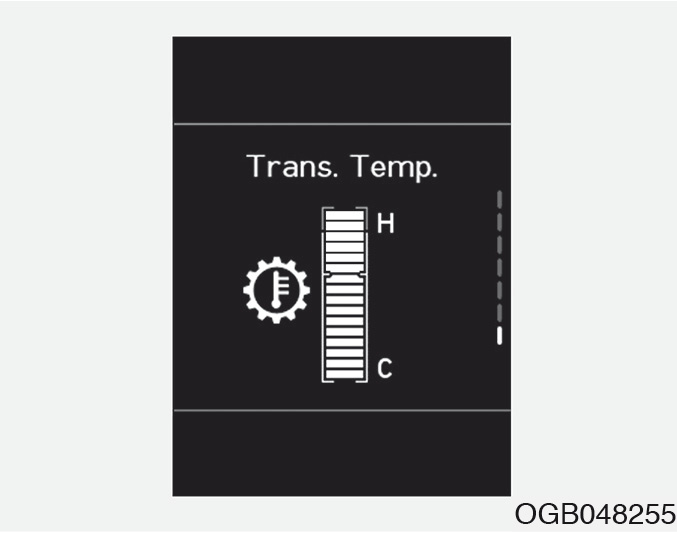

Wskaźnik temperatury skrzyni biegów

• Aby wyświetlić temperaturę dwusprzęgłowej skrzyni biegów (DCT), należy na wyświetlaczu LCD wybrać tryb komputera pokładowego, a następnie przejść do ekranu temperatury skrzyni biegów.

• Samochód należy prowadzić w taki sposób, aby wskaźnik nie pokazywał wysokiej temperatury lub przegrzania skrzyni biegów. W przypadku przegrzania skrzyni biegów na wyświetlaczu LCD pojawia się komunikat ostrzegawczy. Należy postępować zgodnie z komunikatem.

OSTROŻNIE

• Temperatura skrzyni biegów zazwyczaj wzrasta podczas dłuższego utrzymywania pojazdu stojącego pod górę poprzez naciskanie pedału przyspieszenia bez naciskania pedału hamulca.

Stan prawidłowy (podświetlone mniej niż 10 pasków wskaźnika)

• Aby utrzymywać optymalny sposób zmiany biegów, samochód należy prowadzić tak, by na wskaźniku temperatury podświetlone było mniej niż 10 pasków.

Informacja

Temperatura może szybko wzrastać w przypadku nadmiernego poślizgu sprzęgieł z powodu częstego zatrzymywania się i ruszania, jazdy po stromych pochyłościach lub przedłużonego korzystania z funkcji utrzymywania pojazdu na wzniesieniu. Aby uniknąć nadmiernego wzrostu temperatury, podczas jazdy z niską prędkością lub zatrzymywania pojazdu na pochyłości należy korzystać z hamulców.

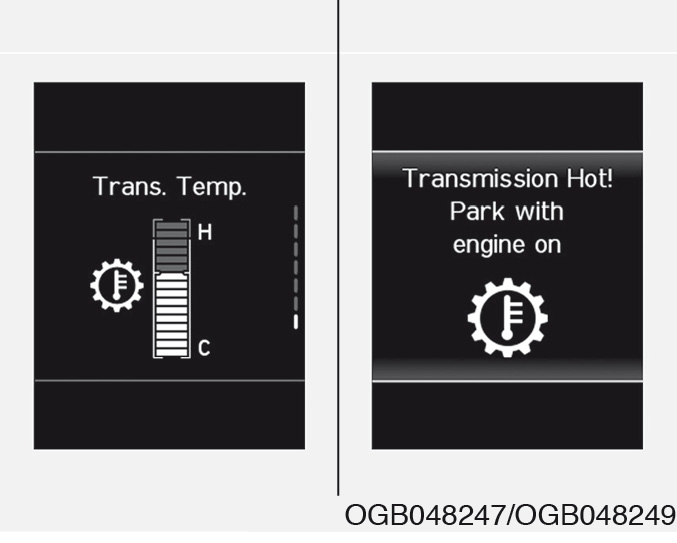

Stan podwyższonej temperatury/granicy przegrzania (podświetlone 10 ÷ 14 pasków wskaźnika)

• Stan wskaźnika przedstawiony na ilustracji oznacza, że sprzęgła skrzyni DCT mogą osiągnąć zbyt wysoką temperaturę/ulec przegrzaniu. Należy w takim przypadku jechać, minimalizując poślizg sprzęgieł do momentu, aż wskaźnik wskaże stan prawidłowy (podświetlone mniej niż 10 pasków).

• W przypadku dalszego wzrostu temperatury sprzęgła podwójnego i podświetlenia 14 pasków wskaźnika włącza się alarm dźwiękowy, a w zestawie wskaźników pojawia się wskaźnik temperatury. Nie pojawia się natomiast komunikat ostrzegawczy skrzyni DCT.

Zbyt wysoka temperatura/przegrzanie (podświetlone 15 ÷ 16 pasków wskaźnika)

• Stan wskaźnika przedstawiony na ilustracji oznacza, że sprzęgła skrzyni DCT osiągnęły zbyt wysoką temperaturę/uległy przegrzaniu. W takim przypadku włącza się alarm dźwiękowy skrzyni DCT, a w zestawie wskaźników pojawia się komunikat ostrzegawczy i znika wskaźnik temperatury. Należy postępować zgodnie z wyświetlonym komunikatem ostrzegawczym.

• Aby sprawdzać temperaturę sprzęgieł po przegrzaniu, należy w trybie komputera pokładowego wyświetlić wskaźnik temperatury. Pozwala to śledzić zmiany temperatury sprzęgieł.

Komunikaty ostrzegawcze dwusprzęgłowej skrzyni biegów (DCT)

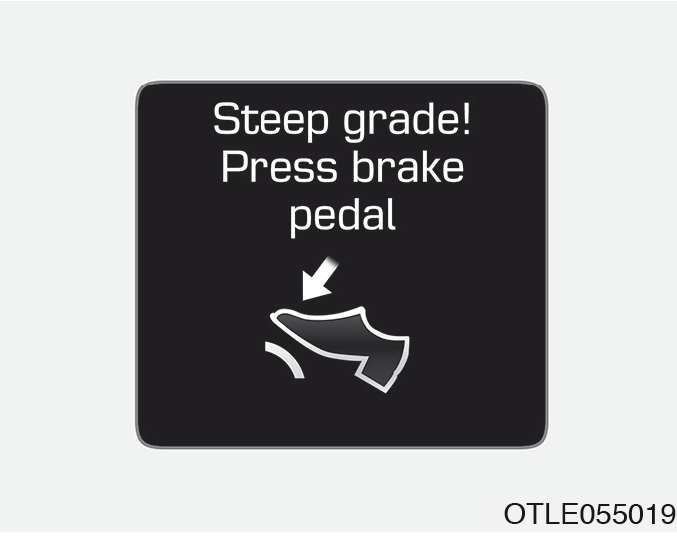

Ten komunikat ostrzegawczy pojawia się podczas wolnej jazdy po stromej pochyłości bez naciskania pedału hamulca.

Steep grade! Press brake pedal (stromy podjazd, nacisnąć pedał hamulca)

Strome podjazdy

• Aby utrzymywać pojazd nieruchomo na podjeździe, należy nacisnąć pedał hamulca lub włączyć hamulec postojowy.

• Podczas jazdy po pochyłości z częstym zatrzymywaniem się i ruszaniem z miejsca należy utrzymywać zwiększoną odległość od pojazdu poprzedzającego.

Utrzymywać pojazd nieruchomo, naciskając pedał hamulca.

• Utrzymywanie pojazdu nieruchomo na podjeździe poprzez naciskanie pedału przyspieszenia lub bardzo wolna jazda do przodu ze zwolnionym pedałem hamulca mogą spowodować przegrzanie sprzęgieł i skrzyni biegów, a w konsekwencji ich uszkodzenie. W takim przypadku na wyświetlaczu LCD pojawia się komunikat ostrzegawczy.

• Jeżeli na wyświetlaczu LCD pojawiło się ostrzeżenie, należy wcisnąć pedał hamulca.

• Zignorowanie ostrzeżeń może spowodować uszkodzenie skrzyni biegów.

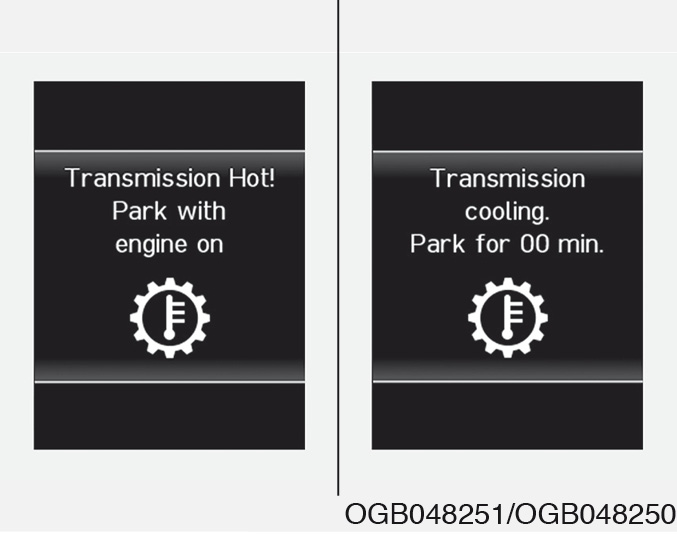

Wysoka temperatura skrzyni biegów

• W pewnych sytuacjach, takich jak częste zatrzymywanie się i ruszanie z miejsca na stromych podjazdach, gwałtowne ruszanie z miejsca lub przyspieszanie albo jazda w trudnych warunkach, nadmiernie wzrasta temperatura sprzęgieł skrzyni biegów. W sytuacji skrajnej sprzęgła skrzyni biegów mogą ulec przegrzaniu.

• W przypadku przegrzania sprzęgieł włącza się tryb ochronny skrzyni biegów, w zestawie wskaźników miga wskazanie przełożenia skrzyni biegów i włącza się dźwiękowy sygnał ostrzegawczy.

Równocześnie na wyświetlaczu LCD pojawia się komunikat ostrzegawczy „Transmission temperature is high! Stop safely” (wysoka temperatura skrzyni biegów! zatrzymać się w bezpiecznym miejscu), a jazda może nie być płynna.

• Należy w takim przypadku zjechać w bezpieczne miejsce, zatrzymać pojazd, wcisnąć pedał hamulca, ustawić selektor w położeniu P i poczekać na ostygnięcie skrzyni biegów.

• Zignorowanie tego ostrzeżenia może spowodować obniżenie komfortu jazdy polegające na gwałtownych i częstych zmianach biegów oraz szarpaniu. Aby przywrócić normalny komfort jazdy, należy zatrzymać pojazd i wcisnąć pedał hamulca lub ustawić selektor w położeniu P. Następnie, pozostawiając pracujący silnik, poczekać kilka minut na ostygnięcie skrzyni biegów.

• W takiej sytuacji należy w miarę możliwości jechać płynnie, unikając gwałtownego przyspieszania.

Przegrzanie skrzyni biegów

• Jeżeli podczas dalszej jazdy temperatura sprzęgieł osiągnie wartość graniczną, pojawia się komunikat „Transmission Hot! Park with engine On” (przegrzanie skrzyni biegów, zatrzymać pojazd z pracującym silnikiem). Sytuacja taka powoduje wyłączenie sprzęgieł do momentu ich ostygnięcia do prawidłowej temperatury.

• Komunikat ostrzegawczy określa czas konieczny na ostygnięcie skrzyni biegów.

• Należy w takim przypadku zjechać w bezpieczne miejsce, zatrzymać pojazd, wcisnąć pedał hamulca, ustawić selektor w położeniu P i poczekać na ostygnięcie skrzyni biegów.

• Jazdę można kontynuować po pojawieniu się komunikatu „Trans cooled. Resume driving.” (skrzynia biegów ostygła, można kontynuować jazdę).

• W takiej sytuacji należy w miarę możliwości jechać płynnie, unikając gwałtownego przyspieszania.

Jeżeli komunikaty ostrzegawcze nie znikają, należy ze względów bezpieczeństwa skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai w celu sprawdzenia układu.

Położenia selektora

Po włączeniu stacyjki (stan ON) lampka sygnalizacyjna w zestawie wskaźników pokazuje położenie selektora.

Położenie P

Przed ustawieniem selektora w położeniu P należy zatrzymać pojazd.

Aby przesunąć selektor z położenia P w inne położenie, należy mocno wcisnąć pedał hamulca i upewnić się, że pedał przyspieszenia jest zwolniony.

Jeżeli po wykonaniu tych czynności nie można przesunąć selektora z położenia P, patrz punkt „Zwalnianie blokady selektora” w tym rozdziale.

Przed wyłączeniem silnika selektor należy ustawić w położeniu P.

OSTRZEŻENIE

• Ustawienie selektora w położeniu P podczas jazdy może spowodować utratę kontroli nad pojazdem.

• Po zatrzymaniu pojazdu zawsze należy upewnić się, że selektor skrzyni biegów znajduje się w położeniu P, włączyć hamulec postojowy i wyłączyć silnik.

• Podczas parkowania na pochyłościach należy zabezpieczyć pojazd przed stoczeniem się, podkładając kliny pod koła.

• Ze względów bezpieczeństwa hamulec postojowy należy zawsze włączać przy selektorze w położeniu P, z wyjątkiem przypadków hamowania awaryjnego.

• Nie używać położenia P selektora zamiast hamulca postojowego.

Położenie R

Ustawienie selektora w tym położeniu włącza bieg wsteczny.

UWAGA

Przed ustawieniem selektora w położeniu R lub przesunięciem z położenia R w inne należy zawsze zatrzymać pojazd. W przeciwnym razie można spowodować uszkodzenie skrzyni biegów.

Położenie N

W tym położeniu selektora napęd nie jest przekazywany na koła.

Selektor należy ustawiać w położeniu N podczas próby uruchomienia silnika, który zgasł podczas jazdy lub na postoju z pracującym silnikiem. Przed opuszczeniem pojazdu należy zawsze ustawiać selektor w położeniu P.

Przed zmianą położenia selektora z N na inne należy zawsze wciskać pedał hamulca.

Położenie D

Jest to normalne położenie selektora podczas jazdy do przodu. Skrzynia biegów automatycznie dobiera jeden z 7 biegów, zapewniając optymalne zużycie paliwa i osiągi pojazdu.

Aby uzyskać zwiększenie siły napędowej podczas wyprzedzania lub podczas jazdy pod górę, pedał przyspieszenia należy wcisnąć do oporu. W ten sposób skrzynia biegów otrzymuje sygnał o konieczności zmiany biegu na niższy (o jeden lub więcej biegów, w zależności od warunków).

OSTRZEŻENIE

• Przed zmianą położenia selektora zawsze należy mocno nacisnąć pedał hamulca. Zmiana położenia selektora przy wysokiej prędkości obrotowej silnika może spowodować gwałtowne ruszenie pojazdu. W takiej sytuacji może dojść do utraty kontroli nad pojazdem i wypadku.

• Nie ustawiać selektora w położeniu N podczas jazdy. W takim przypadku hamowanie silnikiem jest niemożliwe, co może doprowadzić do wypadku.

UWAGA

Przed ustawieniem selektora w położeniu D pojazd należy zatrzymać.

Tryb manualnej zmiany biegów

Przesunięcie selektora z położenia D w położenie ręcznej zmiany biegów (+/–) powoduje włączenie trybu manualnego. Tryb ten można włączyć zarówno na postoju, jak i podczas jazdy. Aby wyłączyć tryb manualny, należy z powrotem ustawić selektor w położeniu D.

W trybie manualnym przesuwanie selektora do przodu lub do tyłu umożliwia sekwencyjną zmianę biegów w zależności od warunków jazdy.

Zmiana biegu na wyższy (+):	Aby zmienić bieg na wyższy o jeden, należy przesunąć selektor jeden raz do przodu.
Zmiana biegu na niższy (–):	Aby zmienić bieg na niższy o jeden, należy przesunąć selektor jeden raz do tyłu.

Informacja

• W trybie manualnym można włączać tylko biegi do jazdy do przodu. Aby cofnąć lub pozostawić pojazd na postoju, należy ustawić selektor odpowiednio w położeniu R lub P.

• Zmiany biegu na niższy odbywają się automatycznie, w miarę spadku prędkości. Po zatrzymaniu samochodu automatycznie włącza się 1. bieg.

• Jeżeli prędkość obrotowa silnika wzrasta do zakresu oznaczonego na obrotomierzu jako strefa czerwona, bieg zmienia się automatycznie na wyższy.

Tryb DS (sportowy)

• Tryb DS umożliwia bardziej dynamiczną jazdę. Aby włączyć tryb DS, należy przesunąć selektor z położenia D do środkowego położenia trybu ręcznej zmiany biegów. Skrzynia biegów automatycznie zmienia sposób zmiany biegów, umożliwiając bardziej dynamiczną jazdę.

• Podczas zjazdów z włączonym trybem DS hamowanie silnikiem nie działa.

UWAGA

W przypadku zatrzymania pojazdu z selektorem w położeniu D i włączeniu hamulca postojowego po zwolnieniu hamulca postojowego, pojazd może nie ruszyć. Aby ruszyć w takiej sytuacji, należy wcisnąć, a następnie zwolnić pedał hamulca lub przesunąć selektor z położenia D w położenie N i z powrotem w położenie D.

Blokada selektora

Ze względów bezpieczeństwa dwusprzęgłowa skrzynia biegów (DCT) jest wyposażona w blokadę selektora. Blokada zabezpiecza przed przesunięciem selektora z położenia P w położenie R bez naciśnięcia pedału hamulca.

Aby przesunąć selektor z położenia P w położenie R, należy:

1. Wcisnąć i przytrzymać pedał hamulca.

2. Uruchomić silnik lub włączyć stacyjkę (stan ON).

3. Przesunąć selektor.

Zwalnianie blokady selektora

Jeżeli przy wciśniętym pedale hamulca nie można przesunąć selektora z położenia P w położenie R, trzymając pedał hamulca wciśnięty należy:

1. Wyłączyć stacyjkę (stan LOCK/OFF).

2. Włączyć hamulec postojowy.

3. Ostrożnie wyjąć zaślepkę (1) otworu blokady selektora.

4. Włożyć narzędzie (np. wkrętak z płaską końcówką) do otworu i nacisnąć je.

5. Trzymając naciśnięte narzędzie, przesunąć selektor.

6. Wyjąć narzędzie z otworu i zamontować zaślepkę.

7. Wcisnąć pedał hamulca i uruchomić silnik.

Jeżeli konieczne jest użycie przycisku zwalniania blokady selektora, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Blokada stacyjki (jeżeli występuje)

Jeżeli selektor nie znajduje się w położeniu P, kluczyka nie można wyjąć ze stacyjki.

Parkowanie

OSTRZEŻENIE

Jeżeli pojazd stoi z pracującym silnikiem, nie należy naciskać pedału przyspieszenia. Może to spowodować przegrzanie silnika lub układu wydechowego, a w konsekwencji pożar.

Spaliny i elementy układu wydechowego są bardzo gorące. Nie zbliżać się do elementów układu wydechowego.

Prawidłowa technika jazdy

• Nigdy nie przesuwać selektora z położenia P lub N w inne przy naciśniętym pedale przyspieszenia.

• Nigdy nie ustawiać selektora w położeniu P podczas jazdy.

Przed próbą ustawienia selektora w położeniu R lub D należy upewnić się, że pojazd się zatrzymał.

• Nie ustawiać selektora w położeniu N podczas jazdy. Może to doprowadzić do wypadku z powodu niemożności hamowania silnikiem oraz do uszkodzenia skrzyni biegów.

• Podczas jazdy nie opierać stopy na pedale hamulca. Nawet lekki, ale ciągły nacisk na pedał hamulca może spowodować przegrzanie, zużycie, a nawet awarię hamulców.

• W trybie manualnym przed zmianą biegu na niższy należy zwolnić. W przeciwnym razie włączenie niższego biegu może nie nastąpić, ponieważ prędkość obrotowa silnika na tym biegu przy danej prędkości jazdy przekroczyłaby dopuszczalny zakres.

• Opuszczając pojazd, zawsze włączać hamulec postojowy. Nie zabezpieczać pojazdu przed stoczeniem wyłącznie poprzez ustawianie selektora skrzyni biegów w położeniu P.

• Optymalne osiągi pojazdu i niskie zużycie energii uzyskuje się przy łagodnym naciskaniu i zwalnianiu pedału przyspieszenia.

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, należy stosować następujące środki ostrożności:

• ZAWSZE zapinać pasy bezpieczeństwa. Podczas wypadku zdrowie i życie osoby, która nie ma zapiętych pasów, jest o wiele bardziej zagrożone niż osoby z prawidłowo zapiętymi pasami.

• Podczas pokonywania zakrętów, wykonywania ciasnych skrętów lub zawracania należy unikać zbyt wysokiej prędkości.

• Nie wykonywać nagłych ruchów kierownicą, powodujących gwałtowne zmiany pasa ruchu lub szybkie i ostre skręty.

• Utrata panowania nad pojazdem przy wysokiej prędkości może doprowadzić do jego przewrócenia się na bok lub na dach.

• Jeżeli pojazd zjedzie z jezdni, należy unikać gwałtownych ruchów kierownicą. W takim przypadku najpierw należy zwolnić, a dopiero później wrócić na jezdnię.

• Należy bezwzględnie przestrzegać wszystkich obowiązujących ograniczeń prędkości.

OSTRZEŻENIE

Jeżeli pojazd nie może wyjechać ze śniegu, błota, piasku itp., można spróbować ostrożnie go rozkołysać — polega to na naprzemiennych próbach ruszenia do przodu i do tyłu. Nie wykonywać prób rozkołysania pojazdu, jeżeli w pobliżu znajdują się ludzie, inne pojazdy lub przeszkody. Rozkołysany pojazd może nagle odzyskać przyczepność i gwałtownie ruszyć do przodu lub do tyłu. Może to być bardzo niebezpieczne.

Informacja

– Funkcja szybkiej redukcji biegu („kickdown”) — jeżeli występuje

Funkcji „kickdown” należy używać w celu uzyskania maksymalnego przyspieszenia. Należy w takim przypadku szybko wcisnąć pedał przyspieszenia poza aktualne położenie. Dwusprzęgłowa skrzynia biegów (DCT) zmieni bieg na niższy w zależności od prędkości obrotowej silnika.

Układ hamulcowy

Wspomaganie układu hamulcowego

Pojazd jest wyposażony w układ hamulcowy ze wspomaganiem, który przy normalnym użytkowaniu reguluje się automatycznie.

Wspomaganie układu hamulcowego nie działa przy wyłączonym silniku ani w przypadku wyłączenia silnika podczas jazdy. W takiej sytuacji hamowanie nadal jest możliwe, ale wymaga użycia większej niż zwykle siły nacisku na pedał hamulca. Ponadto hamowanie bez wspomagania powoduje wydłużenie drogi hamowania.

Jeżeli silnik pojazdu nie pracuje, podciśnienie w układzie wspomagania hamulców wyczerpuje się stopniowo przy każdym naciśnięciu pedału hamulca. Jeżeli wspomaganie układu hamulcowego przestało działać, nie należy naciskać wielokrotnie pedału hamulca.

Hamować pulsacyjnie należy wyłącznie wtedy, kiedy jest to konieczne dla zachowania kontroli nad pojazdem na śliskiej nawierzchni.

OSTRZEŻENIE

Stosować następujące środki ostrożności:

• Podczas jazdy nie opierać stopy na pedale hamulca. Powoduje to przegrzewanie się hamulców, przyspieszone zużycie tarcz i klocków hamulcowych oraz wydłużenie drogi hamowania.

• Na długich lub stromych zjazdach należy zmienić bieg na niższy i unikać ciągłego używania hamulców. Ze wzniesień powinno się zjeżdżać na tym samym biegu, na którym wjeżdżało się pod górę. Ciągłe używanie hamulców powoduje ich przegrzewanie i może spowodować chwilową utratę siły hamowania.

• Zamoknięcie hamulców może mieć negatywny wpływ na możliwość hamowania. Naciśnięcie pedału hamulca przy zamokniętych hamulcach może powodować „ściąganie” pojazdu w jedną ze stron. Aby sprawdzić, czy hamulce nie powodują „ściągania” w jedną ze stron, należy lekko nacisnąć pedał hamulca. W ten sam sposób sprawdzać hamulce po przejechaniu przez głęboką wodę. Aby wysuszyć hamulce, należy trzymać nieznacznie wciśnięty pedał hamulca, utrzymując bezpieczną prędkość i poczekać, aż siła hamowania powróci do normy. Unikać jazdy z wysoką prędkością przed przywróceniem normalnej siły hamowania.

Wskaźnik zużycia klocków hamulcowych

Jeżeli klocki hamulcowe są zużyte i konieczna jest ich wymiana na nowe, podczas hamowania przednie i/lub tylne hamulce wydają wysoki dźwięk ostrzegawczy. Dźwięk ten może okresowo zanikać, ale może też pojawiać się zawsze podczas naciskania pedału hamulca.

Należy pamiętać, że w pewnych warunkach jazdy lub przy określonej pogodzie hamulce mogą piszczeć również po pierwszym (lub lekkim) naciśnięciu pedału. Jest to zjawisko normalne i nie oznacza problemu z układem hamulcowym.

UWAGA

Aby uniknąć kosztownych napraw hamulców, nie należy jeździć ze zużytymi klockami hamulcowymi.

Informacja

Klocki hamulcowe zawsze należy wymieniać jako komplety dla osi przedniej lub tylnej.

Hamulce tylne bębnowe (jeżeli występują)

Hamulce bębnowe nie są wyposażone we wskaźniki zużycia.Dlatego jeżeli z hamulców tylnych dochodzą odgłosy tarcia, należy sprawdzić okładziny szczęk hamulcowych. Hamulce tylne należy również sprawdzać przy każdej wymianie opon lub przekładaniu kół, a także podczas wymiany klocków hamulcowych przednich.

Hamulec postojowy

Przed opuszczeniem pojazdu zawsze włączać hamulec postojowy. Aby włączyć hamulec postojowy, należy:

Mocno wcisnąć pedał hamulca.

Zaciągnąć dźwignię hamulca postojowego do oporu.

OSTRZEŻENIE

Aby ograniczyć POWAŻNE ZAGROŻENIE ZDROWIA LUB ŻYCIA, nie włączać hamulca postojowego podczas jazdy, z wyjątkiem sytuacji awaryjnych. Może to spowodować uszkodzenie układu hamulcowego i/lub wypadek.

Aby zwolnić hamulec postojowy, należy:

Mocno wcisnąć pedał hamulca.

Lekko podciągnąć dźwignię hamulca postojowego do góry.

Nacisnąć przycisk (1) zwalniania blokady i trzymając przycisk wciśnięty, opuścić dźwignię hamulca postojowego (2).

Jeżeli hamulec postojowy nie wyłącza się lub wyłącza się niecałkowicie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

OSTRZEŻENIE

• Przed opuszczeniem pojazdu po jego zatrzymaniu należy nadal naciskać pedał hamulca. Włączyć 1. bieg (mechaniczna skrzynia biegów)/ustawić selektor w położeniu P (automatyczna/dwusprzęgłowa skrzynia biegów), włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF).

Niecałkowite włączenie hamulca postojowego może spowodować przypadkowe przemieszczenie się pojazdu i w konsekwencji obrażenia kierowcy lub innych osób.

• Osobom nieznającym pojazdu nie należy NIGDY zezwalać na dotykanie hamulca postojowego. Przypadkowe zwolnienie hamulca postojowego może doprowadzić do wypadku.

• Hamulec postojowy można zwolnić po wejściu do pojazdu i silnym naciśnięciu pedału hamulca.

UWAGA

• Nie naciskać pedału przyspieszenia przy włączonym hamulcu postojowym. Naciśnięcie pedału przyspieszenia przy włączonym hamulcu postojowym powoduje włączenie się dźwiękowego sygnału ostrzegawczego. Może to również spowodować uszkodzenie hamulca postojowego.

• Jazda z włączonym hamulcem postojowym może spowodować przegrzanie hamulców oraz przedwczesne zużycie i/lub uszkodzenie elementów układu hamulcowego. Przed rozpoczęciem jazdy należy upewnić się, że hamulec postojowy jest zwolniony, a lampka ostrzegawcza układu hamulcowego nie świeci się.

Po włączeniu stacyjki (stan ON) bez uruchamiania silnika lampka ostrzegawcza hamulca postojowego powinna świecić się przez chwilę.

Lampka świeci się również w przypadku włączenia hamulca postojowego przy włączonej stacyjce (stan START lub ON).

Przed rozpoczęciem jazdy należy upewnić się, że hamulec postojowy jest zwolniony, a lampka ostrzegawcza układu hamulcowego nie świeci się.

Jeżeli lampka ostrzegawcza hamulca postojowego świeci się po uruchomieniu silnika i zwolnieniu hamulca postojowego, może to oznaczać usterkę układu hamulcowego. Należy to natychmiast sprawdzić.

Jeżeli to możliwe, należy natychmiast przerwać jazdę. Jeżeli nie można przerwać jazdy, należy zachować wyjątkową ostrożność i kontynuować jazdę do miejsca umożliwiającego bezpieczne zatrzymanie.

Układ zapobiegający blokowaniu kół podczas hamowania (ABS)

OSTRZEŻENIE

Układ ABS nie zapobiega wypadkom spowodowanym przez nieprawidłowe lub niebezpieczne manewry. Mimo że układ ten zwiększa panowanie nad pojazdem podczas hamowania awaryjnego, należy zawsze zachowywać bezpieczną odległość od pojazdu poprzedzającego. W trudnych warunkach drogowych należy zawsze zmniejszać prędkość. W niektórych sytuacjach droga hamowania pojazdów wyposażonych w układ ABS może być dłuższa niż droga hamowania pojazdów bez tych układów.

Dlatego w następujących warunkach należy zmniejszać prędkość:

• Drogi nierówne, żwirowe, zapiaszczone lub pokryte śniegiem.

• Drogi o nierównej, dziurawej nawierzchni.

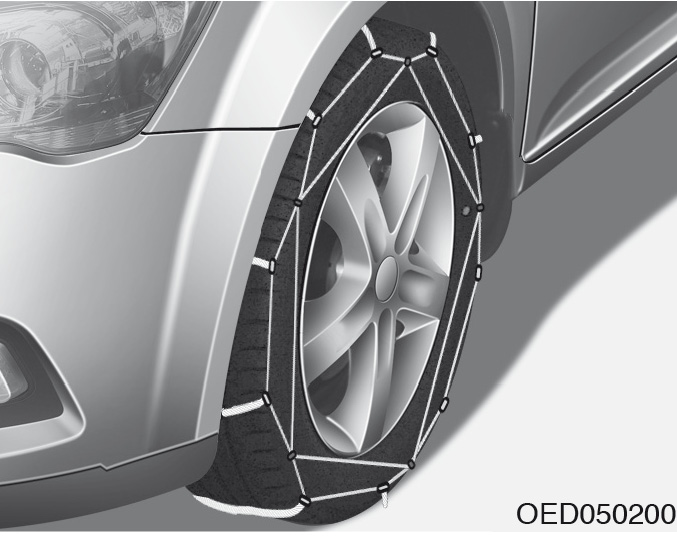

• Jazda z założonymi łańcuchami przeciwśnieżnymi.

Zachowania pojazdu wyposażonego w układ ABS nie należy sprawdzać poprzez jazdę z wysoką prędkością lub szybkie pokonywanie zakrętów. Może to być niebezpieczne i doprowadzić do wypadku.

Układ ABS to układ elektroniczny zapobiegający blokowaniu kół podczas hamowania. Umożliwia on kierowcy kierowanie pojazdem podczas hamowania.

Sposób działania układu ABS

Aby uzyskać maksymalną skuteczność układu ABS w sytuacji hamowania awaryjnego, nie należy próbować samodzielnie zmieniać nacisku na pedał hamulca, ani hamować pulsacyjnie. Należy możliwie najsilniej wcisnąć pedał hamulca.

Po naciśnięciu pedału hamulca w warunkach, które mogą spowodować zablokowanie kół, można usłyszeć terkoczący dźwięk emitowany przez układ hamulcowy i odczuć drgania pedału. Jest to zjawisko normalne, które oznacza ingerencję układu ABS.

Ingerencja układu ABS nie skraca czasu ani drogi hamowania, pozwala jednak na zachowanie możliwości kierowania pojazdem podczas hamowania.

Należy zawsze zachowywać bezpieczną odległość od pojazdu poprzedzającego.

Układ ABS nie zapobiega poślizgom powodowanym przez gwałtowne zmiany kierunku jazdy, takie jak zbyt szybkie pokonywanie zakrętów lub nagłe zmiany pasa ruchu. Zawsze należy jeździć z prędkością bezpieczną dla danych warunków drogowych i pogodowych.

Układ ABS nie zapobiega utracie stabilności pojazdu. Dlatego podczas gwałtownego hamowania należy wykonywać jedynie niewielkie ruchy kierownicą. Nadmierny lub zbyt gwałtowny skręt kierownicy może spowodować zjechanie pojazdu na przeciwny pas ruchu lub poza drogę.

Na nawierzchniach nieutwardzonych lub nierównych ingerencja układu ABS może wydłużyć drogę hamowania w stosunku do hamowania pojazdów bez tego układu.

Lampka ostrzegawcza układu ABS świeci się przez kilka sekund po włączeniu stacyjki (stan ON). W tym czasie układ ABS przeprowadza autodiagnozę i — jeżeli nie wykrywa nieprawidłowości — jego lampka ostrzegawcza gaśnie. Jeżeli lampka ostrzegawcza układu ABS nie gaśnie, może to oznaczać usterkę układu. W takim przypadku należy jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

OSTRZEŻENIE

Świecąca się stale lampka ostrzegawcza układu ABS () może wskazywać na usterkę układu. Jednakże wspomaganie układu hamulcowego nadal działa prawidłowo. Aby ograniczyć poważne zagrożenie zdrowia lub życia, należy w takim przypadku jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

OSTROŻNIE

Ciągłe hamowanie podczas jazdy po nawierzchniach o małej przyczepności (takich jak np. drogi pokryte lodem) powoduje nieprzerwaną ingerencję układu ABS. W takim przypadku lampka ostrzegawcza układu ABS może świecić się stale. Należy wtedy zatrzymać pojazd w bezpiecznym miejscu i wyłączyć silnik.

Następnie ponownie uruchomić silnik. Jeżeli lampka ostrzegawcza układu ABS gaśnie oznacza to, że układ jest sprawny. Jeżeli lampka nie gaśnie, może to oznaczać usterkę układu ABS. W takim przypadku należy jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Informacja

Po uruchomieniu pojazdu z użyciem zewnętrznego źródła zasilania (z powodu rozładowania akumulatora) może włączyć się lampka ostrzegawcza układu ABS . Jest to spowodowane niskim napięciem akumulatora i nie oznacza usterki układu ABS. W takim przypadku przed rozpoczęciem jazdy należy naładować akumulator.

Układ stabilizacji toru jazdy (ESC)

Układ stabilizacji toru jazdy (ESC) pomaga w stabilizacji pojazdu podczas pokonywania zakrętów.

Układ ten porównuje kąt obrotu kierownicy z kierunkiem, w którym faktycznie przemieszcza się pojazd. Aby pomóc kierowcy w utrzymaniu zamierzonego toru jazdy, układ ESC zwiększa siłę hamowania określonych kół i ingeruje w sterowanie napędem. Nie zastępuje on jednak prawidłowej techniki jazdy i bezpiecznego pokonywania zakrętów. Zawsze dostosowywać prędkość do warunków panujących na drodze.

OSTRZEŻENIE

Należy zawsze dostosowywać prędkość do warunków drogowych i nie pokonywać zakrętów zbyt szybko. Układ ESC nie zapobiega wypadkom.

Zbyt wysoka prędkość na zakrętach, gwałtowne manewry i poślizg na mokrych nawierzchniach (aquaplaning) mogą doprowadzić do poważnego wypadku.

Sposób działania układu ESC

Włączanie układu

Po włączeniu stacyjki (stan ON) lampka ostrzegawcza układu ESC i lampka sygnalizacyjna wyłączenia układu ESC świecą się przez ok. 3 sekundy, a następnie gasną. Oznacza to, że układ ESC jest włączony (gotowy do ingerencji).

Ingerencja układu

Ingerencję układu ESC sygnalizuje miganie lampki ostrzegawczej układu.

• Po naciśnięciu pedału hamulca w warunkach, które mogą spowodować zablokowanie kół, można usłyszeć terkoczący dźwięk emitowany przez układ hamulcowy i odczuć drgania pedału. Jest to zjawisko normalne, które oznacza ingerencję układu ESC.

• Podczas ingerencji układu ESC silnik może nie reagować w zwykły sposób na operowanie pedałem przyspieszenia.

• Ingerencja układu ESC powoduje automatyczną dezaktywację (czasowe wyłączenie) tempomatu. Tempomat można ponownie aktywować, kiedy pozwalają na to warunki panujące na drodze. Patrz podrozdział „Tempomat” w dalszej części tego rozdziału (jeżeli występuje).

• Podczas jazdy po drodze błotnistej lub innej śliskiej nawierzchni, prędkość obrotowa silnika może nie wzrastać nawet po znacznym wciśnięciu pedału przyspieszenia. Jest to celowe działanie układu. Ma ono na celu zachowanie stabilności pojazdu oraz przyczepności kół i nie oznacza usterki.

Wyłączanie układu

Wyłączanie układu ESC

• Stan 1

Nacisnąć krótko wyłącznik układu ESC (świeci się lampka sygnalizacyjna wyłączenia układu i pojawia się odpowiedni komunikat). Wyłączenie układu ESC w taki sposób powoduje, że przestaje on ingerować w pracę silnika. Oznacza to, że przestaje działać funkcja sterowania napędem, natomiast funkcja sterowania hamulcami działa nadal.

• Stan 2

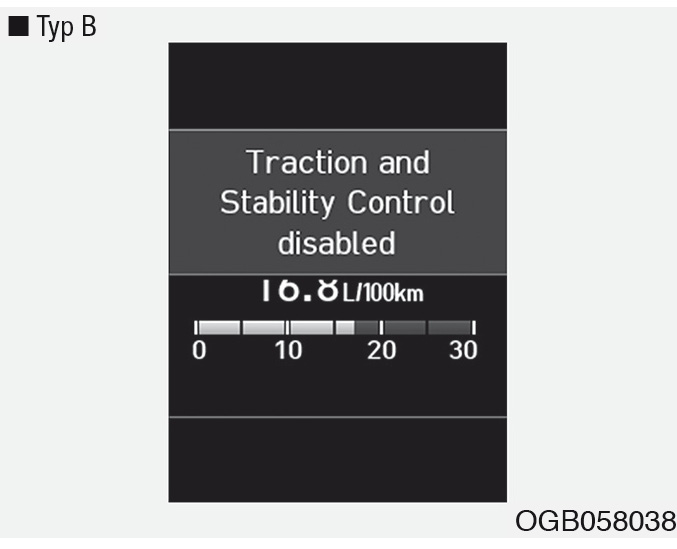

Naciskać wyłącznik układu ESC przez ponad 3 sekundy. Włącza się lampka sygnalizacyjna wyłączenia układu ESC, pojawia się odpowiedni komunikat i rozlega dźwiękowy sygnał ostrzegawczy. Taki sposób wyłączenia układu ESC powoduje, że przestaje on ingerować w pracę silnika oraz przestaje sterować hamulcami.

Oznacza to, że układ stabilizacji toru jazdy nie działa wcale.

W przypadku wyłączenia stacyjki (stan LOCK/OFF) przy wyłączonym układzie ESC układ pozostaje wyłączony. Po uruchomieniu silnika układ ESC włącza się (jest gotowy do ingerencji) automatycznie.

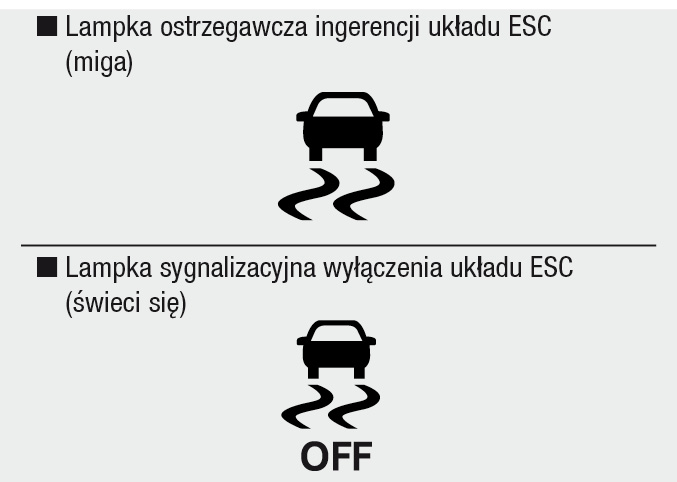

Lampki sygnalizacyjne

Jeżeli układ ESC jest sprawny, po włączeniu stacyjki (stan ON) lampka ostrzegawcza ingerencji układu ESC włącza się, a następnie gaśnie.

Podczas każdej ingerencji układu ESC miga lampka ostrzegawcza układu.

Jeżeli lampka ostrzegawcza układu ESC świeci się, może to oznaczać jego usterkę. W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lampka sygnalizacyjna wyłączenia układu ESC świeci się po wyłączeniu układu za pomocą wyłącznika.

OSTRZEŻENIE

Miganie lampki ostrzegawczej układu ESC oznacza ingerencję układu.

W takim przypadku należy jechać powoli i NIE próbować przyspieszać. NIGDY nie podejmować prób wyłączenia układu ESC, kiedy miga jego lampka ostrzegawcza (tzn. podczas ingerencji układu). Może to spowodować utratę kontroli nad pojazdem i doprowadzić do wypadku.

UWAGA

Jazda z oponami lub kołami o różnych rozmiarach może spowodować nieprawidłowe działanie układu ESC. Podczas wymiany opon należy upewnić się, że nowe opony mają takie same rozmiary, jak opony zamontowane fabrycznie w pojeździe.

Wyłączanie układu ESC

Podczas jazdy

Układ ESC należy wyłączać jedynie na krótko, np. by ułatwić wyjazd po utknięciu pojazdu w śniegu lub w błocie. W takim przypadku wyłączenie układu umożliwia utrzymanie momentu obrotowego przenoszonego na koła.

Aby wyłączyć układ ESC podczas jazdy, należy jadąc po płaskim odcinku drogi nacisnąć wyłącznik układu.

UWAGA

Aby uniknąć uszkodzenia skrzyni biegów:

• Nie pozwalać, by koło/koła tej samej osi obracały się w miejscu z nadmierną prędkością przy świecących się lampkach ostrzegawczych układu ESC, ABS i hamulcowego. Uszkodzenia powstałe w takim przypadku nie są objęte gwarancją producenta pojazdu. Kiedy lampki te świecą się, należy obniżyć prędkość obrotową silnika i nie dopuszczać, by koła obracały się w miejscu.

• Przed rozpoczęciem prób na hamowni należy pamiętać o wyłączeniu układu ESC (jest to potwierdzane świeceniem się lampki sygnalizacyjnej wyłączenia układu ESC).

Informacja

Wyłączenie układu ESC nie ma wpływu na działanie układu ABS ani układu hamulcowego.

Układ stabilizacji pojazdu (VSM) (jeżeli występuje)

Układ VSM pomaga on w utrzymywaniu stabilności pojazdu podczas gwałtownego przyspieszania lub hamowania na mokrej, śliskiej albo nierównej nawierzchni, kiedy przyczepność poszczególnych kół jest różna.

OSTRZEŻENIE

Pomimo wyposażenia pojazdu w układ VSM należy stosować następujące środki ostrożności:

• ZAWSZE zwracać uwagę na prędkość pojazdu poprzedzającego i odległość od niego. Układ VSM nie zastępuje prawidłowej techniki jazdy i bezpiecznego pokonywania zakrętów.

• Zawsze dostosowywać prędkość do warunków panujących na drodze. Układ VSM nie zapobiega wypadkom. Nadmierna prędkość przy złych warunkach atmosferycznych, śliskiej lub nierównej nawierzchni może doprowadzić do poważnego wypadku.

Sposób działania układu VSM

Włączanie układu

Układ VSM jest włączony (gotowy do ingerencji) w następujących przypadkach:

• Włączony układ stabilizacji toru jazdy (ESC).

• Prędkość pojazdu przekracza 15 km/h na zakręcie.

• Prędkość pojazdu przekracza 20 km/h podczas hamowania na nierównej nawierzchni.

Ingerencja układu

Po naciśnięciu pedału hamulca w warunkach, które mogą spowodować ingerencję układu ESC, można usłyszeć terkoczący dźwięk emitowany przez układ hamulcowy i odczuć drgania pedału. Jest to zjawisko normalne, które oznacza ingerencję układu VSM.

UWAGA

Układ VSM nie działa w następujących przypadkach:

• Jazda po pochyłości.

• Jazda do tyłu.

• Świeci się lampka sygnalizacyjna wyłączenia układu ESC.

• Świeci się lampka ostrzegawcza elektrycznego wspomagania układu kierowniczego .

Wyłączanie układu

Aby wyłączyć układ VSM, należy nacisnąć wyłącznik układu ESC. Włącza się lampka sygnalizacyjna wyłączenia układu ESC .

Aby włączyć układ VSM, należy ponownie nacisnąć wyłącznik układu ESC. Lampka sygnalizacyjna wyłączenia układu ESC gaśnie.

OSTRZEŻENIE

Jeżeli lampka ostrzegawcza układu ESC albo lampka ostrzegawcza elektrycznego wspomagania układu kierowniczego świeci się, może to oznaczać usterkę układu VSM. W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

UWAGA

Układ wspomagający ruszanie na wzniesieniu (HAC) (jeżeli występuje)

Układ wspomagający ruszanie na wzniesieniu (HAC) zapobiega staczaniu się pojazdu do tyłu podczas ruszania pod górę. Układ automatycznie włącza hamulce i wyłącza je po naciśnięciu pedału przyspieszenia lub po 2 sekundach.

OSTRZEŻENIE

Podczas ruszania na wzniesieniu należy zawsze być gotowym na naciśnięcie pedału przyspieszenia. Układ HAC aktywuje się jedynie na około 2 sekundy.

UWAGA

• Układ HAC nie działa, jeżeli dźwignia zmiany biegów znajduje się w położeniu neutralnym (mechaniczna skrzynia biegów)/selektor znajduje się w położeniu P lub N (automatyczna/dwusprzęgłowa skrzynia biegów).

• Układ HAC aktywuje się nawet jeżeli układ ESC jest wyłączony, natomiast nie aktywuje się w przypadku usterki układu ESC.

Sygnalizacja hamowania awaryjnego (ESS) (jeżeli występuje)

Sygnalizacja hamowania awaryjnego ostrzega migającymi światłami stopu kierowców jadących z tyłu, że pojazd gwałtownie hamuje.

Układ włącza się w następujących przypadkach:

• Podczas gwałtownego hamowania przy prędkości powyżej 55 km/h i opóźnieniu ponad 7 m/s².

• Podczas ingerencji układu ABS.

Sygnalizacja hamowania awaryjnego wyłącza się, jeżeli prędkość pojazdu jest niższa niż 40 km/h, układ ABS nie dokonuje już ingerencji lub hamowanie awaryjne zakończyło się. W takim przypadku zamiast niego automatycznie włączają się światła awaryjne. Światła awaryjne gasną, gdy po zatrzymaniu się i ponownym ruszeniu prędkość przekroczy 10 km/h. Gasną one również, gdy pojazd przez pewien czas jedzie z niską prędkością. Światła awaryjne można wyłączyć ręcznie, naciskając ich włącznik.

Prawidłowa technika hamowania

OSTRZEŻENIE

Przed opuszczeniem pojazdu po jego zatrzymaniu należy nadal naciskać pedał hamulca. Włączyć 1. bieg (mechaniczna skrzynia biegów)/ustawić selektor w położeniu P (automatyczna/dwusprzęgłowa skrzynia biegów), włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF).

Niecałkowite włączenie hamulca postojowego może spowodować przypadkowe przemieszczenie się pojazdu i w konsekwencji obrażenia kierowcy lub innych osób.

Zamoczenie hamulców może być niebezpieczne! Hamulce mogą zamoknąć podczas przejazdu przez wodę lub podczas mycia pojazdu. Jeżeli hamulce są zamoknięte, pojazd nie zatrzyma się odpowiednio szybko. Zamoknięcie hamulców może również powodować „ściąganie” pojazdu na bok.

Aby wysuszyć hamulce, należy — z zachowaniem pełnej kontroli nad pojazdem — trzymać nieznacznie wciśnięty pedał hamulca i poczekać, aż działanie hamulców powróci do normy. Jeżeli hamulce nie powracają do normalnego trybu pracy, należy zatrzymać się w najbliższym bezpiecznym miejscu i skontaktować z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Podczas jazdy NIE NALEŻY opierać stopy na pedale hamulca. Nawet lekki, ale ciągły nacisk na pedał hamulca może spowodować przegrzanie, zużycie, a nawet awarię hamulców.

W przypadku przebicia opony podczas jazdy należy delikatnie nacisnąć pedał hamulca i wytracać prędkość jadąc na wprost. Następnie po wytraceniu prędkości należy zjechać z jezdni i zatrzymać się w bezpiecznym miejscu.

Aby zapobiec swobodnemu toczeniu się pojazdu po jego zatrzymaniu, należy mocno naciskać pedał hamulca.

Układ Start/Stop (ISG) (jeżeli występuje)

Układ Start/Stop (ISG) obniża zużycie paliwa, automatycznie chwilowo wyłączając silnik podczas krótkich postojów (np. na czerwonym świetle, przed znakiem stopu lub w korku ulicznym).

Silnik włącza się automatycznie po spełnieniu określonych warunków.

Przy uruchomionym silniku układ ISG jest zawsze włączony.

Informacja

Podczas automatycznego uruchamiania silnika przez układ ISG, niektóre lampki ostrzegawcze (układu ABS, układu ESC, wyłączenia układu ESC, elektrycznego wspomagania układu kierowniczego lub hamulca postojowego) mogą świecić się przez kilka sekund. Wynika to z chwilowego spadku napięcia akumulatora. Nie oznacza to usterki układu ISG.

Włączanie układu ISG

Warunki wstępne aktywacji układu

Układ ISG działa po spełnieniu następujących warunków:

– Zapięty pas bezpieczeństwa kierowcy.

– Zamknięte drzwi kierowcy i maska silnika.

– Prawidłowe podciśnienie w układzie wspomagania hamulców.

– Prawidłowy stan naładowania akumulatora.

– Temperatura zewnętrzna w zakresie –20 ÷ 35°C.

– Odpowiednio wysoka temperatura płynu chłodzącego.

– Nieaktywny tryb diagnostyczny układu.

– Niewielki kąt obrotu kierownicy (pojazdy z automatyczną/dwusprzęgłową skrzynią biegów).

– Stromy podjazd lub zjazd (pojazdy z automatyczną/dwusprzęgłową skrzynią biegów).

Informacja

• Jeżeli warunki aktywacji układu ISG nie są spełnione, układ nie działa. Świeci się wtedy lampka wyłącznika układu ISG i żółta lampka sygnalizacyjna układu ISG w zestawie wskaźników.

• Jeżeli w zestawie wskaźników świeci się pokazana powyżej lampka sygnalizacyjna, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Automatyczne wyłączanie silnika

Aby silnik wyłączył się automatycznie:

Pojazdy z mechaniczną skrzynią biegów

1. Zwolnić do prędkości poniżej 5 km/h.

2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.

3. Zwolnić pedał sprzęgła.

Po wyłączeniu silnika w zestawie wskaźników świeci się zielona lampka sygnalizacyjna układu ISG .

Informacja

Aby silnik wyłączył się automatycznie po następnym zatrzymaniu, prędkość pojazdu od poprzedniego automatycznego wyłączenia silnika musi przekroczyć 10 km/h.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

1. Zatrzymać pojazd.

2. Nacisnąć pedał hamulca przy selektorze znajdującym się w położeniu D lub N.

Po wyłączeniu silnika w zestawie wskaźników świeci się zielona lampka sygnalizacyjna układu ISG .

Informacja

Aby silnik wyłączył się automatycznie po następnym zatrzymaniu, prędkość pojazdu od poprzedniego automatycznego wyłączenia silnika musi przekroczyć 8 km/h.

Otwarcie maski silnika po automatycznym wyłączeniu silnika przez układ ISG powoduje wyłączenie układu.

W przypadku wyłączenia układu:

Świeci się lampka wyłącznika układu ISG.

Na wyświetlaczu LCD pojawia się komunikat „Auto Stop deactivated. Start manually” (układ ISG wyłączony, uruchomić silnik ręcznie). Komunikatowi towarzyszy sygnał dźwiękowy.

Aby w takiej sytuacji uruchomić silnik ręcznie, należy:

Pojazdy z mechaniczną skrzynią biegów

Nacisnąć równocześnie pedał sprzęgła i pedał hamulca przy dźwigni zmiany biegów w położeniu neutralnym.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

Nacisnąć pedał hamulca przy selektorze w położeniu P lub N. Jednakże ze względów bezpieczeństwa zaleca się uruchamianie silnika przy selektorze w położeniu P.

Automatyczne uruchamianie silnika

Aby silnik uruchomił się po wyłączeniu automatycznym:

Pojazdy z mechaniczną skrzynią biegów

• Wcisnąć pedał sprzęgła przy dźwigni zmiany biegów w położeniu neutralnym.

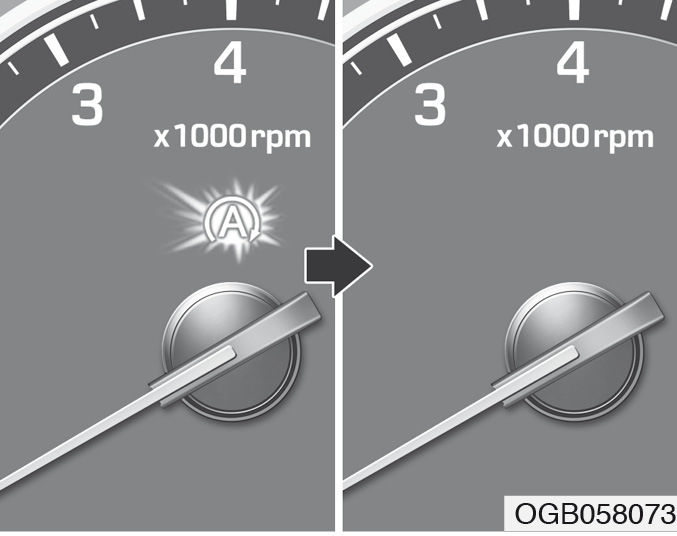

Po uruchomieniu silnika gaśnie zielona lampka sygnalizacyjna układu ISG w zestawie wskaźników.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

• Zwolnić pedał hamulca.

• W przypadku zwolnienia pedału hamulca przy włączonym trybie Auto Hold silnik nie uruchomi się. Silnik uruchomi się dopiero po naciśnięciu pedału przyspieszenia.

Po uruchomieniu silnika gaśnie zielona lampka sygnalizacyjna układu ISG w zestawie wskaźników.

W następujących sytuacjach silnik uruchamia się automatycznie:

– Włączony wyższy niż 3. bieg dmuchawy przy włączonej klimatyzacji manualnej.

– Włączony wyższy niż 6. bieg dmuchawy przy włączonej klimatyzacji automatycznej.

– Upływ określonego czasu od momentu włączenia układu klimatyzacji.

– Włączone ogrzewanie szyby tylnej.

– Zbyt niskie podciśnienie w układzie wspomagania hamulców.

– Niski poziom naładowania akumulatora.

– Prędkość pojazdu powyżej 5 km/h (pojazdy z mechaniczną skrzynią biegów).

– Prędkość pojazdu powyżej 2 km/h (pojazdy z automatyczną/dwusprzęgłową skrzynią biegów).

– Ustawienie selektora w położeniu P lub R przy naciśniętym pedale hamulca.

– Otwarcie drzwi lub odpięcie pasa bezpieczeństwa przy naciśniętym pedale hamulca.

W takim przypadku zielona lampka sygnalizacyjna układu ISG w zestawie wskaźników miga przez 5 sekund, a na wyświetlaczu LCD pojawia się komunikat „Auto Start” (automatyczne uruchamianie silnika).

W następujących sytuacjach automatyczne uruchomienie silnika jest niemożliwe:

Pojazdy z mechaniczną skrzynią biegów

Włączenie biegu bez wciśnięcia pedału sprzęgła. W takim przypadku na wyświetlaczu LCD pojawia się komunikat „Press clutch pedal for Auto Start” (aby automatycznie uruchomić silnik, wcisnąć pedał sprzęgła). Aby umożliwić automatyczne uruchomienie silnika, ustawić dźwignię zmiany biegów w położeniu neutralnym i wcisnąć pedał sprzęgła.

Pojazdy z automatyczną/dwusprzęgłową skrzynią biegów (DCT)

Ustawienie selektora z położenia N w położeniu R lub D albo włączenie trybu manualnej zmiany biegów bez naciśnięcia pedału hamulca. W takim przypadku na wyświetlaczu LCD pojawia się komunikat „Press brake pedal for Auto Start” (aby automatycznie uruchomić silnik, wcisnąć pedał hamulca). Aby umożliwić automatyczne uruchomienie silnika, nacisnąć pedał hamulca.

Wyłączanie układu ISG

• Aby wyłączyć układ ISG, należy nacisnąć jego wyłącznik. Po wyłączeniu układu świeci się lampka wyłącznika, a na wyświetlaczu LCD pojawia się komunikat „Auto Stop System Off” (układ ISG wyłączony).

• Aby włączyć układ ISG, należy ponownie nacisnąć jego wyłącznik. Po włączeniu układu ISG gaśnie lampka wyłącznika.

Usterki układu ISG

Układ ISG może nie działać w następujących przypadkach:

Usterka czujników związanych z układem ISG lub usterka układu.

W przypadku usterki układu ISG:

• W zestawie wskaźników miga żółta lampka sygnalizacyjna układu ISG .

• Świeci się lampka wyłącznika układu ISG.

Informacja

• Jeżeli po naciśnięciu wyłącznika układu ISG nie gaśnie lampka wyłącznika lub jeżeli układ ISG działa nieprawidłowo, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

• Lampkę wyłącznika układu ISG można wyłączyć, jadąc przez czas do 2 godzin z prędkością ponad 80 km/h i dmuchawą na biegu niższym niż 2. Jeżeli lampka wyłącznika układu ISG świeci się nadal, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

OSTRZEŻENIE

Po automatycznym wyłączeniu silnik może automatycznie uruchomić się. Dlatego przed opuszczeniem pojazdu lub rozpoczęciem jakichkolwiek prac w przedziale silnika należy wyłączyć stacyjkę (stan LOCK/OFF) lub wyjąć kluczyk ze stacyjki.

Wyłączanie czujnika stanu akumulatora

A: czujnik stanu akumulatora

Czujnik stanu akumulatora wyłącza się po odłączeniu ujemnego (–) zacisku od akumulatora, np. podczas wykonywania czynności obsługowych.

W takim przypadku układ ISG działa w sposób ograniczony. Aby przywrócić działanie czujnika stanu akumulatora po odłączeniu akumulatora, należy wykonać opisane dalej czynności.

Warunki wstępne przywrócenia działania czujnika stanu akumulatora

Nie uruchamiać silnika przez 4 godziny, a następnie podjąć 3 do 4 prób rozruchu.

Pamiętać, by przy wyłączonym silniku nie podłączać do pojazdu żadnych akcesoriów elektrycznych (np. zewnętrznego systemu nawigacji, routera Wi-Fi). Mogą one uniemożliwić przywrócenie działania czujnika stanu akumulatora.

Informacja

W następujących sytuacjach układ ISG może działać nieprawidłowo:

– Usterka układu ISG.

– Niski poziom naładowania akumulatora.

– Zbyt niskie podciśnienie w układzie wspomagania hamulców.

W takich przypadkach układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

UWAGA

• W przypadku wymiany akumulatora zamontować wyłącznie oryginalny akumulator Hyundai przystosowany do układu ISG. W przeciwnym razie układ ISG może działać nieprawidłowo.

• Nie ładować akumulatora pojazdu z układem ISG za pomocą ogólnodostępnych prostowników. Może to spowodować uszkodzenie lub wybuch akumulatora.

• Nie odkręcać zakrętek cel akumulatora. Odkręcenie zakrętek może spowodować wyciek elektrolitu, który jest szkodliwy dla człowieka.

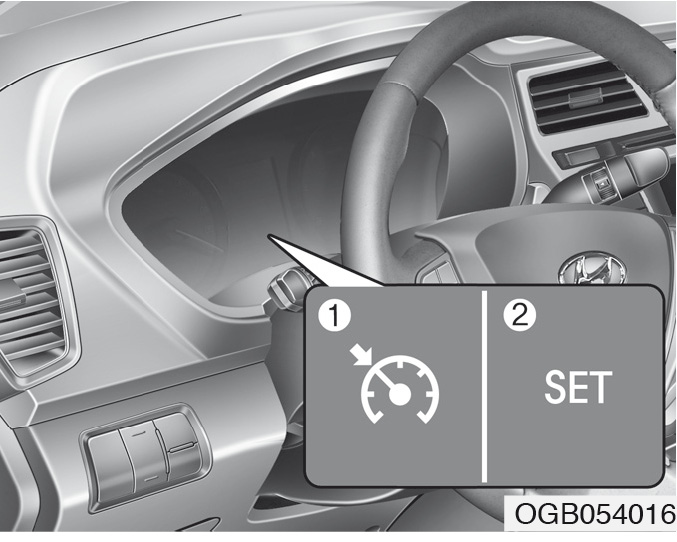

Tempomat (jeżeli występuje)

Korzystanie z tempomatu

1. Lampka sygnalizacyjna włączenia tempomatu

2. Lampka sygnalizacyjna działania tempomatu

Tempomat umożliwia zaprogramowanie prędkości, którą pojazd ma utrzymywać bez naciskania pedału przyspieszenia. Prędkość ta musi być wyższa niż 30 km/h.

OSTRZEŻENIE

Stosować następujące środki ostrożności:

• Jeżeli tempomat pozostaje włączony (w zestawie wskaźników świeci się lampka sygnalizacyjna włączenia tempomatu), można przypadkowo włączyć sterowanie prędkością. Aby uniknąć przypadkowego zaprogramowania prędkości i aktywacji tempomatu, nieużywany tempomat należy wyłączać (wyłączona lampka sygnalizacyjna włączenia tempomatu ).

• Tempomatu należy używać jedynie podczas jazdy po dobrych drogach i przy dobrej pogodzie.

• Używając tempomatu, należy zwracać szczególną uwagę na warunki jazdy.

• Nie używać tempomatu, jeżeli utrzymywanie stałej prędkości może być niebezpieczne, np.:

– W ruchu o dużym natężeniu lub jeżeli sytuacja na drodze utrudnia jazdę ze stałą prędkością.

– Podczas jazdy w deszczu albo po drogach pokrytych lodem lub śniegiem.

– Podczas jazdy w górach.

– Podczas jazdy przy silnym wietrze.

– Podczas holowania przyczepy.

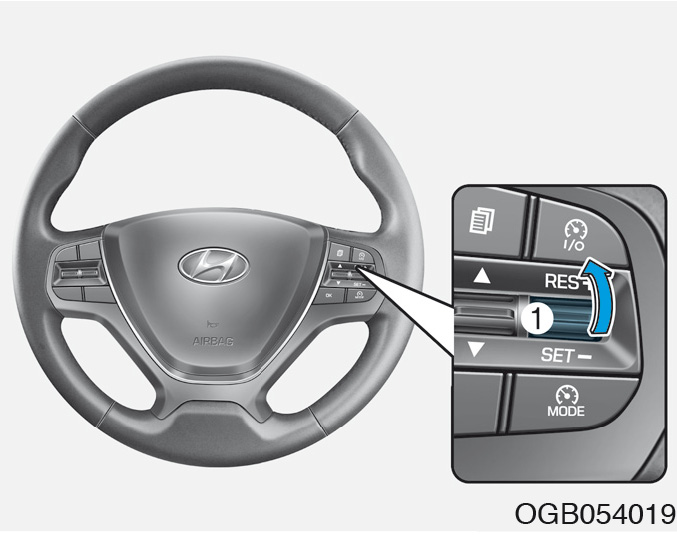

Przyciski sterowania tempomatem

: włączanie i wyłączanie tempomatu (wł. dezaktywacja wył.).

: przełączanie pomiędzy trybem tempomatu i ogranicznika prędkości.

RES+: ponowna aktywacja tempomatu lub zwiększenie prędkości.

SET–: ustawienie lub zmniejszenie prędkości.

Ustawianie wymaganej prędkości

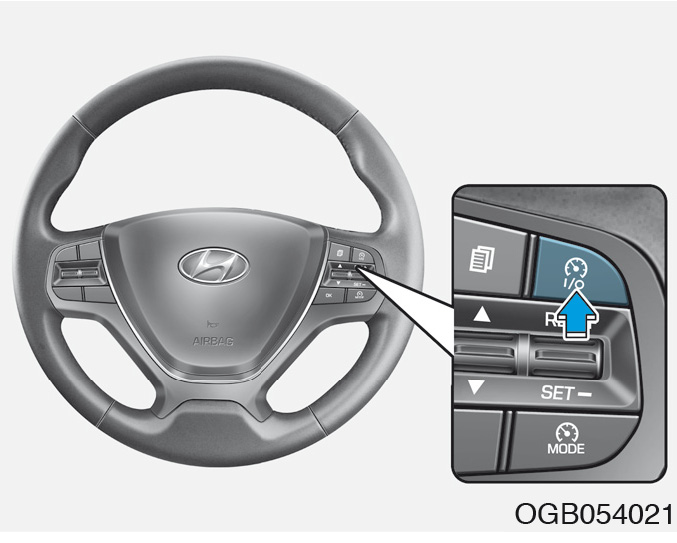

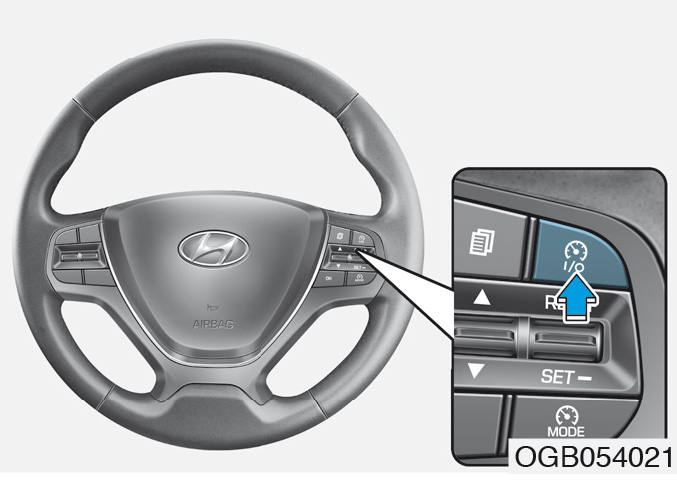

1. Aby włączyć tempomat, należy nacisnąć przycisk na kierownicy. Świeci się lampka sygnalizacyjna włączenia tempomatu

2. Przyspieszyć do wymaganej prędkości, wyższej niż 30 km/h.

Informacja

Aby w samochodach z mechaniczną skrzynią biegów możliwe było włączenie tempomatu, należy po uruchomieniu silnika co najmniej raz nacisnąć pedał hamulca.

3. Ustawić przełącznik (1) w położeniu [SET–] i zwolnić go. Włącza się lampka sygnalizacyjna działania tempomatu.

4. Zwolnić pedał przyspieszenia.

Informacja

Na stromych podjazdach samochód może nieznacznie zwalniać, a na zjazdach nieznacznie przyspieszać.

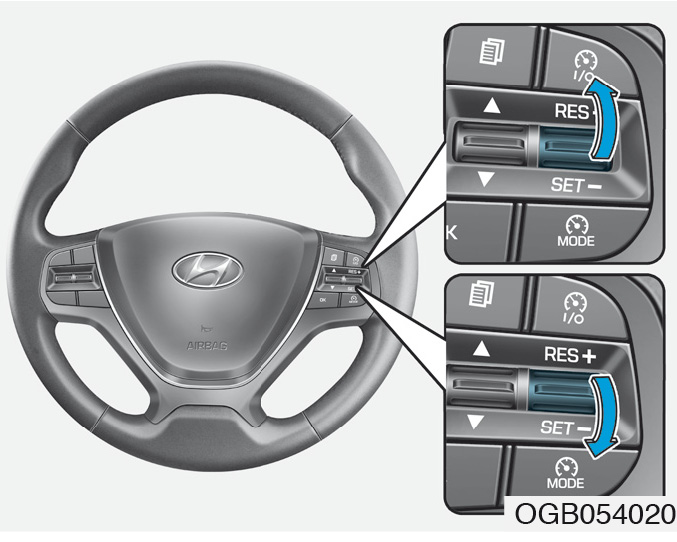

Zwiększanie zaprogramowanej prędkości

• Ustawić przełącznik (1) w położeniu [RES+] i przytrzymać go, obserwując równocześnie wskazanie zadanej prędkości w zestawie wskaźników. Po wyświetleniu wymaganej prędkości zwolnić przełącznik — pojazd przyspieszy do zadanej prędkości.

• Ustawić przełącznik (1) w położeniu [RES+] i zwolnić go. Każde ustawienie przełącznika w położeniu [RES+] powoduje wzrost prędkości o 2,0 km/h.

• Nacisnąć pedał przyspieszenia. Po osiągnięciu przez pojazd wymaganej prędkości ustawić przełącznik (1) w położeniu [SET–] i natychmiast go zwolnić.

Zmniejszanie zaprogramowanej prędkości

• Ustawić przełącznik (1) w położeniu [SET–] i go przytrzymać. Pojazd stopniowo zwalnia. Po osiągnięciu wymaganej prędkości zwolnić przełącznik.

• Ustawić przełącznik (1) w położeniu [SET–] i natychmiast go zwolnić. Każde ustawienie przełącznika w położeniu [SET–] powoduje spadek prędkości o 2,0 km/h.

• Lekko nacisnąć pedał hamulca. Po osiągnięciu przez pojazd wymaganej prędkości ustawić przełącznik (1) w położeniu [SET–] i natychmiast go zwolnić.

Chwilowe przyspieszanie z włączonym tempomatem

Nacisnąć pedał przyspieszenia. Po zwolnieniu pedału przyspieszenia pojazd zwalnia do zaprogramowanej prędkości.

W przypadku ustawienia przełącznika w położeniu [SET–] przy innej prędkości pojazd utrzymuje nową prędkość.

W następujących przypadkach tempomat dezaktywuje się:

• Naciśnięcie pedału hamulca.

• Naciśnięcie pedału sprzęgła (pojazdy z mechaniczną skrzynią biegów).

• Naciśnięcie przycisku na kierownicy.

• Naciśnięcie przycisku . W takim przypadku gaśnie lampka sygnalizacyjna włączenia tempomatu i lampka sygnalizacyjna działania tempomatu.

• Ustawienie selektora w położeniu N (pojazdy z automatyczną/dwusprzęgłową skrzynią biegów).

• Zwolnienie do prędkości poniżej 25 km/h.

• Ingerencja układu stabilizacji toru jazdy (ESC).

Informacja

Każda z powyższych czynności dezaktywuje tempomat (gaśnie lampka sygnalizacyjna działania tempomatu w zestawie wskaźników), natomiast tempomat pozostaje włączony. Tempomat można całkowicie wyłączyć jedynie za pomocą przycisku . Aby ponownie aktywować tempomat, należy ustawić przełącznik na kierownicy w położeniu [RES+]. Powoduje to przywrócenie poprzednio zaprogramowanej prędkości. Pojazd będzie utrzymywać tę prędkość do momentu kolejnej dezaktywacji tempomatu lub wyłączenia go za pomocą przycisku .

Powrót do prędkości zaprogramowanej

Ustawić przełącznik (1) w położeniu [RES+]. Jeżeli prędkość pojazdu przekracza 30 km/h, pojazd powraca do ostatniej zaprogramowanej prędkości.

Wyłączanie tempomatu

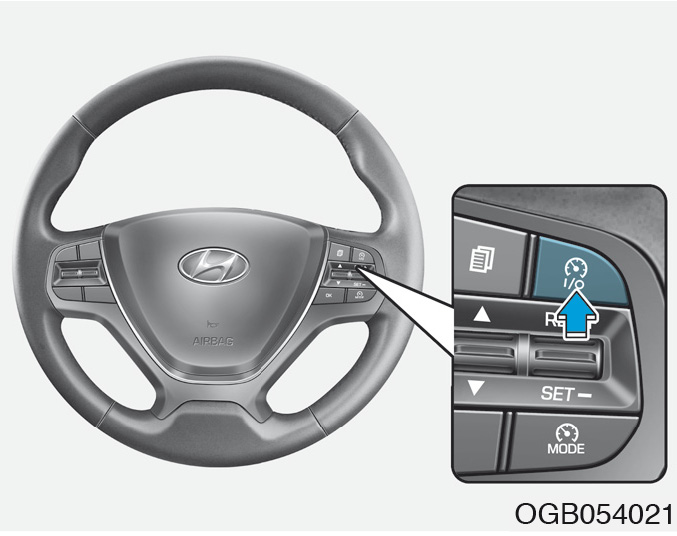

• Nacisnąć przycisk — gaśnie lampka sygnalizacyjna włączenia tempomatu
.

• Wyłączyć silnik.

Ogranicznik prędkości (jeżeli występuje)

Korzystanie z ogranicznika prędkości

Ogranicznik prędkości umożliwia uniknięcie przekroczenia określonej prędkości jazdy.

Układ sygnalizuje przekroczenie określonej prędkości miganiem wskazania ograniczenia i dźwiękowym sygnałem ostrzegawczym. Ostrzeżenie wyłącza się, kiedy prędkość spada poniżej zadanego ograniczenia.

Informacja

Kiedy ogranicznik prędkości działa, nie można aktywować tempomatu.

Przełączniki ogranicznika prędkości

: włączanie i wyłączanie ogranicznika prędkości. (wł. dezaktywacja wył.).

: przełączanie pomiędzy trybem tempomatu i ogranicznika prędkości.

RES+: ponowna aktywacja ogranicznika prędkości lub podniesienie limitu prędkości.

SET–: ustawienie lub obniżenie limitu prędkości.

Ustawianie ograniczenia prędkości

1. Aby włączyć ogranicznik prędkości, należy nacisnąć przycisk, a następnie przycisk na kierownicy. W zestawie wskaźników świeci się lampka sygnalizacyjna ogranicznika prędkości.

2. Ustawić przełącznik w położeniu [SET–].

3. Ustawić przełącznik w położeniu [RES+] lub [SET–] i po ustawieniu ograniczenia prędkości zwolnić przełącznik. Ustawić i przytrzymać przełącznik w położeniu [RES+] lub [SET–]. Powoduje to zwiększanie lub zmniejszanie prędkości o 5 km/h.

Zestaw wskaźników wyświetla ustawione ograniczenie prędkości.

Jeżeli pedał przyspieszenia jest wciśnięty na mniej niż 50%, prędkość pojazdu nie przekroczy zadanego ograniczenia.

Można jednak przekroczyć zadane ograniczenie prędkości, wciskając pedał przyspieszenia na ponad 70%. W takim przypadku miga wskazanie zadanego ograniczenia prędkości i włącza się dźwiękowy sygnał ostrzegawczy. Ostrzeżenia te wyłączają się, kiedy prędkość spada poniżej zadanego ograniczenia.

Wyłączanie ogranicznika prędkości

• Nacisnąć przycisk .

• Nacisnąć przycisk . Powoduje to włączenie tempomatu.

Układ wspomagający unikanie kolizji czołowych (FCA) z kamerą (jeżeli występuje)

Układ wspomagający unikanie kolizji czołowych (FCA) pomaga w wykrywaniu i monitorowaniu pojazdów poprzedzających. Wykorzystuje on w tym celu kamerę z systemem rozpoznawania obrazu. W przypadku wykrycia ryzyka kolizji/potrącenia układ ostrzega kierowcę, a w razie braku jego reakcji rozpoczyna hamowanie awaryjne.

Układ FCA z kamerą nie wykrywa pieszych.

OSTRZEŻENIE

Pomimo wyposażenia pojazdu w układ FCA należy stosować następujące środki ostrożności:

• Układ ten pełni jedynie funkcję pomocniczą i nie zwalnia kierowcy z obowiązku zachowania najwyższej uwagi. Zasięg działania czujników i wielkość wykrywanych obiektów są ograniczone. Dlatego należy stale koncentrować się na prowadzeniu.

• NIGDY nie przekraczać dozwolonej prędkości i zawsze dostosowywać prędkość do warunków i sytuacji na drodze.

• Zawsze zachowywać ostrożność pozwalającą na unikanie nagłych i nieoczekiwanych sytuacji. Układ FCA nie zatrzymuje pojazdu całkowicie i nie jest układem unikania kolizji.

Ustawienia i aktywacja układu

Ustawienia układu

• Układ FCA można włączyć po włączeniu stacyjki (stan ON) w następujący sposób:

Na wyświetlaczu LCD wybrać pozycję „User Settings” (ustawienia użytkownika) „Driver Assistance” (układy wspomagające kierowcę) „Forward safety” (bezpieczeństwo przed pojazdem).

• Układ FCA można wyłączyć poprzez anulowanie powyższych ustawień.

Po wyłączeniu układu FCA na wyświetlaczu LCD świeci się lampka ostrzegawcza wyłączenia układu. Kierowca może sprawdzać na wyświetlaczu LCD stan włączenia/wyłączenia układu FCA. Lampka świeci się również po wyłączeniu układu stabilizacji toru jazdy (ESC). Jeżeli po włączeniu układu FCA lampka ostrzegawcza wyłączenia układu nie gaśnie, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Kierowca może wybrać sposób ostrzegania początkowego na wyświetlaczu LCD.

Należy w tym celu wybrać pozycję „User Settings” (ustawienia użytkownika) „Driver Assistance” (układy wspomagające kierowcę) „Warning timing” (czas ostrzegania) „Early/Normal/Late” (wczesne/normalne/późne).

Sposoby ostrzegania początkowego w zależności od wybranej opcji

– Early (wczesne):

Początkowe ostrzeżenie o zderzeniu czołowym pojawia się wcześniej niż normalnie. W przypadku wyboru tej opcji ostrzeżenie początkowe o pojeździe pojawia się przy odległości większej niż zadana w nominalnych ustawieniach układu.

Jeżeli jednak pojazd poprzedzający gwałtownie się zatrzyma, czas pojawienia się ostrzeżenia początkowego może nie wydawać się krótki, nawet przy wybranej opcji „Early” (wczesne).

W przypadku odczucia, że ostrzeżenie pojawia się zbyt wcześnie, należy wybrać ustawienie „Normal” (normalne).

– Normal (normalne):

Początkowe ostrzeżenie o zderzeniu czołowym pojawia się w momencie zadanym w nominalnych ustawieniach układu. W przypadku wyboru tej opcji ostrzeżenie początkowe o pojeździe pojawia się przy odległości zadanej w nominalnych ustawieniach układu.

– Late (późne):

Początkowe ostrzeżenie o zderzeniu czołowym pojawia się później niż normalnie. W przypadku wyboru tej opcji ostrzeżenie początkowe o pojeździe pojawia się przy odległości mniejszej niż zadana w nominalnych ustawieniach układu.

Opcję tę należy wybierać w przypadku niewielkiego natężenia ruchu lub jazdy z niską prędkością.

Warunki wstępne aktywacji układu

Układ FCA jest gotowy do aktywacji (ingerencji) po włączeniu go na wyświetlaczu LCD i po spełnieniu poniższych warunków wstępnych:

– Włączony układ stabilizacji toru jazdy (ESC).

– Prędkość pojazdu powyżej 10 km/h (układ FCA może ingerować jedynie w określonym zakresie prędkości).

– Wykrycie przez układ pojazdu poprzedzającego zagrażającego kolizją. W zależności od sytuacji lub stanu pojazdu układ FCA może nie ingerować lub może jedynie wyemitować alarm dźwiękowy.

OSTRZEŻENIE

• Przed użyciem przełącznika na kierownicy w celu włączenia lub wyłączenia układu FCA zawsze zatrzymywać pojazd w bezpiecznym miejscu.

• Układ FCA włącza się automatycznie po włączeniu stacyjki (stan ON). Kierowca może wyłączyć układ FCA, korzystając z ustawień systemowych na wyświetlaczu LCD.

• Układ FCA wyłącza się automatycznie po wyłączeniu układu ESC. Po wyłączeniu układu ESC układu FCA nie można włączyć na wyświetlaczu LCD. W takich przypadkach świeci się lampka ostrzegawcza układu FCA — jest to zjawisko normalne.

Komunikaty ostrzegawcze i ingerencje układu FCA

Układ FCA wyświetla komunikaty ostrzegawcze i generuje alarmy w zależności od poziomu ryzyka kolizji, które wynikają z gwałtownego hamowania pojazdu poprzedzającego lub zbyt krótkiej drogi hamowania. Poziom ryzyka kolizji determinuje również sposób sterowania hamulcami.

Kierowca może wybrać sposób ostrzegania początkowego w menu „User Settings” (ustawienia użytkownika) wyświetlacza LCD. Dostępne opcje to: „Normal” (normalne) i „Late” (późne).

Collision Warning (ostrzeżenie o zderzeniu) (1. ostrzeżenie)

Kiedy na ekranie pojawia się ten początkowy komunikat ostrzegawczy, układ emituje równocześnie ostrzegawczy sygnał dźwiękowy.

Collision Warning (ostrzeżenie o zderzeniu) (2. ostrzeżenie)

Kiedy na ekranie pojawia się ten komunikat ostrzegawczy, układ emituje równocześnie ostrzegawczy sygnał dźwiękowy. Ponadto w celu ułatwienia zmniejszenia prędkości układ ingeruje w sterowanie napędem.

– W przypadku wykrycia pojazdu poprzedzającego prędkość jazdy może nieznacznie zmniejszyć się.

– Układ FCA przejmuje częściową kontrolę nad układem hamulcowym w celu ograniczenia skutków ewentualnej kolizji.

Emergency braking (hamowanie awaryjne) (3. ostrzeżenie)

Kiedy na ekranie pojawia się ten komunikat ostrzegawczy, układ emituje równocześnie ostrzegawczy sygnał dźwiękowy.

Ponadto w celu ułatwienia zmniejszenia prędkości układ ingeruje w sterowanie napędem.

– Układ FCA przejmuje częściową kontrolę nad układem hamulcowym w celu ograniczenia skutków ewentualnej kolizji. Tuż przed zderzeniem układ przejmuje całkowitą kontrolę nad hamowaniem.

Działanie hamulców

• W sytuacji niebezpiecznej układ hamulcowy przełącza się w stan gotowości umożliwiający szybką reakcję na naciśnięcie pedału hamulca przez kierowcę.

• Aby zapewnić optymalną siłę hamowania, po naciśnięciu pedału hamulca przez kierowcę układ FCA zwiększa siłę hamowania.

• Ingerencja w działanie układu hamulcowego kończy się automatycznie w przypadku gwałtownego naciśnięcia przez kierowcę pedału przyspieszenia lub ostrego skrętu kierownicą.

• Sterowanie hamulcami przez układ FCA wyłącza się automatycznie po ustaniu niebezpieczeństwa.

OSTROŻNIE

Podczas jazdy kierowca powinien zawsze zachowywać najwyższą ostrożność, nawet jeżeli nie występują żadne ostrzeżenia ani alarmy układu FCA.

OSTRZEŻENIE

Automatyczne hamowanie przez układ nie powoduje zatrzymania pojazdu ani nie pozwala na uniknięcie wszystkich kolizji. Za bezpieczną jazdę i utrzymywanie kontroli nad pojazdem odpowiada kierowca.

OSTRZEŻENIE

Moduł sterowania układem FCA wykorzystuje pewne parametry. Są nimi: prędkość jazdy, odległość od pojazdu poprzedzającego i prędkość pojazdu poprzedzającego. Na działanie układu FCA mogą wpływać niekorzystne warunki atmosferyczne i warunki drogowe.

OSTRZEŻENIE

Nigdy nie próbować wymuszać ingerencji układu celowo niebezpieczną jazdą.

Czujnik układu FCA

Aby zapewnić prawidłowe działanie układu FCA, należy zawsze zwracać uwagę, by osłona czujnika i czujnik były czyste i nie zostały przykryte śniegiem ani innymi ciałami obcymi.

Zanieczyszczenia, śnieg lub ciała obce znajdujące się na soczewce mogą negatywnie wpływać na działanie czujnika.

UWAGA

• NIE montować żadnych akcesoriów ani nie przyklejać żadnych naklejek na szybie czołowej, a także nie przyciemniać szyby czołowej.

• NIE umieszczać żadnych przedmiotów odbijających światło (np. papier, lusterko) na desce rozdzielczej. Odbicia światła mogą spowodować nieprawidłowe działanie układu.

• Szczególnie starannie chronić kamerę przed wodą.

• NIE rozmontowywać kamery ani nie uderzać w nią.

• Zmiana ustawienia czujnika może spowodować nieprawidłowe działanie układu FCA. W takim przypadku komunikat ostrzegawczy może się nie pojawić. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Ustawienie wysokiej głośności systemu audio może spowodować zagłuszenie ostrzeżenia dźwiękowego emitowanego przez układ.

Informacja

W następujących przypadkach układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai:

• Wymiana szyby czołowej.

Komunikaty ostrzegawcze i lampka ostrzegawcza

Forward Collision-Avoidance Assist (FCA) system disabled. Camera blocked (układ FCA wyłączony, kamera zasłonięta)

Jeżeli osłona czujnika jest pokryta zanieczyszczeniami, śniegiem lub ciałami obcymi, układ FCA może chwilowo nie działać. W takim przypadku na wyświetlaczu LCD pojawia się odpowiedni komunikat.

Po usunięciu zanieczyszczeń, śniegu lub ciał obcych powraca prawidłowe działanie układu.

Aby przywrócić prawidłowe działanie układu FCA, należy oczyścić kamerę przednią.

Układ FCA może nie działać prawidłowo w miejscach (np. na otwartych przestrzeniach), w których po uruchomieniu silnika kamera nie wykrywa żadnych obiektów.

Nieprawidłowe działanie układu

Check Forward Collision Avoidance Assist system (sprawdzić układ FCA)

• Jeżeli układ FCA nie działa prawidłowo, świeci się lampka ostrzegawcza układu () i na kilka sekund pojawia się komunikat ostrzegawczy. Po zniknięciu komunikatu włącza się główna lampka ostrzegawcza (). W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Komunikat ostrzegawczy układu FCA może pojawiać się równocześnie z włączeniem lampki ostrzegawczej układu ESC.

OSTRZEŻENIE

• Układ FCA pełni wyłącznie funkcję pomocniczą. Za kierowanie pojazdem i zachowanie bezpieczeństwa zawsze odpowiada kierowca. Nie należy polegać wyłącznie na układzie FCA. Należy zawsze utrzymywać odległość zapewniającą bezpieczną drogę hamowania, a w razie potrzeby zwalniać, naciskając pedał hamulca.

• W pewnych sytuacjach i warunkach jazdy układ FCA może aktywować się przedwcześnie. Kiedy na ekranie pojawia się ten początkowy komunikat ostrzegawczy, układ emituje równocześnie ostrzegawczy sygnał dźwiękowy.

Podobnie w pewnych sytuacjach kamera przednia może nie wykrywać pojazdów poprzedzających. W takich przypadkach układ FCA nie aktywuje się i nie pojawia się komunikat ostrzegawczy.

• Układ hamulcowy pojazdu działa prawidłowo, nawet jeżeli funkcja sterowania hamulcami przez układ FCA nie działa poprawnie. Jednakże w takim przypadku układ nie włącza hamulców w celu uniknięcia kolizji.

• W przypadku gwałtownego hamowania pojazdu poprzedzającego kierowca może nie mieć pełnej kontroli nad układem hamulcowym. Dlatego należy zawsze zachowywać bezpieczną odległość od pojazdu poprzedzającego.

• Układ FCA może aktywować się podczas hamowania przez kierowcę i spowodować niespodziewane, gwałtowne wytracenie prędkości, powodujące przemieszczenie się niezamocowanych przedmiotów i uderzenie nimi pasażerów. Zawsze mocować wszystkie przedmioty przewożone w pojeździe.

• Układ FCA może nie aktywować się, jeżeli w celu uniknięcia kolizji kierowca naciska pedał hamulca.

• Ingerencja układu w hamowanie może być niewystarczająca w przypadku gwałtownego hamowania pojazdu poprzedzającego. Zawsze zachowywać najwyższą ostrożność.

• Gwałtowne hamowanie w wyniku aktywacji układu FCA może spowodować obrażenia osób jadących pojazdem. Należy zachowywać najwyższą ostrożność.

• Układ FCA wykrywa pojazdy jedynie przed pojazdem.

OSTRZEŻENIE

• Układ FCA nie działa podczas cofania.

• Układ FCA nie wykrywa na drodze innych obiektów ani zwierząt.

• Układ FCA nie wykrywa pieszych.

• Układ FCA nie wykrywa pojazdów na przeciwnym pasie ruchu.

• Układ FCA nie wykrywa pojazdów nadjeżdżających z boku.

• Układ FCA nie wykrywa pojazdów stojących bokiem (np. na końcu ulicy bez przejazdu).

W takich przypadkach należy szczególnie pamiętać o zachowaniu odległości zapewniającej bezpieczną drogę hamowania. Konieczne może być również naciśnięcie pedału hamulca w celu zwiększenia odległości.

Ograniczenia układu

Układ wspomagający unikanie kolizji czołowych (FCA) monitoruje pojazdy poprzedzające. Wykorzystuje on w tym celu kamerę z systemem rozpoznawania obrazu. W przypadku wykrycia ryzyka kolizji/potrącenia układ ostrzega kierowcę, a w razie braku jego reakcji rozpoczyna hamowanie awaryjne.

W pewnych sytuacjach kamera może nie wykrywać pojazdów poprzedzających. W takich przypadkach układ FCA może nie działać prawidłowo. W następujących sytuacjach działanie układu FCA może być ograniczone, dlatego kierowca musi zawsze zachowywać najwyższą ostrożność.

Wykrywanie pojazdów

Działanie czujnika może być ograniczone w następujących przypadkach:

• Zasłonięcie kamery zanieczyszczeniami albo ciałami obcymi.

• Ograniczenie czułości obiektywu kamery z powodu zastosowania przyciemnianej szyby czołowej, nałożenia na nią folii lub powłoki przyciemniającej albo zakrycie obiektywu ciałami obcymi (naklejkami, owadami itp.) na szybie.

• Niekorzystne warunki atmosferyczne, takie jak intensywne opady deszczu lub śniegu ograniczające pole widzenia kamery.

• Zakłócenia powodowane przez fale elektromagnetyczne.

• Ograniczenie zdolności rozpoznawania obiektów przez kamerę.

• Niedostateczna wielkość poprzedzającego pojazdu, uniemożliwiająca jego wykrycie (np. pieszy, motocykl lub rower).

• Nadmierna wielkość pojazdu poprzedzającego, uniemożliwiająca prawidłowe rozpoznanie go przez kamerę (np. nadwymiarowa naczepa itp.).

• Niewłaściwe oświetlenie obszaru przed pojazdem (zbyt ciemne, zbyt jasne lub nadmierne odbicia światła).

• Wyłączone światła tylne pojazdu poprzedzającego.

• Nagła zmiana jasności otoczenia, np. podczas wjazdu do tunelu lub wyjazdu z tunelu.

• Odbicie światła latarni ulicznych lub świateł pojazdu nadjeżdżającego z przeciwka od mokrej nawierzchni.

• Intensywne światło słoneczne lub światła pojazdu nadjeżdżającego z przeciwka w polu widzenia kamery.

• Zaparowana szyba czołowa, słaba widoczność drogi.

• Nierówna jazda pojazdu poprzedzającego.

• Droga nieutwardzona, nierówna nawierzchnia lub nagłe zmiany nachylenia drogi.

• Przejazd przez obszary, w których występują obiekty metalowe, takie jak place budowy, linie kolejowe itp.

• Przejazd wewnątrz budynku, np. wjazd na parking podziemny.

• Zły stan drogi powodujący nadmierne drgania pojazdu.

• Nagłe zmiany zdolności rozpoznawania obiektów przez czujnik z powodu szybkiej jazdy po nierównościach.

• Kierunek jazdy pojazdu poprzedzającego prostopadły do naszego.

• Pojazd poprzedzający stojący prostopadle do kierunku jazdy.

• Jazda pojazdu poprzedzającego w kierunku naszego pojazdu lub jazda do tyłu.

• Skręt pojazdu poprzedzającego na skrzyżowaniu o ruchu okrężnym.

• Brak rozpoznania przez kamerę całego pojazdu poprzedzającego.

• Uszkodzona kamera.

• Zbyt ciemne otoczenie, np. podczas przejazdu przez tunel lub podczas jazdy w nocy bez włączonych świateł przednich.

• Cień rzucany drogę przez barierę drogową, drzewa itp.

• Przejazd przez bramkę poboru opłat.

• Zaparowana szyba czołowa, słaba widoczność drogi.

• Słaba widoczność tyłu pojazdu poprzedzającego (przez pojazd poprzedzający zwrócony w innym kierunku lub przewrócony).

– Jazda na zakręcie

Podczas jazdy na zakręcie skuteczność układu FCA może być ograniczona.

Podczas jazdy na zakręcie układ FCA nie wykrywa pojazdów na tym samym pasie ruchu i jego skuteczność może być ograniczona. W takich sytuacjach układ może ostrzegać kierowcę lub włączać hamulce bez potrzeby albo nie ostrzegać i nie włączać hamulców w razie konieczności.

Podobnie w pewnych sytuacjach na zakrętach przedni czujnik radarowy lub kamera mogą nie wykrywać pojazdów poprzedzających.

W takich przypadkach należy szczególnie pamiętać o zachowaniu odległości, zapewniającej bezpieczną drogę hamowania. Konieczne może być również naciśnięcie pedału hamulca w celu zwiększenia odległości.

Podczas jazdy na zakręcie układ FCA może wykrywać pojazdy na sąsiednim pasie ruchu.

W takim przypadku układ może bez potrzeby ostrzegać kierowcę i włączać hamulce.

Dlatego podczas jazdy zawsze należy zwracać uwagę na warunki drogowe i sytuację panującą na drodze. W razie potrzeby należy zwiększyć odległość od pojazdu poprzedzającego, naciskając pedał hamulca.

W pewnych sytuacjach aby uniemożliwić układowi niepotrzebne zmniejszenie prędkości, konieczne może być naciśnięcie pedału przyspieszenia.

Sprawdzać, czy warunki na drodze umożliwiają bezpieczne korzystanie z układu FCA.

– Jazda na wzniesieniach

Skuteczność działania układu FCA obniża się na podjazdach i zjazdach. W takich sytuacjach układ może nie wykrywać pojazdów poprzedzających na tym samym pasie ruchu. W takich przypadkach układ może niepotrzebnie ostrzegać lub alarmować kierowcę albo nie ostrzegać go wcale.

W przypadku nagłego wykrycia innego pojazdu przez układ FCA po przejeździe przez szczyt wzniesienia pojazd może gwałtownie zwolnić.

Na podjazdach i zjazdach należy zawsze patrzeć przed siebie. Należy również utrzymywać bezpieczną odległość od pojazdu poprzedzającego, w razie potrzeby naciskając pedał hamulca.

– Zmiana pasa ruchu

Jeżeli pojazd jadący obok zmienia pas ruchu i pojawia się z przodu, układ FCA może go nie wykryć natychmiast, zwłaszcza jeżeli zmiana pasa odbyła się nagle. W takim przypadku należy szczególnie pamiętać o zachowaniu odległości, zapewniającej bezpieczną drogę hamowania. Konieczne może być również naciśnięcie pedału hamulca w celu zwiększenia odległości.

Jeżeli podczas jazdy w ruchu o dużym natężeniu, z częstym zatrzymywaniem i ruszaniem z miejsca, pojazd poprzedzający zmienia pas ruchu na sąsiedni, układ FCA może nie wykryć natychmiast nowego pojazdu poprzedzającego. W takim przypadku należy szczególnie pamiętać o zachowaniu odległości, zapewniającej bezpieczną drogę hamowania. Konieczne może być również naciśnięcie pedału hamulca w celu zwiększenia odległości.

– Wykrywanie pojazdu poprzedzającego

Jeżeli ładunek pojazdu poprzedzającego wystaje za pojazd do tyłu lub jeżeli pojazd poprzedzający ma wysoki prześwit, należy zwiększyć uwagę. Układ FCA może nie wykrywać ładunku wystającego poza pojazd. W takim przypadku należy szczególnie pamiętać o zachowaniu odległości od końca ładunku, zapewniającej bezpieczną drogę hamowania. Konieczne może być również naciśnięcie pedału hamulca w celu zwiększenia odległości.

OSTRZEŻENIE

• Nie używać układu wspomagającego unikanie kolizji czołowych (FCA) podczas holowania innego pojazdu. Aktywacja układu FCA może spowodować sytuację niebezpieczną dla pojazdu holującego i/lub holowanego.

• Jeżeli ładunek pojazdu poprzedzającego wystaje za pojazd do tyłu lub jeżeli pojazd poprzedzający ma wysoki prześwit, należy zachowywać wzmożoną ostrożność.

• Układ FCA służy do wykrywania i monitorowania pojazdów poprzedzających. Wykorzystuje on w tym celu kamerę z funkcją rozpoznawania obrazu. Układ nie wykrywa pieszych, rowerów, motocykli ani obiektów na małych kółkach, takich jak wózki bagażowe, wózki na zakupy lub wózki dziecięce.

• Nigdy nie próbować sprawdzać działania układu FCA. Może to spowodować poważne zagrożenie zdrowia lub życia.

• Po wymianie szyby czołowej lub kamery pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Informacja

W pewnych sytuacjach układ FCA może wyłączyć się z powodu zakłóceń elektromagnetycznych.

Układ ostrzegania o opuszczaniu pasa ruchu (LDW) (jeżeli występuje)

Układ ten, za pomocą kamery znajdującej się na szybie czołowej, wykrywa pas ruchu i ostrzega kierowcę, gdy samochód zaczyna zjeżdżać z tego pasa.

OSTRZEŻENIE

Układ ostrzegania o opuszczaniu pasa ruchu (LDW) nie zastępuje prawidłowej, bezpiecznej techniki jazdy, ale pełni jedynie funkcję pomocniczą. Za obserwację otoczenia pojazdu oraz za bezpieczne prowadzenie zawsze odpowiada kierowca.

OSTRZEŻENIE

Pomimo wyposażenia pojazdu w układ LDW należy zachowywać następujące środki ostrożności:

• ZAWSZE sprawdzać warunki panujące na drodze.

Układ LDW nie zapobiega zmianie pasa ruchu ani nie utrzymuje pojazdu na danym pasie.

• W momencie, w którym układ LDW ostrzega kierowcę o zjeżdżaniu z pasa ruchu, nie należy wykonywać gwałtownych ruchów kierownicą.

• Jeżeli kamera przednia nie wykrywa pasa ruchu lub jeżeli prędkość pojazdu nie przekracza 60 km/h, układ LDW nie działa.

• Nie demontować kamery przedniej w celu przyciemnienia szyby albo umieszczenia na niej innych powłok lub akcesoriów. W przypadku wymontowania i ponownego zamontowania kamery kalibrację układu powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• W przypadku wymiany szyby czołowej lub kamery przedniej kalibrację układu powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Nie dopuszczać do kontaktu kamery przedniej z żadnymi płynami. Może to spowodować uszkodzenie kamery.

• Nie demontować elementów układu LDW ani nie uderzać w kamerę.

• Na desce rozdzielczej nie umieszczać żadnych przedmiotów odbijających światło.

• Nadmierna głośność systemu audio może zagłuszyć sygnał ostrzegawczy układu LDW.

Sposób działania układu LDW

Włączanie/wyłączanie układu LDW

Przy włączonej stacyjce (stan ON) nacisnąć włącznik układu. Znajduje się on w dolnej części deski rozdzielczej po lewej stronie kierownicy.

Włączenie układu sygnalizuje biała lampka na wyświetlaczu zestawu wskaźników.

Jeżeli w poprzednim cyklu jazdy układ był włączony (biała lampka sygnalizacyjna), po kolejnym włączeniu stacyjki (stan ON) włącza się on bez konieczności wykonywania żadnych czynności.

Ponowne naciśnięcie włącznika układu LDW powoduje zgaśnięcie lampki sygnalizacyjnej w zestawie wskaźników.

Kolor symbolu układu LDW zmienia się w zależności od stanu układu.

– Kolor biały: Czujnik nie wykrywa linii ograniczających pas ruchu lub prędkość pojazdu jest niższa niż 60 km/h.

– Kolor zielony: Czujnik wykrywa linie ograniczające pas ruchu.

Kiedy pojazd zaczyna opuszczać pas ruchu przy włączonym układzie LDW i prędkości powyżej 60 km/h, układ działa w następujący sposób:

1. Ostrzeżenie wzrokowe

Kiedy pojazd zaczyna opuszczać pas ruchu, przez mniej niż 3 sekundy na wyświetlaczu LCD miga symbol linii ograniczającej pas ruchu po odpowiedniej stronie oraz symbol ostrzegawczy.

2. Ostrzeżenie dźwiękowe

Kiedy pojazd zaczyna opuszczać pas ruchu, układ przez mniej niż 3 sekundy emituje dźwięk ostrzegawczy.

OSTROŻNIE

Alarm dźwiękowy układu LDW może się nie włączyć, jeżeli równocześnie emitowane są inne dźwiękowe sygnały ostrzegawcze, np. ostrzeżenie o niezapięciu pasa bezpieczeństwa.

Lampki i komunikaty ostrzegawcze

Check Lane Departure Warning System (sprawdzić układ LDW)

Komunikat ten pojawia się na kilka sekund w przypadku problemu dotyczącego układu. Jeżeli problem nie zanika, włącza się lampka ostrzegawcza usterki układu LDW.

Lampka ostrzegawcza usterki układu LDW

Lampka ostrzegawcza (żółta) usterki układu LDW włącza się w przypadku nieprawidłowego działania układu. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Układ LDW nie działa w następujących przypadkach:

• Po włączeniu kierunkowskazu sygnalizującego zamiar zmiany pasa ruchu lub po włączeniu świateł awaryjnych.

• Jazda po linii ograniczającej pas ruchu.

Przed zmianą pasa ruchu należy zawsze włączać kierunkowskaz.

Ograniczenia układu

W następujących przypadkach układ LDW może nie zadziałać, kiedy samochód opuści pas ruchu lub może zadziałać, kiedy samochód nie opuszcza pasa ruchu:

Zły stan linii ograniczających pas ruchu lub nawierzchni

– Trudności w odróżnieniu linii ograniczających pas ruchu od nawierzchni z powodu ich zakrycia pyłem, piaskiem itp.

– Trudności w odróżnieniu koloru linii od koloru nawierzchni.

– Oznaczenia na jezdni podobne do linii ograniczającej pas ruchu.

– Uszkodzona lub słabo widoczna linia ograniczająca pas ruchu.

– Zwiększenie lub zmniejszenie liczby pasów ruchu albo krzyżowanie się linii ograniczających pasy ruchu (np. przejazd przez bramkę poboru opłat, połączenie lub rozdzielenie pasów ruchu).

– Więcej niż dwie linie ograniczające pas ruchu.

– Bardzo szeroka lub bardzo wąska linia ograniczająca pas ruchu.

– Linia ograniczająca pas ruchu pokryta śniegiem, wodą, kałużami, zanieczyszczeniami lub niewidoczna z innych powodów.

– Cień rzucany na linię ograniczającą pas ruchu przez barierę środkową, barierę ochronną, ekrany dźwiękochłonne itp.

– Skomplikowany układ linii ograniczających pas ruchu lub zastąpienie ich innymi elementami, np. w strefie prowadzenia prac drogowych.

– Przejścia dla pieszych lub inne oznakowanie poziome na jezdni.

– Nagły brak linii ograniczającej pas ruchu, np. na skrzyżowaniu.

– Zanieczyszczenie olejem linii ograniczającej pas ruchu w tunelu itp.

Czynniki zewnętrzne

– Nagła zmiana jasności otoczenia, np. podczas wjazdu do tunelu lub wyjazdu z tunelu albo przejazdu pod wiaduktem.

– Światła przednie wyłączone w nocy lub w tunelu albo niska jasność otoczenia.

– Obecność obiektów na poboczu jezdni.

– Odbicia oświetlenia ulicznego, światła słonecznego lub świateł pojazdu nadjeżdżającego z przeciwka od mokrej nawierzchni.

– Silne światło w kierunku przeciwnym do kierunku jazdy.

– Niewielka odległość od pojazdu poprzedzającego lub pojazd poprzedzający zakrywający linię ograniczającą pas ruchu.

– Jazda po stromej pochyłości lub w zakręcie.

– Mocne wstrząsy pojazdu.

– Bardzo wysoka temperatura w pobliżu wewnętrznego lusterka wstecznego z powodu bezpośrednio padającego światła słonecznego itp.

Słaba widoczność przed pojazdem

– Zanieczyszczony obiektyw lub szyba czołowa.

– Brak możliwości wykrycia linii przez czujnik z powodu mgły, intensywnych opadów deszczu lub śniegu.

– Zaparowanie szyby czołowej z powodu wysokiej wilgotności powietrza we wnętrzu pojazdu.

– Przedmioty umieszczone na desce rozdzielczej.

Układ utrzymywania na pasie ruchu (LKA)

Układ LKA z kamerą na szybie czołowej wykrywa linie ograniczające pas ruchu na jezdni i pomaga kierowcy utrzymywać pojazd pomiędzy tymi liniami.

Jeżeli układ wykrywa, że pojazd zjeżdża ze swojego pasa ruchu, ostrzega kierowcę za pomocą sygnału wizualnego i dźwiękowego. Równocześnie układ lekko skręca kierownicę w przeciwnym kierunku, próbując w ten sposób zapobiec zjechaniu pojazdu z pasa ruchu.

OSTRZEŻENIE

Układ utrzymywania na pasie ruchu (LKA) nie zastępuje prawidłowej, bezpiecznej techniki jazdy, ale pełni jedynie funkcję pomocniczą. Za obserwację otoczenia pojazdu oraz za bezpieczne prowadzenie zawsze odpowiada kierowca.

OSTRZEŻENIE

Pomimo wyposażenia pojazdu w układ LKA należy przestrzegać następujących środków ostrożności:

• Podczas jazdy z aktywnym układem nie wykonywać nagłych ruchów kierownicą.

• Układ LKA pomaga kierowcy w unikaniu niezamierzonego opuszczenia pasa ruchu, ingerując w kierowanie pojazdem. Kierowca nie może jednak polegać wyłącznie na układzie i musi zwracać uwagę na sytuację drogową, a także kierować pojazdem.

• W zależności od warunków panujących na drodze i otoczenia układ LKA może wyłączyć się lub działać nieprawidłowo. Podczas prowadzenia należy zawsze zachowywać ostrożność.

• Nie demontować kamery układu LKA w celu przyciemnienia szyby lub umieszczenia na niej innych powłok lub akcesoriów. W przypadku wymontowania i ponownego zamontowania kamery Autoryzowana Stacja Obsługi (ASO) Hyundai powinna sprawdzić kalibrację układu.

• W przypadku wymiany szyby czołowej, kamery układu LKA lub powiązanych z tym układem elementów kierownicy kalibrację układu powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Układ za pomocą kamery wykrywa linie ograniczające pas ruchu. Dlatego jeżeli linie są trudne do wykrycia, układ może nie działać prawidłowo.

Patrz podrozdział „Ograniczenia układu”.

• Nie demontować ani nie powodować uszkodzeń elementów układu LKA.

•Nadmierna głośność systemu audio może zagłuszyć sygnał ostrzegawczy układu LKA.

• Alarm dźwiękowy układu LKA może się nie włączyć, jeżeli równocześnie emitowane są inne dźwiękowe sygnały ostrzegawcze, np. ostrzeżenie o niezapięciu pasa bezpieczeństwa.

• Nie umieszczać na desce rozdzielczej żadnych przedmiotów, które odbijają światło, takich jak lusterka, arkusze białego papieru itp. Odbicie światła słonecznego może spowodować nieprawidłowe działanie układu.

• Zawsze trzymać kierownicę obiema dłońmi, nawet jeżeli układ LKA jest aktywny. Jeżeli po pojawieniu się komunikatu ostrzegawczego „Keep hands on steering wheel” (trzymać ręce na kierownicy) kierowca nie chwyci kierownicy, układ wyłącza się automatycznie. Po ponownym chwyceniu kierownicy układ wznawia ingerowanie w kierowanie pojazdem.

• Układ może nie ingerować w kierowanie pojazdem, jeżeli pojazd zbyt szybko zjeżdża z pasa ruchu. Zawsze przestrzegać obowiązujących ograniczeń prędkości.

• W przypadku montażu na kierownicy jakichkolwiek przedmiotów układ może nie ingerować w kierowanie pojazdem lub ostrzeganie o konieczności chwycenia kierownicy może działać nieprawidłowo.

• Przed holowaniem przyczepy wyłączać układ LKA.

Sposób działania układu LKA

Włączanie/wyłączanie układu LKA

Przy włączonej stacyjce (stan ON) nacisnąć włącznik układu. Znajduje się on na desce rozdzielczej po lewej stronie kierownicy.

Włączenie układu sygnalizuje biała lampka na wyświetlaczu zestawu wskaźników. Oznacza to, że układ LKA jest WŁĄCZONY, ale nie jest AKTYWNY.

Aby układ LKA mógł się aktywować, prędkość pojazdu musi wynosić co najmniej 60 km/h. Aktywację układu sygnalizuje zielona lampka na wyświetlaczu zestawu wskaźników.

Kolor symbolu układu LKA zmienia się w zależności od stanu układu.

– Kolor biały: Czujnik nie wykrywa linii ograniczających pas ruchu lub prędkość pojazdu jest niższa niż 60 km/h.

– Kolor zielony: Czujnik wykrywa linie ograniczające pas ruchu, układ jest gotowy do ingerencji w kierowanie pojazdem.

Informacja

Jeżeli w poprzednim cyklu jazdy układ był włączony (biała lampka sygnalizacyjna), po kolejnym włączeniu stacyjki (stan ON) włącza się on bez konieczności wykonywania żadnych czynności. Ponowne naciśnięcie włącznika układu LKA powoduje zgaśnięcie lampki sygnalizacyjnej w zestawie wskaźników.

Aktywacja układu LKA

• Aby wyświetlić ekran układu LKA na wyświetlaczu LCD zestawu wskaźników, należy włączyć tryb wspomagania . Więcej informacji podano w podrozdziale „Tryby wyświetlacza LCD” w rozdziale 3.

OSTRZEŻENIE

Układ utrzymywania na pasie ruchu (LKA) zapobiega niezamierzonemu zjechaniu z pasa ruchu. Kierowca nie może jednak całkowicie polegać na układzie i podczas jazdy musi zawsze zwracać uwagę na warunki i sytuację panujące na drodze.

• Kiedy prędkość pojazdu jest wyższa niż 60 km/h i układ wykrywa linie ograniczające pas ruchu, kolor linii na wyświetlaczu zmienia się z szarego na biały.

• Jeżeli układ wykrywa lewą linię ograniczającą pas ruchu, jej kolor na wyświetlaczu zmienia się z szarego na biały.

• Jeżeli układ wykrywa prawą linię ograniczającą pas ruchu, jej kolor na wyświetlaczu zmienia się z szarego na biały.

• Aby układ mógł się całkowicie aktywować, musi wykryć obie linie.

• Układ LKA aktywuje się po włączeniu go za pomocą włącznika i przekroczeniu prędkości 60 km/h. Jeżeli pojazd zaczyna zjeżdżać ze swojego pasa ruchu, układ LKA działa w następujący sposób:

Na wyświetlaczu LCD zestawu wskaźników pojawia się ostrzeżenie wizualne. Na wyświetlaczu LCD miga linia ograniczająca pas ruchu po stronie, w którą zjeżdża pojazd.

Keep hands on steering wheel (trzymać ręce na kierownicy)

Jeżeli kierowca na kilka sekund puści kierownicę przy aktywnym układzie LKA, układ ostrzega kierowcę.

Informacja

Komunikat ten może pojawić się również w przypadku zbyt słabego trzymania kierownicy.

OSTRZEŻENIE

W pewnych warunkach komunikat ostrzegawczy może pojawiać się z opóźnieniem. Dlatego podczas jazdy kierownicę należy zawsze trzymać obiema dłońmi.

Driver’s grasp not detected. LKA system will be disabled temporarily (nie wykryto trzymania kierownicy przez kierowcę, układ LKA zostanie chwilowo wyłączony)

Jeżeli w ciągu kilku sekund od pojawienia się komunikatu „Keep hands on steering wheel” (trzymać ręce na kierownicy) kierowca nie chwyci kierownicy, układ przerywa ingerowanie w kierowanie pojazdem i jedynie ostrzega o przekroczeniu linii ograniczającej pas ruchu.

Po ponownym chwyceniu kierownicy układ wznawia ingerowanie w kierowanie pojazdem.

OSTRZEŻENIE

• Za prawidłowe kierowanie pojazdem odpowiada kierowca.

• W następujących przypadkach należy wyłączyć układ:

– Złe warunki atmosferyczne.

– Zły stan drogi.

– Konieczność częstego operowania kierownicą.

Informacja

• Kierowca zachowuje możliwość kierowania pojazdem nawet podczas ingerencji układu.

• Podczas ingerencji układu w kierowanie pojazdem kierownica może stawiać większy opór niż zazwyczaj.

Lampki i komunikaty ostrzegawcze

Check LKA system (sprawdzić układ LKA)

Komunikat ten pojawia się na kilka sekund w przypadku problemu dotyczącego układu. Jeżeli problem nie zanika, włącza się lampka ostrzegawcza usterki układu LKA.

Lampka ostrzegawcza usterki układu LKA

Lampka ostrzegawcza (żółta) usterki układu LKA włącza się w przypadku nieprawidłowego działania układu. W takim przypadku układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

W przypadku problemu związanego z układem należy wykonać jedną z poniższych czynności:

• Wyłączyć i ponownie uruchomić silnik, a następnie włączyć układ.

• Sprawdzić, czy stacyjka jest włączona (stan ON).

• Sprawdzić, czy na działanie układu nie wpływają warunki atmosferyczne (np. mgła, ulewny deszcz itp.).

• Sprawdzić, czy obiektyw kamery nie jest zasłonięty lub zanieczyszczony.

Jeżeli problem nie został rozwiązany, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

W następujących przypadkach układ LKA nie AKTYWUJE się i nie ingeruje w kierowanie pojazdem:

• Włączenie kierunkowskazu sygnalizującego zmianę pasa ruchu. Podczas zmiany pasa bez włączenia kierunkowskazu układ może ingerować.

• Jazda poza środkiem pasa ruchu lub tuż po zmianie pasa.

• Ingerencja układu stabilizacji toru jazdy (ESC) lub układu stabilizacji pojazdu (VSM).

• Pokonywanie ostrego zakrętu.

• Prędkość pojazdu poniżej 60 km/h lub powyżej 200 km/h.

• Szybkie i nagłe zmiany pasa ruchu.

• Gwałtowne hamowanie.

• Wykrycie tylko jednej linii ograniczającej pas ruchu.

• Bardzo szeroki lub bardzo wąski pas ruchu.

• Więcej niż dwie linie ograniczające pas ruchu (np. strefa prowadzenia robót drogowych).

• Stromy podjazd lub zjazd.

• Nagły obrót kierownicy.

Ograniczenia układu

W następujących sytuacjach układ LKA może albo aktywować się przedwcześnie (nawet jeżeli pojazd nie zjeżdża ze swojego pasa ruchu), albo nie ingerować w kierowanie pojazdem lub nie ostrzegać kierowcy o opuszczaniu pasa ruchu:

Zły stan linii ograniczających pas ruchu lub nawierzchni:

• Utrudnione odróżnienie linii ograniczającej pas ruchu od nawierzchni albo linia wytarta lub niewyraźna.

• Trudności w odróżnieniu koloru linii od koloru nawierzchni.

• Inne oznaczenia na jezdni, przypominające linie ograniczające pas ruchu, przypadkowo rozpoznawane przez kamerę.

• Połączenie lub rozdzielenie linii na drodze (np. przy bramkach poboru opłat).

• Zwiększenie lub zmniejszenie liczby pasów ruchu albo krzyżowanie się linii ograniczających pasy ruchu.

• Więcej niż dwie linie ograniczające pas ruchu.

• Bardzo szeroka lub bardzo wąska linia ograniczająca pas ruchu.

• Linie ograniczające pasy ruchu niewidoczne z powodu deszczu, śniegu, wody zalegającej na drodze, uszkodzonej lub zanieczyszczonej nawierzchni albo z innych przyczyn.

• Cień rzucany na linię przez barierę drogową, drzewa itp.

• Brak ciągłości linii ograniczających pas ruchu lub strefa prowadzenia robót drogowych.

• Przejścia dla pieszych lub inne oznakowanie poziome na jezdni.

• Zanieczyszczenie olejem linii ograniczającej pas ruchu w tunelu itp.

• Nagły brak linii ograniczającej pas ruchu, np. na skrzyżowaniu.

Czynniki zewnętrzne:

• Nagła zmiana jasności otoczenia, np. podczas wjazdu do tunelu lub wyjazdu z tunelu albo przejazdu pod wiaduktem.

• Zbyt ciemne otoczenie, np. podczas przejazdu przez tunel lub podczas jazdy w nocy bez włączonych świateł przednich.

• Obecność elementów ograniczających drogę, takich jak betonowa lub stalowa bariera albo słupek ze światłem odblaskowym, błędnie rozpoznawane przez kamerę.

• Odbicie światła latarni ulicznych lub świateł pojazdu nadjeżdżającego z przeciwka od mokrej nawierzchni.

• Intensywne światło słoneczne w polu widzenia kamery.

• Zbyt mała odległość od pojazdu poprzedzającego, uniemożliwiająca wykrycie linii lub jazda pojazdu poprzedzającego po linii.

• Stromy podjazd lub zjazd, przejazd przez szczyt wzniesienia lub kręta droga.

• Zły stan drogi powodujący nadmierne drgania pojazdu.

• Wysoka temperatura wokół lusterka wewnętrznego, spowodowana bezpośrednim padaniem promieni słonecznych itp.

Słaba widoczność przed pojazdem:

• Zanieczyszczenie lub zasłonięcie szyby czołowej albo obiektywu kamery przedniej.

• Zaparowana szyba czołowa, słaba widoczność drogi.

• Przedmioty umieszczone na desce rozdzielczej itp.

• Brak możliwości wykrycia linii przez czujnik z powodu mgły, intensywnych opadów deszczu lub śniegu.

OSTRZEŻENIE

Zmiana funkcji układu LKA

Na wyświetlaczu LCD kierowca może zmieniać tryb działania układu LKA albo wybrać tylko tryb ostrzegania o niezamierzonym opuszczaniu pasa ruchu (LDW).

Należy w tym celu wybrać pozycje „User Settings” (ustawienia użytkownika) „Driver Assistance” (układy wspomagające kierowcę) „Lane Safety” (bezpieczeństwo na pasie ruchu) „LKA mode/LDW mode” (tryb LKA/tryb LDW).

Tryb LDW

Jeżeli układ LDW wykrywa zjeżdżanie z pasa ruchu, ostrzega o tym kierowcę za pomocą sygnalizacji wizualnej i ostrzegawczego sygnału dźwiękowego. Układ nie ingeruje w kierowanie pojazdem.

Tryb LKA

W tym trybie układ wspomaga kierowcę w utrzymywaniu pojazdu na pasie ruchu. Jeżeli kierowca jedzie prawidłowo pośrodku pasa ruchu, układ rzadko ingeruje w kierowanie pojazdem. Układ ingeruje tylko wtedy, kiedy pojazd zaczyna zjeżdżać z pasa ruchu.

Układ monitorowania zmęczenia kierowcy (DAW) (jeżeli występuje)

Układ DAW wykrywa poziom zmęczenia kierowcy lub jego dekoncentrację i ostrzega o sytuacjach niebezpiecznych.

Ustawienia i aktywacja układu

Ustawienia układu

• Aby włączyć układ DAW należy uruchomić silnik, a następnie na wyświetlaczu LCD wybrać pozycję „User Settings” (ustawienia użytkownika) „Driver Assistance” (układy wspomagające kierowcę) „Driver Attention Warning” (ostrzeganie kierowcy) „High Sensitivity/Normal Sensitivity” (wysoka czułość/normalna czułość).

• Kierowca może wybrać tryb działania układu DAW:

– Off (wył.): układ DAW wyłączony.

– Normal Sensitivity (normalna czułość): układ DAW ostrzega kierowcę o poziomie zmęczenia lub nieuważnej jeździe.

– High Sensitivity (wysoka czułość): układ DAW ostrzega kierowcę o poziomie zmęczenia lub nieuważnej jeździe wcześniej niż w przypadku trybu normalnego.

• Układ DAW zachowuje wybrane ustawienia po wyłączeniu i ponownym uruchomieniu silnika.

Wyświetlanie poziomu koncentracji kierowcy:

• Kierowca może sprawdzać na wyświetlaczu LCD poziom swojej koncentracji.

Ekran układu DAW pojawia się na wyświetlaczu LCD zestawu wskaźników po włączeniu układu i po włączeniu trybu wspomagania () (więcej informacji podano w podrozdziale „Tryby wyświetlacza LCD” w rozdziale 3).

• Układ podaje poziom koncentracji kierowcy w skali od 1 do 5. Im mniejsza liczba, tym niższy poziom koncentracji kierowcy.

• Wyświetlany poziom spada, jeżeli przez określony czas kierowca nie przerywa jazdy.

• Wyświetlany poziom wzrasta, jeżeli przez określony czas kierowca jedzie uważnie.

• Po włączeniu układu podczas jazdy układ wyświetla czas jaki upłynął od ostatniej przerwy i poziom koncentracji.

Zalecenie przerwania jazdy

• Aby zasugerować kierowcy przerwanie jazdy w przypadku, kiedy jego poziom koncentracji jest niższy niż 1, na wyświetlaczu LCD pojawia się komunikat „Consider taking a break” (rozważyć przerwę w jeździe). Komunikatowi towarzyszy ostrzegawczy sygnał dźwiękowy.

• Układ DAW nie sugeruje przerwy, jeżeli łączny czas jazdy jest krótszy niż 10 minut.

OSTROŻNIE

Alarm dźwiękowy układu DAW może się nie włączyć, jeżeli równocześnie emitowane są inne dźwiękowe sygnały ostrzegawcze, np. ostrzeżenie o niezapięciu pasa bezpieczeństwa.

Resetowanie układu

• Zresetowanie układu DAW powoduje ustawienie czasu ostatniej przerwy na 00:00 oraz przywrócenie poziomu koncentracji do wartości 5 (jazda bardzo uważna).

• W następujących sytuacjach układ DAW ustawia czas ostatniej przerwy na 00:00 i przywraca poziom koncentracji do wartości 5:

– Wyłączenie silnika.

– Odpięcie pasa bezpieczeństwa kierowcy i otwarcie drzwi kierowcy.

– Zatrzymanie pojazdu na ponad 10 minut.

• Układ DAW aktywuje się ponownie po ruszeniu.

Tryb czuwania układu

W następujących sytuacjach układ DAW przełącza się w tryb czuwania i wyświetla komunikat „Standby” (tryb czuwania):

– Brak wykrycia linii ograniczających pas ruchu przez kamerę.

– Prędkość pojazdu poniżej 60 km/h lub powyżej 200 km/h.

Nieprawidłowe działanie układu

Check Driver Attention Warning (DAW) system (sprawdzić układ monitorowania zmęczenia kierowcy – DAW)

Pojawienie się komunikatu ostrzegawczego „Check Driver Attention Warning (DAW)” (sprawdzić układ DAW) oznacza nieprawidłowe działanie układu. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

OSTRZEŻENIE

• Układ DAW nie zastępuje prawidłowej, bezpiecznej techniki jazdy, ale pełni jedynie funkcję pomocniczą. Za zachowywanie ostrożności pozwalającej na unikanie nagłych i nieoczekiwanych sytuacji zawsze odpowiada kierowca. Dlatego należy stale koncentrować się na prowadzeniu.

• Układ może sugerować przerwanie jazdy na podstawie sposobu jazdy lub czynności wykonywanych przez kierowcę, nawet jeżeli kierowca nie odczuwa zmęczenia.

• Kierowca odczuwający zmęczenie powinien przerwać jazdę, nawet jeżeli układ DAW nie sugeruje przerwy.

UWAGA

Układ DAW wykorzystuje kamerę znajdującą się na szybie czołowej. Aby utrzymywać kamerę w odpowiednim stanie, należy przestrzegać poniższych wytycznych:

• NIE montować żadnych akcesoriów ani nie przyklejać żadnych naklejek na szybie czołowej, a także nie przyciemniać szyby czołowej.

• NIE umieszczać żadnych przedmiotów odbijających światło (np. papier, lusterko) na desce rozdzielczej. Odbicia światła mogą spowodować nieprawidłowe działanie układu DAW.

• Szczególnie starannie chronić kamerę przed wodą.

• NIE rozmontowywać kamery ani nie uderzać w nią.

• Nie demontować kamery w celu przyciemnienia szyby lub umieszczenia na niej innych powłok lub akcesoriów. W przypadku wymontowania i ponownego zamontowania kamery kalibrację układu powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

OSTROŻNIE

W następujących sytuacjach układ DAW może nie działać prawidłowo i nie ostrzegać we właściwy sposób:

• Ograniczona skuteczność wykrywania linii ograniczających pas ruchu. Więcej informacji podano w podrozdziale „Układ utrzymywania na pasie ruchu (LKA)” w niniejszym rozdziale.

• Gwałtowne manewry podczas jazdy lub nagły skręt w celu uniknięcia przeszkody (np. w strefie prowadzenia robót drogowych, uniknięcie innego pojazdu, przedmiotów, które upadły na jezdnię, lub jazda po nierównej drodze).

• Poważne utrudnienia w utrzymywaniu właściwego toru jazdy (np. znaczne różnice ciśnienia w oponach, nierównomierne zużycie opon, nieprawidłowa geometria kół).

• Pokonywanie zakrętu.

• Jazda przy silnym wietrze.

• Jazda po nierównej nawierzchni.

• Ingerencja w kierowanie pojazdem przez jeden z poniższych układów:

– układ utrzymywania na pasie ruchu (LKA),

– układ wspomagający unikanie kolizji czołowych (FCA).

OSTROŻNIE

Ustawienie wysokiej głośności systemu audio może spowodować zagłuszenie ostrzeżenia dźwiękowego emitowanego przez układ DAW.

Jazda w trudnych warunkach

Trudne warunki jazdy

W przypadku napotkania na drodze utrudnień, takich jak woda, śnieg, lód, błoto lub piasek, należy:

Zachowywać szczególną ostrożność i większą odległość od poprzedzającego pojazdu.

Unikać gwałtownego hamowania i nagłych manewrów.

Ze śniegu, błota lub piasku wyjeżdżać na drugim biegu. Delikatnie naciskać pedał przyspieszenia, unikając utraty przyczepności kół napędzanych.

OSTRZEŻENIE

Zmiana biegu z wyższego na niższy podczas jazdy po śliskiej nawierzchni może spowodować poślizg i wypadek. Gwałtowna zmiana prędkości obrotowej kół może spowodować utratę przyczepności. Podczas redukcji biegu na śliskiej nawierzchni należy zachowywać ostrożność.

Jeżeli samochód utknął w lodzie, śniegu lub błocie, aby zwiększyć przyczepność, należy podsypać pod koła piasek, żwir, grubą sól.

Rozkołysanie pojazdu

Jeżeli do wyjechania ze śniegu, piasku lub błota konieczne jest rozkołysanie pojazdu (do przodu i do tyłu), w celu oczyszczenia miejsca wokół kół przednich należy najpierw kilkukrotnie obrócić kierownicę w prawo i w lewo. Następnie należy na przemian włączać bieg pierwszy i wsteczny (mechaniczna skrzynia biegów) lub zmieniać ustawienie selektora z położenia R na dowolny bieg do przodu (automatyczna/dwusprzęgłowa skrzynia biegów) i na krótko przyciskać pedał przyspieszenia. Aby uniknąć obracania się kół w miejscu, nie zwiększać nadmiernie prędkości obrotowej silnika.

Aby uniknąć uszkodzenia skrzyni biegów, przed zmianą ustawienia dźwigni zmiany biegów/selektora poczekać, aż koła się zatrzymają. Podczas zmiany ustawienia dźwigni zmiany biegów/selektora zwalniać pedał przyspieszenia. Naciskać pedał przyspieszenia dopiero po włączeniu biegu. Naprzemienne próby ruszenia do przodu i do tyłu powodują rozkołysanie pojazdu, które może umożliwić jego uwolnienie.

UWAGA

Obracanie się kół w miejscu z wysoką prędkością może spowodować rozerwanie opony i obrażenia osób znajdujących się w pobliżu. Nie wykonywać prób rozkołysania pojazdu, jeżeli w pobliżu znajdują się ludzie, inne pojazdy lub przeszkody.

Podczas prób rozkołysania pojazdu może dojść do przegrzania silnika, a w konsekwencji do pożaru lub innych uszkodzeń. Należy jedynie nieznacznie zrywać przyczepność kół i nie dopuszczać, by podczas ich obracania się w miejscu prędkość wskazywana przez prędkościomierz przekroczyła 56 km/h.

UWAGA

Jeżeli po kilku próbach rozkołysania nie udało się wyjechać, aby uniknąć przegrzania silnika i uszkodzenia skrzyni biegów należy skorzystać z pomocy pojazdu holowniczego. Patrz podrozdział „Holowanie” w rozdziale 6.

Płynne pokonywanie zakrętów

Podczas pokonywania zakrętów należy unikać hamowania i zmiany biegów, szczególnie jeżeli droga jest śliska (mokra lub zaśnieżona). Aby prawidłowo pokonać zakręt, podczas wychodzenia z niego należy delikatnie przyspieszyć.

Jazda nocą

Jazda nocą jest mniej bezpieczna niż jazda w dzień. Podczas jazdy nocą należy pamiętać o następujących zasadach:

• Ponieważ widoczność nocą jest ograniczona — szczególnie w miejscach bez oświetlenia ulicznego — należy jechać wolniej niż podczas dnia i zachowywać większą odległość od pojazdu poprzedzającego.

• Lusterka należy ustawić tak, by światła innych pojazdów nie oślepiały kierowcy.

• Pamiętać, by lampy były czyste, a światła przednie prawidłowo ustawione. Zanieczyszczone lampy lub nieprawidłowo ustawione światła ograniczają widoczność w nocy.

• Unikać patrzenia bezpośrednio w światła pojazdów nadjeżdżających z przeciwka. Może to spowodować chwilowe oślepienie, a powtórne przystosowanie się wzroku do ciemności może zająć kilka sekund.

Jazda w deszczu

Jazda w deszczu lub po mokrej drodze może być niebezpieczna. Podczas jazdy w deszczu lub na śliskiej nawierzchni należy pamiętać o kilku zasadach:

• Zmniejszyć prędkość i zwiększyć odległość do pojazdu poprzedzającego. Intensywne opady deszczu ograniczają widoczność i powodują wydłużenie drogi hamowania. Należy zatem jechać wolniej niż zwykle.

• Jeżeli pióra wycieraczek zaczynają pozostawiać smugi lub nieoczyszczone miejsca na szybie czołowej, należy je wymienić.

• Upewnić się, że głębokość bieżnika opon jest wystarczająca. Jeżeli głębokość bieżnika jest zbyt mała, próba gwałtownego hamowania na mokrej nawierzchni może spowodować poślizg i w konsekwencji doprowadzić do wypadku. Patrz podrozdział „Bieżnik opon” w rozdziale 7.

• Aby inni użytkownicy drogi łatwiej dostrzegli pojazd, należy włączyć światła mijania (jeżeli włączone były światła do jazdy dziennej).

• Zbyt szybki przejazd przez rozległe kałuże może mieć negatywny wpływ na hamulce. Przez kałuże należy przejeżdżać powoli.

• W przypadku wrażenia, że hamulce zamokły, należy podczas jazdy lekko nacisnąć pedał hamulca i poczekać, aż powróci normalna skuteczność hamowania.

Poślizg na mokrej nawierzchni (aquaplaning)

W przypadku szybkiej jazdy po mokrej drodze pomiędzy oponami a nawierzchnią może pozostawać cienka warstwa wody, powodując utratę przyczepności. Podczas jazdy po mokrej nawierzchni należy zawsze ZWOLNIĆ. Ryzyko poślizgu (aquaplaningu) wzrasta wraz ze spadkiem głębokości bieżnika opon. Patrz podrozdział „Bieżnik opon” w rozdziale 7.

Przejazd przez wodę

Jeżeli nie ma pewności, że poziom wody nie sięga piast kół, należy unikać przejazdu przez miejsca zalane wodą. Każdą przeszkodę wodną należy przejeżdżać powoli. Po przejechaniu przez wodę należy pamiętać, że z powodu zamoknięcia hamulców droga hamowania może się wydłużyć.

Po przejechaniu przez wodę należy wysuszyć hamulce, kilka razy lekko naciskając pedał hamulca przy niskiej prędkości.

Jazda zimą

Jazda po śniegu lub lodzie

Należy zawsze zachowywać bezpieczną odległość od pojazdu poprzedzającego.

Należy hamować ostrożnie. Szybka jazda w takich warunkach, gwałtowne przyspieszanie i hamowanie oraz ostre skręty są potencjalnie niebezpieczne. Podczas zwalniania w jak najszerszym zakresie hamować silnikiem. Gwałtowne hamowanie na drodze pokrytej śniegiem lub lodem może spowodować poślizg.

Jazda w głębokim śniegu może wymagać założenia łańcuchów przeciwśnieżnych.

Zawsze mieć ze sobą wyposażenie awaryjne. Potrzebne wyposażenie może obejmować skrobaczkę do szyb, ciepłe rękawice, przewody do uruchamiania silnika z zewnętrznego źródła zasilania, łańcuchy przeciwśnieżne, linę lub łańcuch holowniczy, latarkę, piasek, łopatę, kombinezon, koc itp.

Opony zimowe

OSTRZEŻENIE

Opony zimowe powinny mieć ten sam rozmiar i być tego samego typu co opony standardowe. Niewłaściwy rozmiar opon zimowych może utrudnić kierowanie i mieć negatywny wpływ na bezpieczeństwo.

Podczas zakładania opon zimowych należy upewnić się, że są one radialne i mają ten sam rozmiar oraz nośność, co opony oryginalne. Aby zapewnić prawidłowe prowadzenie pojazdu w każdych warunkach pogodowych, opony zimowe należy zakładać na wszystkie koła. Należy pamiętać, że przyczepność opon zimowych na suchej drodze może być niższa niż oryginalnych letnich opon pojazdu. Przed założeniem opon należy sprawdzić ich indeks prędkości lub uzyskać stosowne informacje od sprzedawcy.

Informacja

Przed założeniem opon z kolcami należy sprawdzić, czy w danym kraju są one dozwolone (w Polsce stosowanie opon z kolcami jest niedozwolone).

Łańcuchy przeciwśnieżne

Ponieważ boki opon radialnych są cieńsze niż boki innych opon, mogą one ulec uszkodzeniu podczas zakładania niektórych rodzajów łańcuchów przeciwśnieżnych. Dlatego zamiast łańcuchów zaleca się używanie opon zimowych. Nie należy zakładać łańcuchów przeciwśnieżnych na koła z obręczami ze stopu lekkiego. Jeżeli nie można tego uniknąć, należy użyć łańcuchów z drutu. W przypadku konieczności użycia łańcuchów przeciwśnieżnych należy stosować oryginalne łańcuchy Hyundai. Przed założeniem łańcuchów należy zapoznać się z dołączoną do nich instrukcją. Uszkodzenia pojazdu spowodowane zastosowaniem niewłaściwych łańcuchów przeciwśnieżnych nie są objęte gwarancją producenta.

OSTRZEŻENIE

Używanie łańcuchów przeciwśnieżnych może utrudnić kierowanie pojazdem.

• Nie przekraczać prędkości 30 km/h lub zalecanej przez producenta łańcuchów, jeżeli jest ona niższa.

• Jechać ostrożnie, unikając wybojów, wyrw, ostrych zakrętów i innych niebezpieczeństw drogowych, które mogą spowodować podskakiwanie pojazdu.

• Unikać ostrych skrętów i hamowania z blokowaniem kół.

Informacja

• Łańcuchy przeciwśnieżne należy zakładać wyłącznie na oba przednie koła. Należy wiedzieć, że założenie łańcuchów przeciwśnieżnych na koła powoduje zwiększenie przyczepności podczas jazdy na wprost, nie zapobiega jednak poślizgom bocznym.

• Przed założeniem łańcuchów przeciwśnieżnych należy sprawdzić, czy w danym kraju są one dozwolone.

Zakładanie łańcuchów

Łańcuchy należy zakładać zgodnie z instrukcją producenta i zaciskać je możliwie jak najciaśniej. Po założeniu łańcuchów nie przekraczać prędkości 30 km/h. Jeżeli słychać, że łańcuchy uderzają o nadwozie lub podwozie, należy natychmiast zatrzymać się i dociągnąć je. Jeżeli łańcuchy nadal uderzają, należy zwalniać aż uderzanie ustanie. Łańcuchy należy zdjąć natychmiast po wjechaniu na czystą drogę.

Przed założeniem łańcuchów należy zatrzymać pojazd na płaskim podłożu, w bezpiecznym miejscu. Następnie włączyć światła awaryjne i ustawić za pojazdem trójkąt ostrzegawczy. Przed przystąpieniem do zakładania łańcuchów należy ustawić selektor w położeniu P (aut./dwusprzęgłowa skrzynia biegów)/dźwignię zmiany biegów w położeniu neutralnym (mech. skrzynia biegów), włączyć hamulec postojowy i wyłączyć silnik.

UWAGA

Podczas używania łańcuchów przeciwśnieżnych należy przestrzegać następujących wytycznych:

• Łańcuchy o niewłaściwym rozmiarze lub nieprawidłowo założone mogą uszkodzić przewody hamulcowe, zawieszenie, nadwozie i/lub obręcze kół.

• Używać wyłącznie łańcuchów klasy S wg normy SAE lub łańcuchów z drutu.

• Jeżeli słychać, że łańcuchy uderzają o nadwozie, należy natychmiast zatrzymać się i dociągnąć je.

• Aby zapobiec uszkodzeniom nadwozia, po przejechaniu 0,5 ÷ 1,0 km dociągnąć łańcuchy.

• Nie zakładać łańcuchów przeciwśnieżnych na koła z obręczami ze stopu lekkiego. Jeżeli nie można tego uniknąć, należy użyć łańcuchów z drutu.

• Aby zapobiec uszkodzeniom złączy łańcuchów, należy używać łańcuchów z drutu o średnicy mniejszej niż 15 mm.

Środki ostrożności podczas jazdy zimą

Płyn chłodzący — wysokiej jakości glikol etylenowy

Pojazd jest dostarczany z układem chłodzącym napełnionym wysokiej jakości glikolem etylenowym. Jest to jedyny rodzaj płynu chłodzącego, którego można używać, ponieważ zapobiega on korozji układu chłodzenia, smaruje pompę płynu i zapobiega zamarzaniu. Płyn chłodzący należy wymieniać lub uzupełniać zgodnie z harmonogramem przeglądów, podanym w rozdziale 7. Przed zimą należy sprawdzić, czy temperatura zamarzania płynu chłodzącego jest wystarczająca dla temperatur przewidywanych zimą.

Sprawdzanie akumulatora i przewodów

Zimą obciążenie układu elektrycznego pojazdu jest większe. Sprawdzać wzrokowo akumulator i przewody, zgodnie z opisem w rozdziale 7. Poziom naładowania akumulatora można sprawdzić w Autoryzowanej Stacji Obsługi (ASO) Hyundai lub w innej stacji serwisowej.

Wymiana oleju silnikowego na zimowy

W niektórych krajach podczas niskich temperatur zaleca się używanie zimowego oleju silnikowego o niższej lepkości — patrz zalecenia dotyczące oleju w rozdziale 8. W przypadku braku pewności co do właściwego rodzaju oleju, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Sprawdzanie świec zapłonowych i układu zapłonowego

Świece zapłonowe należy sprawdzać w sposób opisany w rozdziale 7 i w razie konieczności wymieniać. Należy również sprawdzać, czy przewody świec zapłonowych nie są zużyte, nie mają pękniętej izolacji ani żadnych innych uszkodzeń.

Zabezpieczanie zamków przed zamarzaniem

Aby zabezpieczyć zamki przed zamarznięciem, należy wstrzyknąć do otworów na kluczyk niewielką ilość odpowiedniego odmrażacza w płynie lub gliceryny. Jeżeli zamek pokryty jest lodem, do jego usunięcia należy użyć odpowiedniego odmrażacza w płynie. Jeżeli zamek jest zamarznięty wewnątrz, możliwe jest odmrożenie go za pomocą podgrzanego kluczyka. Uważać, aby nie poparzyć się zbyt mocno podgrzanym kluczykiem.

Zimowy płyn do spryskiwaczy

Aby płyn do spryskiwaczy zimą nie zamarzał, należy stosować niezamarzający płyn do spryskiwaczy, tzw. zimowy. Zimowe płyny do spryskiwaczy są dostępne w Autoryzowanych Stacjach Obsługi (ASO) Hyundai, na stacjach paliw itp. Do czyszczenia szyb nie używać płynu chłodzącego ani innych środków zabezpieczających przed zamarzaniem, ponieważ mogą one uszkodzić lakier.

Niedopuszczanie do zamarznięcia hamulca postojowego

Włączony hamulec postojowy może zamarznąć podczas mrozu. Jest to bardziej prawdopodobne, jeżeli wokół lub w pobliżu tylnych hamulców znajduje się duża ilość śniegu lub lodu albo jeżeli hamulce są mokre. Jeżeli istnieje ryzyko zamarznięcia hamulca postojowego, aby zabezpieczyć samochód przed stoczeniem się, należy włączyć hamulec tylko na chwilę, włączyć bieg pierwszy lub wsteczny (mechaniczna skrzynia biegów)/ustawić selektor w położeniu P (aut./dwusprzęgłowa skrzynia biegów) i włożyć kliny pod tylne koła. Następnie należy zwolnić hamulec postojowy.

Lód i śnieg pod pojazdem

Czasami śnieg i lód nagromadzone pod nadkolami mogą utrudniać kierowanie. Jeżeli pojazd użytkowany jest w trudnych warunkach, w których zjawisko to może występować, należy okresowo sprawdzać, czy śnieg i lód nagromadzony pod pojazdem nie utrudniają prawidłowego poruszania się przednich kół ani innych elementów układu kierowniczego.

Holowanie przyczepy

Jeżeli zamierza się holować przyczepę, należy najpierw zapoznać się z przepisami obowiązującymi w tym zakresie. Ponieważ przepisy dotyczące holowania przyczep różnią się w zależności od rodzajów przyczep, pojazdów itp., przed rozpoczęciem holowania należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Należy pamiętać, że technika jazdy pojazdem holującym przyczepę jest inna od techniki jazdy bez przyczepy. Holowanie przyczepy oznacza zmiany w sposobie prowadzenia, własnościach jezdnych, osiągach i zużyciu paliwa. Bezpieczne holowanie wymaga odpowiedniego wyposażenia i właściwego zachowania. Uszkodzenia pojazdu spowodowane nieprawidłowym holowaniem przyczepy nie są objęte gwarancją producenta.

W tej części instrukcji podano wielokrotnie sprawdzone, cenne porady dotyczące holowania oraz zasady bezpieczeństwa. Wiele z nich ma duże znaczenie z punktu widzenia bezpieczeństwa kierowcy i pasażerów. Przed rozpoczęciem holowania należy uważnie się z nimi zapoznać.

OSTRZEŻENIE

Stosować następujące środki ostrożności:

• Użycie nieodpowiedniego wyposażenia lub niewłaściwy sposób jazdy podczas holowania przyczepy mogą doprowadzić do utraty kontroli nad pojazdem. Na przykład zbyt ciężka przyczepa może ograniczać skuteczność hamowania. Może to zagrażać zdrowiu lub życiu kierowcy i pasażerów. Holować przyczepę można dopiero po zastosowaniu się do wszystkich zasad i wykonaniu wszystkich czynności, opisanych w niniejszym podrozdziale.

• Przed holowaniem należy upewnić się, że całkowita masa przyczepy, pojazdu, pojazdu wraz z przyczepą, naciski na osie i nacisk dyszla przyczepy nie przekraczają wartości ograniczonych przepisami ani parametrami pojazdu.

Informacja

• Technicznie dopuszczalne, maksymalne obciążenie tylnej osi może zostać przekroczone o nie więcej niż 15%, a technicznie dopuszczalna masa całkowita może zostać przekroczona o nie więcej niż 10% lub 100 kg (o mniejszą z tych wartości). W przypadku holowania przyczepy należy przestrzegać przepisów obowiązujących w tym zakresie.

• Dodatkowe obciążenie, wywierane na zaczep przyczepy, może spowodować przekroczenie maksymalnego dopuszczalnego obciążenia opon (jednak nigdy więcej niż o 15%). W takim przypadku nie należy przekraczać prędkości 100 km/h, a ciśnienie w oponach tylnych należy zwiększyć o co najmniej 20 kPa (0,2 bara) w stosunku do ciśnienia wymaganego podczas normalnego użytkowania (tj. bez przyczepy).

Zamiar holowania przyczepy

Jeżeli zamierza się holować przyczepę, należy uwzględnić podane poniżej zalecenia:

• Rozważyć zastosowanie połączenia eliminującego kołysanie się przyczepy — w doborze właściwego połączenia może pomóc Autoryzowana Stacja Obsługi (ASO) Hyundai.

• Aby umożliwić prawidłowe dotarcie silnika, nie należy holować żadnych przyczep podczas pierwszych 2000 km przebiegu. Niezastosowanie się do tego zalecenia może spowodować poważne uszkodzenie silnika i/lub skrzyni biegów.

• W przypadku zamiaru holowania przyczepy należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai i zasięgnąć informacji dotyczących dodatkowych wymagań związanych z holowaniem (niezbędne wyposażenie dodatkowe itp.).

• Zawsze zachowywać umiarkowaną prędkość (poniżej 100 km/h) i przestrzegać dopuszczalnej prędkości narzuconej znakami drogowymi.

• Na długich podjazdach nie przekraczać prędkości 70 km/h ani prędkości dopuszczalnej, narzuconej znakami drogowymi — jeżeli jest ona niższa.

• Bezwzględnie przestrzegać ograniczeń dopuszczalnej masy przyczepy i dopuszczalnych obciążeń haka holowniczego podanych na kolejnych stronach.

Masa przyczepy

Jaka jest maksymalna bezpieczna masa przyczepy? Nigdy nie może ona przekraczać maksymalnej masy przyczepy z hamulcami, ale nawet w takim przypadku może ona być zbyt duża. Maksymalna bezpieczna masa przyczepy zależy bowiem od planowanego sposobu jej użycia. Istotnymi czynnikami są na przykład prędkość, wysokość nad poziomem morza, nachylenia dróg, temperatura zewnętrzna i częstotliwość holowania przyczepy. Bezpieczna masa przyczepy może również zależeć od specjalnego wyposażenia pojazdu.

Nacisk dyszla

Nacisk dyszla przyczepy jest istotny, ponieważ ma on wpływ na całkowitą masę pojazdu. Maksymalny nacisk dyszla nie powinien przekraczać 10% całkowitej masy przyczepy ani maksymalnego dopuszczalnego nacisku dyszla.

Aby sprawdzić, czy obciążenia są prawidłowe, po załadowaniu przyczepy należy zważyć przyczepę, a następnie zmierzyć nacisk dyszla. Jeżeli nie są one prawidłowe, można dokonać pewnych korekt przemieszczając ładunek w obrębie przyczepy.

OSTRZEŻENIE

Stosować następujące środki ostrożności:

• W przyczepie nigdy nie należy umieszczać większego ciężaru z tyłu niż z przodu. Przód przyczepy powinien być obciążony przez około 60% całkowitego ciężaru ładunku przyczepy, a tył przez około 40%.

• Nigdy nie przekraczać granicznej wartości masy przyczepy ani obciążenia haka holowniczego. Nieprawidłowe rozmieszczenie ładunku może spowodować uszkodzenie pojazdu i/lub wypadek. Masy i ładunki należy sprawdzać na stacji kontroli pojazdów, na wadze przemysłowej lub w punkcie kontroli drogowej, wyposażonym w wagę.

Dopuszczalne masy i odległości podczas holowania przyczepy

Silnik Parametr		Kappa 1.0 T-GDI			Kappa 1.2 MPI	Kappa 1.4 MPI		U2 1.4
Silnik Parametr		M/T 5-biegowa	M/T 6-biegowa	DCT 7-biegowa	M/T 5-biegowa	M/T 6-biegowa	A/T 4-biegowa	M/T 6-biegowa
Maksymalna masa przyczepy (kg)	Przyczepa z hamulcami	1000	1110	800	910	1000	800	1110
Maksymalna masa przyczepy (kg)	Przyczepa bez hamulców	450	450	450	450	450	450	450
Maksymalne dopuszczalne pionowe statyczne obciążenie haka holowniczego (kg)		75
Zalecana odległość od środka tylnego koła do punktu mocowania (mm)		Wersja 3-drzwiowa: 760 Wersja 5-drzwiowa: 750 Wersja Cross: 725

M/T: mechaniczna skrzynia biegów

A/T: automatyczna skrzynia biegów

DCT: dwusprzęgłowa skrzynia biegów

Wyposażenie do holowania przyczepy

Haki holownicze

Do holowania niezbędne jest posiadanie odpowiedniego haka holowniczego. Odpowiedni hak holowniczy jest niezbędny z uwagi na działające na niego duże i zmienne obciążenie, powodowane przez boczne wiatry, mijane duże samochody ciężarowe oraz nierówne drogi. Należy przestrzegać kilku podstawowych zasad dotyczących haków holowniczych:

• Jeżeli podczas montowania haka holowniczego konieczne było wykonanie otworów w nadwoziu, należy pamiętać o ich zaślepieniu po demontażu haka. Jeżeli otwory nie zostaną zaślepione, do wnętrza samochodu może dostać się trujący tlenek węgla (CO) z układu wydechowego, a także brud lub woda.

• Zderzaki nie są przeznaczone do montowania haków, do zderzaków nie wolno zatem mocować haków żadnych typów. Można używać jedynie haków mocowanych do podwozia, które w żaden sposób nie są mocowane do zderzaka.

• Akcesoria do holowania są dostępne w Autoryzowanych Stacjach Obsługi (ASO) Hyundai.

Łańcuchy zabezpieczające

Przyczepę należy zawsze zabezpieczać, łącząc pojazd z przyczepą za pomocą łańcucha. Łańcuch zabezpieczający należy przełożyć pod dyszlem przyczepy tak, aby w przypadku odłączenia się od haka holowniczego dyszel nie opadł na drogę. Instrukcje dotyczące łańcuchów zabezpieczających można uzyskać u ich producenta lub u producenta przyczepy. Podczas mocowania łańcucha należy stosować się do zaleceń jego producenta. Należy zawsze pozostawić zapas łańcucha pozwalający na skręcanie z przyczepą. Zapas nie może jednak powodować ciągnięcia łańcucha po nawierzchni.

Hamulce przyczepy

Jeżeli przyczepa jest wyposażona w hamulce, należy upewnić się, że są one zgodne z obowiązującymi przepisami, są prawidłowo zamontowane i działają prawidłowo.

Jeżeli masa przyczepy przekracza określoną wartość, przyczepa musi posiadać własne, odpowiednie hamulce. Należy zapoznać się z instrukcjami dotyczącymi hamulców przyczepy i stosować się do nich. Układu hamulcowego przyczepy nie wolno podłączać do układu hamulcowego samochodu.

OSTRZEŻENIE

Nie korzystać z przyczepy z hamulcami przed sprawdzeniem działania jej układu hamulcowego. Regulacji i sprawdzenia hamulców przyczepy nie powinny wykonywać osoby niedoświadczone. Czynności te powinien wykonać sprzedawca lub serwis przyczep.

Jazda z przyczepą

Holowanie przyczepy wymaga pewnego doświadczenia oraz — w zależności od jej masy — prawa jazdy odpowiedniej kategorii. Przed wyjazdem na drogę należy zapoznać się z charakterystyką przyczepy. Należy poznać zachowanie pojazdu podczas kierowania i hamowania z dodatkowym ciężarem przyczepy. Należy zawsze pamiętać, że pojazd wraz z przyczepą jest o wiele dłuższy, a reakcje pojazdu z przyczepą są wolniejsze i późniejsze niż pojazdu bez przyczepy.

Przed rozpoczęciem jazdy należy sprawdzić hak holowniczy i zaczep przyczepy, łańcuch zabezpieczający, złącze elektryczne, światła, opony i hamulce.

Podczas jazdy należy regularnie sprawdzać mocowanie ładunku oraz działanie świateł i hamulców przyczepy.

Odległość

Holując przyczepę, należy utrzymywać odległość od pojazdu poprzedzającego co najmniej dwa razy większą niż podczas jazdy bez przyczepy. Większy dystans pomaga unikać sytuacji wymagających nagłego hamowania i gwałtownych skrętów.

Wyprzedzanie

Wyprzedzanie z przyczepą wymaga pokonania większego dystansu. Z powodu zwiększonej długości pojazdu z przyczepą, przed powrotem na swój pas ruchu należy wyprzedzić pojazd na odległość większą niż bez przyczepy.

Cofanie

Trzymać jedną ręką dolną część kierownicy. Następnie aby skręcić przyczepą w lewo, należy obrócić kierownicę w prawo. Aby skręcić przyczepą w prawo, należy obrócić kierownicę w lewo. Zawsze cofać powoli i — jeżeli to możliwe — z pomocą drugiej osoby.

Skręcanie

Aby skręcać z przyczepą, należy wykonywać skręty szerzej niż normalnie. W ten sposób unika się zjeżdżania przyczepą na pobocze, uderzania o krawężniki, znaki drogowe, drzewa i inne przeszkody. Należy unikać ostrych i gwałtownych manewrów. Zamiar skrętu należy sygnalizować dużo wcześniej.

Kierunkowskazy

Podczas holowania pojazd musi być wyposażony w dodatkowe przerywacze kierunkowskazów. Zielone strzałki kierunkowskazów w zestawie wskaźników migają zawsze podczas sygnalizowania zamiaru skrętu lub zmiany pasa ruchu. Zamiar skrętu, zmiany pasa ruchu lub zatrzymania się powinny sygnalizować również światła przyczepy.

Podczas holowania przyczepy zielone strzałki w zestawie wskaźników migają nawet wtedy, gdy żarówki w kierunkowskazach przyczepy są przepalone. Dlatego kierowca może być przekonany, że inni użytkownicy drogi odbierają sygnały o jego zamiarach, nawet gdy tak się nie dzieje. Z tego powodu należy okresowo sprawdzać działanie świateł przyczepy. Ich działanie należy również sprawdzać po każdym odłączeniu i ponownym podłączeniu złącza elektrycznego.

OSTRZEŻENIE

Świateł przyczepy nie należy podłączać bezpośrednio do świateł pojazdu. Należy w tym celu używać wyłącznie złącza, znajdującego się przy haku holowniczym.

Użycie wiązki przewodów nieodpowiedniej dla przyczepy może spowodować uszkodzenie układu elektrycznego pojazdu i zagrożenie zdrowia.

Szczegóły można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Podjazdy i zjazdy

Przed rozpoczęciem długiego lub stromego zjazdu należy zmniejszyć prędkość i zmienić bieg na niższy. W przypadku braku redukcji biegu może wystąpić potrzeba przedłużonego użycia hamulców, powodującego ich przegrzanie i utratę skuteczności hamowania.

Aby zmniejszyć ryzyko przegrzania silnika i skrzyni biegów, na długich podjazdach należy zmieniać bieg na niższy i zmniejszać prędkość do około 70 km/h.

Jeżeli ciężar przyczepy holowanej samochodem z automatyczną/dwusprzęgłową skrzynią biegów (DCT) przekracza maksymalny ciężar przyczepy bez hamulców, jaką może holować pojazd, należy ją holować z selektorem w położeniu D. Holowanie przyczepy z selektorem w położeniu D zapobiega przegrzewaniu się skrzyni biegów i przedłuża jej żywotność.

UWAGA

Aby uniknąć przegrzania silnika spalinowego i/lub skrzyni biegów, należy przestrzegać następujących środków ostrożności:

• Podczas holowania przyczepy na stromych podjazdach (o nachyleniu przekraczającym 6%) należy zwracać baczną uwagę na wskaźnik temperatury płynu chłodzącego i nie dopuszczać do przegrzania silnika. Jeżeli wskazówka temperatury płynu chłodzącego zbliża się do oznaczenia „H”, należy zatrzymać się w najbliższym bezpiecznym miejscu i schłodzić silnik, pozwalając mu pracować na biegu jałowym. Jazdę można kontynuować dopiero po odpowiednim schłodzeniu silnika.

• Dostosowywać prędkość jazdy do masy przyczepy i nachylenia drogi.

Zatrzymywanie się na pochyłościach

Z przyczepą przymocowaną do pojazdu nie powinno się parkować na pochyłościach.

Jeżeli jednak zatrzymanie się na pochyłości jest konieczne, należy zastosować się do poniższych wytycznych:

1. Ustawić samochód wraz z przyczepą poza pasem ruchu.

Skręcić kierownicę w kierunku krawężnika (w prawo, jeżeli samochód stoi przodem w dół, w lewo — jeżeli w górę).

2. Ustawić selektor w położeniu P (aut./dwusprzęgłowa skrzynia biegów) lub ustawić dźwignię zmiany biegów w położeniu neutralnym (mech. skrzynia biegów).

3. Włączyć hamulec postojowy i wyłączyć silnik.

4. Włożyć kliny pod koła przyczepy od strony zjazdu.

5. Uruchomić silnik, wcisnąć pedał hamulca, ustawić dźwignię zmiany biegów/selektor w położeniu neutralnym, zwolnić hamulec postojowy i powoli zwalniać pedał hamulca, do chwili gdy koła przyczepy oprą się na klinach.

6. Wcisnąć pedał hamulca i włączyć hamulec postojowy.

7. Ustawić selektor w położeniu P (aut./dwusprzęgłowa skrzynia biegów) albo włączyć pierwszy bieg (jeżeli pojazd stoi pod górę) lub bieg wsteczny (jeżeli pojazd stoi w dół) (mech. skrzynia biegów).

8. Wyłączyć silnik, zwolnić pedał hamulca, ale pozostawić włączony hamulec postojowy.

OSTRZEŻENIE

Aby uniknąć zagrożenia zdrowia lub życia, należy stosować następujące środki ostrożności:

Nie wysiadać z pojazdu przed prawidłowym włączeniem hamulca postojowego. Pozostawienie pracującego silnika może spowodować nagłe przemieszczenie się pojazdu. Może to zagrażać zdrowiu lub życiu kierowcy i pasażerów.

Ruszanie po postoju na wzniesieniu

1. Przy selektorze w położeniu P (aut./dwusprzęgłowa skrzynia biegów) lub dźwigni zmiany biegów w położeniu neutralnym (mech. skrzynia biegów) wcisnąć i przytrzymać pedał hamulca, a następnie wykonać następujące czynności:

• Uruchomić silnik.

• Włączyć bieg.

• Zwolnić hamulec postojowy.

2. Powoli zwolnić pedał hamulca.

3. Ruszyć powoli, tak by koła przyczepy przestały opierać się o kliny.

4. Zatrzymać się i poprosić kogoś o wyjęcie i schowanie klinów.

Przeglądy i czynności obsługowe w przypadku holowania przyczepy

Pojazd regularnie holujący przyczepę wymaga przeglądów częstszych niż zwykle. W szczególności należy zwracać uwagę na poziom oleju silnikowego, oleju automatycznej/dwusprzęgłowej skrzyni biegów (DCT), płynu chłodzącego i smarowanie osi. Należy również często sprawdzać stan hamulców. Przed rozpoczęciem holowania przyczepy zaleca się zapoznanie się z odpowiednimi zaleceniami. Należy również pamiętać o terminach przeglądów przyczepy i haka holowniczego. Są one podane w harmonogramie przeglądów, dołączonym do instrukcji przyczepy. Należy również stosować się do wszelkich wytycznych w niej zawartych. Zaleca się sprawdzanie haka i przyczepy przed rozpoczęciem każdego holowania. Najważniejsze jest, by wszystkie nakrętki i śruby haka holowniczego były dokręcone.

UWAGA

Aby uniknąć uszkodzenia pojazdu, należy przestrzegać następujących środków ostrożności:

• Z powodu zwiększonego obciążenia podczas holowania przyczepy w gorące dni lub na podjazdach silnik może się przegrzewać. Jeżeli wskaźnik temperatury płynu chłodzącego wskazuje na przegrzanie silnika, aby go schłodzić należy wyłączyć klimatyzację i zatrzymać pojazd w najbliższym bezpiecznym miejscu.

• Jeżeli pojazd często holuje przyczepę, należy częściej sprawdzać olej automatycznej/dwusprzęgłowej skrzyni biegów.

• Jeżeli samochód nie jest wyposażony w układ klimatyzacji, dla podniesienia osiągów silnika podczas holowania przyczepy należy w Autoryzowanej Stacji Obsługi (ASO) Hyundai zamontować dodatkowy wentylator chłodnicy.

Masa pojazdu

Na słupku drzwi kierowcy znajdują się dwie tabliczki. Jedna z nich podaje nominalne ciśnienie w oponach i obciążenie pojazdu, a druga to tabliczka certyfikacyjna.

Przed umieszczeniem ładunku w pojeździe należy zapoznać się z poniższymi określeniami dotyczącymi mas pojazdu, pochodzącymi z danych technicznych i wymaganych przepisami.

Masa własna pojazdu gotowego do jazdy

Jest to masa pojazdu z pełnym zbiornikiem paliwa i całym wyposażeniem standardowym. Nie obejmuje ona pasażerów, ładunku ani wyposażenia dodatkowego.

Masa własna pojazdu

Jest to masa nowego pojazdu po odebraniu go od Dealera, wraz z wyposażeniem dodatkowym.

Masa ładunku

Jest to masa dodawana do masy własnej pojazdu gotowego do jazdy. Obejmuje ona ładunek i wyposażenie opcjonalne.

Całkowity nacisk na oś

Jest to całkowite obciążenie poszczególnych osi (przedniej i tylnej), obejmujące masę własną pojazdu gotowego do jazdy i przewożony ładunek.

Dopuszczalny nacisk na oś

Jest to maksymalne obciążenie pojedynczej osi (przedniej lub tylnej). Wartości te są podane na tabliczce certyfikacyjnej pojazdu. Całkowity nacisk na daną oś nie może przekroczyć nacisku dopuszczalnego.

Całkowita masa pojazdu

Jest to masa własna pojazdu gotowego do jazdy plus masa ładunku plus masa pasażerów.

Dopuszczalna masa całkowita (DMC)

Jest to maksymalna dopuszczalna masa całkowicie załadowanego pojazdu lub zestawu (uwzględniająca całe wyposażenie dodatkowe, pasażerów i ładunek). Dopuszczalna masa całkowita (DMC) pojazdu jest podana na tabliczce znajdującej się na słupku drzwi kierowcy.

Przeciążenie

OSTRZEŻENIE

Dopuszczalny nacisk na oś i dopuszczalna masa całkowita (DMC) są podane na tabliczce certyfikacyjnej, znajdującej się w dolnej części lewego lub prawego słupka środkowego. Przekroczenie podanych wartości może spowodować uszkodzenie pojazdu lub wypadek. Przed załadowaniem pojazdu należy obliczyć przewożoną masę, ważąc ładunek i uwzględniając masę pasażerów. Pamiętać, by nie przeciążać pojazdu.
