Wymiary

mm

Parametr		Długość całkowita	Szerokość całkowita	Wysokość całkowita		Rozstaw kół przednich	Rozstaw kół tylnych	Rozstaw osi
				Bez pakietu ECO	Z pakietem ECO
Wersja 5-drzwiowa	Opony 195/65 R15	4340	1795	1455	1450	1573	1581	2650
	Opony 205/55 R16					1565	1573
	Opony 225/45 R17					1559	1567
Wersja kombi	Opony 195/65 R15	4585	1795	1465/1475*¹	1460/1470*¹	1573	1581	2650
	Opony 205/55 R16					1565	1573
	Opony 225/45 R17					1559	1567

*¹ Z relingami dachowymi

Silniki

Parametr	Silniki benzynowe				Silnik wysokoprężny
	1.0 T-GDI	1.4 T-GDI	1.4 MPI	1.6 MPI	1.6 TCI
Pojemność skokowa (cm³)	997	1353	1368	1591	1582
Średnica × skok tłoka (mm)	71,0 × 84,0	71,6 × 84,0	72,0 × 84,0	77,0 × 85,44	77,2 × 84,5
Kolejność zapłonów w cylindrach	1-2-3	1-3-4-2	1-3-4-2	1-3-4-2	1-3-4-2
Liczba cylindrów	3 w rzędzie	4 w rzędzie	4 w rzędzie	4 w rzędzie	4 w rzędzie

Moc żarówek

Żarówka				Rodzaj	Moc
Przód	Typ A	Światła przednie	Światła mijania	H7	55
			Światła drogowe	H7	55
		Światła pozycyjne		W5W	5
		Kierunkowskazy		PY21W	21
		Światła do jazdy dziennej (DRL)		P21W	21
	Typ B	Światła przednie	Światła mijania	H7	55
			Światła drogowe	H7	55
		Światła pozycyjne		Diodowe	Diodowe
		Kierunkowskazy		PY21W	21
		Światła statycznego doświetlania zakrętów (SBL)		H7	55
		Światła do jazdy dziennej (DRL)		Diodowe	Diodowe
	Typ C	Światła przednie	Światła mijania	Diodowe	Diodowe
			Światła drogowe	Diodowe	Diodowe
		Światła pozycyjne		Diodowe	Diodowe
		Kierunkowskazy		Diodowe	Diodowe
		Światła statycznego doświetlania zakrętów (SBL)		Diodowe	Diodowe
		Światła do jazdy dziennej (DRL)		Diodowe	Diodowe
	Światła przeciwmgielne			HB4	51
	Kierunkowskazy boczne		Typ A	Diodowe	Diodowe
			Typ B	W5W	5
Tył	Typ A	Światła stopu i pozycyjne		P21/5W	21/5
		Kierunkowskazy		PY21W	21
		Światła pozycyjne		W5W	5
		Światła cofania		W16W	16
		Światła przeciwmgielne		PY21W	21
	Typ B	Światła stopu i pozycyjne		Diodowe	Diodowe
		Kierunkowskazy		PY21W	21
		Światła cofania		Diodowe	Diodowe
		Światła przeciwmgielne		PY21W	21

Żarówka				Rodzaj	Moc
Tył	Typ C	Światło stopu/pozycyjne		P21/5W	21/5
		Światła pozycyjne		W5W	5
		Kierunkowskazy		PY21W	21
		Światła cofania		W16W	16
		Światła przeciwmgielne		P21W	21
	Typ D	Światła stopu		Diodowe	Diodowe
		Światła stopu/światła przeciwmgielne		Diodowe	Diodowe
		Światła pozycyjne		Diodowe	Diodowe
		Kierunkowskazy		PY21W	21
		Światła cofania		W16W	16
	Dodatkowe światło stopu			Diodowe	Diodowe
Oświetlenie wnętrza	Lampki oświetlenia punktowego			W10W	10
	Lampka oświetlenia wnętrza		Typ A	FESTOON	8
			Typ B	Diodowe	Diodowe
	Lampki w osłonach przeciwsłonecznych			FESTOON	5
	Lampka oświetlenia schowka			FESTOON	5
	Lampka oświetlenia bagażnika			FESTOON	10
	Lampki oświetlenia tablicy rejestracyjnej			FESTOON	5

Opony i obręcze kół

Element	Rozmiar opony	Rozmiar obręczy	Prawidłowe ciśnienie bar (kPa)				Moment dokręcania nakrętek kół kGm (Nm)
			Obciążenie normalne		Obciążenie maksymalne
			Koła przednie	Koła tylne	Koła przednie	Koła tylne
Koło pełnowymiarowe	195/65 R15	6.0J × 15	2,2 (220)	2,2 (220)	2,35 (235)	2,5 (250)	11 ÷ 13 (107 ÷ 127)
	205/55 R16	6.5J × 16			2,35 (235)	2,75 (275)
	225/45 R17	7.0J × 17
Koło pełnowymiarowe (pakiet ECO)	195/65 R15	6.0J × 15	2,35 (235)	2,35 (235)	2,35 (235)	2,5 (250)
	205/55 R16	6.5J × 16	2,2 (220)	2,2 (220)	2,35 (235)	2,75 (275)
Dojazdowe koło zapasowe	T125/80D15	4.0T × 15	4,2 (420)
	T125/80D16	4.0T × 16

Indeksy obciążenia i prędkości opon

Parametr	Rozmiar opony	Rozmiar obręczy	Obciążenie		Prędkość
			Indeks obciążenia	kg	Indeks prędkości	km/h
Koło pełnowymiarowe	195/65 R15	6.0J × 15	91	615	H	210
	205/55 R16	6.5J × 16	91	615	H	210
	225/45 R17	7.0J × 17	91	615	W	270

Układ klimatyzacji

Czynnik	Ilość	Rodzaj
Czynnik chłodniczy	500 g	R-1234yf
Olej sprężarki	110 ± 10 g	PAG

Więcej szczegółów można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Masa pojazdu i pojemność bagażnika

Parametr			Silniki benzynowe						Silnik wysokoprężny
			1.0 T-GDI	1.4 T-GDI		1.4 MPI	1.6 MPI		1.6 TCI
			M/T	M/T	DCT	M/T	M/T	A/T	M/T	DCT
Całkowita masa pojazdu (kg)		Wersja 5-drzwiowa	1800	1820	1850	1760	1780	1800	1860	1900
		Wersja kombi	1840	1850	1880	1800	1820	1850	1900	1940
Pojemność bagażnika (l)	Wersja 5-drzwiowa	Min.	395
		Maks.	1301
	Wersja kombi	Min.	602
		Maks.	1650

M/T: mechaniczna skrzynia biegów

A/T: automatyczna skrzynia biegów

DCT: dwusprzęgłowa skrzynia biegów

Pojemność bagażnika min.: za siedzeniami tylnymi, do górnej krawędzi oparć.

Pojemność bagażnika maks.: za fotelami przednimi, do dachu.

Wymagane oleje i płyny eksploatacyjne

Aby umożliwić właściwe osiągi i zapewnić trwałość silnika oraz układu przeniesienia napędu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości. Stosowanie odpowiednich olejów i płynów eksploatacyjnych wpływa również pozytywnie na sprawność silnika i zużycie paliwa.

W niniejszym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.

Olej				Ilość	Rodzaj
Olej silnikowy*¹ (spuszczenie i napełnienie) Zalecany i napełnienie)	Silniki benzynowe	1.0 T-GDI		3,6 l	ACEA A5/B5
		1.4 T-GDI		4,2 l	ACEA A5/B5
		1.4 MPI		3,6 l	ACEA A5/B5
		1.6 MPI		3,6 l	ACEA A5/B5
	Silnik wysokoprężny	1.6 TCI	z filtrem DPF*2	5,3 l	ACEA C2 lub C3

Patrz zalecane lepkości wg SAE na stronie 8-10.

DPF: Filtr cząstek stałych.

Olej/płyn eksploatacyjny			Ilość	Rodzaj
Olej mechanicznej skrzyni biegów	1.0 T-GDI		1,6 ÷ 1,7 l	HK SYN MTF 70W (SK) SPIRAX S6 GHME 70W MTF (H.K.SHELL) GS MTF HD 70W (GS CALTEX) API GL-4, SAE 70W, TGO-9
	1.4 MPI
	1.6 MPI
	1.4 T-GDI		1,7 ÷ 1,8 l
	1.6 TCI
Olej automatycznej skrzyni biegów			6,7 l	MICHANG ATF SP-IV, SK ATF SP-IV, NOCA ATF SP-IV, Hyundai Genuine ATF SP-IV
Olej dwusprzęgłowej skrzyni biegów (DCT)			1,9 ÷ 2,0 l	HK SYN DCTF 70W (SK) SPIRAX S6 GHME 70W DCTF (H.K.SHELL) GS DCTF HD 70W (GS CALTEX) API GL-4, SAE 70W
Płyn chłodzący	1.0 T-GDI		6,1 l	Mieszanina środka chroniącego przed zamarzaniem i wody destylowanej (glikol etylenowy na bazie fosforanów do chłodnic aluminiowych)
	1.4 T-GDI	M/T	6,3 l
		DCT	6,1 l
	1.4 MPI		5,7 l
	1.6 MPI	M/T	5,8 l
		A/T	5,7 l
	1.6 TCI		6,8 l
Płyn hamulcowy i sterowania sprzęgłem			0,7 ÷ 0,8 l	FMVSS116 DOT-4
Paliwo			50 l	Patrz „Wymagania dotyczące paliwa” we wstępie.

Zalecany olej silnikowy

Producent	Olej
Shell	Silniki benzynowe	HELIX ULTRA AH-E 5W-30
		HELIX ULTRA 5W-40
	Silnik wysokoprężny	HELIX ULTRA AP 5W-30
		HELIX ULTRA AP-L 5W-30

Zalecana lepkość wg klasyfikacji SAE

Lepkość (gęstość) oleju silnikowego wpływa na zużycie paliwa i pracę silnika w niskich temperaturach otoczenia (zdolność rozruchową i tempo obiegu oleju). Oleje silnikowe o niższej lepkości umożliwiają niższe zużycie paliwa i wyższą sprawność w niskich temperaturach. W wysokich temperaturach otoczenia silniki wymagają olejów o wyższej lepkości. Stosowanie oleju o lepkości innej niż podana może doprowadzić do uszkodzenia silnika.

Podczas dobierania oleju należy rozważyć zakres temperatur otoczenia, w jakich będzie użytkowany pojazd do momentu następnej wymiany oleju.

Następnie należy dobrać olej o lepkości podanej w poniższej tabeli.

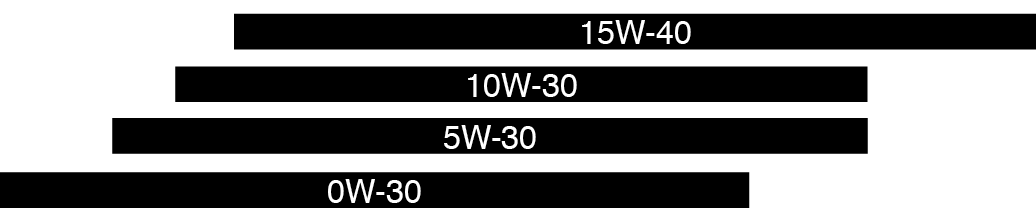

Silnik Kappa 1.0/1.4 T-GDI

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30 –20 –10 0 10 20 30 40 50
Olej dla silnika benzynowego

Silnik Kappa 1.4 MPI

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30 –20 –10 0 10 20 30 40 50
Olej dla silnika benzynowego

Dla zapewnienia niższego zużycia paliwa zaleca się stosowanie oleju silnikowego o klasyfikacji SAE 5W-30. Jeżeli jednak taki olej nie jest dostępny, należy wybrać inny olej, korzystając z tabeli.

Silnik Gamma 1.6 MPI

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30 –20 –10 0 10 20 30 40 50
Olej dla silnika benzynowego

Silnik U2 1.6 TCI

Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE
Temperatura	°C	–30 –20 –10 0 10 20 30 40 50
Olej dla silnika wysokoprężnego

Numer identyfikacyjny pojazdu (VIN)

Numer identyfikacyjny pojazdu (VIN) to numer sprawdzany podczas rejestracji pojazdu i w ramach rozstrzygania aspektów prawnych, dotyczących jego własności.

Numer ten jest wybity na podłodze pod fotelem pasażera. Aby sprawdzić numer, należy otworzyć pokrywę.

Numer VIN może znajdować się również na tabliczce przymocowanej do górnej części deski rozdzielczej. Numer ten można sprawdzić z zewnątrz, przez szybę czołową pojazdu.

Tabliczka certyfikacyjna pojazdu

Numer VIN znajduje się również na tabliczce certyfikacyjnej, przymocowanej w dolnej części środkowego słupka (po stronie kierowcy lub pasażera).

Tabliczka z rodzajem i ciśnieniem w oponach

Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.

Wymagane wartości ciśnienia w oponach pojazdu znajdują się na tabliczce przymocowanej w dolnej części środkowego lewego słupka.

Numer silnika

Numery identyfikacyjne silników wybite są w miejscach pokazanych na ilustracjach.

Etykieta sprężarki układu klimatyzacji

Na etykiecie podany jest model sprężarki układu klimatyzacji, dostawca, nr katalogowy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).

Etykieta czynnika chłodniczego układu klimatyzacji

Na etykiecie podany jest rodzaj czynnika chłodniczego oraz jego ilość.

Etykieta znajduje się od spodu maski silnika.

Deklaracja zgodności (jeżeli występuje)

Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania Dyrektywy Wspólnoty Europejskiej 1995/5/WE.

Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:

http://service.hyundai-motor.com
