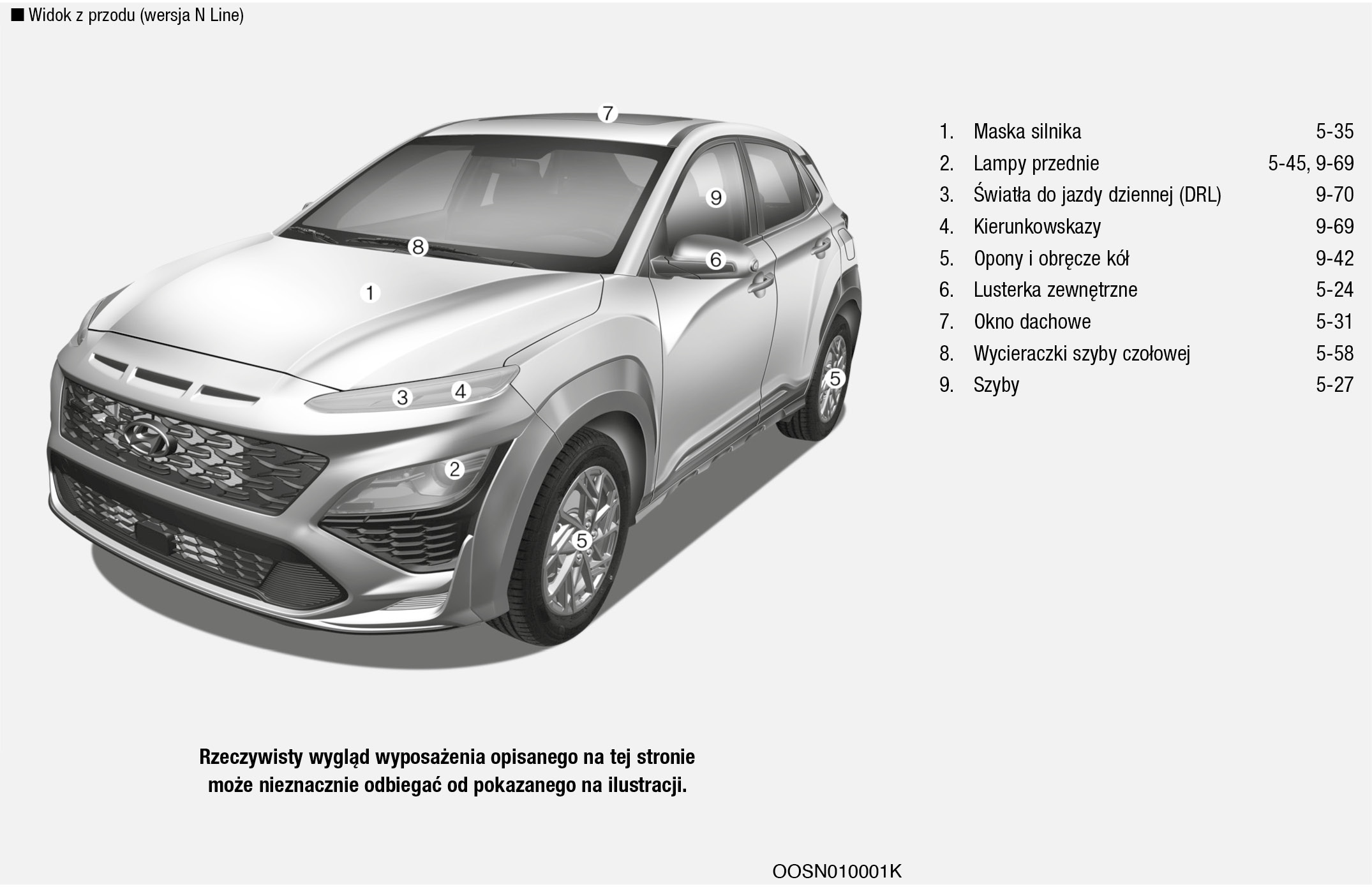

Wygląd zewnętrzny (I)
Wygląd zewnętrzny (II)
Wnętrze (I)
Wnętrze (II)

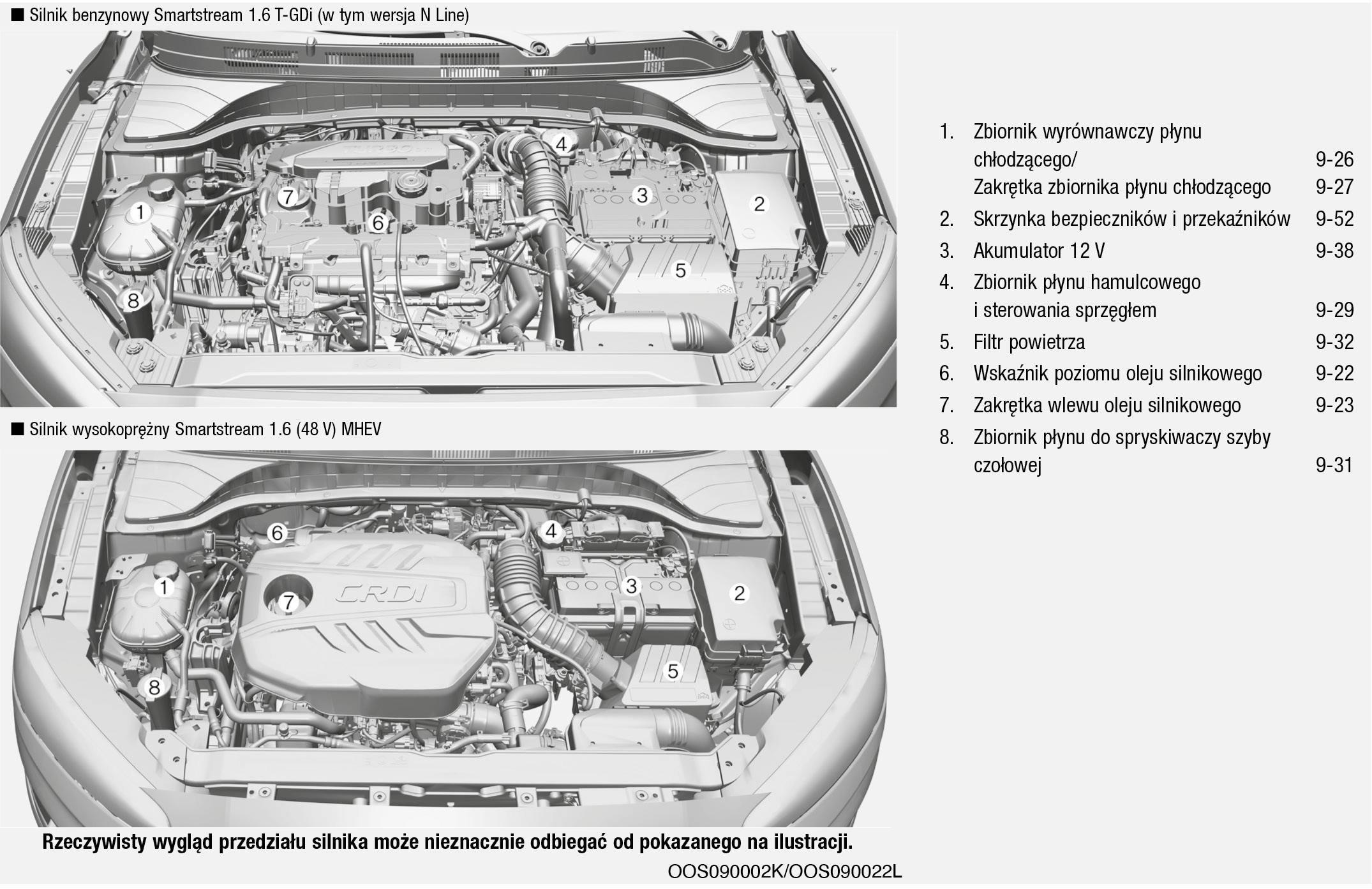

Przedział silnika
Wymiary
|
Parametr |
(mm) |
|
|
Długość całkowita |
4205 |
|
|
Szerokość całkowita |
1800 |
|
|
Wysokość całkowita |
1550/1565*¹ |
|
|
Rozstaw kół przednich |
Opony 205/60 R16 |
1575 |
|
Opony 215/55 R17 |
1563 |
|
|
Opony 235/45 R18 |
1559 |
|
|
Rozstaw kół tylnych |
Opony 205/60 R16 |
1584 |
|
Opony 215/55 R17 |
1572 |
|
|
Opony 235/45 R18 |
1568 |
|
|
Rozstaw osi |
2600 |
|
*1 : Z relingami dachowymi
Silniki
|
Parametr |
Silniki benzynowe |
Silnik wysokoprężny |
|||
|
Smartstream |
Smartstream |
Smartstream |
Smartstream |
Smartstream |
|
|
Pojemność skokowa (cm³) |
998 |
998 |
1598 |
1999 |
1598 |
|
Średnica cylindra × skok tłoka (mm) |
71,0 × 84,0 |
71,0 × 84,0 |
77,0 × 85,44 |
81,0 × 97,0 |
77,0 × 85,8 |
|
Kolejność zapłonów w cylindrach |
1-2-3 |
1-2-3 |
1-3-4-2 |
1-3-4-2 |
1-3-4-2 |
|
Liczba cylindrów |
3 w rzędzie |
3 w rzędzie |
4 w rzędzie |
4 w rzędzie |
4 w rzędzie |
Żarówki
|
Żarówka |
Rodzaj |
Moc (W) |
||
|
Przód |
Światła przednie |
Światła mijania (typ A) |
H7 |
55 |
|
Światła drogowe (typ A) |
H7 |
55 |
||
|
Światła mijania (typ B) |
Diodowe |
Diodowe |
||
|
Światła drogowe (typ B) |
Diodowe |
Diodowe |
||
|
Światła statycznego doświetlania zakrętów |
H7 |
55 |
||
|
Kierunkowskazy |
PY21W |
21 |
||
|
Kierunkowskazy (w lusterkach zewnętrznych) |
Diodowe |
Diodowe |
||
|
Światła do jazdy dziennej (DRL)/światła pozycyjne |
Diodowe |
Diodowe |
||
|
Światła przeciwmgielne |
H8 |
35 |
||
|
Tył |
Lampy zespolone tylne |
Światła stopu/pozycyjne (typ A) |
P21/5W |
5 |
|
Światła pozycyjne (typ A) |
W5W |
Diodowe |
||
|
Światła stopu/pozycyjne (typ B) |
Diodowe |
21 |
||
|
Kierunkowskazy |
P21W |
21 |
||
|
Światła cofania |
P21W |
21 |
||
|
Światła przeciwmgielne |
PR21W |
21 |
||
|
Dodatkowe światło stopu |
Diodowe |
Diodowe |
||
|
Lampki oświetlenia tablicy rejestracyjnej |
W5W |
5 |
||
|
Oświetlenie wnętrza |
Lampka oświetlenia punktowego |
W10W |
10 |
|
|
Lampka oświetlenia wnętrza (wersje z oknem dachowym) |
Żarówka rurkowa |
8 |
||
|
Lampka oświetlenia wnętrza (wersje bez okna dachowego) |
Żarówka rurkowa |
10 |
||
|
Lampki w osłonach przeciwsłonecznych |
Żarówka rurkowa |
5 |
||
|
Lampka oświetlenia bagażnika |
Żarówka rurkowa |
10 |
||
|
Lampka oświetlenia schowka |
Żarówka rurkowa |
5 |
||
Opony i obręcze kół
|
Parametr |
Rozmiar opony |
Rozmiar obręczy |
Ciśnienie kPa |
Moment dokręcania nakrętek kół |
|||
|
Obciążenie nominalne |
Obciążenie maksymalne |
||||||
|
Przód |
Tył |
Przód |
Tył |
||||
|
Koła pełnowymiarowe |
205/60 R16 |
6.5J × 16 |
2,3 |
2,5 |
11 ÷ 13 (107 ÷ 127) |
||
|
215/55 R17 |
7.0J × 17 |
||||||
|
235/45 R18 |
7.5J × 18 |
||||||
|
Dojazdowe koło zapasowe |
T125/80 D16 |
4.0T × 16 |
4,2 |
||||
• Jeżeli w nieodległej przyszłości oczekiwane jest nadejście niskich temperatur, do ciśnienia nominalnego można dodać 20 kPa (0,2 bar). Każdy spadek temperatury o 7°C powoduje zazwyczaj spadek ciśnienia w oponach o 7 kPa (0,07 bar). W przypadku częstych znacznych zmian temperatur należy regularnie sprawdzać ciśnienie w oponach.
• Na dużej wysokości nad poziomem morza ciśnienie atmosferyczne zazwyczaj jest niższe. Dlatego przed jazdą na dużej wysokości nad poziomem morza ciśnienie w oponach należy sprawdzić z wyprzedzeniem. W razie potrzeby skorygować ciśnienie (zmiana ciśnienia powietrza w miarę wzrostu wysokości: + 10 kPa (+ 0,1 bar)/1 km).
• Nie wolno przekraczać maksymalnego ciśnienia podanego na boku opony.
OSTROŻNIEPodczas wymiany opony/opon należy pamiętać, że każda nowa opona pojazdu musi mieć taki sam rozmiar, typ, markę, budowę i wzór bieżnika, jak opony zamontowane fabrycznie. W przeciwnym przypadku może dojść do uszkodzenia i nieprawidłowego zachowania pojazdu.
Indeksy obciążenia i prędkości opon
|
Parametr |
Rozmiar opony |
Rozmiar obręczy |
Obciążenie |
Prędkość |
||
|
Indeks obciążenia |
kg |
Indeks prędkości |
km/h |
|||
|
Koła pełnowymiarowe |
205/60 R16 |
6.5J × 16 |
92 |
630 |
H |
210 |
|
215/55 R17 |
7.0J × 17 |
94 |
670 |
V |
240 |
|
|
235/45 R18 |
7.5J × 18 |
94 |
670 |
V |
240 |
|
|
Dojazdowe koło zapasowe (jeżeli występuje) |
T125/80 D16 |
4.0T × 16 |
97 |
730 |
M |
130 |
Układ klimatyzacji
|
Czynnik |
Ilość (g) |
Rodzaj |
|
Czynnik chłodniczy |
450 ± 25 |
R-1234yf |
|
Olej sprężarki |
120 ± 10 |
PAG |
Więcej informacji można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.
Masa pojazdu i pojemność bagażnika
|
Parametr |
Silniki benzynowe |
Silnik wysokoprężny |
|||||||
|
Smartstream |
Smartstream 1.0 T-GDi (48 V) MHEV |
Smartstream |
Smartstream |
Smartstream |
|||||
|
Napęd 2WD |
Napęd 2WD |
Napęd 2WD |
Napęd 2WD |
Napęd 4WD |
Napęd 2WD |
Napęd 2WD |
Napęd 4WD |
||
|
M/T |
DCT |
iMT |
DCT |
DCT |
iVT |
iMT |
DCT |
DCT |
|
|
Maksymalna masa całkowita (kg) |
1770 |
1761 |
1795 |
1840 |
1915 |
1835 |
1875 |
1895 |
1965 |
|
Pojemność bagażnika (l) |
Min.: 374 Maks.: 1156 |
||||||||
M/T: mechaniczna skrzynia biegów
iMT: inteligentna mechaniczna skrzynia biegów
DCT: dwusprzęgłowa skrzynia biegów
iVT: inteligentna bezstopniowa skrzynia biegów
Pojemność bagażnika min.: za siedzeniami tylnymi, do górnej krawędzi oparć.
Pojemność bagażnika maks.: za fotelami przednimi, do dachu.
Wymagane oleje i płyny eksploatacyjne
Aby umożliwić właściwe osiągi i zapewnić trwałość silnika oraz układu przeniesienia napędu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości. Stosowanie odpowiednich olejów i płynów eksploatacyjnych wpływa również pozytywnie na sprawność silnika i zużycie paliwa.
W tym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.
|
Olej/płyn eksploatacyjny |
Ilość |
Rodzaj |
||
|
Olej silnikowy*1*3 (spuszczenie i napełnienie) Zalecany
|
Silniki benzynowe |
Smartstream 1.0 T-GDi, |
3,6 l |
SAE 5W-30, o najnowszej klasyfikacji API |
|
Smartstream 1.6 T-GDi |
4,8 l |
SAE 0W-20, API SN PLUS/SP |
||
|
Smartstream 2.0 Atkinson |
4,3 l |
SAE 0W-20, API SN PLUS/SP |
||
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
4,4 l |
ACEA C5, C2 lub C3 |
|
|
Olej mechanicznej skrzyni biegów |
Silniki benzynowe |
Smartstream 1.0 T-GDi |
1,5 ÷ 1,6 l |
HY SYN MTF 70W (SK) SPIRAX S6 GHME 70W |
|
Olej inteligentnej mechanicznej skrzyni biegów (iMT) |
Silniki benzynowe |
Smartstream 1.0 T-GDi (48 V) MHEV |
||
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
|||
*1 : Patrz wymagane lepkości wg klasyfikacji SAE na następnej stronie.
*2 : Wymagany całkowicie syntetyczny olej silnikowy o klasyfikacji API SN PLUS lub wyższej. W przypadku stosowania oleju silnikowego o niższej klasyfikacji (olej mineralny lub półsyntetyczny) olej i filtr oleju należy wymieniać z częstotliwością podaną w harmonogramie przeglądów pojazdu używanego w warunkach trudnych.
*3 : Olej silnikowy ze znakiem certyfikacji API (Amerykańskiego Instytutu Naftowego) jest zgodny z klasyfikacją ILSAC (Międzynarodowego Komitetu Doradczego ws. Specyfikacji Środków Smarnych). Zaleca się stosowanie wyłącznie olejów silnikowych posiadających certyfikat API.
|
Olej/płyn eksploatacyjny |
Ilość |
Rodzaj |
||
|
Olej inteligentnej bezstopniowej skrzyni biegów (iVT) |
Silniki benzynowe |
Smartstream 2.0 Atkinson |
6,7 l |
CVTF SP-CVT1 |
|
Olej dwusprzęgłowej skrzyni biegów (DCT) |
Silniki benzynowe |
Smartstream 1.0 T-GDi |
1,6 ÷ 1,7 l |
API GL-4, SAE 70W |
|
Smartstream 1.6 T-GDi |
||||
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
|||
|
Płyn chłodzący |
Silniki benzynowe |
Smartstream 1.0 T-GDi, |
5,9 l |
Mieszanina środka chroniącego przed zamarzaniem i wody destylowanej (płyn do chłodnic aluminiowych na bazie fosforanowego glikolu etylenowego) |
|
Smartstream 1.6 T-GDi |
6,9 l |
|||
|
Smartstream 2.0 Atkinson |
6,0 l |
|||
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
6,0 l |
||
|
Olej przekładni głównej tylnej (wersje z napędem 4WD) |
0,47 ÷ 0,52 l |
Olej do przekładni hipoidalnych API GL-5, SAE 75W/90 |
||
|
Olej skrzyni rozdzielczej (wersje z napędem 4WD) |
Silniki benzynowe |
Smartstream 1.6 T-GDi |
0,47 ÷ 0,52 l |
Olej przekładni hipoidalnej API GL-5, SAE 75W85 (SK HCT-5 GEAR OIL 75W85 lub zamiennik) |
|
Smartstream 2.0 Atkinson |
0,38 ÷ 0,42 l |
|||
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
0,5 l |
||
|
Płyn hamulcowy i sterowania sprzęgłem |
0,7 ÷ 0,8 l |
SAE J1704 DOT-4 LV, |
||
|
Siłownik inteligentnej mechanicznej skrzyni biegów (iMT) |
Silniki benzynowe |
Smartstream 1.0 T-GDi (48 V) MHEV |
0,082 l |
SAE J1704 DOT-4 LV, |
|
Silnik wysokoprężny |
Smartstream 1.6 (48 V) MHEV |
0,086 l |
||
|
Paliwo |
50 l |
Patrz „Wymagania dotyczące paliwa” we wstępie |
||
|
Roztwór mocznika (tylko silniki wysokoprężne, jeżeli układ SCR występuje) |
12 l |
ISO 22241, DIN 70070 |
||
Wymagana lepkość wg klasyfikacji SAE
OSTROŻNIEPrzed sprawdzeniem lub spuszczeniem jakiegokolwiek oleju lub płynu eksploatacyjnego należy dokładnie oczyścić miejsce wokół zakrętki wlewu, korka spustowego i/lub wskaźnika poziomu. Jest to szczególnie ważne, jeżeli pojazd był użytkowany na obszarze o wyjątkowo dużym zapyleniu, na terenach piaszczystych lub na drogach gruntowych. Oczyszczenie zakrętki wlewu, korka spustowego i/lub wskaźnika chroni przed dostaniem się pyłu lub innych zanieczyszczeń do silnika albo innych mechanizmów, które może w konsekwencji doprowadzić do ich uszkodzenia.
Lepkość (gęstość) oleju silnikowego wpływa na zużycie paliwa i pracę silnika w niskich temperaturach otoczenia (zdolność rozruchową i właściwości przepływowe oleju). Oleje silnikowe o niższej lepkości umożliwiają mniejsze zużycie paliwa i większą sprawność w niskich temperaturach. W wysokich temperaturach otoczenia silniki wymagają olejów o wyższej lepkości. Stosowanie oleju o lepkości innej niż podana może doprowadzić do uszkodzenia silnika.
Podczas dobierania oleju należy rozważyć zakres temperatur otoczenia, w jakich będzie użytkowany pojazd do momentu następnej wymiany oleju.
Następnie należy dobrać olej o lepkości podanej w poniższej tabeli.
• Silnik benzynowy Smartstream 1.0 T-GDi, Smartstream 1.0 T-GDi (48 V) MHEV
|
Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE |
||||||||||
|
Temperatura |
°C |
–30 |
–20 |
–10 |
0 |
10 |
20 |
30 |
40 |
50 |
|
Olej silnika benzynowego |
|
|||||||||
|
|
||||||||||
|
|
||||||||||
|
|
||||||||||
• Silnik benzynowy Smartstream 1.6 T-GDi
|
Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE |
||||||||||
|
Temperatura |
°C |
–30 |
–20 |
–10 |
0 |
10 |
20 |
30 |
40 |
50 |
|
Olej silnika benzynowego |
|
|||||||||
• Silnik wysokoprężny Smartstream 1.6 (48 V) MHEV
|
Zakres temperatur dla poszczególnych olejów wg klasyfikacji SAE |
|||||||||
|
Temperatura |
°C |
–30 |
–20 |
–10 |
0 |
10 |
20 |
30 |
40 |
|
Olej silnika wysokoprężnego |
|
||||||||
|
|
|||||||||
|
|
|||||||||
|
|
|||||||||
Numer identyfikacyjny pojazdu (VIN)
Numer identyfikacyjny pojazdu (VIN) to niepowtarzalny, przypisany do pojazdu numer używany do rejestracji pojazdu i do rozstrzygania aspektów prawnych, dotyczących jego własności.
Numer ten jest wybity na podłodze pod fotelem prawym przednim. Aby sprawdzić numer, należy otworzyć pokrywę.
Numer VIN znajduje się również na tabliczce przymocowanej do górnej części deski rozdzielczej po lewej stronie. Numer ten można sprawdzić z zewnątrz, przez szybę czołową pojazdu.
Tabliczka znamionowa pojazdu
Numer VIN znajduje się również na tabliczce znamionowej, przymocowanej do dolnej części słupka środkowego (po stronie kierowcy lub pasażera).
Naklejka z rozmiarem opon i ciśnieniem
Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.
Wymagane wartości ciśnienia w oponach pojazdu znajdują się na naklejce umieszczonej w dolnej części środkowego lewego słupka.

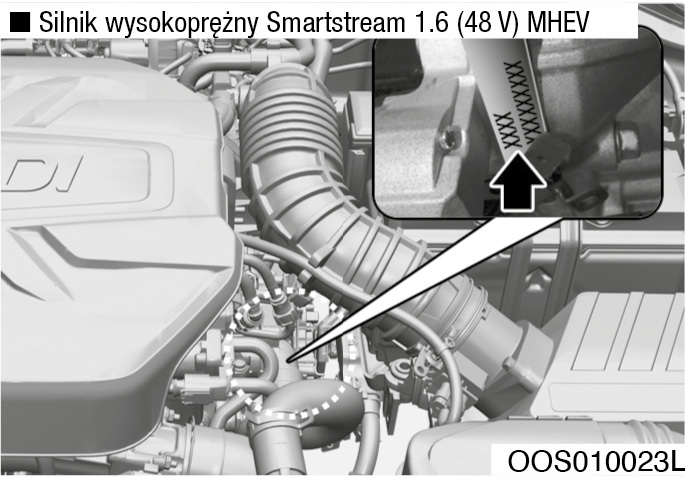

Numer silnika
Numer identyfikacyjny silnika wybity jest w miejscu pokazanym na ilustracji.
Etykieta sprężarki układu klimatyzacji
Na etykiecie sprężarki układu klimatyzacji podano model sprężarki, nr katalogowy dostawcy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).
Deklaracja zgodności (jeżeli występuje)
Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania dyrektywy 1995/5/WE Parlamentu Europejskiego i Rady.
Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:
http://service.hyundai-motor.com.
Naklejka z rodzajem paliwa (jeżeli występuje)
Silniki benzynowe
Naklejka z rodzajem paliwa znajduje się na pokrywie wlewu paliwa.
A. Liczba oktanowa benzyny bezołowiowej.
1. RON/ROZ: liczba oktanowa
2. (R+M)/2, AKI: wartość przeciwstukowa
B. Identyfikatory paliw do silników benzynowych.
Symbole te oznaczają paliwo, które można stosować. Nie stosować żadnych innych paliw.
C. Więcej informacji — patrz „Wymagania dotyczące paliwa” we wstępie.
Silnik wysokoprężny
Naklejka z rodzajem paliwa znajduje się na pokrywie wlewu paliwa.
A. Paliwo: olej napędowy
B. Identyfikatory biopaliw na bazie estrów metylowych kwasów tłuszczowych (FAME), które można stosować w silnikach wysokoprężnych.
Symbol ten oznacza paliwo, które można stosować. Nie stosować żadnych innych paliw.
C. Więcej informacji — patrz „Wymagania dotyczące paliwa” we wstępie.
