Zestaw wskaźników
Regulacja podświetlenia zestawu wskaźników
Typ A
Intensywność podświetlenia zestawu wskaźników można regulować wtedy, gdy włączone są światła przednie lub pozycyjne.
Podczas naciskania przycisku regulacji zmienia się również intensywność podświetlenia przycisków we wnętrzu pojazdu.
Typ B
Jasność podświetlenia zestawu wskaźników można regulować na wyświetlaczu LCD w trybie „User Settings” (Ustawienia użytkownika) przy włączonej stacyjce (stan ON) (pozycje „Lights” (Światła) „Illumination” (Podświetlenie)). Jeżeli włączone są światła pozycyjne lub światła mijania, naciskanie przycisku regulacji zmienia również intensywność podświetlenia przycisków i lampek oświetlenia nastrojowego.
Jeżeli pojazd jest wyposażony w dodatkowy system nawigacji, należy sięgnąć do oddzielnej instrukcji obsługi dostarczonej wraz z systemem.
OSTRZEŻENIENigdy nie regulować intensywności podświetlenia zestawu wskaźników podczas jazdy. Może to doprowadzić do utraty panowania nad pojazdem, a w konsekwencji do wypadku, który może spowodować uszkodzenie pojazdu, a także zagrożenie zdrowia lub życia.
• Wyświetlacz pokazuje poziom intensywności podświetlenia zestawu wskaźników.
• Osiągnięcie maksymalnej lub minimalnej intensywności podświetlenia jest sygnalizowane dźwiękowo.
OSTRZEŻENIENigdy nie regulować intensywności podświetlenia zestawu wskaźników podczas jazdy. Może to doprowadzić do utraty panowania nad pojazdem, a w konsekwencji do wypadku, który może spowodować uszkodzenie pojazdu, a także zagrożenie zdrowia lub życia.
Wskaźniki i liczniki
Prędkościomierz
Typ A
Typ B
Prędkościomierz podaje prędkość pojazdu w kilometrach na godzinę (km/h).
Obrotomierz
Obrotomierz pokazuje przybliżoną prędkość obrotową silnika w obrotach na minutę (obr./min).
Na podstawie jego wskazań należy dobierać prawidłowe przełożenia skrzyni biegów i nie dopuszczać do zbyt niskich ani zbyt wysokich prędkości obrotowych silnika.
Nie zwiększać prędkości obrotowej silnika do zakresu oznaczonego na obrotomierzu KOLOREM CZERWONYM. Może to spowodować poważne uszkodzenie silnika.
Wskaźnik temperatury płynu chłodzącego
Kiedy stacyjka jest włączona (stan ON) wskaźnik pokazuje temperaturę płynu chłodzącego silnik.
Jeżeli wskazówka wskaźnika przesunie się z zakresu normalnego w kierunku położenia „130”, oznacza to przegrzanie, które może spowodować uszkodzenie silnika.
W przypadku przegrzania silnika należy natychmiast przerwać jazdę. W przypadku przegrzania silnika należy zapoznać się z informacjami zawartymi w podrozdziale „Przegrzanie silnika” w rozdziale 8.
OSTRZEŻENIENigdy nie odkręcać zakrętki chłodnicy ani zakrętki zbiornika wyrównawczego, gdy silnik jest gorący. Gorący płyn chłodzący pod ciśnieniem może wytrysnąć na zewnątrz i spowodować poważne poparzenia. Przed dolaniem płynu chłodzącego do zbiornika wyrównawczego poczekać, aż silnik całkowicie ostygnie.
Wskaźnik poziomu paliwa
Wskaźnik poziomu paliwa pokazuje przybliżoną ilość paliwa, jaka pozostała w zbiorniku.
Informacja• Pojemność zbiornika paliwa podano w rozdziale 2.
• Niski poziom paliwa sygnalizuje lampka ostrzegawcza. Lampka świeci się, gdy zbiornik paliwa jest prawie pusty.
• Na pochyłościach lub zakrętach paliwo przemieszcza się w zbiorniku. Może to spowodować zmianę położenia wskaźnika poziomu lub wcześniejsze niż zwykle włączenie się lampki ostrzegawczej niskiego poziomu paliwa.
OSTRZEŻENIEJazda z bardzo małą ilością paliwa może narazić użytkowników pojazdu na utknięcie w drodze.
Jeżeli świeci się lampka ostrzegawcza niskiego poziomu paliwa i/lub jeżeli wskazówka zbliża się do poziomu „0”, należy możliwie jak najszybciej uzupełnić paliwo.
Unikać jazdy przy bardzo niskim poziomie paliwa. Niski poziom paliwa powoduje wypadanie zapłonów, a w efekcie uszkodzenie katalizatora.

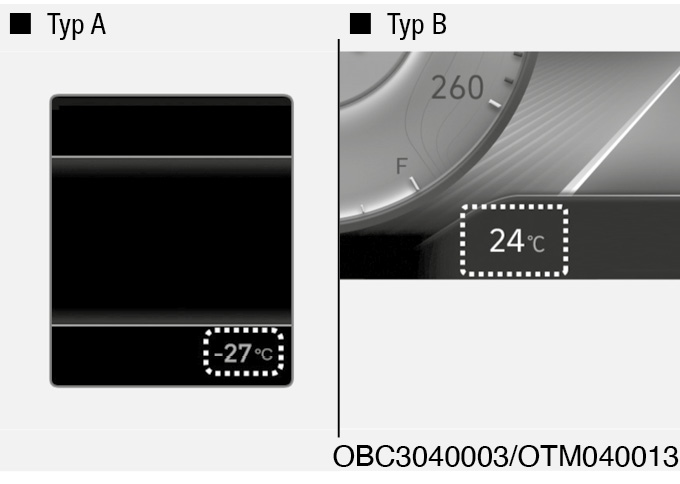

Wskaźnik temperatury zewnętrznej
Wskaźnik podaje aktualną temperaturę otoczenia w stopniach Celsjusza (°C) lub Fahrenheita (°F).
– Zakres wskazań: –40°C ÷ 60°C (–40°F ÷ 140°F)
Należy pamiętać, że zmiana wskazania temperatury na wyświetlaczu LCD może nie być równie szybka jak rzeczywista zmiana temperatury zewnętrznej (może występować niewielkie opóźnienie wskazania).
• Jednostkę temperatury można zmieniać w trybie „User Settings” (Ustawienia użytkownika) zestawu wskaźników. Wybrać pozycje:
– „Setup” (Ustawienia) „Unit” (Jednostki) „Temperature Unit” (Jednostka temperatury) „°C/°F”.
W przypadku pojazdów z klimatyzacją automatyczną jednostkę temperatury można również zmieniać w następujący sposób:
– Przez 3 sekundy naciskać przycisk [AUTO] na panelu sterowania układem klimatyzacji równocześnie z przyciskiem [OFF].
Powoduje to zmianę jednostki temperatury w zestawie wskaźników i na panelu sterowania układem klimatyzacji.
Licznik przebiegu
Licznik przebiegu podaje całkowity przejechany dystans. Należy z niego korzystać do określania terminów przeglądów okresowych.
Szacowany zasięg z aktualną ilością paliwa
• Szacowany zasięg z aktualną ilością paliwa to przybliżony dystans, jaki można przejechać do wyczerpania paliwa.
• Jeżeli szacowany zasięg jest mniejszy niż 1 km, na wyświetlaczu komputera pokładowego pojawia się wskazanie „---”.
Informacja• Jeżeli samochód nie stoi na płaskim podłożu lub wystąpiła przerwa w zasilaniu, wskazanie zasięgu z aktualną ilością paliwa może być nieprawidłowe.
• Ponieważ zasięg z aktualną ilością paliwa jest wartością szacunkową, może on być inny niż zasięg rzeczywisty.
• Komputer pokładowy może nie uwzględniać dodatkowego paliwa, jeżeli do zbiornika dolano mniej niż 6 litrów paliwa.
• Zasięg zależy w znacznym stopniu od warunków jazdy, techniki jazdy i stanu pojazdu.
Zużycie paliwa (zestaw wskaźników 10,25 cala — typu B)
Wskazanie średniego zużycia paliwa (1) i chwilowego zużycia paliwa (2) wyświetla się w dolnej części zestawu wskaźników.
Automatyczne zerowanie. Aby wskazanie średniego zużycia paliwa zerowało się automatycznie, w menu ustawień użytkownika na ekranie systemu multimedialnego należy wybrać tryb „After Ignition” (Po wyłączeniu) lub „After Refuelling” (Po zatankowaniu).
Wskazanie przełożenia/trybu skrzyni biegów
Wskazanie przełożenia mechanicznej/inteligentnej bezstopniowej skrzyni biegów (jeżeli występuje)
Wskaźnik ten informuje o zalecanym przełożeniu skrzyni biegów, zapewniającym w danym momencie najniższe zużycie paliwa.
• Proponowana zmiana biegu na wyższy: ▲2, ▲3, ▲4, ▲5, ▲6
• Proponowana zmiana biegu na niższy: ▼1, ▼2, ▼3, ▼4, ▼5
Na przykład:
: Sugeruje zmianę biegu na 3. (aktualnie włączony jest 2. lub 1. bieg).
: Sugeruje redukcję biegu na 3. (aktualnie włączony jest 4., 5. lub 6. bieg).
Jeżeli układ nie działa prawidłowo, wskazania ani podpowiedzi nie pojawiają się.
Wskazanie trybu automatycznej skrzyni biegów (jeżeli występuje)
Wskaźnik podaje położenie selektora automatycznej skrzyni biegów lub włączony bieg w trybie manualnej zmiany biegów.
• Położenie postojowe: P
• Bieg wsteczny: R
• Położenie neutralne: N
• Położenie automatycznej zmiany biegów: D
• Włączony bieg w trybie manualnej zmiany biegów: 1, 2, 3, 4, 5, 6

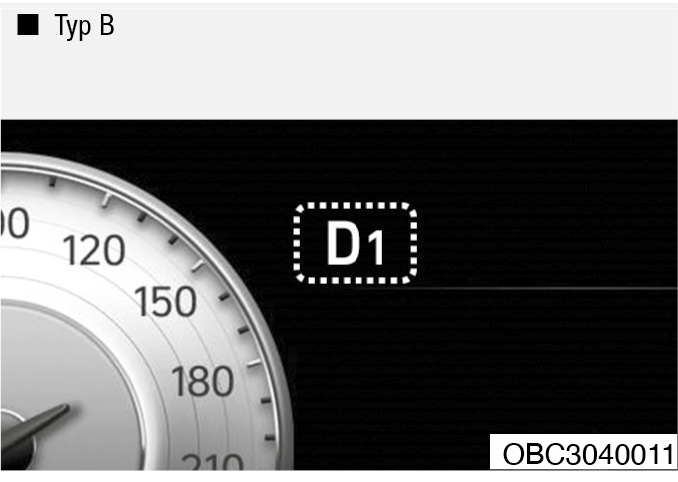

Wskazanie trybu dwusprzęgłowej skrzyni biegów (DCT) (jeżeli występuje)
Wskaźnik podaje położenie selektora skrzyni biegów lub włączony bieg w trybie manualnym.
• Położenie postojowe: P
• Bieg wsteczny: R
• Położenie neutralne: N
• Położenie automatycznej zmiany biegów: D
• Włączony bieg w trybie manualnej zmiany biegów: D1, D2, D3, D4, D5, D6, D7
Lampki ostrzegawcze i sygnalizacyjne
InformacjaPo uruchomieniu silnika należy sprawdzić, czy nie świeci się żadna lampka ostrzegawcza. Jeżeli którakolwiek z lampek ostrzegawczych nie gaśnie, oznacza to sytuację, która wymaga uwagi.
Lampka ostrzegawcza układu poduszek powietrznych (SRS-Airbag)
Lampka ta świeci się:
Po włączeniu stacyjki (stan ON). Lampka ostrzegawcza układu poduszek powietrznych świeci się przez około 6 sekund, a następnie gaśnie po wykonaniu wszystkich kontroli automatycznych.
Lampka świeci się w przypadku usterki układu poduszek powietrznych (SRS-Airbag).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza niezapięcia pasów bezpieczeństwa
Lampka ta informuje, że pas bezpieczeństwa kierowcy lub pasażera z przodu nie jest zapięty.
Więcej informacji podano w podrozdziale „Pasy bezpieczeństwa” w rozdziale 3.
Lampka ostrzegawcza włączenia hamulca postojowego/niskiego poziomu płynu hamulcowego
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy i gaśnie po zwolnieniu hamulca postojowego.
• Po włączeniu hamulca postojowego.
• Jeżeli poziom płynu hamulcowego w zbiorniku płynu jest zbyt niski.
– Włączenie się lampki przy wyłączonym hamulcu postojowym oznacza zbyt niski poziom płynu hamulcowego w zbiorniku płynu.
Jeżeli poziom płynu hamulcowego w zbiorniku płynu jest zbyt niski:
1. Ostrożnie dojechać do najbliższego bezpiecznego miejsca i zatrzymać samochód.
2. Wyłączyć silnik, sprawdzić poziom płynu hamulcowego i w razie potrzeby dolać płynu (więcej informacji podano w podrozdziale „Płyn hamulcowy” w rozdziale 9). Po uzupełnieniu płynu sprawdzić, czy na żadnym elemencie układu hamulcowego nie widać wycieków płynu. Jeżeli występują wycieki płynu hamulcowego, lampka ostrzegawcza nadal się świeci lub hamulce nie działają prawidłowo, nie wolno rozpoczynać ani kontynuować jazdy. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Dwuobwodowy krzyżowy układ hamulcowy
Samochód jest wyposażony w dwuobwodowy krzyżowy układ hamulcowy. Oznacza to, że w przypadku usterki jednego z obwodów układu zachowana zostaje możliwość hamowania dwóch przeciwległych kół.
Jeżeli działa tylko jeden obwód układu, do zatrzymania samochodu konieczne jest głębsze wciśnięcie pedału hamulca i użycie większej siły nacisku na pedał.
Ponadto przy działającym tylko jednym obwodzie układu hamulcowego droga hamowania wydłuża się.
W przypadku usterki układu hamulcowego podczas jazdy należy zredukować bieg (aby uzyskać dodatkowe hamowanie silnikiem) i zatrzymać samochód w najbliższym bezpiecznym miejscu.
OSTRZEŻENIELampka ostrzegawcza włączenia hamulca postojowego/niskiego poziomu płynu hamulcowego
Jazda przy włączonej którejkolwiek z lampek ostrzegawczych jest niebezpieczna. Świecenie się lampki ostrzegawczej włączenia hamulca postojowego/niskiego poziomu płynu hamulcowego przy wyłączonym hamulcu postojowym oznacza zbyt niski poziom płynu hamulcowego w zbiorniku płynu.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza układu zapobiegającego blokowaniu kół podczas hamowania (ABS)
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• W przypadku usterki układu zapobiegającego blokowaniu kół podczas hamowania (ABS).
Należy pamiętać, że w przypadku usterki układu ABS hydrauliczny układ hamulcowy działa nadal.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampki ostrzegawcze elektronicznego układu rozdziału siły hamowania (EBD)
Te dwie lampki ostrzegawcze włączają się równocześnie podczas jazdy:
• Świecąca lampka ostrzegawcza układu zapobiegającego blokowaniu kół podczas hamowania (ABS) i lampka ostrzegawcza włączenia hamulca postojowego oznacza problem związany z elektronicznym układem rozdziału siły hamowania (EBD).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
OSTRZEŻENIELampki ostrzegawcze elektronicznego układu rozdziału siły hamowania (EBD)
Jeżeli lampka ostrzegawcza układu ABS i lampka ostrzegawcza włączenia hamulca postojowego/niskiego poziomu płynu hamulcowego świecą się jednocześnie, oznacza to nieprawidłowość w układzie hamulcowym, która może spowodować niebezpieczną sytuację podczas gwałtownego hamowania.
W takim przypadku należy unikać jazdy z wysoką prędkością i gwałtownego hamowania.
Pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
InformacjaLampki ostrzegawcze elektronicznego układu rozdziału siły hamowania (EBD)
Jeżeli włączy się lampka ostrzegawcza układu ABS (również razem z lampką ostrzegawczą włączenia hamulca postojowego/niskiego poziomu płynu hamulcowego), wtedy prędkościomierz, licznik przebiegu lub licznik przebiegu dziennego mogą nie działać. Równocześnie może włączyć się lampka ostrzegawcza elektrycznego wspomagania układu kierowniczego, a siła konieczna do obracania kierownicą może ulec zwiększeniu lub zmniejszeniu.
W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza elektrycznego wspomagania układu kierowniczego
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• W przypadku usterki elektrycznego wspomagania układu kierowniczego.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka sygnalizacji usterek (MIL)
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• W przypadku usterki układu kontroli emisji, silnika lub układu przeniesienia napędu.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Jazda z włączoną lampką sygnalizacji usterek (MIL) może spowodować uszkodzenie układów kontroli emisji, a w konsekwencji pogorszenie osiągów samochodu i/lub zwiększenie zużycia paliwa.
OSTROŻNIEWłączenie się lampki sygnalizacji usterek (MIL) może wskazywać na usterkę katalizatora mogącą powodować spadek mocy silnika.
W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza braku ładowania akumulatora
Lampka ta świeci się:
W przypadku nieprawidłowego działania alternatora lub układu ładowania akumulatora.
W przypadku nieprawidłowego działania alternatora lub układu ładowania akumulatora:
1. Ostrożnie dojechać do najbliższego bezpiecznego miejsca i zatrzymać samochód.
2. Wyłączyć silnik i sprawdzić, czy pasek napędowy alternatora nie jest zbyt luźny ani urwany.
Jeżeli pasek jest prawidłowo napięty, usterka dotyczy któregoś z elementów obwodu elektrycznego układu ładowania akumulatora.
W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza zbyt niskiego ciśnienia oleju silnikowego
Lampka ta świeci się:
W przypadku wykrycia zbyt niskiego ciśnienia oleju silnikowego.
W przypadku wykrycia zbyt niskiego ciśnienia oleju silnikowego należy:
1. Ostrożnie dojechać do najbliższego bezpiecznego miejsca i zatrzymać samochód.
2. Niezwłocznie wyłączyć silnik i sprawdzić poziom oleju (patrz podrozdział „Olej silnikowy” w rozdziale 9). Jeżeli poziom jest zbyt niski, należy dolać odpowiednią ilość oleju.
Jeżeli po dolaniu oleju lampka ostrzegawcza świeci się nadal lub jeżeli nie ma możliwości dolania oleju, pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
• Niewyłączenie silnika natychmiast po zaświeceniu się lampki ostrzegawczej niskiego ciśnienia oleju może spowodować poważne uszkodzenie silnika.
• Jeżeli lampka ostrzegawcza niskiego ciśnienia oleju świeci się przy pracującym silniku, może to oznaczać poważną nieprawidłowość lub usterkę silnika. W takim przypadku:
1. Zachowując zasady bezpieczeństwa jak najszybciej zjechać z drogi i zatrzymać samochód.
2. Wyłączyć silnik i sprawdzić poziom oleju. Jeżeli poziom oleju jest zbyt niski, uzupełnić olej do prawidłowego poziomu.
3. Uruchomić silnik. Jeżeli po uruchomieniu silnika lampka świeci się nadal, natychmiast wyłączyć silnik. W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ostrzegawcza niskiego poziomu paliwa
Lampka ta świeci się:
Kiedy zbiornik paliwa jest prawie pusty. W takim przypadku należy możliwie jak najszybciej zatankować.
Jazda przy włączonej lampce ostrzegawczej niskiego poziomu paliwa i/lub wskazówce wskaźnika poziomu paliwa w pobliżu położenia „0” może spowodować wypadanie zapłonów, a w konsekwencji uszkodzenie katalizatora.
Główna lampka ostrzegawcza usterek
Lampka ta świeci się:
Podczas występowania następujących nieprawidłowości:
– Usterka układu wspomagającego unikanie kolizji czołowych (FCA) (jeżeli występuje).
– Zablokowanie radaru układu wspomagającego unikanie kolizji czołowych (FCA) (jeżeli występuje).
– Usterka układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) (jeżeli występuje).
– Zablokowanie radaru układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) (jeżeli występuje).
– Usterka diodowych świateł przednich (jeżeli występują).
– Usterka układu asystenta świateł drogowych (HBA) (jeżeli występuje).
– Usterka tempomatu inteligentnego (SCC) z układem Start/Stop (jeżeli występuje).
– Zablokowanie radaru tempomatu inteligentnego z układem Start/Stop (jeżeli występuje).
– Usterka układu monitorowania ciśnienia w oponach (TPMS).
Aby zapoznać się ze szczegółami ostrzeżenia, należy odczytać komunikat na wyświetlaczu LCD.
Lampka ostrzegawcza niskiego ciśnienia w oponach
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Świeci się przez około 3 s, a następnie gaśnie.
• Jeżeli w jednej lub więcej oponach ciśnienie nadmiernie spadnie (wyświetlacz LCD wskazuje oponę, w której ciśnienie jest zbyt niskie).
Więcej informacji podano w podrozdziale „Układ monitorowania ciśnienia w oponach (TPMS)” w rozdziale 8.
Ta lampka ostrzegawcza miga przez około 60 sekund, a następnie włącza się na stałe lub miga co 3 sekundy:
• W przypadku usterki układu monitorowania ciśnienia w oponach (TPMS).
W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Więcej informacji podano w podrozdziale „Układ monitorowania ciśnienia w oponach (TPMS)” w rozdziale 8.
OSTRZEŻENIEZatrzymywanie się w bezpiecznym miejscu
• Układ TPMS nie ostrzega przed poważnymi i nagłymi uszkodzeniami opon, spowodowanymi czynnikami zewnętrznymi, takimi jak gwoździe, wyrwy w jezdni lub wysokie krawężniki.
• Jeżeli odczuwa się niestabilność pojazdu, należy natychmiast zdjąć stopę z pedału przyspieszenia, delikatnie nacisnąć pedał hamulca, wolno zjechać z jezdni i zatrzymać pojazd w bezpiecznym miejscu.
Lampka ostrzegawcza filtra cząstek stałych silnika benzynowego (GPF)
Lampka ta świeci się:
• Lampka ta świeci się, kiedy ilość sadzy nagromadzonej w filtrze przekracza określony poziom.
• Lampka ta może automatycznie zgasnąć po trwającej około 30 minut jeździe z prędkością powyżej 80 km/h (na biegu wyższym niż 3. i z prędkością obrotową silnika 1500 ÷ 4000 obr./min).
Jeżeli pomimo spełnienia tych warunków lampka miga, a na wyświetlaczu LCD pojawia się komunikat ostrzegawczy, układ filtra GPF powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Kontynuowanie jazdy z migającą przez dłuższy czas lampką ostrzegawczą filtra GPF może spowodować zwiększenie zużycia paliwa i uszkodzenie filtra cząstek stałych.
Lampka ostrzegawcza układu stabilizacji toru jazdy (ESC)
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• W przypadku usterki układu stabilizacji toru jazdy (ESC).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ta miga:
• Podczas ingerencji układu stabilizacji toru jazdy (ESC).
Więcej informacji podano w podrozdziale „Układ stabilizacji toru jazdy (ESC)” w rozdziale 6.
Lampka sygnalizacyjna wyłączenia układu stabilizacji toru jazdy (ESC)
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• Po wyłączeniu układu stabilizacji toru jazdy (ESC) za pomocą wyłącznika.
Więcej informacji podano w podrozdziale „Układ stabilizacji toru jazdy (ESC)” w rozdziale 6.
Lampka sygnalizacyjna automatycznego wyłączenia silnika (jeżeli występuje)
Lampka ta świeci się:
Lampka ta świeci się:
Po automatycznym wyłączeniu silnika przez układ Start/Stop (ISG).
Lampka ta miga:
Podczas automatycznego uruchamiania silnika — przez 5 sekund.
Więcej informacji podano w podrozdziale „Układ Start/Stop (ISG)” w rozdziale 6.
InformacjaPodczas automatycznego uruchamiania silnika przez układ ISG niektóre lampki ostrzegawcze (układu ABS, układu ESC, wyłączenia układu ESC, elektrycznego wspomagania układu kierowniczego lub hamulca postojowego) mogą świecić się przez kilka sekund.
Jest to spowodowane niskim napięciem akumulatora i nie oznacza usterki tych układów.
Lampka sygnalizacyjna immobilizera — wersje bez inteligentnego kluczyka (jeżeli występuje)
Lampka ta świeci się:
• Po prawidłowym wykryciu immobilizera w kluczyku przy włączonej stacyjce (stan ON).
– Oznacza to możliwość uruchomienia silnika.
– Lampka sygnalizacyjna gaśnie po uruchomieniu silnika.
Lampka ta miga:
• W przypadku usterki immobilizera.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka sygnalizacyjna immobilizera — wersje z inteligentnym kluczykiem (jeżeli występuje)
Lampka ta świeci się przez około 30 sekund:
• Po prawidłowym wykryciu inteligentnego kluczyka wewnątrz samochodu przy przycisku Start/Stop w stanie ACC lub ON.
– Oznacza to możliwość uruchomienia silnika.
– Lampka sygnalizacyjna gaśnie po uruchomieniu silnika.
Lampka ta miga przez kilka sekund:
• Kiedy inteligentny kluczyk nie znajduje się wewnątrz samochodu.
– Oznacza to brak możliwości uruchomienia silnika.
Lampka ta świeci się przez 2 sekundy, a następnie gaśnie:
• W przypadku niemożności wykrycia inteligentnego kluczyka, przy przycisku Start/Stop w stanie ON.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka ta miga:
• W przypadku usterki immobilizera.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampki sygnalizacyjne kierunkowskazów
Lampka ta miga:
• Kiedy kierunkowskaz jest włączony.
Wystąpienie jednego z poniższych objawów oznacza nieprawidłowe działanie kierunkowskazów:
– Lampka sygnalizacyjna kierunkowskazów nie miga, ale włącza się na stałe.
– Lampka sygnalizacyjna kierunkowskazów miga z dużo wyższą częstotliwością.
– Lampka sygnalizacyjna kierunkowskazów nie włącza się wcale.
W przypadku wystąpienia dowolnego z powyższych objawów pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Lampka sygnalizacyjna świateł mijania
Lampka ta świeci się:
Po włączeniu świateł przednich.
Lampka sygnalizacyjna świateł drogowych
Lampka ta świeci się:
• Po włączeniu świateł drogowych.
• W momencie włączenia sygnału świetlnego (chwilowego włączenia świateł drogowych).
Lampka sygnalizacyjna asystenta świateł drogowych (HBA) (jeżeli występuje)
Lampka ta świeci się:
Po włączeniu świateł drogowych, jeżeli przełącznik świateł znajduje się w położeniu AUTO.
W przypadku wykrycia pojazdów nadjeżdżających z przeciwka lub poprzedzających, asystent świateł drogowych (HBA) automatycznie przełącza światła na światła mijania.
Więcej informacji podano w podrozdziale „Układ asystenta świateł drogowych (HBA)” w rozdziale 5.
Lampka sygnalizacyjna włączenia świateł
Lampka ta świeci się:
Po włączeniu świateł pozycyjnych.
Lampka sygnalizacyjna świateł przeciwmgielnych przednich (jeżeli występują)
Lampka ta świeci się:
Po włączeniu świateł przeciwmgielnych przednich.
Lampka sygnalizacyjna świateł przeciwmgielnych tylnych (jeżeli występuje)
Lampka ta świeci się:
Po włączeniu świateł przeciwmgielnych tylnych.
Lampka ostrzegawcza układu wspomagającego unikanie kolizji czołowych (FCA)
Lampka ta świeci się:
• Po włączeniu stacyjki (stan ON).
– Lampka świeci się przez około 3 sekundy, a następnie gaśnie.
• W przypadku usterki układu wspomagającego unikanie kolizji czołowych (FCA).
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Więcej informacji podano w podrozdziale „Układ wspomagający unikanie kolizji czołowych (FCA)” w rozdziale 7.
Lampka sygnalizacyjna układu utrzymywania na pasie ruchu (LKA)
Lampka ta świeci się:
• Kolor zielony — jeżeli spełnione są warunki działania układu.
• Kolor biały — jeżeli warunki działania układu nie są spełnione.
• Kolor żółty — w przypadku usterki układu.
W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Więcej informacji podano w podrozdziale „Układ utrzymywania na pasie ruchu (LKA)” w rozdziale 7.
Komunikaty na wyświetlaczu LCD
Key not in vehicle (Kluczyk poza samochodem) — wersje z inteligentnym kluczykiem
Ten komunikat ostrzegawczy pojawia się, jeżeli otwarto lub zamknięto drzwi przy przycisku Start/Stop w stanie ACC lub ON, a inteligentny kluczyk znajduje się poza samochodem. Jeżeli inteligentny kluczyk znajduje się poza pojazdem i zamknięto drzwi, komunikatowi towarzyszy dźwiękowy sygnał ostrzegawczy.
Podczas próby uruchomienia pojazdu należy zawsze mieć przy sobie inteligentny kluczyk.
Key not detected (Nie wykryto kluczyka) — wersje z inteligentnym kluczykiem
Ten komunikat ostrzegawczy pojawia się, jeżeli naciśnięto przycisk Start/Stop, a inteligentny kluczyk nie został wykryty.
Press START button with key (Nacisnąć przycisk Start/Stop inteligentnym kluczykiem) — wersje z inteligentnym kluczykiem
Ten komunikat ostrzegawczy pojawia się po naciśnięciu przycisku Start/Stop przy komunikacie „Key not detected” (Nie wykryto kluczyka).
Równocześnie miga lampka sygnalizacyjna immobilizera.
Low key battery (Słaba bateria w kluczyku) — wersje z inteligentnym kluczykiem
Ten komunikat ostrzegawczy pojawia się, jeżeli podczas zmiany stanu przycisku Start/Stop na OFF wykrywane jest rozładowanie baterii w inteligentnym kluczyku.
Press brake pedal to start engine (Aby uruchomić silnik, wcisnąć pedał hamulca – wersje z inteligentnym kluczykiem i automatyczną/dwusprzęgłową skrzynią biegów)
Ten komunikat ostrzegawczy pojawia się, jeżeli po dwukrotnym naciśnięciu przycisku Start/Stop bez wciśnięcia pedału hamulca stan przycisku zmienia się na ACC.
Pojazd można uruchomić, wciskając pedał hamulca.
Press clutch pedal to start engine (Aby uruchomić silnik, wcisnąć pedał sprzęgła — wersje z inteligentnym kluczykiem i mechaniczną skrzynią biegów)
Ten komunikat ostrzegawczy pojawia się, jeżeli po dwukrotnym naciśnięciu przycisku Start/Stop bez wciśnięcia pedału sprzęgła stan przycisku zmienia się na ACC.
Aby uruchomić silnik, wcisnąć pedał sprzęgła.
Press START button again (Ponownie nacisnąć przycisk Start/Stop) — wersje z inteligentnym kluczykiem
Ten komunikat pojawia się, jeżeli po naciśnięciu przycisku Start/Stop nie można uruchomić silnika.
W takim przypadku można uruchomić silnik, ponownie naciskając przycisk Start/Stop.
Jeżeli komunikat ten pojawia się przy każdym naciśnięciu przycisku Start/Stop, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Shift to N to start engine (Aby uruchomić silnik, ustawić selektor w położeniu N) — wersje z inteligentnym kluczykiem i automatyczną/dwusprzęgłową skrzynią biegów
Ten komunikat ostrzegawczy pojawia się w przypadku próby uruchomienia pojazdu przy selektorze w położeniu innym niż N.
InformacjaSilnik można uruchomić, gdy selektor znajduje się w położeniu N.
Check BRAKE SWITCH fuse (Sprawdzić bezpiecznik czujnika włączenia hamulców) — wersje z inteligentnym kluczykiem i automatyczną/dwusprzęgłową skrzynią biegów
Ten komunikat ostrzegawczy pojawia się w przypadku odłączenia bezpiecznika czujnika włączenia hamulców.
Należy wtedy wymienić bezpiecznik na nowy. Jeżeli nie ma możliwości wymiany bezpiecznika, silnik można uruchomić, naciskając przez 10 sekund przycisk Start/Stop przy stacyjce znajdującej się w stanie ACC.
Ostrzeżenie o otwarciu drzwi/maski silnika/klapy bagażnika
Pojawienie się tego ostrzeżenia sygnalizuje otwarcie drzwi, maski silnika lub klapy bagażnika. Ostrzeżenie to wskazuje również, który punkt dostępu jest otwarty.
OSTROŻNIEPrzed rozpoczęciem jazdy należy upewnić się, że drzwi, maska silnika i klapa bagażnika są całkowicie zamknięte. Należy również sprawdzić, czy w zestawie wskaźników nie świeci się lampka ostrzegawcza otwarcia drzwi/maski silnika/klapy bagażnika i czy nie jest wyświetlany żaden komunikat.
Tryb świateł
Ten symbol wskazuje tryb świateł zewnętrznych, wybrany za pomocą przełącznika świateł.
Tryb wycieraczek
Ten symbol wskazuje tryb pracy wycieraczek, wybrany za pomocą przełącznika wycieraczek.
Turn on FUSE SWITCH (Włączyć wyłącznik bezpieczników)
Ten komunikat ostrzegawczy pojawia się w przypadku wyłączenia wyłącznika bezpieczników, znajdującego się w skrzynce bezpieczników pod kierownicą.
Należy włączyć wyłącznik bezpieczników.
Więcej informacji podano w podrozdziale „Bezpieczniki” w rozdziale 9.
Low pressure (Niskie ciśnienie w oponach) — jeżeli funkcja występuje
Ten komunikat ostrzegawczy pojawia się w przypadku niskiego ciśnienia w ogumieniu. Towarzyszy mu wskazanie opony ze zbyt niskim ciśnieniem.
Więcej informacji podano w podrozdziale „Układ monitorowania ciśnienia w oponach (TPMS)” w rozdziale 8.
Heated Steering Wheel turned off (Podgrzewanie kierownicy wyłączone) — jeżeli występuje
Ten komunikat pojawia się po automatycznym wyłączeniu się podgrzewania kierownicy po upływie około 30 minut od włączenia.
Więcej informacji podano w podrozdziale „Podgrzewanie kierownicy” w rozdziale 5.
Low fuel (Niski poziom paliwa)
Ten komunikat ostrzegawczy pojawia się w przypadku bardzo małej ilości paliwa w zbiorniku.
Wraz z tym komunikatem świeci się lampka ostrzegawcza niskiego poziomu paliwa w zestawie wskaźników.
Należy możliwie jak najszybciej uzupełnić paliwo.
Low engine oil (Niski poziom oleju silnikowego) — jeżeli funkcja występuje
Ten komunikat ostrzegawczy pojawia się w przypadku konieczności sprawdzenia poziomu oleju silnikowego.
W przypadku pojawienia się tego komunikatu należy możliwie jak najszybciej sprawdzić poziom i dolać oleju wg potrzeby.
Powoli wlać konieczną ilość oleju przez lejek.
Stosować wyłącznie wymagane oleje silnikowe — patrz „Wymagane oleje i płyny eksploatacyjne” w rozdziale 2.
Nie przekraczać maksymalnego poziomu oleju, Sprawdzać, czy poziom oleju nie znajduje się powyżej oznaczenia F na wskaźniku.
Jeżeli po dolaniu oleju i przejechaniu około 50 ÷ 100 km przy rozgrzanym silniku komunikat nie znika, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.
Engine has overheated (Przegrzanie silnika) – jeżeli funkcja występuje
Ten komunikat ostrzegawczy pojawia się, jeżeli temperatura płynu chłodzącego przekracza 120°C. Oznacza to przegrzanie silnika i niebezpieczeństwo jego uszkodzenia.
Jeżeli silnik przegrzał się, należy zapoznać się z informacjami zawartymi w części „Przegrzanie silnika” w rozdziale 8.
Check headlight (Sprawdzić światła przednie) — jeżeli funkcja występuje
Ten komunikat ostrzegawczy pojawia się w przypadku nieprawidłowego działania świateł przednich.
Jeżeli nieprawidłowe działanie dotyczy określonego światła (np. kierunkowskazu), pojawia się dodatkowy komunikat określający to światło. Może to oznaczać konieczność wymiany określonej żarówki.
Podczas wymiany żarówki na nową należy upewnić się, że montowana jest żarówka o takiej samej mocy.
Check brake light (Sprawdzić światła stopu) — jeżeli funkcja występuje
Ten komunikat ostrzegawczy pojawia się w przypadku nieprawidłowego działania świateł stopu. Może to oznaczać konieczność wymiany określonej żarówki.
Podczas wymiany żarówki na nową należy upewnić się, że montowana jest żarówka o takiej samej mocy.
Wyświetlacz LCD (typ A)
Sterowanie wyświetlaczem LCD
Tryby wyświetlacza LCD
|
Tryb |
Symbol |
Objaśnienie |
|
Komputer pokładowy |
|
W tym trybie wyświetlacz pokazuje informacje takie jak przebieg, zużycie paliwa itp. Więcej informacji podano w podrozdziale „Komputer pokładowy” tego rozdziału. |
|
Podpowiedzi systemu nawigacji (TBT) |
|
W tym trybie wyświetlacz pokazuje podpowiedzi systemu nawigacji. |
|
Układy wspomagające kierowcę |
|
– Tempomat inteligentny (SCC). – Układ monitorowania zmęczenia kierowcy (DAW). – Inteligentny układ ostrzegania o ograniczeniach prędkości (ISLW). |
|
Ustawienia użytkownika |
|
W tym trybie można zmieniać ustawienia sterowania zamkami drzwi, oświetleniem itp. |
|
Ostrzeżenia |
|
– W tym trybie wyświetlacz pokazuje komunikaty ostrzegawcze związane z usterkami świateł itp. – Informacje o ciśnieniu w oponach. |
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
Tryb komputera pokładowego
W trybie komputera pokładowego wyświetlacz pokazuje dane dotyczące jazdy, takie jak zużycie paliwa, przebieg dzienny i prędkość pojazdu.
Więcej informacji podano w podrozdziale „Komputer pokładowy” tego rozdziału.
Tryb podpowiedzi systemu nawigacji (TBT)
W tym trybie wyświetlacz pokazuje podpowiedzi systemu nawigacji.
Tryb wspomagania kierowcy
Układy SCC/ISLA
W tym trybie podawane są informacje tempomatu inteligentnego (SCC) i ogranicznika prędkości (ISLA).
Więcej informacji podano w podrozdziałach dotyczących odpowiednich układów w rozdziale 7.
Układ monitorowania zmęczenia kierowcy (DAW) (jeżeli występuje)
W tym trybie podawane są informacje dotyczące układu monitorowania zmęczenia kierowcy (DAW).
Więcej informacji podano w podrozdziale „Układ monitorowania zmęczenia kierowcy (DAW)” w rozdziale 7.
Ostrzeżenie główne
Lampka ta świeci się w następujących sytuacjach:
– Usterka układu wspomagającego unikanie kolizji czołowych (FCA) (jeżeli występuje).
– Zablokowanie radaru układu wspomagającego unikanie kolizji czołowych (FCA) (jeżeli występuje).
– Usterka układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) (jeżeli występuje).
– Zablokowanie radaru układu monitorowania „martwego pola” i ostrzegania o zderzeniu (BCW) (jeżeli występuje).
– Usterka oświetlenia (jeżeli funkcja występuje).
– Usterka układu asystenta świateł drogowych (HBA) (jeżeli występuje).
– Usterka tempomatu inteligentnego (SCC) (jeżeli występuje).
– Usterka układu monitorowania ciśnienia w oponach (TPMS).
Główna lampka ostrzegawcza usterek świeci się również w przypadku równoczesnego wystąpienia kilku powyższych sytuacji.
W takim przypadku na wyświetlaczu LCD obok symbolu ustawień użytkownika (
) włącza się główna lampka ostrzegawcza usterek (
).
Po rozwiązaniu problemu główna lampka ostrzegawcza usterek gaśnie.
Tryb ustawień użytkownika
W tym trybie można zmieniać ustawienia zestawu wskaźników, sterowania zamkami drzwi, oświetleniem itp.
1. Driver Assistance (Układy wspomagające kierowcę)
2. Cluster (Zestaw wskaźników)
3. Lights (Światła)
4. Door (Drzwi)
5. Convenience (Komfort)
6. Unit (Jednostki)
7. Language (Język)
8. Reset (Kasowanie)
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
Shift to P to edit settings (Aby edytować ustawienia, ustawić selektor w położeniu P)/Engage parking brake to edit settings (Aby edytować ustawienia, włączyć hamulec postojowy)
Ten komunikat ostrzegawczy pojawia się przy próbie zmiany ustawień użytkownika w czasie jazdy.
• Automatyczna skrzynia biegów/inteligentna bezstopniowa skrzynia biegów
Ze względów bezpieczeństwa zmiana ustawień użytkownika możliwa jest tylko po zaparkowaniu pojazdu, włączeniu hamulca postojowego i ustawieniu selektora w położeniu P.
• Mechaniczna skrzynia biegów
Ze względów bezpieczeństwa zmiana ustawień użytkownika możliwa jest tylko po zaparkowaniu pojazdu i włączeniu hamulca postojowego.
Quick guide (Help) (Szybki przewodnik – pomoc)
Ten tryb służy jako krótki przewodnik po układach pojazdu, których ustawienia może zmieniać użytkownik.
Należy wybrać pozycję, a następnie nacisnąć i przytrzymać przycisk OK.
Więcej informacji dotyczących każdego z układów podano w odpowiednich rozdziałach Instrukcji obsługi.
1. Driver Assistance (Układy wspomagające kierowcę)
|
Pozycja |
Objaśnienie |
|
Drive convenience (Komfort jazdy) |
Automatyczna regulacja prędkości na drogach szybkiego ruchu. Ta pozycja służy do włączania lub wyłączania funkcji automatycznej regulacji prędkości na drogach szybkiego ruchu. Więcej informacji podano w podrozdziale „Tempomat inteligentny oparty na nawigacji (NSCC)” w rozdziale 7. |
|
Speed limit (Ograniczanie prędkości) |
Ta pozycja służy do dostosowywania ustawień funkcji ograniczania prędkości. • Speed limit tolerance (Tolerancja ograniczenia prędkości) • Auto speed change (Automatyczna zmiana prędkości) • Speed limit assist (Ogranicznik prędkości) • SLW (Speed Limit Warning) (Ostrzeganie o ograniczeniach prędkości) • Off (Wył.) Więcej informacji podano w podrozdziale „Inteligentny ogranicznik prędkości (ISLA)” w rozdziale 7. |
|
Warning timing (Czas ostrzegania) |
Ta pozycja menu umożliwia ustawianie czasu ostrzegania przez układy wspomagające kierowcę. • Normal/Late (Normalne/późne) |
|
Warning volume (Głośność ostrzeżeń) |
Ta pozycja menu umożliwia ustawianie głośności ostrzeżeń układów wspomagających kierowcę. • High/Medium/Low/Off (Wysoka/średnia/niska/wył.) |
|
DAW (Driver Attention Warning) (Układ monitorowania zmęczenia kierowcy) |
• Leading vehicle departure alert (Ostrzeżenie o ruszeniu pojazdu poprzedzającego) Ta pozycja menu umożliwia włączenie/wyłączenie ostrzegania o ruszeniu pojazdu poprzedzającego. • Inattentive driving warning (Ostrzeżenie o nieuważnej jeździe) Ta pozycja menu umożliwia włączanie/wyłączanie układu monitorowania zmęczenia kierowcy (DAW). Więcej informacji podano w podrozdziale „Układ monitorowania zmęczenia kierowcy (DAW)” w rozdziale 7. |
|
Forward safety (Bezpieczeństwo przed pojazdem) |
Ta pozycja menu umożliwia regulację trybu działania układu utrzymywania na pasie ruchu (LKA). • Active Assist (Wspomaganie aktywne) • Warning only (Tylko ostrzeganie) • Off (Wył.) Więcej informacji podano w podrozdziale „Układ wspomagający unikanie kolizji czołowych (FCA)” w rozdziale 7. |
|
Lane Safety (Utrzymywanie na pasie ruchu) |
Ta pozycja menu umożliwia regulację trybu działania układu utrzymywania na pasie ruchu (LKA). • Lane Keeping Assist (Utrzymywanie na pasie ruchu) • Lane Departure Warning (Ostrzeganie o opuszczaniu pasa ruchu) • Off (Wył.) Więcej informacji podano w podrozdziale „Układ utrzymywania na pasie ruchu (LKA)” w rozdziale 7. |
|
Blind-spot safety (Bezpieczeństwo „martwego pola”) |
Ta pozycja menu umożliwia włączenie/wyłączenie układu wykrywania obiektów w „martwym polu” widzenia. • Active Assist (Wspomaganie aktywne) • Warning only (Tylko ostrzeganie) • Off (Wył.) Więcej informacji podano w podrozdziale „Układ monitorowania „martwego pola” (BVM)” w rozdziale 7. |
|
Parking safety (Bezpieczeństwo podczas parkowania) |
• Parking distance warning auto ON (Automatyczne włączanie układu czujników parkowania) Więcej informacji podano w podrozdziale „Układ czujników parkowania przednich/tylnych (PDW)” w rozdziale 7. • Rear Cross Traffic Safety (Układ monitorowania pojazdów w strefie tylnej) Ta pozycja menu umożliwia włączenie/wyłączenie układu monitorowania pojazdów i wspomagający unikanie kolizji w strefie tylnej. • Active assist (Wspomaganie aktywne) • Warning only (Tylko ostrzeganie) • Off (Wył.) Więcej informacji podano w podrozdziale „Układ monitorowania pojazdów i wspomagający unikanie kolizji w strefie tylnej (RCCA)” w rozdziale 7. |
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
2. Cluster (Zestaw wskaźników)
|
Pozycja |
Objaśnienie |
|
Fuel economy (Zużycie paliwa) |
• After vehicle re-start (Po uruchomieniu pojazdu) • After refueling (Po tankowaniu) • Average Fuel Economy (Średnie zużycie paliwa) Więcej informacji podano w podrozdziale „Komputer pokładowy” tego rozdziału. |
|
Fuel economy auto reset (Automatyczne zerowanie licznika średniego zużycia paliwa) |
• Off (Wył.) • At driving (Po ruszeniu) • At refueling (Po tankowaniu) Więcej informacji podano w podrozdziale „Komputer pokładowy” tego rozdziału. |
|
Wiper/Lights display (Wyświetlacz trybu wycieraczek/świateł) |
Ta pozycja menu umożliwia włączenie/wyłączenie wyświetlania trybu działania wycieraczek/świateł. Po włączeniu funkcji wyświetlacz LCD pokazuje zmiany trybu działania wycieraczek/świateł. |
|
Traffic signs (Znaki drogowe) |
Ta pozycja menu umożliwia ustawienie wyświetlanych znaków drogowych. |
|
Icy road warning (Ostrzeganie o oblodzonej nawierzchni) |
Ta pozycja menu umożliwia włączenie/wyłączenie funkcji ostrzegania o oblodzonej nawierzchni. |
|
Welcome sound (Dźwięk powitalny) |
Ta pozycja menu umożliwia włączenie/wyłączenie funkcji dźwięku powitalnego. |
|
Theme selection (Wybór motywu) |
Ta pozycja menu umożliwia wybór motywu zestawu wskaźników. • Zestaw wskaźników typu B: Przełączanie pomiędzy trybem jazdy, motywem A, motywem B, motywem C i motywem D. |
3. Lights (Światła)
|
Pozycja |
Objaśnienie |
|
Illumination (Podświetlenie) |
Ta pozycja menu umożliwia regulację intensywności podświetlenia. • Level 1 ÷ 20 (Poziom 1 ÷ 20) |
|
One touch turn indicator (Sygnalizacja jednym dotknięciem dźwigni) |
• Off (Wył.): wyłączenie funkcji sygnalizacji zmiany pasa ruchu jednym dotknięciem dźwigni. • 3, 5, 7 Flashes (3, 5, 7 mignięć): przy nieznacznym przesunięciu dźwigni kierunkowskaz miga 3, 5 lub 7 razy. Więcej informacji podano w podrozdziale „Światła” w rozdziale 5. |
|
Ambient light brightness (Jasność oświetlenia otoczenia) |
• Off (Wył.) • Level 1/2/3/5 (Poziom 1/2/3/4) |
|
HBA (High Beam Assist) (Asystent świateł drogowych) |
Ta pozycja menu umożliwia włączanie/wyłączanie układu asystenta świateł drogowych (HBA). Więcej informacji podano w podrozdziale „Układ asystenta świateł drogowych (HBA)” w rozdziale 5. |
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
4. Door (Drzwi)
|
Pozycja |
Objaśnienie |
|
Automatically lock (Automatyczne blokowanie) |
• Enable on Shift (Wł. przy zmianie położenia selektora): zamki wszystkich drzwi blokują się automatycznie po zmianie położenia selektora z P na R, N lub D (tylko przy uruchomionym silniku). • Enable on Speed (Wł. przy określonej prędkości): zamki wszystkich drzwi blokują się automatycznie po przekroczeniu prędkości 15 km/h. • Off (Wył.): wyłączenie automatycznego blokowania zamków drzwi. |
|
Automatically unlock (Automatyczne odblokowanie) |
• On Shift to P (Położenie P selektora): zamki wszystkich drzwi odblokowują się automatycznie po ustawieniu selektora w położeniu P (tylko przy uruchomionym silniku). • On key out/On vehicle off (Wyjęcie kluczyka/wyłączenie pojazdu): zamki wszystkich drzwi odblokowują się automatycznie po wyjęciu kluczyka ze stacyjki lub po wyłączeniu stacyjki (stan OFF przycisku Start/Stop). • Off (Wył.): wyłączenie automatycznego odblokowywania zamków drzwi. |
5. Convenience (Komfort)
|
Pozycja |
Objaśnienie |
|
Rear occupant alert (Ostrzeganie o pasażerach siedzących z tyłu) |
Ta pozycja menu umożliwia włączenie/wyłączenie ostrzegania o pasażerach siedzących na siedzeniach tylnych. Więcej informacji podano w podrozdziale „Układ ostrzegania o pasażerach siedzących z tyłu (ROA)” w rozdziale 5. |
|
Welcome mirror (Automatyczne rozkładanie lusterek) |
• On door unlock (Przy odblokowaniu drzwi): automatyczne rozłożenie lusterek zewnętrznych po odblokowaniu drzwi. • On driver approach (Podczas zbliżania się kierowcy): automatyczne rozłożenie lusterek zewnętrznych podczas zbliżania się do pojazdu, mając przy sobie inteligentny kluczyk. Więcej informacji podano w podrozdziale „System powitania” w rozdziale 5. |
|
Wireless charging system (Ładowarka bezprzewodowa) |
Ta pozycja menu umożliwia włączenie/wyłączenie ładowarki bezprzewodowej przed fotelami przednimi. Więcej informacji podano w podrozdziale „Ładowarka bezprzewodowa telefonów komórkowych” w rozdziale 5. |
|
Auto rear wiper (in R) (Automatyczne wł. wycieraczki tylnej po włączeniu biegu wstecznego) |
Ta pozycja menu umożliwia włączanie/wyłączanie funkcji automatycznego włączania wycieraczki tylnej po włączeniu biegu wstecznego.Wycieraczka tylna włącza się automatycznie po włączeniu biegu wstecznego przy włączonych wycieraczkach przednich. Włączenie biegu innego niż wsteczny powoduje wyłączenie wycieraczki tylnej. |
|
Advanced anti-theft (Zaawansowane zabezpieczenie przed kradzieżą) |
Ta pozycja menu służy do włączania/wyłączania zaawansowanego zabezpieczenia przed kradzieżą. |
|
Vehicle auto-shut Off (Automatyczne wyłączanie pojazdu) |
Ta pozycja menu służy do włączania/wyłączania funkcji automatycznego wyłączania pojazdu. |
|
Service interval (Informacje o terminach przeglądów) |
• Service interval (Informacje o terminach przeglądów) Ta pozycja menu umożliwia włączenie/wyłączenie funkcji informacji o przeglądzie. • Adjust interval (Ustawienie harmonogramu) Ta pozycja menu umożliwia zmianę harmonogramu przeglądów, wyrażonego przebiegiem (km) i czasem (dni). • Reset (Kasowanie) Ta pozycja menu umożliwia zresetowanie harmonogramu przeglądów. |
InformacjaAby zmienić ustawienia informacji o przeglądach, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.
Przy włączonej funkcji informacji o przeglądach i ustawionym czasie oraz dystansie pomiędzy przeglądami, w następujących sytuacjach po każdym włączeniu stacyjki (stan ON) na kilka sekund pojawiają się komunikaty:
– Service in (Do przeglądu pozostało): podawany jest przebieg (km) lub czas (liczba dni), jakie pozostały do kolejnego planowego przeglądu.
– Service required (Przegląd wymagany): wyświetlany w przypadku przekroczenia przebiegu lub terminu przeglądu.
InformacjaW przypadku wystąpienia jednej z poniższych sytuacji przebieg i/lub czas do kolejnego przeglądu mogą być nieprawidłowe:
– Odłączenie przewodu akumulatora.
– Rozładowanie akumulatora.
6. Unit (Jednostki)
|
Pozycja |
Objaśnienie |
|
Speed unit (Jednostka prędkości) |
Ta pozycja menu umożliwia wybór jednostki prędkości (km/h, MPH). |
|
Temperature unit (Jednostka temperatury) |
Ta pozycja menu umożliwia wybór jednostki temperatury (°C, °F). |
|
Fuel economy unit (Jednostka zużycia paliwa) |
Ta pozycja menu umożliwia wybór jednostki zużycia paliwa (km/l, l/100 km, MPG (mile na galon)). |
|
Tire pressure unit (Jednostka ciśnienia w oponach) |
Ta pozycja menu umożliwia wybór jednostki ciśnienia w oponach (psi, kPa, bar). |
7. Language (Język) — jeżeli funkcja występuje
|
Pozycja |
Objaśnienie |
|
Language (Język) |
Ta pozycja menu umożliwia wybór języka. |
8. Reset (Kasowanie)
Komputer pokładowy
Komputer pokładowy to sterowany mikroprocesorem system informacyjny, który podaje różne dane dotyczące jazdy.
InformacjaOdłączenie akumulatora powoduje utracenie niektórych danych, zapisanych w pamięci komputera pokładowego (np. informacji o średniej prędkości).
Tryby komputera pokładowego
Aby zmienić tryb komputera pokładowego, należy użyć przełączników „
,
” na kierownicy.
Fuel economy (Zużycie paliwa)
Średnie zużycie paliwa (1)
• Średnie zużycie paliwa jest obliczane na podstawie przebiegu i zużycia paliwa od ostatniego zerowania licznika średniego zużycia paliwa.
• Wskazanie średniego zużycia paliwa można zerować automatycznie lub ręcznie.
Zerowanie ręczne
Aby wyzerować wskazanie średniego zużycia paliwa, należy przez ponad sekundę naciskać przycisk [OK] na kierownicy, kiedy wyświetlane jest średnie zużycie paliwa.
Zerowanie automatyczne
Aby wskazanie średniego zużycia paliwa zerowało się automatycznie przy każdym tankowaniu, w menu ustawień użytkownika należy wybrać tryb „Fuel Econ. Reset” (Automatyczne zerowanie wskazania zużycia paliwa).
– After ignition (Po wyłączeniu): wskazanie średniego zużycia paliwa zeruje się automatycznie po upływie 4 godzin od momentu wyłączenia silnika.
– After refueling (Po tankowaniu): wskazanie średniego zużycia paliwa zeruje się, kiedy prędkość pojazdu przekracza 1 km/h po dolaniu co najmniej 6 litrów paliwa.
InformacjaWskazanie średniego zużycia paliwa może być niedokładne, jeżeli od momentu włączenia stacyjki (stan ON) pojazd przejechał mniej niż 300 metrów.
Chwilowe zużycie paliwa (2)
• W tym trybie wyświetlacz pokazuje średnie zużycie paliwa w ciągu ostatnich kilku sekund, przy prędkości pojazdu przekraczającej 10 km/h.
Wyświetlacz skumulowanych informacji na temat jazdy
Wyświetlacz podaje przebieg łączny (1), średnie zużycie paliwa (2) oraz całkowity czas jazdy (3).
Dane są obliczane od ostatniego wyzerowania wskazań.
Aby ręcznie wyzerować wskazania, należy nacisnąć i przytrzymać przycisk [OK], kiedy wyświetlacz pokazuje łączne informacje na temat jazdy. Przebieg dzienny, średnie zużycie paliwa i całkowity czas jazdy zerują się równocześnie.
Kiedy pojazd zatrzymuje się z pracującym silnikiem (na przykład w korku lub na czerwonym świetle), łączne informacje na temat jazdy są nadal obliczane.
InformacjaPrzed ponownym przeliczeniem średniego zużycia paliwa po wyłączeniu stacyjki pojazd musi pokonać dystans minimum 300 metrów.
Wyświetlacz informacji na temat jazdy
Wyświetlacz podaje przebieg łączny (1), średnie zużycie paliwa (2) oraz całkowity czas jazdy (3).
Dane obliczane są dla każdego cyklu jazdy. Jednakże informacje na temat jazdy zerują się automatycznie po upływie 4 godzin od momentu wyłączenia silnika.
Aby ręcznie wyzerować wskazania, należy nacisnąć i przytrzymać przycisk [OK], kiedy wyświetlacz pokazuje informacje na temat jazdy. Przebieg dzienny, średnie zużycie paliwa i całkowity czas jazdy zerują się równocześnie.
Kiedy pojazd zatrzymuje się z pracującym silnikiem (na przykład w korku lub na czerwonym świetle), informacje na temat jazdy są nadal obliczane.
InformacjaPrzed ponownym przeliczeniem średniego zużycia paliwa po wyłączeniu stacyjki pojazd musi pokonać dystans minimum 300 metrów.
Prędkościomierz cyfrowy
Prędkościomierz podaje prędkość pojazdu w kilometrach na godzinę (km/h).
Automatyczne wyłączenie silnika (jeżeli występuje)
W tym trybie komputer podaje czas od momentu automatycznego wyłączenia silnika przez układ Start/Stop (ISG).
Więcej informacji podano w podrozdziale „Układ Start/Stop (ISG)” w rozdziale 6.
Wyświetlacz LCD (typ B)
Sterowanie wyświetlaczem LCD
Tryby wyświetlacza LCD można zmieniać za pomocą przełączników.
|
Przełącznik |
Działanie |
Funkcja |
|
|
Naciśnięcie krótkie |
Przycisk zmiany trybu wyświetlania |
|
|
Naciśnięcie krótkie |
Przyciski wyboru pozycji na widoku informacji użytkowych i w menu opcji |
|
OK |
Naciśnięcie krótkie |
Przycisk wyboru opcji w menu |
|
Naciśnięcie dłuższe |
Przycisk wyświetlenia informacji pomocniczej lub kasowania wybranej pozycji |
,
Tryby wyświetlania
|
Tryby wyświetlania |
Funkcja |
|
Informacje użytkowe |
W tym trybie wyświetlacz pokazuje informacje takie jak przebieg, zużycie paliwa itp. |
|
Układy wspomagające kierowcę |
W tym trybie wyświetlacz pokazuje stan układów wspomagających kierowcę. |
|
Podpowiedzi systemu nawigacji (TBT) |
W tym trybie wyświetlacz pokazuje podpowiedzi systemu nawigacji. |
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
Tryb informacji użytkowych
Naciskanie przycisków
,
powoduje przełączanie pozycji w następującej kolejności.
Fuel economy (Zużycie paliwa)
Wskazanie średniego zużycia paliwa (1) i chwilowego zużycia paliwa (2).
• Zerowanie ręczne
Aby wyzerować wskazanie średniego zużycia paliwa, należy przez ponad sekundę naciskać przycisk [OK] na kierownicy, kiedy wyświetlane jest średnie zużycie paliwa.
• Zerowanie automatyczne
Aby wskazanie średniego zużycia paliwa zerowało się automatycznie, w menu ustawień użytkownika na ekranie systemu multimedialnego należy wybrać tryb „After Ignition” (Po wyłączeniu) lub „After Refuelling” (Po zatankowaniu).
– After Ignition (Po wyłączeniu): wskazanie średniego zużycia paliwa zeruje się automatycznie po upływie 4 godzin od momentu wyłączenia silnika.
– After Refueling (Po tankowaniu): wskazanie średniego zużycia paliwa zeruje się, kiedy prędkość pojazdu przekracza 1 km/h po dolaniu co najmniej 6 litrów paliwa.
Drive Info (Informacje na temat jazdy)
Wskazanie przebiegu dziennego (1), średniego zużycia paliwa (2) i całkowitego czasu jazdy (3).
Dane obliczane są dla każdego cyklu jazdy. Jednakże informacje na temat jazdy zerują się automatycznie po upływie 4 godzin od momentu wyłączenia silnika.
Aby wyzerować ręcznie, należy przez ponad 1 sekundę naciskać przycisk OK na kierownicy kiedy wyświetlane są informacje na temat jazdy.
Since refuelling (Po tankowaniu)
Wskazanie przebiegu (1), średniego zużycia paliwa (2) i całkowitego czasu jazdy (3) od ostatniego tankowania.
Aby wyzerować ręcznie, należy przez ponad 1 sekundę naciskać przycisk OK na kierownicy kiedy wyświetlane są informacje po tankowaniu.
Accumulated Info (Łączne informacje na temat jazdy)
Wskazanie przebiegu całkowitego (1), średniego zużycia paliwa (2) i całkowitego czasu jazdy (3).
Dane są obliczane od ostatniego wyzerowania wskazań.
Aby wyzerować ręcznie, należy przez ponad 1 sekundę naciskać przycisk OK na kierownicy kiedy wyświetlane są łączne informacje na temat jazdy.
Prędkościomierz cyfrowy
Prędkościomierz cyfrowy podaje prędkość pojazdu.
Attention level (Poziom koncentracji) — jeżeli funkcja występuje
Wskazanie poziomu koncentracji kierowcy określanego na podstawie sposobu jazdy.
Więcej informacji podano w podrozdziale „Układ monitorowania zmęczenia kierowcy (DAW)” w rozdziale 7.
Automatyczne wyłączenie silnika (jeżeli występuje)
W tym trybie komputer podaje czas od momentu automatycznego wyłączenia silnika przez układ Start/Stop (ISG).
Więcej informacji podano w podrozdziale „Układ Start/Stop (ISG)” w rozdziale 6.
Speed limit warning (Ostrzeganie o ograniczeniach prędkości) — jeżeli funkcja występuje
Kierowca może monitorować informacje podawane przez inteligentny ogranicznik prędkości.
Więcej informacji podano w podrozdziale „Inteligentny ogranicznik prędkości (ISLA)” w rozdziale 7.
Engine temperature (Temperatura płynu chłodzącego)
Kiedy silnik jest uruchomiony, wskaźnik pokazuje temperaturę płynu chłodzącego silnik.
Informacje dodatkowe
Drive info/Drive information (Informacje na temat jazdy)
Informacje na temat jazdy pozostają wyświetlone przez 4 sekundy od wyłączenia silnika.
Informacje układów wspomagających kierowcę
W tym trybie wyświetlacz podaje aktualne warunki działania manualnego ogranicznika prędkości, tempomatu, tempomatu inteligentnego, układu śledzenia pasa ruchu itp.
Widok wspomagający jazdę
Po wyborze widoku wspomagającego jazdę wyświetlacz podaje aktualny stan manualnego ogranicznika prędkości, tempomatu, tempomatu inteligentnego, układu śledzenia pasa ruchu itp.
Więcej informacji podano w podrozdziałach dotyczących odpowiednich układów w rozdziale 7.
Widok podpowiedzi systemu nawigacji (TBT)
Po wyborze widoku podpowiedzi systemu nawigacji (TBT) na wyświetlaczu wyświetlają się podpowiedzi systemu nawigacji i odległość/czas do miejsca docelowego.
Ustawienia pojazdu — system multimedialny
W menu „Vehicle Settings” (Ustawienia pojazdu) na ekranie systemu multimedialnego można zmieniać różne ustawienia, w tym sposób blokowania/odblokowywania zamków drzwi, sposób działania funkcji zwiększających wygodę, układów wspomagających kierowcę itp.
Menu „Vehicle Settings” (Ustawienia pojazdu)
1. Driver Assistance (Układy wspomagające kierowcę)
2. Speed limit (Ograniczanie prędkości)
3. Cluster (Zestaw wskaźników)
4. Lights (Światła)
5. Door (Drzwi)
6. Convenience (Komfort)
7. Default (Domyślne)
Wyświetlane informacje mogą różnić się w zależności od funkcji faktycznie występujących w danym pojeździe.
OSTRZEŻENIEPodczas prowadzenia nie koncentrować się na wybieraniu ustawień pojazdu. Może to spowodować dekoncentrację i w konsekwencji doprowadzić do wypadku.
Wprowadzanie ustawień pojazdu
1. Nacisnąć przycisk [SETUP] na jednostce systemu multimedialnego.
2. Wybrać pozycję „Vehicle” (Pojazd) i zmieniać ustawienia funkcji stosownie do potrzeb.
Szczegółowe informacje podano w odrębnej Instrukcji.
