Przed rozpoczęciem jazdy

Przed zajęciem miejsca w pojeździe

Przed ruszeniem

Stacyjka

Stacyjka na kluczyk (jeżeli występuje)

Podświetlenie stacyjki włącza się zawsze po otwarciu drzwi przednich, chyba że kluczyk znajduje się w położeniu ON. Podświetlenie gaśnie natychmiast po włączeniu stacyjki (położenie ON kluczyka) lub po upływie około 30 sekund od momentu zamknięcia drzwi.

A: położenie LOCK, B: położenie ACC,
C: położenie ON, D: położenie START

Nie używać dostępnych w handlu osłon na kluczyki. Mogą one uniemożliwić uruchomienie pojazdu z powodu zakłócenia komunikacji.

Położenia kluczyka w stacyjce

Położenie kluczyka	Działanie	Uwagi
LOCK	Aby ustawić kluczyk w położeniu LOCK, należy go docisnąć w położeniu ACC i obrócić w kierunku położenia LOCK. Kluczyk można wyjąć ze stacyjki tylko w położeniu LOCK. Włącza się wtedy blokada kierownicy zabezpieczająca przed kradzieżą.
ACC	Można używać niektórych akcesoriów elektrycznych. Kierownica jest odblokowana.	Jeżeli ustawienie kluczyka w położeniu ACC jest utrudnione, aby zwolnić blokadę kierownicy należy przekręcając kluczyk nieznacznie obrócić kierownicę w prawo i w lewo.
ON	Położenie to jest normalnym położeniem kluczyka po uruchomieniu pojazdu. Dostępne są wszystkie funkcje i akcesoria. Po ustawieniu kluczyka z położenia ACC do położenia ON można sprawdzić lampki ostrzegawcze.	Aby zapobiec rozładowaniu akumulatora 12 V, nie należy pozostawiać kluczyka w położeniu ON, kiedy pojazd nie jest w trybie gotowości ().
START	Przekręcenie i przytrzymanie kluczyka w położeniu START powoduje uruchomienie pojazdu. Po zwolnieniu kluczyk powraca do położenia ON.	Jeżeli podczas uruchamiania pojazdu następuje rozruch silnika spalinowego, rozrusznik pracuje do momentu zwolnienia kluczyka.

Uruchamianie pojazdu

Aby uniknąć uszkodzenia pojazdu:

W takim przypadku jeżeli warunki drogowe na to pozwalają, można podczas jazdy włączyć tryb N skrzyni biegów i, ustawiając kluczyk w położeniu START, ponownie spróbować uruchomić pojazd.

Przycisk Start/Stop (jeżeli występuje)

Podświetlenie przycisku Start/Stop (jeżeli występuje) włącza się po otwarciu drzwi przednich i gaśnie po 30 sekundach od momentu zamknięcia drzwi.

Stany przycisku Start/Stop

Stan przycisku	Działanie	Uwagi
OFF	Aby wyłączyć pojazd, włączyć tryb P skrzyni biegów, a następnie nacisnąć przycisk Start/Stop. Naciśnięcie przycisku Start/Stop w trybie innym niż P powoduje włączenie stanu ACC. Włącza się wtedy blokada kierownicy zabezpieczająca przed kradzieżą.	Jeżeli drzwi kierowcy zostaną otwarte, a kierownica nie jest prawidłowo zablokowana, rozlega się dźwiękowy sygnał ostrzegawczy.
ACC	Przy wyłączonej stacyjce (stan OFF) bez naciskania pedału hamulca nacisnąć przycisk Start/Stop. Można używać niektórych akcesoriów elektrycznych. Kierownica jest odblokowana.	Aby zapobiec rozładowaniu akumulatora 12 V, po 1 godzinie stacyjka przełącza się automatycznie ze stanu ACC w stan OFF. Jeżeli kierownica nie odblokuje się prawidłowo, przycisk Start/Stop nie działa. Aby w takim przypadku zwolnić blokadę kierownicy, należy nacisnąć przycisk Start/Stop, skręcając kierownicą na przemian w lewo i w prawo.
ON	Nie wciskając pedału hamulca, nacisnąć przycisk Start/Stop przy stacyjce w stanie ACC. Przed uruchomieniem pojazdu można sprawdzić lampki ostrzegawcze w zestawie wskaźników.	Aby zapobiec rozładowaniu akumulatora 12 V, nie należy pozostawiać przycisku Start/Stop w stanie ON, kiedy pojazd nie jest w trybie gotowości ().
START	Aby uruchomić pojazd wcisnąć pedał hamulca, włączyć tryb P skrzyni biegów, a następnie nacisnąć przycisk Start/Stop.	Naciśnięcie przycisku Start/Stop bez wciśnięcia pedału hamulca nie spowoduje uruchomienia pojazdu. Stan przycisku Start/Stop zmienia się wtedy w następującej kolejności: OFF  ACC  ON  OFF lub ACC

Uruchamianie pojazdu

Jeżeli wszystkie drzwi są zamknięte, na 5 sekund włącza się ostrzegawczy sygnał dźwiękowy. Kiedy stacyjka jest w stanie ACC lub pojazd jest uruchomiony, inteligentny kluczyk powinien znajdować się w pojeździe.

Aby rozgrzać silnik, należy rozpocząć jazdę, utrzymując umiarkowaną prędkość obrotową (unikać gwałtownego zwiększania i zmniejszania prędkości obrotowej).

Aby uniknąć uszkodzenia pojazdu:

Aby uniknąć uszkodzenia pojazdu:

Przycisku Start/Stop nie należy naciskać przez dłużej niż 10 sekund — z wyjątkiem przypadku, gdy przepalony jest bezpiecznik świateł stopu.

Jeżeli przepalony jest bezpiecznik świateł stopu, pojazdu nie można uruchomić normalnie. W takim przypadku należy wymienić bezpiecznik na nowy. Jeżeli wymiana bezpiecznika nie jest możliwa, pojazd można uruchomić, na 10 sekund naciskając przycisk Start/Stop w stanie ACC.

Dla bezpieczeństwa przed uruchomieniem pojazdu należy zawsze wciskać pedał hamulca.

Jeżeli bateria inteligentnego kluczyka jest słaba lub kluczyk nie działa prawidłowo, można uruchomić pojazd naciskając przycisk Start/Stop inteligentnym kluczykiem, w sposób pokazany na ilustracji powyżej.

Dwusprzęgłowa skrzynia biegów (DCT)

A: selektor, B: tryb manualnej zmiany biegów

Operowanie dwusprzęgłową skrzynią biegów (DCT)

Dwusprzęgłowa skrzynia biegów (DCT) posiada 6 biegów do jazdy do przodu i jeden bieg wsteczny. Po ustawieniu selektora w położeniu D skrzynia dobiera biegi automatycznie.

Przełączanie biegów jest realizowane poprzez odpowiednie sterowanie poślizgiem sprzęgieł, szczególnie przy niższych prędkościach.

Dlatego czasami moment zmiany biegu jest wyraźniej wyczuwalny. Można również odczuwać lekkie drgania powodowane przez dostosowywanie się prędkości obrotowej wałka skrzyni biegów do prędkości obrotowej wału korbowego silnika. Są to normalne objawy działania dwusprzęgłowej skrzyni biegów (DCT).

Komunikaty ostrzegawcze dwusprzęgłowej skrzyni biegów (DCT)

Ten komunikat ostrzegawczy pojawia się podczas wolnej jazdy na stromym podjeździe, jeżeli pojazd jest utrzymywany nieruchomo bez użycia hamulca.

Steep grade! Press brake pedal (Stromy podjazd, nacisnąć pedał hamulca)

Jazda na stromych podjazdach:

Wysoka temperatura skrzyni biegów

Przegrzanie skrzyni biegów

Jeżeli komunikaty ostrzegawcze nie znikają, należy ze względów bezpieczeństwa skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai w celu sprawdzenia układu.

Tryby skrzyni biegów

Po włączeniu stacyjki (stan ON) wskazanie w zestawie wskaźników pokazuje wybrany tryb.

Tryb P

Przed wyborem trybu P należy zatrzymać pojazd.

Aby zmienić tryb P na inny, należy mocno wcisnąć pedał hamulca i upewnić się, że pedał przyspieszenia jest zwolniony.

Jeżeli po wykonaniu tych czynności nie można przesunąć selektora z położenia P, patrz punkt „Zwalnianie blokady selektora” w tym rozdziale.

Przed wyłączeniem pojazdu selektor należy ustawić w położeniu P.

Tryb R

Wybór tego trybu powoduje włączenie biegu wstecznego.

Przed wyborem trybu R lub zmianą z trybu R na inny należy zawsze zatrzymać pojazd. W przeciwnym razie można spowodować uszkodzenie skrzyni biegów.

Tryb N

W tym trybie napęd nie jest przekazywany na koła.

Przed zmianą trybu z N na inny należy zawsze wciskać pedał hamulca.

Tryb D

Jest to normalny tryb skrzyni biegów podczas jazdy do przodu. Skrzynia biegów automatycznie dobiera jeden z 6 biegów, zapewniając optymalne zużycie paliwa i osiągi pojazdu.

Aby uzyskać zwiększenie siły napędowej podczas wyprzedzania lub podczas jazdy pod górę, pedał przyspieszenia należy wcisnąć do oporu. W ten sposób skrzynia biegów otrzymuje sygnał o konieczności zmiany biegu na niższy (o jeden lub więcej biegów, w zależności od warunków).

Po ustawieniu selektora w położeniu D automatycznie włącza się tryb ECO. W zestawie wskaźników włącza się lampka sygnalizacyjna .

Jazda w trybie ECO powoduje obniżenie zużycia paliwa i jest bardziej przyjazna dla środowiska.

Tryb SPORT

Przesunięcie selektora z położenia D w położenie ręcznej zmiany biegów (+/–) powoduje włączenie trybu sportowego. W zestawie wskaźników włącza się lampka sygnalizacyjna .

Tryb SPORT umożliwia jazdę w sposób bardziej dynamiczny.

W trybie SPORT może wzrosnąć zużycie paliwa.

A: + (zmiana biegu na wyższy,
B: – (zmiana biegu na niższy)

Tryb manualnej zmiany biegów

Przesunięcie selektora z położenia D w położenie ręcznej zmiany biegów (+/–) powoduje włączenie trybu manualnego. Tryb ten można włączyć zarówno na postoju, jak i podczas jazdy. Aby powrócić do trybu automatycznego, należy z powrotem ustawić selektor w położeniu D.

W trybie manualnym przesuwanie selektora do przodu lub do tyłu umożliwia szybką, sekwencyjną zmianę biegów.

Zmiana biegu na wyższy (+): aby zmienić bieg na wyższy o jeden, należy przesunąć selektor jeden raz do przodu.

Zmiana biegu na niższy (–): aby zmienić bieg na niższy o jeden, należy przesunąć selektor jeden raz do tyłu.

Blokada selektora

Ze względów bezpieczeństwa dwusprzęgłowa skrzynia biegów (DCT) jest wyposażona w blokadę selektora. Blokada zabezpiecza przed przesunięciem selektora z położenia P w położenie R bez naciśnięcia pedału hamulca.

Aby przesunąć selektor z położenia P w położenie R, należy:

Zwalnianie blokady selektora

Jeżeli przy wciśniętym pedale hamulca nie można przesunąć selektora z położenia P w położenie R, należy trzymając pedał hamulca wciśnięty:

Jeżeli konieczne jest użycie przycisku zwalniania blokady selektora, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Blokada stacyjki (jeżeli występuje)

Jeżeli wybrany jest tryb inny niż P, kluczyka nie można wyjąć ze stacyjki.

Przełączniki łopatkowe zmiany biegów (jeżeli występują)

Przełączniki łopatkowe działają przy selektorze w położeniu D, S lub w trybie manualnej zmiany biegów.

Przełączniki łopatkowe działają przy prędkości powyżej 5 km/h.

Pociągnięcie przełącznika [+] lub [–] do siebie powoduje odpowiednio zmianę biegu na wyższy lub niższy o jeden i przełączenie się skrzyni biegów w tryb manualny.

W przypadku jednoczesnego pociągnięcia przełączników [+] i [–] bieg może się nie zmienić.

Przełączniki łopatkowe — tryb B hamowania z odzyskiem energii (jeżeli występują)

Przełączniki łopatkowe służą do ustawiania siły hamowania z odzyskiem energii po zwolnieniu pedału przyspieszenia, kiedy włączony jest tryb ECO. Poziom ten można ustawiać w zakresie 0 ÷ 3.

Przełączniki łopatkowe nie działają w następujących przypadkach:

Wybrany poziom hamowania z odzyskiem energii podczas hamowania wyświetla się w zestawie wskaźników.

Ustawienia początkowe poziomu hamowania z odzyskiem energii i regulowany zakres mogą się zmieniać w zależności od wybranego trybu jazdy.

Tryb jazdy	Zakres regulacji	Funkcja
ECO	+	Obniżanie poziomu hamowania z odzyskiem energii podczas hamowania
	–	Podnoszenie poziomu hamowania z odzyskiem energii podczas hamowania
SPORT	+	Ręczna zmiana biegu na wyższy
	–	Ręczna zmiana biegu na niższy

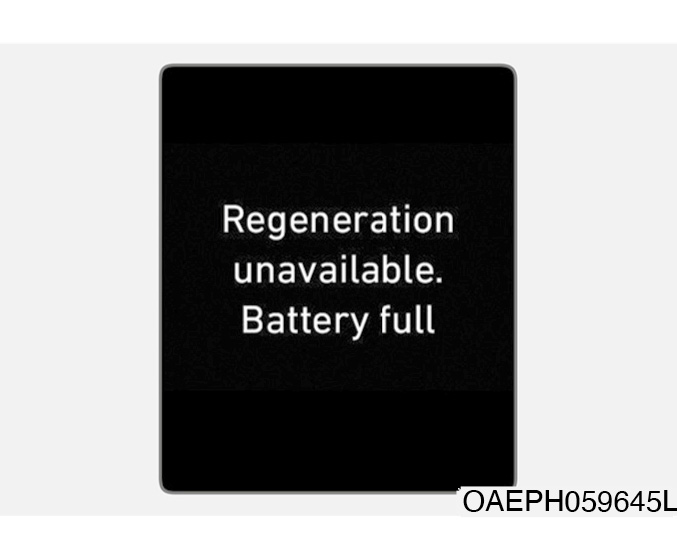

Regeneration unavailable. Battery full (Odzysk energii niemożliwy, akumulator całkowicie naładowany)

Przy wysokim poziomie naładowania akumulatora wysokiego napięcia działanie trybu B hamowania z odzyskiem energii jest ograniczone. W takim przypadku należy kontynuować jazdę, a po pewnym czasie podjąć próbę ponownego użycia funkcji.

Regeneration conditions not met (Niespełnione warunki hamowania z odzyskiem energii)

Ten komunikat ostrzegawczy pojawia się w następujących sytuacjach:

Pojawienie się tego komunikatu oznacza chwilowe ograniczenie działania funkcji. W takim przypadku należy kontynuować jazdę, a po pewnym czasie podjąć próbę ponownego użycia funkcji.

Parkowanie

Po zatrzymaniu pojazdu należy nadal naciskać pedał hamulca. Włączyć tryb P skrzyni biegów, włączyć hamulec postojowy i wyłączyć stacyjkę (stan LOCK/OFF). Teraz można zwolnić pedał hamulca. Opuszczając pojazd, należy zabrać kluczyk ze sobą.

Prawidłowa technika jazdy

Przed zmianą trybu na R lub D należy upewnić się, że pojazd się zatrzymał.

Z kolei powrót do trybu D podczas jazdy może spowodować poważne uszkodzenie skrzyni biegów.

Układ hamulcowy

Wspomaganie układu hamulcowego

Pojazd wyposażony jest w układ hamulcowy ze wspomaganiem, który podczas normalnego użytkowania reguluje się automatycznie.

Wspomaganie układu hamulcowego nie działa, jeżeli pojazd nie znajduje się w trybie gotowości () lub w przypadku wyłączenia pojazdu podczas jazdy. W takiej sytuacji hamowanie nadal jest możliwe, ale wymaga użycia większej niż zwykle siły nacisku na pedał hamulca. Ponadto hamowanie bez wspomagania powoduje wydłużenie drogi hamowania.

Jeżeli pojazd nie znajduje się w trybie gotowości (), podciśnienie w układzie wspomagania hamulców wyczerpuje się stopniowo przy każdym naciśnięciu pedału hamulca. Jeżeli wspomaganie układu hamulcowego przestało działać, nie należy naciskać wielokrotnie pedału hamulca.

Sygnalizator zużycia klocków hamulcowych

Jeżeli klocki hamulcowe są zużyte i wymagają wymiany na nowe, podczas hamowania przednie i/lub tylne hamulce wydają wysoki dźwięk ostrzegawczy. Dźwięk ten może okresowo zanikać, ale może też pojawiać się zawsze podczas naciskania pedału hamulca.

Należy pamiętać, że w pewnych warunkach jazdy lub przy określonej pogodzie hamulce mogą piszczeć również po pierwszym (lub lekkim) naciśnięciu pedału. Jest to zjawisko normalne i nie oznacza problemu z układem hamulcowym.

Aby uniknąć kosztownych napraw hamulców, nie należy jeździć ze zużytymi klockami hamulcowymi.

Klocki hamulcowe zawsze należy wymieniać jako komplety osi przedniej lub tylnej.

Elektryczny hamulec postojowy (EPB)

Włączanie hamulca postojowego

Aby włączyć elektryczny hamulec postojowy (EPB), należy:

Sprawdzić, czy świeci się lampka ostrzegawcza hamulca postojowego.

Zwalnianie hamulca postojowego

Aby zwolnić elektryczny hamulec postojowy (EPB), należy:

Sprawdzić, czy lampka ostrzegawcza hamulca postojowego gaśnie.

Automatyczne zwalnianie elektrycznego hamulca postojowego (EPB):

Przy włączonym trybie gotowości pojazdu () wcisnąć pedał hamulca, a następnie włączyć tryb R lub D skrzyni biegów.

Przy włączonym trybie gotowości pojazdu () wcisnąć pedał hamulca, a następnie włączyć tryb R lub D skrzyni biegów.

Sprawdzić, czy lampka ostrzegawcza hamulca postojowego gaśnie.

Elektryczny hamulec postojowy (EPB) włącza się automatycznie w następujących przypadkach:

Komunikaty ostrzegawcze

To release EPB, close the doors, hood and tailgate and fasten seatbelt (Aby zwolnić hamulec EPB, zamknąć drzwi, maskę silnika oraz klapę bagażnika i zapiąć pas bezpieczeństwa)

W takich przypadkach należy wcisnąć pedał hamulca i zwolnić hamulec EPB, naciskając jego przełącznik.

Deactivating AUTO HOLD... Press brake pedal (Wyłączanie trybu Auto Hold, wcisnąć pedał hamulca)

Ten komunikat ostrzegawczy pojawia się, jeżeli hamulec EPB nie włącza się prawidłowo podczas przełączania z trybu Auto Hold. Towarzyszy mu ostrzegawczy sygnał dźwiękowy.

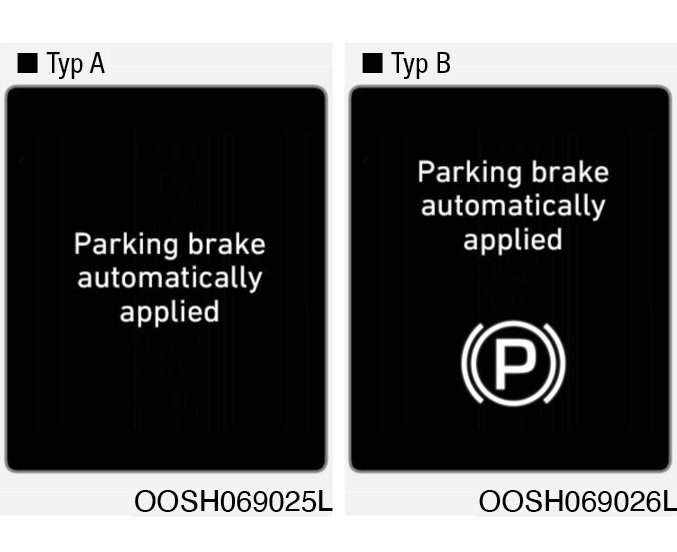

Parking brake automatically applied (Hamulec postojowy włączony automatycznie)

Ten komunikat ostrzegawczy pojawia się po włączeniu hamulca EPB przy włączonym trybie Auto Hold. Towarzyszy mu ostrzegawczy sygnał dźwiękowy.

Lampka ostrzegawcza usterki elektrycznego hamulca postojowego (EPB)

Jeżeli hamulec EPB jest sprawny, lampka ta włącza się po włączeniu stacyjki (stan ON) i gaśnie po ok. 3 sekundach.

Jeżeli lampka ostrzegawcza usterki hamulca EPB nie włącza się po włączeniu stacyjki (stan ON), nie gaśnie lub włącza się podczas jazdy, oznacza to prawdopodobnie usterkę hamulca EPB.

W takim przypadku pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lampka ostrzegawcza usterki hamulca EPB może włączać się równocześnie z lampką sygnalizacyjną układu stabilizacji toru jazdy (ESC). Oznacza to nieprawidłowe działanie układu ESC (nie oznacza usterki hamulca EPB).

Lampka ostrzegawcza włączenia hamulca postojowego

Sprawdzić działanie lampki ostrzegawczej włączenia hamulca postojowego po włączeniu stacyjki (stan ON) (lampka wyłączona).

Lampka świeci się w przypadku włączenia hamulca postojowego przy włączonej stacyjce (stan START lub ON).

Przed rozpoczęciem jazdy należy upewnić się, że hamulec postojowy jest zwolniony, a lampka ostrzegawcza włączenia hamulca postojowego nie świeci się.

Jeżeli lampka ostrzegawcza włączenia hamulca postojowego świeci się w trybie gotowości () po zwolnieniu hamulca postojowego, może to oznaczać usterkę układu hamulcowego. Należy to natychmiast sprawdzić.

Jeżeli to możliwe, należy natychmiast przerwać jazdę. Jeżeli nie można przerwać jazdy, należy zachować wyjątkową ostrożność i kontynuować jazdę do miejsca umożliwiającego bezpieczne zatrzymanie.

Hamowanie awaryjne

W przypadku wystąpienia problemu z pedałem hamulca podczas jazdy można hamować awaryjnie, pociągając do góry i przytrzymując przełącznik hamulca EPB. Hamowanie jest możliwe wyłącznie podczas przytrzymywania przełącznika hamulca EPB. Jednakże w takim przypadku droga hamowania jest dłuższa, niż przy hamowaniu hamulcem zasadniczym.

Podczas hamowania awaryjnego za pomocą hamulca EPB świeci się lampka ostrzegawcza włączenia hamulca postojowego, która sygnalizuje działanie układu.

W przypadku zauważenia hałasów lub wyczucia zapachu spalenizny podczas hamowania awaryjnego za pomocą hamulca EPB pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Brak możliwości zwolnienia elektrycznego hamulca postojowego (EPB)

Jeżeli hamulca EPB nie można zwolnić w zwykły sposób, pojazd należy przewieźć na lawecie do Autoryzowanej Stacji Obsługi (ASO) Hyundai w celu sprawdzenia.

Włącznik trybu Auto Hold

Funkcja Auto Hold utrzymuje pojazd nieruchomo, nawet jeżeli pedał hamulca nie jest wciśnięty po całkowitym zatrzymaniu pojazdu przez kierowcę.

Włączanie

Wyłączanie

Wyłączanie

Lampka sygnalizacyjna trybu „AUTO HOLD” gaśnie.

W takich przypadkach włącza się lampka ostrzegawcza hamulca postojowego, kolor lampki sygnalizacyjnej trybu utrzymywania „AUTO HOLD” zmienia się z zielonego na biały, rozlega się ostrzegawczy sygnał dźwiękowy i pojawia komunikat informujący o automatycznym włączeniu hamulca EPB.

Przed ponownym ruszeniem należy wcisnąć pedał hamulca, sprawdzić otoczenie pojazdu i zwolnić hamulec EPB za pomocą przełącznika.

Jeżeli lampka sygnalizacyjna trybu utrzymywania „AUTO HOLD” świeci się na żółto, oznacza to nieprawidłowe działanie trybu Auto Hold. W takim przypadku należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

W przypadku usterki układu wykrywania otwarcia drzwi kierowcy lub maski silnika, tryb Auto Hold może nie działać prawidłowo.

W takim przypadku należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Komunikaty ostrzegawcze

Parking brake automatically applied (Hamulec postojowy włączony automatycznie)

Ten komunikat ostrzegawczy pojawia się po automatycznym włączeniu hamulca EPB przy włączonym trybie Auto Hold. Towarzyszy mu ostrzegawczy sygnał dźwiękowy.

Deactivating AUTO HOLD... Press brake pedal (Wyłączanie trybu Auto Hold, wcisnąć pedał hamulca)

Ten komunikat ostrzegawczy pojawia się, jeżeli hamulec EPB nie włącza się prawidłowo podczas przełączania z trybu Auto Hold. Towarzyszy mu ostrzegawczy sygnał dźwiękowy.

W takim przypadku tryb Auto Hold i hamulec EPB mogą nie działać. Ze względów bezpieczeństwa należy nacisnąć pedał hamulca.

Press brake pedal to deactivate AUTO HOLD (Aby wyłączyć tryb Auto Hold, wcisnąć pedał hamulca)

Ten komunikat ostrzegawczy pojawia się w przypadku próby wyłączenia trybu Auto Hold za pomocą przycisku [AUTO HOLD] bez wciśnięcia pedału hamulca. Towarzyszy mu ostrzegawczy sygnał dźwiękowy.

AUTO HOLD conditions not met. Close door and hood. (Niespełnione warunki trybu Auto Hold, zamknąć drzwi i maskę silnika)

Ten komunikat ostrzegawczy pojawia się na wyświetlaczu LCD zestawu wskaźników w przypadku naciśnięcia przycisku [AUTO HOLD], jeżeli drzwi kierowcy lub maska silnika nie są zamknięte. Towarzyszy mu dźwiękowy sygnał ostrzegawczy.

Należy zamknąć drzwi kierowcy silnika i maskę silnika, a następnie nacisnąć przycisk [AUTO HOLD].

Układ zapobiegający blokowaniu kół podczas hamowania (ABS)

Układ ABS to układ elektroniczny zapobiegający blokowaniu kół podczas hamowania. Umożliwia on kierowcy kierowanie pojazdem podczas hamowania.

Sposób działania układu ABS

Aby uzyskać maksymalną skuteczność układu ABS w sytuacji hamowania awaryjnego, nie należy próbować zmieniać nacisku na pedał hamulca ani hamować pulsacyjnie. Należy możliwie najsilniej wcisnąć pedał hamulca.

Po naciśnięciu pedału hamulca w warunkach, które mogą spowodować zablokowanie kół, można usłyszeć terkoczący dźwięk emitowany przez układ hamulcowy i odczuć drgania pedału. Jest to zjawisko normalne, które oznacza ingerencję układu ABS.

Ingerencja układu ABS nie skraca czasu ani drogi hamowania, pozwala jednak na zachowanie możliwości kierowania pojazdem podczas hamowania.

Należy zawsze zachowywać bezpieczną odległość do pojazdu poprzedzającego.

Układ ABS nie zapobiega poślizgom powodowanym przez gwałtowne zmiany kierunku jazdy, takie jak zbyt szybkie pokonywanie zakrętów lub nagłe zmiany pasa ruchu. Zawsze należy jeździć z prędkością bezpieczną dla danych warunków drogowych i pogodowych.

Układ ABS nie zapobiega utracie stabilności pojazdu. Dlatego podczas gwałtownego hamowania należy wykonywać jedynie niewielkie ruchy kierownicą. Nadmierny lub zbyt gwałtowny obrót kierownicą może spowodować zjechanie pojazdu na przeciwny pas ruchu lub poza drogę.

Na nawierzchniach nieutwardzonych lub nierównych ingerencja układu ABS może wydłużyć drogę hamowania.

Lampka ostrzegawcza układu ABS świeci się przez kilka sekund po włączeniu stacyjki (stan ON).

W tym czasie układ ABS przeprowadza autodiagnozę i — jeżeli nie wykrywa nieprawidłowości — jego lampka ostrzegawcza gaśnie. Jeżeli lampka ostrzegawcza układu ABS nie gaśnie, może to oznaczać usterkę układu. W takim przypadku należy jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Ciągłe hamowanie podczas jazdy po nawierzchniach o małej przyczepności (takich jak np. drogi pokryte lodem) powoduje nieprzerwaną ingerencję układu ABS. W takim przypadku lampka ostrzegawcza układu ABS () może świecić się stale. Należy wtedy zatrzymać pojazd w bezpiecznym miejscu i wyłączyć pojazd.

Następnie ponownie uruchomić pojazd. Jeżeli lampka ostrzegawcza układu ABS zgaśnie oznacza to, że układ jest sprawny.

Jeżeli lampka nie gaśnie, może to oznaczać usterkę układu ABS. W takim przypadku należy jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Po uruchomieniu pojazdu z użyciem zewnętrznego źródła zasilania (z powodu rozładowania akumulatora) może włączyć się lampka ostrzegawcza układu ABS (). Jest to spowodowane niskim napięciem akumulatora 12 V i nie oznacza usterki układu ABS. W takim przypadku przed rozpoczęciem jazdy należy naładować akumulator 12 V.

Układ stabilizacji toru jazdy (ESC)

A: typ A, B: typ B

Elektroniczny układ stabilizacji toru jazdy (ESC) pomaga w stabilizacji pojazdu podczas pokonywania zakrętów.

Układ ten porównuje kąt obrotu kierownicy z kierunkiem, w którym faktycznie przemieszcza się pojazd. Aby pomóc kierowcy w utrzymaniu zamierzonego toru jazdy, układ ESC hamuje określone koła i ingeruje w sterowanie napędem. Nie zastępuje on jednak prawidłowej techniki jazdy i bezpiecznego pokonywania zakrętów. Zawsze dostosowywać prędkość do warunków panujących na drodze.

Sposób działania układu ESC

Włączanie układu

Po włączeniu stacyjki (stan ON) lampka sygnalizacyjna układu ESC i lampka sygnalizacyjna wyłączenia układu ESC świecą się przez ok. 3 sekundy, a następnie gasną. Oznacza to, że układ ESC jest włączony (gotowy do ingerencji).

Ingerencja układu

Ingerencję układu ESC sygnalizuje miganie lampki ostrzegawczej układu.

Wyłączanie układu

Wyłączanie układu ESC

Na krótko nacisnąć wyłącznik układu ESC. Włącza się lampka sygnalizacyjna wyłączenia układu ESC i pojawia się komunikat „Traction Control disabled” (Sterowanie trakcją wyłączone). Oznacza to, że przestaje działać funkcja sterowania silnikiem, natomiast funkcja sterowania hamulcami działa nadal.

Przez ponad 3 sekundy naciskać wyłącznik układu ESC. Włącza się lampka sygnalizacyjna wyłączenia układu ESC, pojawia się komunikat „Traction & Stability Control disabled” (Sterowanie trakcją i stabilizacja toru jazdy wyłączone) i włącza się dźwiękowy sygnał ostrzegawczy. Oznacza to, że przestaje działać funkcja sterowania napędem i funkcja sterowania hamulcami.

W przypadku wyłączenia stacyjki (stan LOCK/OFF) przy wyłączonym układzie ESC układ pozostaje wyłączony. Po uruchomieniu pojazdu układ ESC włącza się (jest gotowy do ingerencji) automatycznie.

Lampki sygnalizacyjne

Jeżeli układ ESC jest sprawny, po włączeniu stacyjki (stan ON) lampka ostrzegawcza ingerencji układu ESC włącza się, a następnie gaśnie.

Podczas każdej ingerencji układu ESC miga lampka ostrzegawcza ingerencji układu.

Jeżeli lampka ostrzegawcza ingerencji układu ESC świeci się, może to oznaczać jego usterkę. W takim przypadku pojazd jak najszybciej powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lampka sygnalizacyjna wyłączenia układu ESC świeci się po wyłączeniu układu.

Jazda z obręczami kół lub oponami o różnych rozmiarach może spowodować nieprawidłowe działanie układu ESC. Przed wymianą opon upewnić się, że wszystkie opony i obręcze kół mają taki sam rozmiar. Nigdy nie jeździć pojazdem z obręczami kół lub oponami o różnych rozmiarach.

Wyłączanie układu ESC

Podczas jazdy

Układ ESC należy wyłączać jedynie na krótko, np. by ułatwić wyjazd po utknięciu pojazdu w śniegu lub w błocie. W takim przypadku wyłączenie układu umożliwia utrzymanie momentu obrotowego przenoszonego na koła.

Aby wyłączyć układ ESC podczas jazdy, należy jadąc po płaskim odcinku drogi nacisnąć wyłącznik układu.

Aby uniknąć uszkodzenia skrzyni biegów:

Wyłączenie układu ESC nie ma wpływu na działanie układu ABS ani układu hamulcowego.

Układ stabilizacji pojazdu (VSM)

Układ stabilizacji pojazdu (VSM) to podukład układu stabilizacji toru jazdy (ESC). Pomaga on w utrzymywaniu stabilności pojazdu podczas gwałtownego przyspieszania lub hamowania na mokrej, śliskiej albo nierównej nawierzchni, kiedy przyczepność poszczególnych kół jest różna.

Sposób działania układu VSM

Włączanie układu

Układ VSM jest włączony (gotowy do ingerencji) w następujących przypadkach:

Ingerencja układu

Po naciśnięciu pedału hamulca w warunkach, które mogą spowodować ingerencję układu ESC, można usłyszeć terkoczący dźwięk emitowany przez układ hamulcowy i odczuć drgania pedału. Jest to zjawisko normalne, które oznacza ingerencję układu VSM.

Układ VSM nie działa w następujących przypadkach:

Wyłączanie układu

Aby wyłączyć układ VSM, należy nacisnąć wyłącznik układu ESC. Świeci się lampka sygnalizacyjna wyłączenia układu ESC .

Aby włączyć układ VSM, należy ponownie nacisnąć wyłącznik układu ESC. Lampka sygnalizacyjna wyłączenia układu ESC gaśnie.

Jazda z oponami lub obręczami kół o różnych rozmiarach może spowodować nieprawidłowe działanie układu VSM. Przed wymianą opon upewnić się, że wszystkie opony i obręcze kół mają taki sam rozmiar. Nigdy nie jeździć pojazdem z obręczami kół lub oponami o różnych rozmiarach.

Układ wspomagający ruszanie na wzniesieniu (HAC)

Układ wspomagający ruszanie na wzniesieniu (HAC) zapobiega staczaniu się pojazdu do tyłu podczas ruszania pod górę. Układ automatycznie włącza hamulce po zatrzymaniu pojazdu i wyłącza je po naciśnięciu pedału przyspieszenia lub po 5 sekundach.

Sygnalizacja hamowania awaryjnego (ESS) (jeżeli występuje)

Sygnalizacja hamowania awaryjnego ostrzega migającymi światłami stopu kierowców jadących z tyłu o gwałtownym hamowaniu.

Układ włącza się w następujących przypadkach:

Po migających światłach stopu w następujących przypadkach włączają się światła awaryjne:

Światła awaryjne wyłączają się:

Kierowca może także wyłączyć światła awaryjne ręcznie, naciskając ich włącznik.

Sygnalizacja hamowania awaryjnego nie działa, jeżeli wcześniej włączono światła awaryjne.

Prawidłowa technika hamowania

Mokre hamulce mogą być niebezpieczne! Hamulce mogą zamoknąć podczas przejazdu przez wodę lub podczas mycia pojazdu. Jeżeli hamulce są zamoknięte, pojazd nie zatrzyma się odpowiednio szybko. Zamoknięcie hamulców może również powodować „ściąganie” pojazdu na bok.

Aby wysuszyć hamulce, należy podczas jazdy trzymać nieznacznie wciśnięty pedał hamulca i poczekać, aż działanie hamulców powróci do normy.

Jeżeli hamulce nie powracają do normalnego trybu pracy, należy zatrzymać się w najbliższym bezpiecznym miejscu i skontaktować z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Podczas jazdy NIE NALEŻY opierać stopy na pedale hamulca. Nawet lekki, ale ciągły nacisk na pedał hamulca może spowodować przegrzanie, zużycie, a nawet awarię hamulców.

W przypadku przebicia opony podczas jazdy należy delikatnie nacisnąć pedał hamulca i wytracać prędkość jadąc na wprost. Następnie po wytraceniu prędkości należy zjechać z jezdni i zatrzymać się w bezpiecznym miejscu.

Aby zapobiec swobodnemu toczeniu się pojazdu po jego zatrzymaniu, należy mocno naciskać pedał hamulca.

Jazda w trudnych warunkach

Trudne warunki jazdy

W przypadku napotkania na drodze utrudnień, takich jak woda, śnieg, lód, błoto lub piasek, należy:

Rozkołysanie pojazdu

Jeżeli do wyjechania ze śniegu, piasku lub błota konieczne jest rozkołysanie pojazdu (do przodu i do tyłu), w celu oczyszczenia miejsca wokół kół przednich należy najpierw kilkukrotnie obrócić kierownicę w prawo i w lewo. Następnie należy na przemian zmieniać tryb skrzyni biegów z R na D i na krótko naciskać pedał przyspieszenia.

Aby uniknąć obracania się kół w miejscu, nie zwiększać nadmiernie prędkości obrotowej silnika spalinowego.

Aby uniknąć uszkodzenia skrzyni biegów, przed zmianą trybu poczekać, aż koła przestaną się obracać. Podczas zmiany trybu skrzyni biegów zwalniać pedał przyspieszenia. Naciskać pedał przyspieszenia dopiero po włączeniu biegu. Naprzemienne próby ruszenia do przodu i do tyłu powodują rozkołysanie pojazdu, które może umożliwić jego uwolnienie.

Przed rozkołysaniem pojazdu należy wyłączyć układ ESC.

Jeżeli po kilku próbach rozkołysania nie udało się wyjechać, aby uniknąć przegrzania silnika spalinowego i uszkodzenia skrzyni biegów, należy skorzystać z pomocy pojazdu holowniczego. Patrz podrozdział „Holowanie” w rozdziale 7.

Płynne pokonywanie zakrętów

Podczas pokonywania zakrętów należy unikać hamowania i zmiany biegów, szczególnie jeżeli droga jest śliska (mokra lub zaśnieżona). Aby prawidłowo pokonać zakręt, podczas wychodzenia z niego należy delikatnie przyspieszyć.

Jazda nocą

Jazda nocą jest mniej bezpieczna, niż jazda w dzień. Podczas jazdy nocą należy pamiętać o następujących zasadach:

Jazda w deszczu

Jazda w deszczu lub po mokrej drodze może być niebezpieczna. Podczas jazdy w deszczu lub na śliskiej nawierzchni należy pamiętać o kilku zasadach:

Poślizg na mokrej nawierzchni (aquaplaning)

W przypadku szybkiej jazdy po mokrej drodze pomiędzy oponami a nawierzchnią może pozostawać cienka warstwa wody, powodując utratę przyczepności. Podczas jazdy po mokrej nawierzchni należy zawsze ZWOLNIĆ.

Ryzyko poślizgu (aquaplaningu) wzrasta wraz ze spadkiem głębokości bieżnika opon. Patrz podrozdział „Bieżnik opon” w rozdziale 8.

Przejazd przez wodę

Jeżeli nie ma pewności, że poziom wody nie sięga piast kół, należy unikać przejazdu przez miejsca zalane wodą. Każdą przeszkodę wodną należy przejeżdżać powoli. Po przejechaniu przez wodę należy pamiętać, że z powodu zamoknięcia hamulców droga hamowania może się wydłużyć.

Po przejechaniu przez wodę należy wysuszyć hamulce, kilka razy lekko naciskając pedał hamulca przy niskiej prędkości.

Jazda po drogach szybkiego ruchu

Opony

Utrzymywać wymagane ciśnienie w oponach. Zbyt niskie ciśnienie w oponach może spowodować ich przegrzanie lub uszkodzenie.

Nie zakładać opon zużytych ani uszkodzonych, ponieważ mogą one pogarszać przyczepność i/lub skuteczność hamowania.

Nigdy nie zwiększać ciśnienia w oponach powyżej ciśnienia maksymalnego podanego na oponie.

Paliwo, płyn chłodzący i olej silnikowy

Jazda z wysoką prędkością po drogach szybkiego ruchu powoduje wzrost zużycia paliwa. Aby nie dopuszczać do nadmiernego zużycia paliwa, podczas jazdy po drodze szybkiego ruchu utrzymywać umiarkowaną prędkość.

Przed rozpoczęciem jazdy sprawdzać poziom płynu chłodzącego i oleju silnikowego.

Paski napędowe

Luźne lub uszkodzone paski napędowe mogą spowodować przegrzanie silnika spalinowego.

Jazda zimą

Trudne warunki atmosferyczne panujące zimą powodują większe zużycie opon i mogą być przyczyną innych problemów. Aby uniknąć problemów związanych z warunkami zimowymi, należy stosować się do poniższych wytycznych:

Informacje dotyczące opon zimowych i łańcuchów śniegowych podano w Załączniku.

Jazda po śniegu lub lodzie

Należy zawsze zachowywać bezpieczną odległość do pojazdu poprzedzającego.

Należy hamować ostrożnie. Szybka jazda w takich warunkach, gwałtowne przyspieszanie i hamowanie oraz ostre skręty są potencjalnie niebezpieczne. Podczas zwalniania w jak najszerszym zakresie hamować silnikiem. Gwałtowne hamowanie na drodze pokrytej śniegiem lub lodem może spowodować poślizg.

Jazda w głębokim śniegu może wymagać założenia łańcuchów śniegowych.

Zawsze mieć ze sobą wyposażenie awaryjne. Potrzebne wyposażenie może obejmować skrobaczkę do szyb, ciepłe rękawice, przewody do uruchamiania pojazdu z zewnętrznego źródła zasilania, łańcuchy śniegowe, linę lub łańcuch holowniczy, latarkę, piasek, łopatę, kombinezon, koc itp.

Opony zimowe

Podczas zakładania opon zimowych należy upewnić się, że są one radialne i mają ten sam rozmiar oraz nośność, co opony oryginalne. Aby zapewnić prawidłowe prowadzenie pojazdu w każdych warunkach pogodowych, opony zimowe należy zakładać na wszystkie koła. Należy pamiętać, że przyczepność opon zimowych na suchej drodze może być niższa niż oryginalnych letnich opon pojazdu. Przed założeniem opon należy sprawdzić ich indeks prędkości lub uzyskać stosowne informacje od sprzedawcy.

Łańcuchy śniegowe

Ponieważ boki opon radialnych są cieńsze niż boki innych opon, mogą one ulec uszkodzeniu podczas zakładania niektórych rodzajów łańcuchów śniegowych. Dlatego łańcuchy należy stosować tylko w szczególnych przypadkach, gdy opony zimowe nie są wystarczające. W przypadku konieczności użycia łańcuchów śniegowych należy stosować oryginalne łańcuchy Hyundai lub zatwierdzone odpowiedniki. Przed założeniem łańcuchów należy zapoznać się z dołączoną do nich instrukcją. Uszkodzenia pojazdu spowodowane zastosowaniem niewłaściwych łańcuchów śniegowych nie są objęte gwarancją producenta.

Zakładanie łańcuchów

Łańcuchy należy zakładać zgodnie z instrukcją producenta i zaciskać je możliwie jak najciaśniej. Po założeniu łańcuchów nie przekraczać prędkości 30 km/h. Jeżeli słychać, że łańcuchy uderzają o nadwozie lub podwozie, należy natychmiast zatrzymać się i dociągnąć je. Jeżeli łańcuchy nadal uderzają, należy zwalniać aż uderzanie ustanie. Łańcuchy należy zdjąć natychmiast po wjechaniu na czystą drogę.

Przed założeniem łańcuchów należy zatrzymać pojazd na płaskim podłożu, w bezpiecznym miejscu. Następnie włączyć światła awaryjne i ustawić za pojazdem trójkąt ostrzegawczy. Przed przystąpieniem do zakładania łańcuchów należy włączyć tryb P, włączyć hamulec postojowy i wyłączyć pojazd.

Podczas używania łańcuchów śniegowych należy przestrzegać następujących wytycznych:

Środki ostrożności podczas jazdy zimą

Płyn chłodzący wysokiej jakości na bazie glikolu etylenowego

Pojazd jest dostarczany z układem chłodzącym napełnionym wysokiej jakości roztworem glikolu etylenowego. Jest to jedyny rodzaj płynu chłodzącego, którego można używać, ponieważ zapobiega on korozji układu chłodzenia, smaruje pompę płynu i zapobiega zamarzaniu. Płyn chłodzący należy wymieniać lub uzupełniać zgodnie z harmonogramem przeglądów, podanym w rozdziale 8. Przed zimą należy sprawdzić, czy temperatura zamarzania płynu chłodzącego jest wystarczająca dla temperatur przewidywanych zimą.

Sprawdzanie akumulatora 12 V i przewodów

Temperatury panujące zimą negatywnie wpływają na sprawność akumulatora. Akumulator i przewody należy sprawdzać zgodnie z opisem w rozdziale 8. Poziom naładowania akumulatora 12 V można sprawdzić w Autoryzowanej Stacji Obsługi (ASO) Hyundai lub w innej stacji serwisowej.

Wymiana oleju silnikowego na zimowy

W niektórych regionach zimą zaleca się używanie zimowego oleju silnikowego o niższej lepkości. Więcej informacji podano rozdziale 2. Aby uzyskać informacje dotyczące zimowego oleju silnikowego, należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Sprawdzanie świec zapłonowych i układu zapłonowego

Świece zapłonowe należy sprawdzać zgodnie z opisem w rozdziale 8. W razie potrzeby należy je wymienić. Należy również sprawdzać, czy przewody zapłonowe i inne elementy układu zapłonowego nie są uszkodzone lub zużyte.

Zabezpieczanie zamków przed zamarzaniem

Aby zabezpieczyć zamki przed zamarznięciem, należy wstrzyknąć do otworów na kluczyk niewielką ilość odpowiedniego odmrażacza w płynie lub gliceryny. Jeżeli zamek pokryty jest lodem, do usunięcia go należy użyć odpowiedniego odmrażacza w płynie. Jeżeli zamarzną elementy wewnętrzne zamka, należy spróbować rozmrozić je za pomocą podgrzanego kluczyka. Aby uniknąć oparzenia, zachować ostrożność używając podgrzanego kluczyka.

Zimowy płyn do spryskiwaczy

Aby zabezpieczyć spryskiwacze przed zamarznięciem, należy stosować odpowiedni zimowy płyn do spryskiwaczy. Zimowe płyny do spryskiwaczy są dostępne w Autoryzowanych Stacjach Obsługi (ASO) Hyundai, na stacjach paliw i w większości sklepów z akcesoriami samochodowymi. Do spryskiwaczy nie używać płynu chłodzącego ani innych środków zabezpieczających przed zamarzaniem, ponieważ mogą one uszkodzić lakier.

Niedopuszczanie do zamarznięcia hamulca postojowego

Włączony hamulec postojowy może zamarznąć podczas mrozu. Jest to bardziej prawdopodobne, jeżeli wokół lub w pobliżu tylnych hamulców znajduje się duża ilość śniegu lub lodu albo jeżeli hamulce są mokre. Jeżeli występuje ryzyko zamarznięcia hamulca postojowego, należy włączyć hamulec jedynie na moment, przed włączeniem trybu P skrzyni biegów. Aby zapobiec stoczeniu się pojazdu, należy skręcić koła w kierunku krawężnika albo podłożyć kliny pod koła. Następnie należy zwolnić hamulec postojowy.

Lód i śnieg pod pojazdem

Czasami śnieg i lód nagromadzone pod nadkolami mogą utrudniać kierowanie. Dlatego podczas śnieżnej/mroźnej zimy należy regularnie sprawdzać, czy koła przednie i elementy układu kierowniczego nie zostały zablokowane.

Wyposażenie awaryjne

W zależności od tego, jak trudne są warunki pogodowe, należy posiadać odpowiednie wyposażenie awaryjne. Potrzebne wyposażenie może obejmować skrobaczkę do szyb, ciepłe rękawice, przewody do uruchamiania pojazdu z zewnętrznego źródła zasilania, łańcuchy śniegowe, linę lub łańcuch holowniczy, latarkę, piasek, łopatę, kombinezon, koc itp.

Nie umieszczać żadnych przedmiotów w przedziale silnika.

Może to spowodować usterkę silnika lub pożar z powodu spadku skuteczności chłodzenia. Uszkodzenia powstałe w takim przypadku nie są objęte gwarancją producenta pojazdu.

Holowanie przyczepy

Jeżeli zamierza się holować przyczepę, należy najpierw zapoznać się z przepisami prawa obowiązującymi w tym zakresie. Ponieważ przepisy dotyczące holowania przyczep różnią się w zależności od rodzajów przyczep, pojazdów itp., przed rozpoczęciem holowania należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Należy pamiętać, że technika jazdy pojazdem holującym przyczepę jest inna od techniki jazdy bez przyczepy. Holowanie przyczepy oznacza zmiany w sposobie prowadzenia, własnościach jezdnych, osiągach i zużyciu paliwa. Bezpieczne holowanie wymaga odpowiedniego wyposażenia i właściwych zachowań. Uszkodzenia pojazdu spowodowane nieprawidłowym holowaniem przyczepy nie są objęte gwarancją producenta.

W tej części instrukcji podano wielokrotnie sprawdzone, cenne porady dotyczące holowania oraz zasady bezpieczeństwa. Wiele z nich ma duże znaczenie z punktu widzenia bezpieczeństwa kierowcy i pasażerów. Przed rozpoczęciem holowania należy uważnie się z nimi zapoznać.

Zamiar holowania przyczepy

Jeżeli zamierza się holować przyczepę, należy uwzględnić podane poniżej zalecenia:

Masa przyczepy

Jaka jest maksymalna bezpieczna masa przyczepy? Nigdy nie może ona przekraczać maksymalnej masy przyczepy z hamulcami, ale nawet w takim przypadku może ona być zbyt duża. Maksymalna bezpieczna masa przyczepy zależy bowiem od planowanego sposobu jej użycia. Istotnymi czynnikami są na przykład prędkość, wysokość nad poziomem morza, nachylenia dróg, temperatura zewnętrzna i częstotliwość holowania przyczepy.

Bezpieczna masa przyczepy może również zależeć od specjalnego wyposażenia pojazdu.

Nacisk dyszla

Nacisk dyszla przyczepy jest istotny, ponieważ ma on wpływ na całkowitą masę pojazdu. Maksymalny nacisk dyszla nie powinien przekraczać 10% całkowitej masy załadowanej przyczepy ani maksymalnego dopuszczalnego nacisku dyszla.

Aby sprawdzić, czy obciążenia są prawidłowe, po załadowaniu przyczepy należy zważyć przyczepę, a następnie zmierzyć nacisk dyszla. Jeżeli nie są one prawidłowe, można dokonać pewnych korekt przemieszczając ładunek w obrębie przyczepy.

W miarę wzrostu wysokości nad poziomem morza spadają osiągi silnika spalinowego. Od wysokości 1000 m n.p.m., a następnie dla każdego kolejnego 1000 m masę pojazdu z przyczepą (masa przyczepy + całkowita masa pojazdu) należy zmniejszać o 10%.

Dopuszczalne masy i zalecane odległości podczas holowania przyczepy

Parametr		Bez zestawu do holowania przyczepy	Z zestawem do holowania przyczepy
Maksymalna masa przyczepy (kg)	Z hamulcami	–	1300
	Bez hamulców	–	600
Maksymalne pionowe statyczne obciążenie haka holowniczego (kg)		–	80
Zalecana odległość od tylnej osi do punktu mocowania (mm)		–	820

Wyposażenie do holowania przyczepy

Haki holownicze

Otwory montażowe belki haka holowniczego znajdują się po obu stronach podwozia, za tylnymi kołami.

Do holowania niezbędne jest posiadanie odpowiedniego haka holowniczego. Odpowiedni hak holowniczy jest niezbędny z uwagi na działające na niego duże i zmienne obciążenie, powodowane przez boczne wiatry, mijane duże samochody ciężarowe oraz nierówności drogi.

Należy przestrzegać kilku podstawowych zasad dotyczących haków holowniczych:

Nieużywany hak holowniczy zasłaniający tylną tablicę rejestracyjną lub światła tylne należy zawsze demontować.

Łańcuchy zabezpieczające

Przyczepę należy zawsze zabezpieczać, łącząc pojazd z przyczepą za pomocą łańcucha.

Instrukcje dotyczące łańcuchów zabezpieczających można uzyskać u ich producenta lub u producenta przyczepy. Podczas mocowania łańcucha należy stosować się do zaleceń jego producenta. Należy zawsze pozostawić zapas łańcucha pozwalający na skręcanie z przyczepą. Zapas nie może jednak powodować ciągnięcia łańcucha po nawierzchni.

Hamulce przyczepy

Jeżeli przyczepa jest wyposażona w hamulce, należy upewnić się, że są one zgodne z obowiązującymi przepisami, są prawidłowo zamontowane i działają prawidłowo.

Jeżeli masa przyczepy przekracza określoną wartość, przyczepa musi posiadać własne, odpowiednie hamulce. Należy zapoznać się z instrukcjami dotyczącymi hamulców przyczepy i stosować się do nich. Nie dokonywać przeróbek ani modyfikacji układu hamulcowego pojazdu.

Jazda z przyczepą

Holowanie przyczepy wymaga pewnego doświadczenia oraz — w zależności od jej masy — prawa jazdy odpowiedniej kategorii. Przed wyjazdem na drogę należy zapoznać się z charakterystyką przyczepy. Należy poznać zachowanie pojazdu podczas kierowania i hamowania z dodatkowym ciężarem przyczepy. Należy zawsze pamiętać, że pojazd wraz z przyczepą jest o wiele dłuższy, a reakcje pojazdu z przyczepą są wolniejsze i późniejsze, niż pojazdu bez przyczepy.

Przed rozpoczęciem jazdy należy sprawdzić hak holowniczy i zaczep przyczepy, łańcuch zabezpieczający, złącze elektryczne, światła, opony i hamulce.

Podczas jazdy należy regularnie sprawdzać mocowanie ładunku oraz działanie świateł i hamulców przyczepy.

Odległość

Holując przyczepę, należy utrzymywać odległość do pojazdu poprzedzającego co najmniej dwa razy większą niż podczas jazdy bez przyczepy. Większy dystans pomaga unikać sytuacji wymagających nagłego hamowania i gwałtownych skrętów.

Wyprzedzanie

Wyprzedzanie z przyczepą wymaga pokonania większego dystansu. Z powodu zwiększonej długości pojazdu z przyczepą, przed powrotem na swój pas ruchu należy wyprzedzić pojazd na odległość większą niż bez przyczepy.

Cofanie

Trzymać jedną ręką dolną część kierownicy. Następnie aby skręcić przyczepą w lewo, należy obrócić kierownicę w prawo. Aby skręcić przyczepą w prawo, należy obrócić kierownicę w lewo. Zawsze cofać powoli i — jeżeli to możliwe — z pomocą drugiej osoby.

Skręcanie

Aby skręcać z przyczepą, należy wykonywać skręty szerzej niż normalnie. W ten sposób unika się zjeżdżania przyczepą na pobocze, uderzania o krawężniki, znaki drogowe, drzewa i inne przeszkody. Należy unikać ostrych i gwałtownych manewrów. Zamiar skrętu należy sygnalizować dużo wcześniej.

Kierunkowskazy

Podczas holowania przyczepa musi być wyposażona we własne kierunkowskazy, zintegrowane z kierunkowskazami pojazdu, a pojazd musi być wyposażony w sygnalizację działania kierunkowskazów przyczepy. Zielone strzałki kierunkowskazów w zestawie wskaźników migają zawsze podczas sygnalizowania zamiaru skrętu lub zmiany pasa ruchu. Zamiar skrętu, zmiany pasa ruchu lub zatrzymania się muszą sygnalizować również światła przyczepy.

Podczas holowania należy okresowo sprawdzać działanie świateł przyczepy. Ich działanie należy również sprawdzać po każdym odłączeniu i ponownym podłączeniu złącza elektrycznego.

Podjazdy i zjazdy

Przed rozpoczęciem długiego lub stromego zjazdu należy zmniejszyć prędkość i zmienić bieg na niższy. W przypadku braku redukcji biegu może wystąpić potrzeba dłuższego użycia hamulców, powodującego ich przegrzanie i utratę skuteczności hamowania.

Aby zmniejszyć ryzyko przegrzania silnika spalinowego i skrzyni biegów, na długich podjazdach należy zmieniać bieg na niższy i zmniejszać prędkość do około 70 km/h.

Jeżeli masa przyczepy holowanej samochodem z dwusprzęgłową skrzynią biegów (DCT) przekracza maksymalną masę przyczepy bez hamulców, jaką może holować pojazd, przyczepę należy holować w trybie D skrzyni biegów.

Holowanie przyczepy w trybie D skrzyni biegów zapobiega przegrzewaniu się skrzyni biegów i wydłuża jej trwałość.

Aby uniknąć przegrzania silnika spalinowego i/lub skrzyni biegów, należy przestrzegać następujących środków ostrożności:

Zatrzymywanie się na pochyłościach

Z przyczepą podczepioną do pojazdu nie należy parkować na podjazdach ani na zjazdach.

Jeżeli jednak zatrzymanie się na pochyłości jest konieczne, należy zastosować się do poniższych wytycznych:

Skręcić kierownicę w kierunku krawężnika (w prawo, jeżeli samochód stoi przodem w dół, w lewo — jeżeli w górę).

Ruszanie po postoju na wzniesieniu

• Uruchomić pojazd.

• Włączyć bieg.

• Zwolnić hamulec postojowy.

Przeglądy i czynności obsługowe w przypadku holowania przyczepy

Pojazd regularnie holujący przyczepę wymaga przeglądów częstszych niż zwykle. W szczególności należy zwracać uwagę na poziom oleju silnikowego, oleju skrzyni biegów, płynu chłodzącego i smarowanie tylnego mostu (dotyczy pojazdów z napędem 4WD). Należy również często sprawdzać stan hamulców. Przed rozpoczęciem holowania przyczepy zaleca się zapoznanie się z odpowiednimi zaleceniami. Należy również pamiętać o terminach przeglądów przyczepy i haka holowniczego. Są one podane w harmonogramie przeglądów, dołączonym do instrukcji przyczepy. Należy również stosować się do wszelkich wytycznych w niej zawartych. Zaleca się sprawdzanie haka i przyczepy przed rozpoczęciem każdego holowania. Najważniejsze jest, by wszystkie nakrętki i śruby haka holowniczego były dokręcone.

Aby uniknąć uszkodzenia pojazdu, należy przestrzegać następujących środków ostrożności:

Masa pojazdu

Na słupku drzwi kierowcy znajdują się dwie tabliczki. Jedna z nich podaje nominalne ciśnienie w oponach i obciążenie pojazdu, a druga to tabliczka znamionowa.

Przed umieszczeniem ładunku w pojeździe należy zapoznać się z poniższymi określeniami dotyczącymi mas pojazdu, pochodzącymi z danych technicznych i wymaganych przepisami.

Masa własna pojazdu

Jest to masa nowego pojazdu po odebraniu go od Dealera, wraz z wyposażeniem dodatkowym.

Masa własna pojazdu gotowego do jazdy

Jest to masa pojazdu z pełnym zbiornikiem paliwa i całym wyposażeniem standardowym. Nie obejmuje ona masy pasażerów, ładunku ani wyposażenia dodatkowego.

Masa ładunku

Jest to masa dodawana do masy własnej pojazdu gotowego do jazdy. Obejmuje ona ładunek i wyposażenie opcjonalne.

Całkowity nacisk na oś

Jest to całkowite obciążenie osi (przedniej i tylnej), obejmujące masę własną pojazdu gotowego do jazdy i przewożony ładunek.

Dopuszczalny nacisk na oś

Jest to maksymalne obciążenie pojedynczej osi (przedniej lub tylnej). Wartości te są podane na tabliczce znamionowej pojazdu. Całkowity nacisk na daną oś nie może przekroczyć nacisku dopuszczalnego.

Maksymalna masa całkowita

Jest to masa własna pojazdu gotowego do jazdy plus masa ładunku plus masa pasażerów.

Dopuszczalna masa całkowita (dmc)

Jest to maksymalna dopuszczalna masa całkowicie załadowanego pojazdu lub zestawu (uwzględniająca całe wyposażenie dodatkowe, pasażerów i ładunek). Dopuszczalna masa całkowita (dmc) pojazdu jest podana na tabliczce znajdującej się na słupku drzwi kierowcy.

Przeciążenie
