Przedział silnika

Przeglądy okresowE

Aby uniknąć obrażeń ciała i uszkodzenia samochodu, podczas wykonywania wszelkich kontroli i czynności obsługowych należy zachowywać najwyższą ostrożność.

Wszystkie przeglądy okresowe, czynności obsługowe i ewentualne naprawy powinna wykonywać Autoryzowana Stacja Obsługi (ASO) Hyundai. Autoryzowane Stacje Obsługi (ASO) Hyundai spełniają najwyższe normy firmy Hyundai Motors w zakresie jakości prac i dysponują wsparciem technicznym ze strony Hyundai Motors. Gwarantuje to odpowiedni poziom usług.

Odpowiedzialność Właściciela

Obowiązek terminowego zlecania przeglądów okresowych i przechowywania dokumentacji przeglądów pojazdu spoczywa na jego Właścicielu.

Właściciel musi dysponować dokumentacją potwierdzającą prawidłowe wykonywanie przeglądów okresowych pojazdu zgodne z harmonogramem czynności obsługowych podanym na kolejnych stronach Instrukcji. Dysponowanie kompletną dokumentacją przeprowadzonych przeglądów i czynności obsługowych jest niezbędnym wymogiem zachowania/uznania gwarancji na pojazd.

Szczegółowe warunki gwarancji podano w Książce gwarancyjnej.

Gwarancja producenta na pojazd nie obejmuje napraw ani regulacji, które muszą być przeprowadzone z powodu niewłaściwego wykonywania lub zaniechania wykonywania przeglądów okresowych.

Środki ostrożności podczas czynności wykonywanych przez Właściciela pojazdu

Nieprawidłowo prowadzone, niepełne lub niewystarczające prace obsługowe mogą spowodować niewłaściwe funkcjonowanie pojazdu. W konsekwencji mogą one doprowadzić do uszkodzenia pojazdu, wypadku albo zagrożenia zdrowia lub życia. Ten rozdział zawiera wytyczne jedynie w zakresie najprostszych czynności obsługowych. Większość prac może prawidłowo wykonać jedynie Autoryzowana Stacja Obsługi (ASO) Hyundai, ponieważ dysponuje ona niezbędnymi narzędziami specjalnymi.

Nie modyfikować pojazdu. Modyfikacje mogą wpływać negatywnie na jego trwałość lub bezpieczeństwo jazdy. Wprowadzenie modyfikacji może również stanowić naruszenie warunków gwarancji obejmującej pojazd.

Nieprawidłowe prowadzenie czynności obsługowych w czasie trwania gwarancji może spowodować ograniczenie gwarancji. Szczegółowe informacje znajdują się w Książce gwarancyjnej, dostarczanej razem z pojazdem. W przypadku jakichkolwiek wątpliwości co do sposobu prawidłowego przeprowadzenia kontroli lub czynności obsługowej, należy powierzyć ją Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Czynności obsługowe wykonywane przez Właściciela pojazdu

Na kolejnych stronach Instrukcji znajdują się tabele z płynami eksploatacyjnymi, elementami, podzespołami i układami, które dla zapewnienia niezawodnego funkcjonowania pojazdu należy sprawdzać z podaną częstotliwością.

W przypadku stwierdzenia nieprawidłowego funkcjonowania dowolnego elementu, podzespołu lub układu pojazdu, należy jak najszybciej skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Pozycje ujęte w wykazie czynności obsługowych nie są wykonywane w ramach gwarancji. Koszty robocizny i części zamiennych związanych z ich przeprowadzeniem pokrywa Właściciel pojazdu.

Harmonogram czynności obsługowych wykonywanych przez Właściciela pojazdu

Przy okazji tankowania:

Sprawdzać, czy przód chłodnicy i skraplacza są czyste i nie są zablokowane liśćmi, zanieczyszczeniami, owadami itp.

W przypadku silnego zanieczyszczenia tych elementów lub braku pewności co do ich stanu zalecamy kontakt z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Podczas użytkowania pojazdu:

Co najmniej raz w miesiącu:

Co najmniej dwa razy w roku (np. każdej wiosny i jesieni):

Co najmniej raz w roku:

Harmonogram przeglądów okresowych

Jeżeli nie jest spełniony żaden z poniższych warunków, należy postępować zgodnie z harmonogramem przeglądów pojazdu użytkowanego w warunkach normalnych.

Jeżeli natomiast spełniony jest choćby jeden z poniższych warunków, należy postępować zgodnie z harmonogramem przeglądów pojazdu użytkowanego w warunkach trudnych.

Jeżeli podczas eksploatacji pojazdu spełniony jest choćby jeden z powyższych warunków, pojazd należy sprawdzać, a także uzupełniać i wymieniać płyny/części eksploatacyjne częściej niż podano w harmonogramie przeglądów pojazdu użytkowanego w warunkach normalnych. Po upływie czasu lub przejechaniu dystansu podanego w tabeli należy kontynuować wykonywanie przeglądów okresowych z częstotliwością wskazaną w harmonogramie.

Harmonogram przeglądów pojazdu użytkowanego w warunkach normalnych

CZĘSTOTLIWOŚĆ PRZEGLĄDÓW ELEMENT PRZEGLĄDU	Czas lub przebieg, w zależności od tego, co nastąpi wcześniej
	Miesiące	12	24	36	48	60	72	84	96
	km × 1000	15	30	45	60	75	90	105	120
Paski napędowe*1		Sprawdzić po pierwszych 90 000 km lub po 72 miesiącach, następnie sprawdzać co 30 000 km lub co 24 miesiące
Olej silnikowy i filtr oleju*2		W	W	W	W	W	W	W	W
Wkład filtra powietrza		S	S	W	S	S	W	S	S
Chłodnica powietrza, elastyczny przewód wlotowy/wylotowy, elastyczny przewód dolotowy powietrza	Silnik 1.6 T-GDI	Sprawdzać co 10 000 km
Świece zapłonowe*3	Silnik 2.0 MPI	Wymieniać co 160 000 km
	Silnik 1.6 MPI	Wymieniać co 60 000 km
	Silnik 1.6 T-GDI	Wymieniać co 75 000 km

Harmonogram przeglądów pojazdu użytkowanego w normalnych warunkach (ciąg dalszy)

CZĘSTOTLIWOŚĆ PRZEGLĄDÓW ELEMENT PRZEGLĄDU	Czas lub przebieg, w zależności od tego, co nastąpi wcześniej
	Miesiące	12	24	36	48	60	72	84	96
	km × 1000	15	30	45	60	75	90	105	120
Luzy zaworowe*4	Silnik 1.6 MPI						S
Przewody elastyczne oparów paliwa i zakrętka wlewu paliwa					S				S
Filtr powietrza zbiornika paliwa (jeżeli występuje)					S				S
Przewód elastyczny podciśnienia		S	S	S	S	S	S	S	S
Sztywne i elastyczne przewody paliwowe oraz połączenia					S				S
Układ chłodzenia		Codziennie sprawdzać poziom płynu chłodzącego i szczelność układu chłodzenia
Sztywne i elastyczne przewody paliwowe oraz połączenia		Sprawdzić po pierwszych 60 000 km lub po 48 miesiącach, następnie sprawdzać co 30 000 km lub co 24 miesiące
Płyn chłodzący*5		Wymienić po pierwszych 210 000 km lub po 10 latach, następnie wymieniać co 30 000 km lub co 24 miesiące*6
Stan akumulatora		S	S	S	S	S	S	S	S
Sztywne i elastyczne przewody hamulcowe oraz połączenia		S	S	S	S	S	S	S	S
Pedał hamulca i pedał sprzęgła (jeżeli występuje)			S		S		S		S
Hamulec postojowy			S		S		S		S

Harmonogram przeglądów pojazdu użytkowanego w normalnych warunkach (ciąg dalszy)

CZĘSTOTLIWOŚĆ PRZEGLĄDÓW ELEMENT PRZEGLĄDU	Czas lub przebieg, w zależności od tego, co nastąpi wcześniej
	Miesiące	12	24	36	48	60	72	84	96
	km × 1000	15	30	45	60	75	90	105	120
Płyn hamulcowy i sterowania sprzęgłem		S	W	S	W	S	W	S	W
Tarcze i klocki hamulcowe		S	S	S	S	S	S	S	S
Listwa zębata przekładni kierowniczej, połączenia i osłony		S	S	S	S	S	S	S	S
Półosie napędowe i osłony przegubów			S		S		S		S
Opony (ciśnienie i zużycie bieżnika)		S	S	S	S	S	S	S	S
Przeguby kulowe zawieszenia przedniego		S	S	S	S	S	S	S	S
Śruby i nakrętki podwozia oraz nadwozia		S	S	S	S	S	S	S	S
Czynnik chłodniczy układu klimatyzacji (jeżeli występuje)		S	S	S	S	S	S	S	S
Sprężarka układu klimatyzacji (jeżeli występuje)		S	S	S	S	S	S	S	S
Filtr powietrza układu klimatyzacji (jeżeli występuje)			W		W		W		W
Olej mechanicznej skrzyni biegów (jeżeli występuje)*7					S				S
Olej automatycznej skrzyni biegów (jeżeli występuje)		Brak konieczności sprawdzania, brak konieczności wymiany
Olej dwusprzęgłowej skrzyni biegów (DCT – jeżeli występuje)*7					S				S
Układ wydechowy			S		S		S		S

Harmonogram przeglądów pojazdu użytkowanego w warunkach trudnych lub pokonującego krótkie dystanse

W pojazdach eksploatowanych głównie w warunkach trudnych oraz pokonujących krótkie dystanse, wymianę oleju i sprawdzanie niektórych elementów należy wykonywać częściej, niż w pojazdach użytkowanych w warunkach normalnych — patrz poniższa tabela.

Element przeglądu	Czynność	Częstotliwość przeglądów	Warunki użytkowania
Olej silnikowy i filtr oleju	W	Co 7 500 km lub co 6 miesięcy	A, B, C, D, E, F, G, H, I, J, K
Wkład filtra powietrza	W	Wymieniać częściej w zależności od warunków	C, E
Świece zapłonowe	W	Wymieniać częściej w zależności od warunków	A, B, H, I, K
Listwa zębata przekładni kierowniczej, połączenia i osłony	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G
Przeguby kulowe zawieszenia przedniego	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G
Tarcze, klocki, zaciski i bębny hamulcowe	S	Sprawdzać częściej w zależności od warunków	C, D, E, G, H
Hamulec postojowy	S	Sprawdzać częściej w zależności od warunków	C, D, G, H

Element przeglądu	Czynność	Częstotliwość przeglądów	Warunki użytkowania
Półosie napędowe i osłony przegubów	S	Sprawdzać częściej w zależności od warunków	C, D, E, F, G, H, I
Olej mechanicznej skrzyni biegów (jeżeli występuje)	W	Co 120 000 km	C, D, E, F, G, H, I, J
Olej automatycznej skrzyni biegów (jeżeli występuje)	W	Co 90 000 km	A, C, E, F, G, H, I
Olej dwusprzęgłowej skrzyni biegów (DCT – jeżeli występuje)	W	Co 120 000 km	C, D, E, F, G, H, I, J
Filtr powietrza układu klimatyzacji (jeżeli występuje)	W	Wymieniać częściej w zależności od warunków	C, E

Jazda w trudnych warunkach

Instrukcje wykonywania poszczególnych czynności przeglądu

Olej silnikowy i filtr oleju

Olej silnikowy i filtr oleju należy wymieniać z częstotliwością podaną w harmonogramie przeglądów. Jeżeli pojazd użytkowany jest w warunkach trudnych, wymagane są częstsze wymiany oleju i filtra.

Paski napędowe

Sprawdzać wszystkie paski napędowe: czy nie są przecięte, pęknięte, nadmiernie zużyte ani zabrudzone olejem. Wymieniać w razie potrzeby. Regularnie sprawdzać napięcie pasków napędowych i regulować je w razie potrzeby.

Filtr paliwa

Pojazdy z silnikami benzynowymi są wyposażone w filtr paliwa znajdujący się w zbiorniku paliwa. Filtr ten nie wymaga regularnego sprawdzania ani wymiany, jednakże jakość paliwa może mieć wpływ na częstotliwość przeglądów. W przypadku jakichkolwiek problemów związanych z paliwem, takich jak np. ograniczony dopływ paliwa, utrata mocy silnika lub trudności podczas jego uruchamiania, należy natychmiast udać się do Autoryzowanej Stacji Obsługi (ASO) Hyundai celem sprawdzenia i wymiany filtra paliwa. Filtr paliwa powinna sprawdzać i wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai.

Sztywne i elastyczne przewody paliwowe oraz ich połączenia

Sprawdzać szczelność oraz stan sztywnych i elastycznych przewodów paliwowych, a także ich połączeń. Sztywne i elastyczne przewody paliwowe oraz ich połączenia powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai.

Przewody elastyczne oparów paliwa i zakrętka wlewu paliwa

Przewody elastyczne oparów paliwa i zakrętkę wlewu paliwa należy sprawdzać z częstotliwością podaną w harmonogramie przeglądów. Po wymianie sprawdzić prawidłowość podłączenia nowych przewodów/prawidłowość dokręcenia nowej zakrętki.

Wkład filtra powietrza

Filtr powietrza powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai.

Świece zapłonowe

Upewnić się, że montowane nowe świece zapłonowe mają właściwą wartość cieplną.

Luzy zaworowe

Sprawdzać, czy układ zaworowy nie pracuje zbyt głośno i czy silnik nie wibruje, w razie potrzeby wyregulować. W takim przypadku układ powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Układ chłodzenia

Sprawdzać szczelność i stan wszystkich elementów układu chłodzenia, takich jak chłodnica, zbiornik wyrównawczy płynu chłodzącego, przewody elastyczne i połączenia. Wymieniać wszystkie uszkodzone elementy.

Płyn chłodzący

Płyn chłodzący należy wymieniać z częstotliwością podaną w harmonogramie przeglądów.

Olej automatycznej skrzyni biegów (jeżeli występuje)

W pojazdach użytkowanych w normalnych warunkach nie ma potrzeby sprawdzania poziomu oleju automatycznej skrzyni biegów (ATF).

Olej automatycznej skrzyni biegów powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai zgodnie z harmonogramem przeglądów.

Nowy olej automatycznej skrzyni biegów (ATF) ma kolor czerwony.

W miarę eksploatacji olej ATF ciemnieje.

Jest to zjawisko normalne. Zmiana koloru nie oznacza konieczności wymiany.

Użycie niewłaściwego oleju ATF może spowodować nieprawidłowe działanie i uszkodzenie automatycznej skrzyni biegów.

Stosować wyłącznie podany olej ATF – patrz „Wymagane oleje i płyny eksploatacyjne” w rozdziale 8.

Olej mechanicznej skrzyni biegów (jeżeli występuje)

Poziom oleju mechanicznej skrzyni biegów należy sprawdzać z częstotliwością podaną w harmonogramie przeglądów.

Olej dwusprzęgłowej skrzyni biegów (DCT – jeżeli występuje)

Poziom oleju dwusprzęgłowej skrzyni biegów (DCT) należy sprawdzać z częstotliwością podaną w harmonogramie przeglądów.

Sztywne i elastyczne przewody hamulcowe

Sprawdzać, czy hydrauliczne przewody hamulcowe są prawidłowo podłączone, nie są poprzecierane, popękane, uszkodzone ani nieszczelne. Natychmiast wymieniać wszystkie elementy uszkodzone lub w nieprawidłowym stanie.

Płyn hamulcowy i sterowania sprzęgłem (jeżeli występuje)

Sprawdzać poziom płynu hamulcowego i sterowania sprzęgłem w zbiorniku. Poziom płynu powinien znajdować się pomiędzy oznaczeniami „MIN” i „MAX” na zbiorniku. Stosować wyłącznie płyn hamulcowy/sterowania sprzęgłem DOT 4.

Hamulec postojowy

Sprawdzać cały mechanizm hamulca postojowego, w tym dźwignię (lub pedał) hamulca i cięgna.

Tarcze, klocki hamulcowe, zaciski i bębny

Sprawdzać, czy klocki nie są nadmiernie zużyte. Sprawdzać bicie i zużycie tarcz oraz szczelność zacisków.

Więcej informacji na temat sprawdzania zużycia klocków i okładzin hamulcowych można znaleźć na stronie internetowej Hyundai:

http://service.hyundai-motor.com

Śruby mocujące układu zawieszenia

Sprawdzać, czy połączenia elementów układu zawieszenia nie są poluzowane ani uszkodzone. Dokręcać, stosując wymagany moment dokręcania.

Przekładnia kierownicza, połączenia oraz osłony i przeguby kulowe wahaczy dolnych

Przy wyłączonym silniku sprawdzać, czy nie ma zbyt dużego luzu kierownicy.

Sprawdzać, czy połączenia nie są wygięte ani uszkodzone. Sprawdzać, czy osłony przeciwpyłowe i przeguby kulowe nie są zniszczone, popękane ani uszkodzone. Wymieniać wszystkie uszkodzone elementy.

Półosie napędowe i osłony przegubów

Sprawdzać, czy półosie napędowe, osłony przegubów i opaski osłon nie są popękane, zużyte ani uszkodzone. W razie potrzeby wymienić wszystkie uszkodzone elementy i/lub uzupełnić smar.

Czynnik chłodniczy i sprężarka układu klimatyzacji

Sprawdzać szczelność i stan przewodów układu klimatyzacji oraz ich połączeń.

Olej silnikowy

Sprawdzanie poziomu oleju silnikowego

Jeżeli poziom oleju jest zbliżony do oznaczenia „L”, należy dolać tylko tyle oleju, by osiągnął oznaczenie „F”. Nie przekraczać poziomu maksymalnego

Aby uniknąć rozlania oleju na silnik, należy użyć lejka.

Stosować wyłącznie wymagane oleje silnikowe – patrz „Wymagane oleje i płyny eksploatacyjne” w rozdziale 8.

Sprawdzanie oleju silnikowego i filtra

Olej silnikowy i filtr oleju powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai.

Płyn chłodzący

Układ chłodzenia napełniony jest całorocznym, niezamarzającym płynem chłodzącym. Zbiornik wyrównawczy napełniony jest fabrycznie.

Co najmniej raz w roku należy sprawdzać stężenie płynu chłodzącego i jego poziom — przed sezonem zimowym i przed jazdą w niskiej temperaturze.

Sprawdzanie poziomu płynu chłodzącego

Sprawdzać stan i połączenia wszystkich przewodów elastycznych układu chłodzenia oraz nagrzewnicy. Wymieniać wszystkie napęczniałe lub uszkodzone przewody.

Kiedy silnik jest zimny, poziom płynu chłodzącego powinien znajdować się pomiędzy oznaczeniami „F” (poziom maks.) i „L” (poziom min.) na zbiorniku wyrównawczym płynu.

Jeżeli poziom płynu chłodzącego jest zbyt niski, można dolać wody destylowanej. Dolać tylko tyle płynu, by jego poziom osiągnął oznaczenie „F”. Nie przekraczać maksymalnego poziomu płynu.

Jeżeli konieczne jest częste uzupełnianie płynu chłodzącego, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymagany płyn chłodzący

Patrz poniższa tabela składu płynu chłodzącego.

Temperatura otoczenia	Procentowy skład mieszaniny (objętościowo)
	Płyn niezamarzający	Woda
–15°C	35	65
–25°C	40	60
–35°C	50	50
–45°C	60	40

W przypadku wątpliwości dotyczących prawidłowego składu mieszaniny, najłatwiej zmieszać ze sobą równe ilości wody i płynu niezamarzającego. Mieszanina taka jest skuteczna przy temperaturach powyżej –35°C.

Wymiana płynu chłodzącego

Płyn chłodzący powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai.

Aby nie dopuścić do wylania się płynu chłodzącego np. na alternator, przed odkręceniem zakrętki chłodnicy należy owinąć ją grubą tkaniną.

Płyn hamulcowy i sterowania sprzęgłem (jeżeli występuje)

Sprawdzanie poziomu płynu hamulcowego i sterowania sprzęgłem

Okresowo sprawdzać poziom płynu hamulcowego w zbiorniku. Poziom płynu powinien znajdować się pomiędzy oznaczeniami „MIN” i „MAX” na zbiorniku.

Aby nie dopuścić do zanieczyszczenia płynu hamulcowego i sterowania sprzęgłem, przed odkręceniem zakrętki zbiornika i dolaniem płynu należy dokładnie oczyścić miejsce wokół zakrętki.

Jeżeli poziom płynu jest zbyt niski, należy dolać płynu do poziomu „MAX”. Poziom płynu hamulcowego obniża się wraz z przebiegiem pojazdu. Jest to zjawisko normalne, związane z zużywaniem się klocków hamulcowych.

Jeżeli poziom płynu hamulcowego spada nadmiernie, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Stosować wyłącznie podany płyn hamulcowy i sterowania sprzęgłem. Patrz „Wymagane oleje i płyny eksploatacyjne” w rozdziale 8.

Przed odkręceniem zakrętki zbiornika płynu hamulcowego i sterowania sprzęgłem przeczytać ostrzeżenie na zakrętce.

Przed odkręceniem wyczyścić zakrętkę.

Wlewać wyłącznie płyn hamulcowy i sterowania sprzęgłem DOT 4 przechowywany w hermetycznym pojemniku.

Płyn do spryskiwaczy

Sprawdzanie poziomu płynu do spryskiwaczy

Sprawdzać poziom płynu do spryskiwaczy i w razie potrzeby dolać płynu.

Jeżeli płyn do spryskiwaczy jest niedostępny, można używać czystej wody.

W niskich temperaturach otoczenia używać wyłącznie niezamarzającego płynu do spryskiwaczy.

Hamulec postojowy

Sprawdzanie hamulca postojowego

Sprawdzać liczbę „kliknięć” podczas podciągania dźwigni hamulca postojowego do oporu z położenia całkowitego wyłączenia hamulca. Ponadto hamulec postojowy powinien samodzielnie pewnie utrzymywać pojazd na dużej pochyłości. Jeżeli skok jest większy lub mniejszy niż podany poniżej, hamulec postojowy powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Skok: 5 ÷ 6 „kliknięć” podczas zaciągania dźwigni siłą 20 kG (196 N).

Filtr powietrza

Wymiana filtra

Wkład filtra powietrza można czyścić sprężonym powietrzem.

Nie próbować myć ani płukać wkładu, ponieważ może to spowodować jego uszkodzenie.

Silnie zanieczyszczony wkład należy wymieniać.

Jeżeli pojazd jest użytkowany na obszarze o wyjątkowo dużym zapyleniu lub na terenach piaszczystych, wkład filtra powietrza należy wymieniać częściej, niż wynika to z harmonogramu przeglądów pojazdu użytkowanego w warunkach normalnych – patrz podrozdział „Harmonogram przeglądów pojazdu użytkowanego w warunkach trudnych lub pokonującego krótkie dystanse” tego rozdziału.

Filtr powietrza układu klimatyzacji

Sprawdzanie filtra

Filtr powietrza układu klimatyzacji (przeciwpyłkowy) należy wymieniać zgodnie z harmonogramem przeglądów. Jeżeli pojazd jest użytkowany na obszarze o wysokim zanieczyszczeniu powietrza lub na drogach gruntowych, filtr należy sprawdzać i w razie potrzeby wymieniać częściej. Wymianę filtra powietrza układu klimatyzacji należy przeprowadzać zgodnie z poniższą procedurą, uważając, by nie uszkodzić innych elementów.

Wymieniać filtr zgodnie z harmonogramem przeglądów.

Wymiana filtra

Filtr powietrza układu klimatyzacji należy wkładać w prawidłowym kierunku, wskazanym strzałką () skierowaną w dół. Włożenie filtra w nieprawidłowym kierunku może spowodować wzrost hałasu i spadek wydajności filtra.

Pióra wycieraczek

Sprawdzanie piór wycieraczek

Zanieczyszczenie szyby czołowej lub piór wycieraczek może ograniczać skuteczność pracy wycieraczek.

Najczęstszym źródłem zanieczyszczeń są owady, soki drzew i woski nakładane na gorąco, stosowane w myjniach automatycznych. Jeżeli pióra wycieraczek nie oczyszczają szyby prawidłowo, należy wyczyścić szybę i pióra wycieraczek odpowiednim środkiem myjącym, a następnie dokładnie opłukać czystą wodą.

Aby uniknąć uszkodzenia piór wycieraczek, należy przestrzegać poniższych wytycznych:

Woskowanie nadwozia, stosowane w myjniach automatycznych, utrudnia oczyszczanie szyby czołowej.

Wymiana piór wycieraczek

Jeżeli wycieraczka nie oczyszcza szyby prawidłowo, może to oznaczać zużycie lub pęknięcie pióra i konieczność jego wymiany.

Typ A

Typ B

Typ C

Akumulator

Obsługa akumulatora

Ewentualne oznaczenia „LOWER (MIN)” (dolny – min.) i „UPPER (MAX)” (górny – maks.) na boku akumulatora oznaczają konieczność sprawdzania poziomu elektrolitu.

Poziom elektrolitu powinien znajdować się pomiędzy oznaczeniami „LOWER (MIN)” i „UPPER (MAX)”. Jeżeli poziom elektrolitu jest niski, należy dolać wody destylowanej lub demineralizowanej (nigdy nie dolewać kwasu siarkowego ani innego elektrolitu).

Uważać, by nie rozlać wody destylowanej (lub demineralizowanej) na akumulator ani na sąsiednie elementy.

Nie przepełniać cel akumulatora.

W przeciwnym razie może dojść do korozji akumulatora lub innych elementów. Po uzupełnieniu elektrolitu prawidłowo zakręcić zakrętki cel. Obsługę akumulatora zaleca się jednak powierzać Autoryzowanej Stacji Obsługi (ASO) Hyundai.

W ogniwach akumulatora zaw­sze występuje wysoce wybuchowy wodór.

Chronić akumulatory przed dziećmi.

Elektrolit akumulatorów zawiera silnie żrący kwas siarkowy. Chronić oczy, skórę i odzież przed kontaktem z elektrolitem.

Jeżeli elektrolit dostał się do oczu, należy przez co najmniej 15 minut przemywać je czystą wodą, a następnie natychmiast zasięgnąć porady lekarza. Jeżeli elektrolit zetknął się ze skórą, należy dokładnie przemyć dane miejsce wodą. Jeżeli doszło do poparzenia lub odczuwalny jest ból, należy natychmiast zasięgnąć porady lekarza.

Podłączanie do akumulatora urządzeń elektronicznych niedopuszczonych przez producenta pojazdu może spowodować rozładowywanie akumulatora. Nigdy nie używać urządzeń niedopuszczonych.

Etykieta znamionowa akumulatora

Ładowanie akumulatora

Pojazd wyposażony jest w bezobsługowy akumulator kwasowy.

Akumulator typu AGM (jeżeli występuje)

Po rozruchu z użyciem zewnętrznego źródła zasilania

Po uruchomieniu silnika z użyciem zewnętrznego źródła zasilania i przed jego wyłączeniem należy jechać pojazdem przez co najmniej 30 minut lub pozostawić silnik pracujący na biegu jałowym przez co najmniej 60 minut. Skrócenie tego czasu może uniemożliwić odpowiednie naładowanie akumulatora, a w konsekwencji ponowne uruchomienie pojazdu. Więcej informacji dotyczących uruchamiania pojazdu z użyciem zewnętrznego źródła zasilania znajduje się w podrozdziale „Rozruch z użyciem zewnętrznego źródła zasilania” w rozdziale 6.

Zużyty akumulator niepoddany utylizacji może stanowić zagrożenie dla środowiska naturalnego i zdrowia ludzkiego. Akumulator należy poddać utylizacji zgodnie z obowiązującymi przepisami prawa.

Konieczność zaprogramowania układów

Odłączenie lub zupełne rozładowanie akumulatora powoduje zresetowanie ustawień niektórych układów pojazdu. Dlatego po ponownym podłączeniu akumulatora należy zaprogramować następujące układy:

Opony i obręcze kół

Dbałość o opony

Aby zapewnić odpowiednią trwałość opon, bezpieczeństwo jazdy i niskie zużycie paliwa, należy zawsze utrzymywać prawidłowe ciśnienie w oponach, nie przekraczać dopuszczalnej ładowności pojazdu i równomiernie rozkładać obciążenie.

Wszystkie dane dotyczące opon (rozmiar i ciśnienie) znajdują się na naklejce zlokalizowanej na środkowym słupku po stronie kierowcy.

Wymagane ciśnienie w oponach zimnych

Ciśnienie w oponach wszystkich kół (włącznie z zapasowym) należy sprawdzać, kiedy opony są zimne. Określenie „opony zimne” oznacza opony pojazdu, który stał przez ostatnie trzy godziny lub przejechał w tym czasie mniej niż 1,6 km.

Po rozgrzaniu opon panujące w nich ciśnienie zwykle zwiększa się o 0,28 ÷ 0,41 bar (28 ÷ 41 kPa). Nie spuszczać powietrza z rozgrzanych opon celem wyregulowania ciśnienia, ponieważ może to doprowadzić do zbyt niskiego ciśnienia po ostygnięciu opon. Wymagane ciśnienie opon — patrz „Opony i obręcze kół” w rozdziale 8.

Sprawdzanie ciśnienia w oponach

Ciśnienie w oponach, w tym w oponie koła zapasowego, sprawdzać co najmniej raz w miesiącu.

Sposób sprawdzania

Korzystać z miernika ciśnienia wysokiej jakości. Nie można oceniać prawidłowości napompowania opony wyłącznie na podstawie jej wyglądu. Opony radialne mogą wydawać się napompowane prawidłowo nawet wtedy, gdy są napompowane niedostatecznie.

Odkręcić kapturek zaworu opony. Aby zmierzyć ciśnienie w oponie, przyłożyć mocno końcówkę miernika ciśnienia do zaworu opony. Jeżeli ciśnienie w zimnej oponie odpowiada ciśnieniu i obciążeniu pojazdu, podanemu na naklejce informacyjnej, oznacza to, że jest prawidłowe i nie wymaga korekty. Jeżeli ciśnienie jest zbyt niskie, należy dopompować oponę, tak by osiągnąć prawidłowe ciśnienie. Pamiętać o przykręceniu kapturka zaworu. Brak kapturka może spowodować wniknięcie zanieczyszczeń lub wilgoci do zaworu, co może prowadzić do uchodzenia powietrza z opony. Jeżeli kapturek został zgubiony, należy jak najszybciej przykręcić nowy.

Jeżeli opona jest napompowana zbyt mocno, należy spuścić z niej nadmiar powietrza, przyciskając metalowy trzpień znajdujący się wewnątrz zaworu. Ponownie zmierzyć ciśnienie za pomocą miernika. Pamiętać o przykręceniu kapturka zaworu. Brak kapturka może spowodować wniknięcie zanieczyszczeń lub wilgoci do zaworu, co może prowadzić do uchodzenia powietrza z opony. Jeżeli kapturek został zgubiony, należy jak najszybciej przykręcić nowy.

Przekładanie kół

Aby uzyskać równomierne zużycie bieżnika, Hyundai zaleca przekładanie kół co 12 000 km lub — jeżeli opony zużywają się nierównomiernie — częściej.

Podczas przekładania kół należy sprawdzać ich wyważenie.

Podczas przekładania kół należy sprawdzać, czy opony nie są nierównomiernie zużyte ani uszkodzone. Nierównomierne wytarcie bieżnika zwykle spowodowane jest nieprawidłowym ciśnieniem w oponie, nieprawidłowo wyregulowaną geometrią kół, niewłaściwym wyważeniem koła, zbyt intensywnym hamowaniem lub pokonywaniem zakrętów z nadmierną prędkością. Należy sprawdzać, czy na bieżniku ani z boku opon nie widać nierówności ani wybrzuszeń. Jeżeli widoczne są odkształcenia opony, należy ją wymienić. Jeżeli widoczny jest oplot lub kord opony, należy ją wymienić. Po przełożeniu kół należy pamiętać o dostosowaniu ciśnienia w oponach kół przednich i tylnych, a także sprawdzić prawidłowość dokręcenia nakrętek kół (prawidłowy moment dokręcania: 11 ÷ 13 kGm).

Podczas przekładania kół należy sprawdzać stopień zużycia klocków hamulcowych.

Część zewnętrzna i wewnętrzna opony niesymetrycznej różnią się od siebie. Podczas zakładania opony niesymetrycznej pamiętać, by strona oznaczona napisem „out­side” (zewnętrzna) znajdowała się po stronie zewnętrznej. Założenie opony stroną oznaczoną napisem „inside” (wewnętrzna) skierowaną na zewnątrz powoduje pogorszenie własności jezdnych.

Geometria i wyważanie kół

Aby zapewnić jak najdłuższą trwałość opon, najwyższe bezpieczeństwo jazdy i najlepsze cechy użytkowe, koła pojazdu mają fabrycznie wyregulowaną geometrię i są fabrycznie wyważone.

W większości przypadków ponowna regulacja ich geometrii nie jest konieczna. Jeżeli jednak opony zużywają się nieprawidłowo lub pojazd „ściąga” w jedną stronę, należy ponownie wyregulować geometrię kół.

Jeżeli na równej drodze wyczuwalne są drgania pojazdu, oznacza to, że może być konieczne ponowne wyważenie kół.

Niewłaściwe ciężarki wyważające mogą doprowadzić do uszkodzenia obręczy kół. Używać wyłącznie zaaprobowanych ciężarków.

Wymiana opon

W rowkach biegnących wzdłuż bieżnika opon znajdują się występy o wysokości 1,6 mm ponad dno rowka (patrz ilustracja). Występy te pełnią funkcję wskaźników zużycia opon. Ich położenie jest oznaczone na bokach opon. W oponach nowych powierzchnia bieżnika znajduje się wyżej niż powierzchnia występów. Wraz z zużywaniem się bieżnika jego powierzchnia zrównuje się z występami. Zrównanie się powierzchni bieżnika z powierzchnią występów oznacza, że grubość bieżnika opony wynosi mniej niż 1,6 mm. W takim przypadku należy niezwłocznie wymienić oponę.

Z wymianą opony nie należy czekać do momentu, w którym powierzchnia bieżnika zrówna się z powierzchnią występów na całej szerokości opony.

Wymiana opony dojazdowego koła zapasowego (jeżeli występuje)

Bieżnik opony koła dojazdowego ma mniejszą trwałość niż bieżnik zwykłej opony. W rowkach biegnących wzdłuż bieżnika opon znajdują się występy, pełniące funkcję wskaźników zużycia opon. Położenie występów jest oznaczone na bokach opon. W nowych oponach powierzchnia bieżnika znajduje się wyżej, niż powierzchnia występów. Wraz z wycieraniem bieżnika opony jego powierzchnia zrównuje się z występami. Zrównanie się powierzchni bieżnika z powierzchnią występów oznacza, że grubość bieżnika opony jest zbyt mała. W takim przypadku należy niezwłocznie wymienić oponę. Wymieniana opona koła dojazdowego powinna być tego samego rozmiaru i kształtu jak opona zdejmowana. Opony koła dojazdowego nie zakładać na obręcz zwykłego koła, analogicznie — na obręcz koła dojazdowego nie zakładać zwykłej opony.

Wymiana obręczy kół

Podczas wymiany obręczy kół należy upewnić się, że zakładane obręcze są identyczne z tymi, które były zamontowane fabrycznie (pod względem średnicy, szerokości i odsadzenia).

Własności jezdne opon

Opony ze zużytym bieżnikiem, nieprawidłowo napompowane lub toczące się po śliskiej nawierzchni mogą nie zapewniać odpowiednich własności jezdnych. Jeżeli powierzchnia bieżnika zrównała się z powierzchnią wskaźników zużycia opony, należy ją wymienić. Aby nie stracić panowania nad pojazdem, podczas jazdy w deszczu, po wodzie, śniegu lub oblodzonej jezdni należy zwolnić i zachować szczególną ostrożność.

Wyważanie kół

Zużywanie się bieżnika można ograniczyć nie tylko prawidłowym ciśnieniem w oponach, ale również prawidłowo wyregulowaną geometrią kół. Jeżeli zauważalne jest nierównomierne zużywanie się bieżnika, Autoryzowana Stacja Obsługi (ASO) Hyundai powinna wyregulować geometrię kół pojazdu.

Po założeniu nowych opon należy pamiętać o prawidłowym wyważeniu kół. Wyważenie podnosi bezpieczeństwo i komfort jazdy oraz podnosi trwałość opon. Ponadto koła należy wyważać po każdym zdjęciu lub wymianie opony.

Oznaczenia na bokach opon

Na bokach opon znajdują się oznaczenia, które określają ich podstawowe cechy, a także zawierają numer identyfikacyjny opony (TIN) oznaczający normę bezpieczeństwa opony. Numer TIN umożliwia identyfikację opony w przypadku tzw. akcji przywoławczej do serwisu.

1. Producent lub marka opony

Na każdej oponie znajduje się nazwa jej producenta lub marki.

2. Oznaczenie rozmiaru opony

Z boku opony znajduje się również oznaczenie jej rozmiaru. Znajomość rozmiaru opony jest niezbędna podczas wyboru nowej opony. Poniżej podano znaczenie liter i liczb w oznaczeniach rozmiarów opon.

Przykładowe oznaczenie rozmiaru opony

(faktyczny rozmiar opon w pojeździe może być inny, w zależności od wersji):

205/55R16 91H

205 — Szerokość opony w milimetrach.

55 — Oznaczenie profilu opony: stosunek wysokości do szerokości opony wyrażony w procentach.

R — Kod rodzaju opony (radialne).

16 — Średnica obręczy koła w calach.

91 — Indeks obciążenia — kod numeryczny oznaczający maksymalne dopuszczalne obciążenie opony.

H — Indeks prędkości — patrz tabela indeksów prędkości w tym rozdziale.

Oznaczenia rozmiaru obręczy kół

Obręcze kół również noszą oznaczenia, których znajomość jest ważna podczas ich wymiany. Poniżej podano znaczenie liter i liczb w oznaczeniach rozmiarów obręczy.

Przykładowe oznaczenie rozmiaru obręczy:

6.5J×16

6.5 — Szerokość obręczy koła w calach.

J — Oznaczenie kształtu obręczy.

16 — Średnica obręczy koła w calach.

Indeksy prędkości

Poniższa tabela przedstawia indeksy prędkości opon stosowanych obecnie w samochodach osobowych. Literowy indeks prędkości stanowi część oznaczenia opony znajdującego się na jej boku. Litera indeksu oznacza maksymalną prędkość, z jaką może poruszać się pojazd wyposażony w dany typ opon.

Indeks prędkości	Prędkość maksymalna
S	180 km/h
T	190 km/h
H	210 km/h
V	240 km/h
W	270 km/h
Y	300 km/h

3. Data produkcji opony (TIN: Tire Identification Number — numer identyfikacyjny opony)

Wszystkie opony pojazdu, włącznie z oponą koła zapasowego, mające więcej niż 6 lat należy wymieniać na nowe. Data produkcji opon widnieje na bokach opon (zazwyczaj od wewnątrz), stanowiąc końcówkę tzw. kodu DOT opony. Kod DOT składa się z cyfr i liter. Datę produkcji opony przedstawiają ostatnie cztery znaki kodu DOT.

Kod DOT: XXXX XXXX OOOO

Pierwsza część kodu DOT to kod numeryczny zakładów produkcyjnych, środkowa część kodu to oznaczenie rozmiaru opony i rodzaju bieżnika, a ostatnie cztery znaki kodu określają tydzień i rok produkcji.

Przykład: kod DOT XXXX XXXX 1519 oznacza, że opona wyprodukowana została w 15. tygodniu 2019 roku.

4. Rodzaj i skład opony

Na oponie podana jest liczba warstw osnowy (kordu pokrytego gumą) opony. Podane są również materiały, z których wykonano oponę: stal, nylon, poliester itd. Litera „R” oznacza oponę radialną (osnowa opony składa się z kilku warstw ułożonych na przemian w dwóch kierunkach, pod różnym kątem, mniejszym niż 90°), litera „D” oznacza oponę diagonalną (osnowa ułożona krzyżowo — pod kątem 90°), litera „B” oznacza oponę opasaną.

5. Maksymalne dopuszczalne ciśnienie w oponie

Liczba ta oznacza maksymalne ciśnienie, jakie może panować wewnątrz opony. Nie należy przekraczać maksymalnego dopuszczalnego ciśnienia w oponie. Wymagane ciśnienie — patrz tabliczka nominalnego ciśnienia i obciążenia pojazdu.

6. Indeks maksymalnego obciążenia

Liczba ta oznacza maksymalne obciążenie w kilogramach i funtach, jakie może być przenoszone przez oponę. Podczas wymiany opon należy zawsze zakładać opony o takim samym indeksie obciążenia, jak indeks opon zamontowanych fabrycznie.

7. Znormalizowane oznaczenia jakości opon

Oznaczenia jakości opon mogą znajdować się na boku opony, pomiędzy podstawą bieżnika a miejscem maksymalnej szerokości opony.

Przykład:

TREADWEAR 200

TRACTION AA

TEMPERATURE A

Tread wear (odporność bieżnika)

Oznaczenie odporności na ścieranie to uniwersalny współczynnik określający stopień zużywania się bieżnika w warunkach testowych na określonym torze. Na przykład bieżnik opony z indeksem 150 zużywa się w warunkach testowych 1,5 raza bardziej, niż bieżnik opony z indeksem 100.

Należy jednak pamiętać, że własności opon mogą różnić się zasadniczo od własności podanych w oznaczeniach jakości i zależą od warunków ich użytkowania, a szczególnie od techniki jazdy, sposobu serwisowania pojazdu, charakterystyk pokonywanych dróg i klimatu.

Oznaczenia tego typu znajdują się na bokach opon samochodów osobowych. Indeks odporności wyznacza rodzaj opon standardowych i opcjonalnych, dostępnych dla danego pojazdu.

Traction (własności jezdne) – AA, A, B i C

Oznaczenia własności jezdnych — od własności najwyższej do najniższej — to: AA, A, B i C. Indeksy te oznaczają zdolność opony do zatrzymania się na mokrym podłożu, mierzoną w określonych warunkach testowych na asfalcie lub betonie. Opony z oznaczeniem C mogą mieć niskie własności jezdne.

Temperature (własności temperaturowe) – A, B i C

Oznaczenia własności temperaturowej — od własności najwyższej do najniższej — to: A, B i C. Indeksy te oznaczają wytrzymałość opony na wytwarzane ciepło i zdolność oddawania ciepła mierzoną w określonych warunkach laboratoryjnych.

Przedłużające się oddziaływanie wysokiej temperatury może mieć negatywny wpływ na strukturę opony i skrócić jej trwałość, natomiast nadmierna temperatura może spowodować nagłe uszkodzenie opony. Indeksy B i A oznaczają lepsze własności, zmierzone w warunkach laboratoryjnych, niż minimalne własności wymagane przepisami.

Opony niskoprofilowe

Opony niskoprofilowe mają oznaczenie profilu mniejsze niż 50. Podkreślają one sportowy charakter pojazdu.

Niewielka wysokość opony optymalizuje własności jezdne pojazdu i hamowanie. Ścianka boczna opony niskoprofilowej jest nieznacznie sztywniejsza niż ścianka opony standardowej. Opony niskoprofilowe są również szersze i w związku z tym ich powierzchnia styku z nawierzchnią jest większa. W niektórych sytuacjach mogą one generować podczas jazdy większy hałas niż opony standardowe.

Bezpieczniki

Układy elektryczne pojazdu są zabezpieczone za pomocą bezpieczników przed uszkodzeniami spowodowanymi przeciążeniami.

W pojeździe znajdują się 2 lub 3 skrzynki bezpieczników i przekaźników: jedna zlokalizowana jest pod deską rozdzielczą po stronie kierowcy, a pozostałe w przedziale silnika w pobliżu akumulatora.

Jeżeli nie działa jedno ze świateł pojazdu, urządzeń elektrycznych lub jedna z lampek sygnalizacyjnych/ostrzegawczych, należy sprawdzić bezpiecznik zabezpieczający obwód danego elementu. Przepalenie bezpiecznika polega na stopieniu się przewodnika, znajdującego się wewnątrz niego.

Jeżeli nie działają wszystkie układy elektryczne pojazdu, najpierw należy sprawdzić skrzynkę bezpieczników pod deską rozdzielczą po stronie kierowcy. Przed wymianą przepalonego bezpiecznika należy wyłączyć pojazd i wszystkie przełączniki, a następnie odłączyć zacisk ujemny (–) od akumulatora. Zawsze wymieniać bezpiecznik na nowy o takich samych parametrach.

Przepalenie się bezpiecznika sygnalizuje usterkę natury elektrycznej. W takim przypadku należy unikać włączania danego układu i natychmiast skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

W samochodzie stosowane są 3 rodzaje bezpieczników: płytkowe — do niskich natężeń prądu oraz kostkowe i wysokoprądowe — do wyższych natężeń prądu.

Do wyjmowania bezpieczników nie używać wkrętaka ani żadnego innego przedmiotu metalowego, ponieważ może to doprowadzić do zwarcia w obwodzie i jego uszkodzenia. Do tego celu służy plastikowe narzędzie, znajdujące się w skrzynce bezpieczników, zlokalizowanej w przedziale silnika.

Wymiana bezpieczników pod deską rozdzielczą

W przypadku braku właściwego bezpiecznika zapasowego w sytuacji awaryjnej należy użyć bezpiecznika tego samego typu i o tym samym amperażu, który zabezpiecza nieużywany obwód, np. obwód zapalniczki.

Jeżeli światła przednie lub inne wyposażenie elektryczne pojazdu nie działa, a bezpiecznik danego obwodu jest sprawny, należy sprawdzić bezpieczniki w skrzynce znajdującej się w przedziale silnika. Jeżeli bezpiecznik w tej skrzynce przepalił się, należy go wymienić na bezpiecznik o takim samym amperażu.

Wyłącznik bezpieczników (transportowy)

Wyłącznik bezpieczników (tzw. transportowy) umożliwia ograniczenie do minimum poboru prądu pojazdu pozostawionego na dłuższy czas, co zabezpiecza przed rozładowaniem akumulatora. Wyłącznik bezpieczników powinien być zawsze ustawiony w położeniu ON.

Ustawienie wyłącznika bezpieczników w położeniu OFF powoduje później konieczność ustawienia niektórych układów, takich jak system audio i zegar. Może również spowodować nieprawidłowe działanie inteligentnego kluczyka.

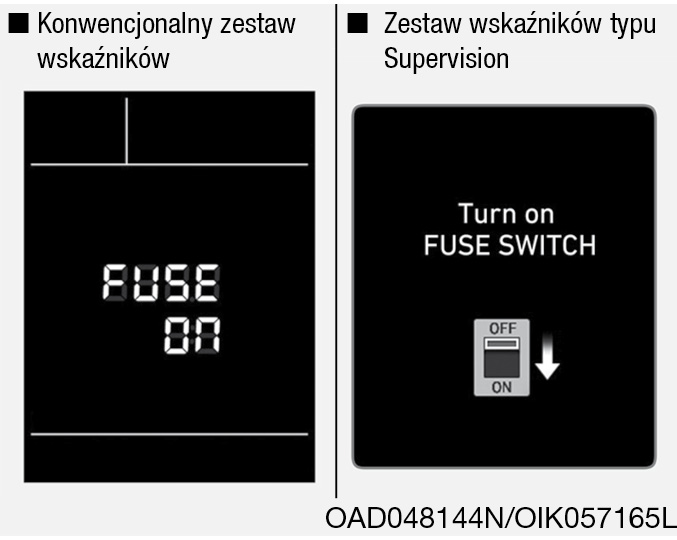

Jeżeli wyłącznik bezpieczników znajduje się w położeniu OFF, na wyświetlaczu LCD pojawia się komunikat „Turn on FUSE SWITCH” (włączyć wyłącznik bezpieczników).

Wymiana bezpieczników w przedziale silnika

Po sprawdzeniu skrzynki bezpieczników w przedziale silnika należy dokładnie założyć pokrywę skrzynki. Prawidłowe założenie pokrywy potwierdza charakterystyczne kliknięcie. W przeciwnym razie do skrzynki może dostać się woda i spowodować usterkę elektryczną.

Bezpiecznik główny

W przypadku przepalenia się bezpiecznika głównego zaleca się kontakt z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Bezpieczniki wysokoprądowe

Jeżeli przepalił się bezpiecznik zabezpieczający obwód o wysokim natężeniu prądu, należy:

W przypadku przepalenia się bezpiecznika wysokoprądowego należy skontaktować się z Autoryzowaną Stacją Obsługi (ASO) Hyundai.

Opis bezpieczników i przekaźników

Skrzynka bezpieczników pod deską rozdzielczą

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Skrzynka bezpieczników pod deską rozdzielczą

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
SPARE2		10 A	Bezpiecznik zapasowy
CLUSTER		10 A	Zestaw wskaźników
A/BAG IND		7,5 A	Zestaw wskaźników, moduł sterowania układem klimatyzacji
MDPS1		7,5 A	Jednostka MDPS
MODULE7		7,5 A	Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych, silnik elektryczny okna dachowego, lusterko elektrochromatyczne
A/CON1		7,5 A	Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki: RLY.12, RLY.1B, RLY.13B), jonizator powietrza, moduł sterowania układem klimatyzacji
HTD STRG		15 A	Moduł BCM
WIPER1		25 A	Silnik elektryczny wycieraczek, skrzynka B/P PCM (przekaźnik niskiego biegu wycieraczek przednich)
HTD MIRR		10 A	Elektrycznie sterowane lusterko zewnętrzne po stronie kierowcy, elektrycznie sterowane lusterko zewnętrzne po stronie pasażera, moduł sterowania układem klimatyzacji, moduł ECM/PCM
DR LOCK		20 A	Przekaźnik blokowania drzwi, przekaźnik odblokowywania drzwi
MULTI MEDIA		15 A	Przetwornica DC-DC, system audio, jednostka systemu audio-wideo i nawigacji
MODULE1		7,5 A	Klamka zewnętrzna po stronie kierowcy i pasażera (w wersjach z inteligentnym kluczykiem), moduł przełączników w drzwiach kierowcy, moduł przełączników w drzwiach pasażera, przełącznik i silnik elektryczny lusterka zewnętrznego po stronie kierowcy i pasażera, blokada stacyjki
BUTTON START3		7,5 A	Moduł immobilizera, moduł sterowania inteligentnym kluczykiem
A/BAG		15 A	Moduł sterowania układem SRS-Airbag
MODULE6		7,5 A	Moduł sterowania inteligentnym kluczykiem, moduł BCM
WASHER		15 A	Przełącznik wielofunkcyjny
WIPER2		10 A	Moduł sterowania nadwoziem (BCM), moduł ECM/PCM
MEMORY1		10 A	Moduł przełączników w drzwiach kierowcy i pasażera, układ pamięci ustawień (IMS), złącze diagnostyczne (DLC), zegar cyfrowy, czujnik deszczu, moduł sterowania układem klimatyzacji , zestaw wskaźników, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterek zewnętrznych), radar L/P układu monitorowania „martwego pola” (BCW), automatyczny czujnik świateł, moduł BCM
MEMORY2		7,5 A	Moduł eCall systemu MTS
SUNROOF		20 A	Silnik elektryczny okna dachowego
BRAKE SWITCH		7,5 A	Włącznik świateł stopu, moduł sterowania inteligentnym kluczykiem
MODULE3		10 A	Włącznik świateł stopu, moduł BCM, włącznik trybu Sport, moduł przełączników w drzwiach kierowcy, moduł przełączników w drzwiach pasażera
MODULE5		10 A	Moduł eCall systemu MTS, moduł przełączników w desce rozdzielczej, wskaźnik położeń selektora aut. skrzyni biegów, jednostka systemu audio-wideo i nawigacji (AVN), moduł sterowania układem klimatyzacji, moduł L i P przełączników w konsoli, siłownik L i P poziomowania świateł przednich, przetwornica DC-DC, moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich, moduł sterowania podgrzewaniem siedzeń tylnych, układ pamięci ustawień (IMS), lusterko elektrochromatyczne
S/HEATER REAR		25 A	Moduł sterowania podgrzewaniem siedzeń tylnych
AMP		25 A	Przetwornica DC-DC, wzmacniacz
BUTTON START2		7,5 A	Moduł sterowania inteligentnym kluczykiem, moduł immobilizera
IG1		25 A	Skrzynka B/P PCB (bezpieczniki: F10, F12, F14, F16)
FCA		10 A	Moduł sterowania układem wspomagającym unikanie kolizji czołowych (FCA)
MODULE4		10 A	Brzęczyk układu asystenta parkowania, moduł BCM układ utrzymywania na pasie ruchu (LKA)
P/WDW RH		25 A	Przekaźnik szyb sterowanych elektrycznie P, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (RHD)
TRUNK		10 A	Przekaźnik klapy bagażnika, zamek klapy bagażnika
P/SEAT DRV		30 A	Moduł sterowania fotelem kierowcy
S/HEATER FRONT		10 A	Moduł sterowania podgrzewaniem foteli przednich, moduł sterowania wentylacją foteli przednich
START		7,5 A	Przekaźnik syreny autoalarmu, przełącznik położeń selektora, wyłącznik blokady rozrusznika i czujnik włączenia sprzęgła, moduł sterowania inteligentnym kluczykiem, moduł ECM/PCM, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.4)
BUTTON START1		15 A	Moduł sterowania inteligentnym kluczykiem
A/CON2		10 A	Skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.12), silnik dmuchawy, opornik dmuchawy, moduł sterowania układem klimatyzacji
SPARE1		20 A	Bezpiecznik zapasowy
P/WDW LH		25 A	Przekaźnik szyb sterowanych elektrycznie L, moduł bezpiecznego sterowania szybą w drzwiach kierowcy (LHD)
INTERIOR LAMP		10 A	Podświetlenie stacyjki i czujnik ostrzegawczy otwarcia drzwi, lampka oświetlenia bagażnika, lampka w osłonie przeciwsłonecznej L i P, lampki oświetlenia wnętrza, lampka podsufitowa (w konsoli)
MODULE2		10 A	Zegar cyfrowy, złącze USB ładowania, moduł eCall systemu MTS, moduł sterowania inteligentnym kluczykiem, moduł BCM, system audio, jednostka główna systemu audio-wideo i nawigacji (AVN), przełącznik lusterek zewnętrznych sterowanych elektrycznie, przetwornica DC-DC, wzmacniacz, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.14), moduł przełączników w drzwiach kierowcy, moduł przełączników w konsoli

Skrzynka bezpieczników i przekaźników w przedziale silnika

Na wewnętrznej stronie pokryw skrzynek bezpieczników i przekaźników znajdują się ich nazwy i amperaż.

Rzeczywisty układ skrzynek bezpieczników zakupionego pojazdu może różnić się od przedstawionego w Instrukcji. Podane informacje odzwierciedlają stan w momencie oddawania publikacji do druku. Podczas sprawdzania bezpieczników należy korzystać z opisów na pokrywach ich skrzynek.

Główna skrzynka bezpieczników i przekaźników w przedziale silnika

Symbol	Nr przekaźnika	Nazwa przekaźnika	Rodzaj
	RLY. 2	Przekaźnik nr 2 wentylatora chłodnicy	MICRO
	RLY. 3	Przekaźnik nr 3 modułu PDM (stan IG1)	MICRO
	RLY. 4	Przekaźnik nr 1 rozrusznika	MICRO
	RLY. 5 A	Przekaźnik pomocniczej pompy paliwa	MICRO
	RLY. 6	Przekaźnik nr 4 modułu PDM (stan IG2)	MICRO
	RLY. 7	Przekaźnik syreny autoalarmu	MICRO
	RLY. 8	Przekaźnik nr 2 modułu PDM (stan ACC)	MICRO
	RLY. 9	Przekaźnik nr 1 wentylatora chłodnicy	MINI
	RLY. 10	Przekaźnik ogrzewania szyby tylnej	MINI
	RLY. 11A	Przekaźnik ukł. klimatyzacji	MICRO
	RLY. 12	Przekaźnik dmuchawy	MICRO
	RLY. 13A	Przekaźnik świateł drogowych	MICRO

Główna skrzynka bezpieczników i przekaźników w przedziale silnika

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
MAIN		150 A	Bezpieczniki: F28, F29, F30, F31, F34
MDPS1		80 A	Jednostka MDPS
BATT5		60 A	Skrzynka B/P PCB (bezpieczniki: F8, F14, F15, F16, przekaźnik główny)
BATT2		60 A	Skrzynka SJB (bezpiecznik: F36, ARISU)
BATT3		60 A	Skrzynka SJB (bezpiecznik: ARISU, IPS)
BATT4		50 A	Skrzynka SJB (bezpiecznik: F20, F26, F27, F33, F34, F35, F41)
COOLING FAN1		50 A	Przekaźnik RLY.9
RR HTD		50 A	Przekaźnik RLY.10
BLOWER		40 A	Przekaźnik RLY.12
IG1		40 A	Stacyjka, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźniki RLY.3, RLY.8)
IG2		40 A	Stacyjka, skrzynka bezpieczników i przekaźników w przedziale silnika (przekaźnik RLY.6)
B/UP LAMP		10 A	Lusterko elektrochromatyczne, lampa zespolona tylna (wew.) L i P, system audio, moduł eCall systemu MTS, skrzynka SJB (moduł sterowania układem IPS), włącznik świateł cofania
POWER OUTLET3		20 A	Zapalniczka
POWER OUTLET2		20 A	Gniazdo zasilania
HEAD LAMP HI		20 A	Przekaźnik RLY.13A

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
TCU1		15 A	Moduł TCM
VACUUM PUMP1		20 A	Nieużywany
A/CON COMP		10 A	Przekaźnik sprężarki układu klimatyzacji
COOLING FAN2		40 A	Przekaźniki RLY.9, RLY.2
BATT1		40 A	Skrzynka SJB (automatyczny wyłącznik prądu upływowego, bezpieczniki: F10, F12, F21, F29, F38), światła drogowe
DCT1		40 A	Moduł TCM
DCT2		40 A	Moduł TCM
B/ALARM HORN		10 A	Przekaźnik RLY.7
S/FUEL PUMP		15 A	Przekaźnik RLY.5
ABS1		40 A	Moduł sterowania układem ABS, moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne (MPCC)
ABS2		30 A	Moduł sterowania układem ABS, moduł sterowania układem ESC, wielofunkcyjne złącze diagnostyczne (MPCC)
POWER		40 A	Przekaźnik RLY.14

Główna skrzynka bezpieczników i przekaźników w przedziale silnika (skrzynka PCB) – silnik 1.6 MPI

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
SNSR2		10 A	Zawór el.mag. sterujący usuwaniem oparów paliwa z pochłaniacza, zawór sterowania zmiennym kolektorem dolotowym, skrzynka B/P przy silniku (przekaźniki RLY.2, RLY.9)
ECU2		10 A	Moduł ECM/PCM, zawór sterowania przepływem oleju
ECU1		20 A	Moduł ECM/PCM
INJ.		15 A	Wtryskiwacz nr 1 ÷ 4
SNSR1		15 A	Sonda lambda przednia i tylna
IGNITION COIL		20 A	Cewka zapłonowa nr 1 ÷ 4, kondensator
SNSR3		10 A	Przekaźnik pompy paliwa
HORN		20 A	Przekaźnik sygnalizatora dźwiękowego
ECU5		10 A	Moduł ECM/PCM
SNSR4		15 A	–
ABS3		10 A	Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)
TCU2		15 A	Czujnik prędkości pojazdu, przełącznik położeń selektora, skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F17)
ECU4		15 A	Moduł ECM/PCM
ECU3		15 A	Moduł ECM/PCM
F/PUMP		20 A	Przekaźnik pompy paliwa

Główna skrzynka bezpieczników i przekaźników w przedziale silnika (skrzynka PCB) – silnik 2.0 MPI

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
SNSR2		10 A	Zawór el.mag. sterujący usuwaniem oparów paliwa z pochłaniacza, zawór sterowania zmiennym kolektorem dolotowym, skrzynka B/P przy silniku (przekaźniki RLY.2, RLY.9), zawór elektromagnetyczny rozruchu zimnego silnika
ECU2		10 A	Moduł ECM/PCM, zawór sterowania przepływem oleju
ECU1		20 A	–
INJ.		15 A	Wtryskiwacz nr 1 ÷ 4
SNSR1		15 A	Sonda lambda przednia i tylna
IGNITION COIL		20 A	Cewka zapłonowa nr 1 ÷ 4, kondensator
SNSR3		10 A	Przekaźnik pompy paliwa
HORN		20 A	Przekaźnik sygnalizatora dźwiękowego
ECU5		10 A	Moduł PCM
SNSR4		15 A	–
ABS3		10 A	Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)
TCU2		15 A	Czujnik prędkości pojazdu, przełącznik położeń selektora, skrzynka bezpieczników i przekaźników w przedziale silnika (bezpiecznik: F17)
ECU4		15 A	Moduł PCM
ECU3		15 A	Moduł PCM
F/PUMP		20 A	Przekaźnik pompy paliwa

Główna skrzynka bezpieczników i przekaźników w przedziale silnika (skrzynka PCB) – silnik 1.6 T-GDI

Nazwa bezpiecznika	Symbol	Amperaż	Zabezpieczany obwód
SNSR2		10 A	Zawór el.mag. sterujący usuwaniem oparów paliwa z pochłaniacza, zawór upustowy (WGV), zawór sterowania recyrkulacją (RCV), skrzynka B/P przy silniku (przekaźnik RLY.2)
ECU2		10 A	Moduł PCM/ECM, zawór sterowania przepływem oleju
ECU1		20 A	Moduł PCM/ECM
INJ.		15 A	–
SNSR1		15 A	Sonda lambda przednia i tylna
IGNITION COIL		20 A	Cewka zapłonowa nr 1 ÷ 4, kondensator
SNSR3		10 A	Przekaźnik pompy paliwa
HORN		20 A	Przekaźnik sygnalizatora dźwiękowego
ECU5		10 A	Moduł ECM
VACCUM PUMP2	VACCUM PUMP2	15 A	Pompa podciśnienia IG-1
ABS3		10 A	Moduł sterowania układem ABS/ESC, wielofunkcyjne złącze diagnostyczne (MPCC)
TCU2		15 A	Czujnik prędkości pojazdu, moduł TCM, przełącznik położeń selektora
ECU4		15 A	Moduł ECM
ECU3		15 A	Moduł ECM
F/PUMP		20 A	Przekaźnik pompy paliwa

Żarówki

Większość żarówek pojazdu powinna wymieniać Autoryzowana Stacja Obsługi (ASO) Hyundai. W wielu przypadkach wymiana żarówki jest utrudniona, ponieważ by uzyskać do niej swobodny dostęp, należy zdemontować sąsiednie elementy. Dotyczy to szczególnie wymiany żarówek świateł przednich.

Nieostrożny demontaż/montaż lamp przednich może spowodować uszkodzenie pojazdu.

Podczas wymiany żarówki należy upewnić się, że montowana jest żarówka o takiej samej mocy. W przeciwnym razie może dojść do przepalenia bezpiecznika lub uszkodzenia układu elektrycznego.

Po jeździe w intensywnym deszczu lub po wyjeździe z myjni lampy mogą być zaparowane. Zjawisko to powodowane jest różnicą pomiędzy temperaturą wnętrza lampy a temperaturą otoczenia.

Parowanie lamp przypomina parowanie szyb podczas jazdy w deszczu i nie oznacza ich nieszczelności. Jeżeli jednak woda przecieka do obwodów żarówek, pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

– Środek osuszający (jeżeli występuje)

Aby ograniczyć zaparowywanie lamp przednich z powodu wilgoci, w lampach tego pojazdu zastosowano środek osuszający.

Środek osuszający ulega zużyciu, a jego skuteczność może się zmieniać w zależności od czasu używania lub warunków atmosferycznych.

W przypadku długotrwałego zaparowania lamp przednich pojazd powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wiązka świateł mijania jest asymetryczna. W przypadku wyjazdu do kraju, w którym ruch odbywa się po przeciwnej stronie, niesymetryczna wiązka świetlna może oślepiać kierowców pojazdów nadjeżdżających z przeciwka. Aby unikać oślepiania, przepisy obowiązujące w Unii Europejskiej wymagają zastosowania różnych rozwiązań technicznych (np. układ automatycznej zmiany, naklejki na lampy, kierowanie w dół). Lampy przednie tego samochodu zaprojektowano tak, by nie oślepiały kierowców nadjeżdżających z przeciwka. Dlatego nie trzeba dokonywać żadnych zmian w przypadku wyjazdu do kraju o innej organizacji ruchu drogowego.

Wymiana żarówek świateł przednich, świateł pozycyjnych, kierunkowskazów i świateł do jazdy dziennej

Typ A

Żarówka halogenowa świateł przednich

Po wypadku lub demontażu i montażu lamp przednich regulację ustawienia świateł przednich powinna przeprowadzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Światła do jazdy dziennej (DRL)/światła pozycyjne (z żarówkami)

Światła do jazdy dziennej (DRL)/światła pozycyjne (diodowe)

Jeżeli lampy diodowe nie świecą się, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lamp diodowych nie można wymieniać pojedynczo, ponieważ są to elementy zintegrowane. Lampy diodowe należy wymieniać jako kompletne elementy.

Naprawę i wymianę lamp diodowych należy powierzać wykwalifikowanym serwisantom, ponieważ nieprawidłowe wykonanie tych czynności może spowodować uszkodzenie innych powiązanych elementów pojazdu.

Kierunkowskazy

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Typ B

Światła mijania/drogowe, światła do jazdy dziennej (DRL)/światła pozycyjne

Jeżeli lampy diodowe nie świecą się, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lamp diodowych nie można wymieniać pojedynczo, ponieważ są to elementy zintegrowane. Lampy diodowe należy wymieniać jako kompletne elementy.

Naprawę i wymianę lamp diodowych należy powierzać wykwalifikowanym serwisantom, ponieważ nieprawidłowe wykonanie tych czynności może spowodować uszkodzenie innych powiązanych elementów pojazdu.

Kierunkowskazy

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymiana żarówek kierunkowskazów bocznych

Wersja z kierunkowskazami diodowymi

Jeżeli lampy diodowe nie świecą się, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lamp diodowych nie można wymieniać pojedynczo, ponieważ są to elementy zintegrowane. Lampy diodowe należy wymieniać jako kompletne elementy.

Naprawę i wymianę lamp diodowych należy powierzać wykwalifikowanym serwisantom, ponieważ nieprawidłowe wykonanie tych czynności może spowodować uszkodzenie innych powiązanych elementów pojazdu.

Wersja z żarówkami

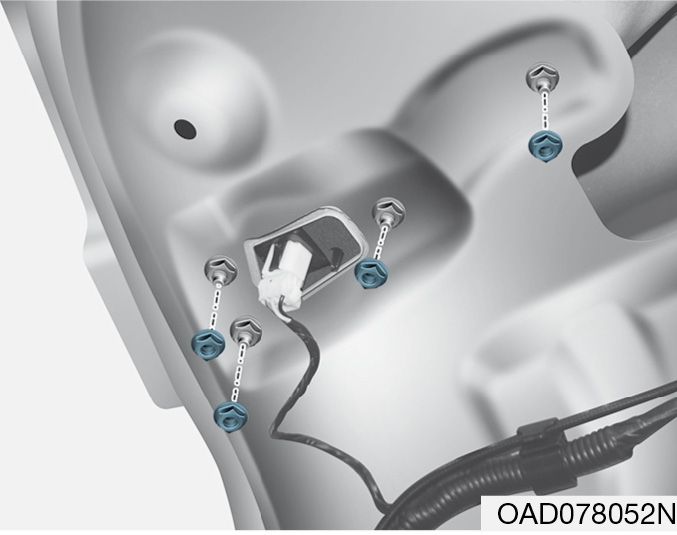

Wymiana żarówek tylnych lamp zespolonych

Typ A

Światła stopu i pozycyjne oraz kierunkowskazy

Światła pozycyjne

Światła cofania

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Światła przeciwmgielne (jeżeli występują)

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Typ B

Kierunkowskazy

Światła stopu i pozycyjne

Jeżeli lampy diodowe nie świecą się, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Lamp diodowych nie można wymieniać pojedynczo, ponieważ są to elementy zintegrowane. Lampy diodowe należy wymieniać jako kompletne elementy.

Naprawę i wymianę lamp diodowych należy powierzać wykwalifikowanym serwisantom, ponieważ nieprawidłowe wykonanie tych czynności może spowodować uszkodzenie innych powiązanych elementów pojazdu.

Światła cofania

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Światła przeciwmgielne (jeżeli występują)

Jeżeli lampa nie działa, samochód powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Wymiana żarówki dodatkowego światła stopu

Wymiana żarówki oświetlenia tablicy rejestracyjnej

Wymiana żarówek lampek oświetlenia wnętrza

Uważać, by nie zabrudzić ani nie uszkodzić kloszy, wypustów ani opraw lampek.

Dbałość o wygląd pojazdu

Dbałość o nadwozie

Uwagi ogólne

W przypadku stosowania chemicznego środka czyszczącego lub polerującego należy przestrzegać instrukcji jego stosowania. Przeczytać dokładnie i stosować się do wszystkich wytycznych oraz ostrzeżeń na opakowaniu.

Dbałość o lakier

Mycie

Aby chronić pojazd przed korozją i pogorszeniem wyglądu, należy go dokładnie i regularnie (przynajmniej raz w miesiącu) myć ciepłą lub zimną wodą.

Jeżeli samochód jest używany do jazdy po bezdrożach, należy go myć po każdej takiej jeździe. Należy zachowywać szczególną staranność podczas usuwania nagromadzonej soli, błota i wszelkich innych zanieczyszczeń. Upewniać się, że otwory odpływowe wody w dolnych krawędziach drzwi i progach są czyste i suche.

Jeżeli insekty, kawałki smoły/asfaltu, żywica, sok z kwiatów drzew, ptasie odchody, zanieczyszczenia przemysłowe i inne pozostałości tego typu nie są natychmiast usuwane, mogą uszkodzić lakier pojazdu.

Nawet natychmiastowe umycie samochodu bieżącą wodą może nie zapewnić całkowitego usunięcia pozostałości tego typu.

Do mycia pojazdu można używać łagodnego środka myjącego, bezpiecznego dla powłok lakierowych.

Po umyciu dokładnie opłukać nadwozie ciepłą lub zimną wodą. Nie pozwalać, by pozostałości środka myjącego zaschły na lakierze.

Mycie ciśnieniowe

Woskowanie

Nadwozie można woskować, kiedy nie ma już na nim kropel wody.

Przed nawoskowaniem nadwozia należy je zawsze dokładnie umyć i wysuszyć. Należy stosować wysokiej jakości wosk płynny lub w paście i przestrzegać wytycznych producenta. Aby zabezpieczyć i zapewnić połysk, należy woskować wszystkie lakierowane elementy metalowe. Dokładne usuwanie oleju, smoły, asfaltu i podobnych pozostałości zwykle prowadzi do jednoczesnego wytarcia wosku z nadwozia. W takim przypadku należy pamiętać o ponownym nałożeniu wosku na umyte miejsca.

Naprawa uszkodzonego lakieru

Głębokie rysy i odpryski lakieru należy niezwłocznie usuwać lub zabezpieczać. Odsłonięty metal szybko koroduje i może w przyszłości wymagać kosztownej naprawy.

Jeżeli pojazd jest uszkodzony i wymaga naprawy blacharskiej, należy upewnić się, że warsztat blacharsko-lakierniczy zabezpieczy przed korozją naprawione lub wymienione elementy.

Dbałość o elementy chromowane

Dbałość o podwozie

Na podwoziu gromadzą się substancje sprzyjające korozji, stosowane do rozpuszczania śniegu i lodu na drogach (np. sól). Jeżeli substancje te nie są usuwane, może dojść do przyspieszonej korozji takich elementów, jak metalowe przewody paliwowe, blachy podwozia i podzespoły układu wydechowego — nawet jeżeli zostały one zabezpieczone przed korozją.

Dlatego raz w miesiącu, po każdej jeździe terenowej i na koniec zimy należy dokładnie umyć podwozie i nadkola ciepłą lub zimną wodą. Podwozie należy myć ze szczególną starannością, ponieważ nie widać na nim błota ani zanieczyszczeń. Należy jednak pamiętać, że zwilżony, ale nie usunięty dokładnie brud również jest źródłem korozji. Dolne krawędzie drzwi, progi i elementy podwozia pojazdu mają otwory odpływowe. Otwory te muszą być drożne, ponieważ woda uwięziona w profilach może powodować korozję.

Dbałość o obręcze ze stopu lekkiego

Obręcze ze stopu lekkiego (tzw. aluminiowe) pokryte są przezroczystą powłoką zabezpieczającą.

Zabezpieczenie antykorozyjne

Ochrona pojazdu przed korozją

Nasze pojazdy, projektowane zgodnie z najlepszymi zasadami i produkowane z użyciem najnowszych technologii, prezentują najwyższą światową jakość pod względem zabezpieczenia przed korozją. W zakładach produkcyjnych nie można jednak zapewnić absolutnego zabezpieczenia antykorozyjnego, skutecznego przez cały okres eksploatacji pojazdu. Aby osiągnąć długotrwałą odporność na korozję, niezbędny jest również udział i dbałość Właściciela pojazdu.

Główne przyczyny korozji

Najczęstsze przyczyny korozji pojazdów to:

Szczególnie ważne jest zabezpieczenie antykorozyjne pojazdu użytkowanego na obszarze sprzyjającym powstawaniu korozji. Najczęstsze przyczyny przyspieszonej korozji to sól drogowa, środki chemiczne stosowane do czyszczenia ulic, bliskość morza i zanieczyszczenia przemysłowe.

Wilgoć sprzyja korozji

Najczęstszą przyczyną korozji jest wilgoć. Dlatego wysoka wilgotność powietrza sprzyja korozji, szczególnie w temperaturach nieznacznie przekraczających 0°C. W takich warunkach powoli parująca wilgoć utrzymuje na powierzchni pojazdu zanieczyszczenia sprzyjające korozji (np. błoto).

Szczególnie niebezpieczne jest błoto, ponieważ schnie powoli i długo utrzymuje wilgoć w styczności z pojazdem. Nawet jeżeli błoto wydaje się wyschnięte, od strony pojazdu może utrzymywać wilgoć i sprzyjać korozji.

Proces korozji elementów, które nie są prawidłowo wentylowane, mogą również przyspieszać wysokie temperatury. Dlatego szczególnie ważne jest utrzymywanie samochodu w czystości, wolnego od błota i innych zanieczyszczeń. Dotyczy to nie tylko powierzchni widocznych, ale również podwozia.

Przeciwdziałanie korozji

Oto podstawowe sposoby przeciwdziałania korozji samochodu:

Utrzymywanie czystości pojazdu

Najlepszym sposobem ochrony pojazdu przed korozją jest utrzymywanie pojazdu w czystości, wolnego od sprzyjających jej substancji. Szczególnie ważna jest dbałość o czystość podwozia.

Unikanie wilgoci w garażu

Nie pozostawiać samochodu w wilgotnym, słabo wentylowanym garażu. Warunki te sprzyjają powstawaniu korozji. Ważne jest, by nie myć samochodu w garażu ani nie wjeżdżać do garażu samochodem mokrym, pokrytym śniegiem, lodem czy błotem. Nawet ogrzewany garaż sprzyja korozji, jeżeli nie jest dobrze przewietrzany.

Dbałość o dobry stan lakieru i elementów nadwozia

Aby zapobiegać korozji, wszelkie rysy lub odpryski lakieru należy niezwłocznie pokrywać lakierem zaprawkowym. Jeżeli widoczny jest goły metal, niezbędna jest pomoc specjalistycznego warsztatu blacharsko-lakierniczego.

Ptasie odchody: Odchody ptaków szczególnie sprzyjają korozji i już po kilku godzinach mogą uszkodzić lakier. Pamiętać o niezwłocznym usuwaniu ptasich odchodów z pojazdu.

Ochrona wnętrza

Sprzyjająca korozji wilgoć może również gromadzić się pod dywanikami i wykładzinami. Regularnie sprawdzać, czy wykładziny pod dywanikami są suche. Należy zachować szczególną ostrożność, jeżeli przewozi się nawozy sztuczne, substancje czyszczące lub inne substancje chemiczne.

Środki takie powinny być przewożone wyłącznie w odpowiednich pojemnikach, a wszelkie rozlania lub wycieki należy natychmiast wytrzeć, zmyć wodą i dokładnie wysuszyć.

Dbałość o wnętrze

Ogólne środki ostrożności

Chronić deskę rozdzielczą i inne elementy plastikowe przed kontaktem z substancjami chemicznymi, takimi jak perfumy, olejki kosmetyczne, kremy do opalania, środki do mycia rąk czy odświeżacze powietrza. Substancje te mogą spowodować odbarwienie lub uszkodzenie wspomnianych elementów. Jeżeli doszło do kontaktu tych substancji z elementem wnętrza, należy go natychmiast wytrzeć.

Podczas czyszczenia elementów winylowych należy stosować się do instrukcji podanej poniżej.

Uważać, aby woda ani żadna inna ciecz nie zetknęła się z elementami elektrycznymi ani elektronicznymi pojazdu, ponieważ może to spowodować ich uszkodzenie.

Do czyszczenia skóry (kierownicy, foteli ze skórzaną tapicerką itp.) używać neutralnych detergentów lub roztworów z niską zawartością alkoholu. Zastosowanie roztworu z wysoką zawartością alkoholu albo detergentu na bazie kwasu lub zasady może spowodować odbarwienie skóry albo zniszczenie jej powierzchni.

Czyszczenie tapicerki i elementów plastikowych wnętrza

Winyl (jeżeli występuje)

Pył, kurz lub zabrudzenia elementów wykonanych z winylu usuwać za pomocą szczotki do ubrań lub odkurzacza. Elementy winylowe czyścić specjalnym środkiem do winylu.

Tkaniny (jeżeli występują)

Pył, kurz lub zabrudzenia tkanin usuwać za pomocą szczotki do ubrań lub odkurzacza. Czyścić wodą z łagodnym płynem zalecanym do tapicerek lub dywanów. Plamy usuwać natychmiast za pomocą specjalnego środka do wywabiania plam z tkanin. Jeżeli plama nie zostanie natychmiast usunięta, może dojść do trwałego odbarwienia tkaniny. Ponadto niewłaściwie pielęgnowane tkaniny mogą utracić swoje niepalne właściwości.

Użycie środków i procedur innych niż zalecane może negatywnie wpłynąć na wygląd tapicerki i jej własności niepalne.

Tapicerka skórzana (jeżeli występuje)

W zależności od temperatury i wilgotności na skórze mogą w naturalny sposób pojawiać się fałdy lub zmarszczenia.

Nałożyć środek czyszczący na szmatkę i wycierać zabrudzone miejsce. Zetrzeć środek czyszczący wilgotną szmatką, a następnie wytrzeć do sucha suchą szmatką.

Użyć niewielkiej ilości detergentu i wycierać do usunięcia zabrudzenia.

Natychmiast usunąć olej za pomocą chłonnej szmatki i wytrzeć odplamiaczem do skóry naturalnej.

Utwardzić gumę lodem i usuwać stopniowo.

Czyszczenie pasów bezpieczeństwa

Pasy bezpieczeństwa czyścić wodą z łagodnym płynem zalecanym do tapicerek lub dywanów. Przestrzegać instrukcji użycia płynu. Nie wybielać ani nie barwić pasów bezpieczeństwa, ponieważ może to osłabić ich strukturę.

Czyszczenie szyb od wewnątrz

Jeżeli wewnętrzna powierzchnia szyb zaparowała (lub jest pokryta cienką warstwą oleju, smaru albo wosku), należy oczyś­cić ją za pomocą środka do mycia szyb. Przestrzegać instrukcji użycia tego środka.

Nie drapać wewnętrznej powierzchni szyby tylnej, ponieważ może to doprowadzić do uszkodzenia ścieżki jej ogrzewania.

Układ Kontroli Emisji

Układ kontroli emisji pojazdu objęty jest ograniczoną gwarancją — patrz informacje w Książce gwarancyjnej, dostarczanej razem z samochodem.

Aby spełnić obowiązujące normy czystości spalin i ochrony środowiska naturalnego, samochód wyposażony jest w układ kontroli emisji.

Na układ składają się trzy podukłady:

Aby zapewnić prawidłowe działanie układu kontroli emisji, zaleca się, by przeglądy okresowe pojazdu wykonywała Autoryzowana Stacja Obsługi (ASO) Hyundai, zgodnie z harmonogramem przeglądów podanym w tej Instrukcji.

Środki ostrożności podczas sprawdzania pojazdów z układem ESC

1. Układ ograniczania emisji ze skrzyni korbowej

Układ ograniczania emisji ze skrzyni korbowej zapobiega emitowaniu gazów i oparów oleju ze skrzyni korbowej. Układ zapewnia dopływ świeżego, filtrowanego powietrza do skrzyni korbowej poprzez przewody elastyczne. Wewnątrz skrzyni korbowej świeże powietrze miesza się z gazami i oparami oleju, a następnie płynie przez specjalny zawór do kolektora dolotowego.

2. Układ ograniczania emisji oparów paliwa

Układ ograniczania emisji oparów paliwa zapobiega przedostawaniu się oparów paliwa pojazdu do atmosfery.

Pochłaniacz oparów paliwa

Opary paliwa powstające w zbiorniku paliwa absorbuje i gromadzi specjalny pochłaniacz. Kiedy silnik pracuje, opary paliwa absorbowane przez pochłaniacz są kierowane przez zawór elektromagnetyczny układu (PCSV) do kolektora dolotowego.

Zawór elektromagnetyczny układu ograniczania emisji oparów paliwa (PCSV)

Zaworem elektromagnetycznym układu ograniczania emisji oparów paliwa (PCSV) steruje moduł sterowania silnikiem (ECM). Kiedy silnik jest zimny i pracuje na biegu jałowym zawór zamyka się, tak by nie kierować oparów paliwa do silnika. Po rozgrzaniu się silnika lub podczas jazdy zawór PCSV otwiera się i kieruje opary paliwa do silnika.

3. Układ ograniczania emisji spalin

Układ ograniczania emisji spalin to wysoce wydajny system zmniejszający emisję spalin przy zachowaniu wysokich osiągów pojazdu.

Ostrzeżenia dotyczące spalin silnikowych (tlenek węgla)

Ostrzeżenia dotyczące katalizatora spalin

Pojazd wyposażony jest w katalizator spalin.

Z tego powodu należy przestrzegać poniższych środków ostrożności:

Nieprzestrzeganie powyższych środków ostrożności może spowodować uszkodzenie katalizatora spalin lub silnika pojazdu. Ponadto może ono wpłynąć na ograniczenie zakresu gwarancji na pojazd.

Filtr cząstek stałych silnika benzynowego (GPF) (jeżeli występuje)

Filtr cząstek stałych silnika benzynowego (GPF) gromadzi sadzę obecną w spalinach silnika benzynowego.

W przeciwieństwie do wymiennego filtra powietrza, w określonych warunkach jazdy filtr GPF automatycznie spala i usuwa całą nagromadzoną w nim sadzę.

Wysoka temperatura spalin przy normalnej lub wysokiej prędkości jazdy powoduje spalenie sadzy nagromadzonej w filtrze.

Jeżeli jednak pojazd często jeździ na krótkich dystansach lub przez dłuższy czas z niską prędkością, z powodu zbyt niskiej temperatury spalin sadza nagromadzona w filtrze nie może zostać automatycznie spalona. W takim przypadku jeżeli ilość nagromadzonej sadzy przekracza określony poziom i nie może ona zostać spalona automatycznie, włącza się lampka ostrzegawcza filtra GPF.

Lampka ostrzegawcza filtra GPF gaśnie po upływie około 30 minut jazdy z prędkością powyżej 80 km/h albo przy prędkości obrotowej silnika w zakresie 1500 ÷ 4000 obr./min na biegu trzecim lub wyższym.

Jeżeli lampka ostrzegawcza filtra GPF miga lub pojawia się komunikat ostrzegawczy „Check exhaust system” (sprawdzić układ wydechowy), nawet po jeździe w sposób opisany powyżej, filtr GPF powinna sprawdzić Autoryzowana Stacja Obsługi (ASO) Hyundai.

Dłuższa jazda z migającą lampką ostrzegawczą filtra GPF może spowodować uszkodzenie filtra i zwiększenie zużycia paliwa.
