Wymiary

mm

Parametr		mm
Długość całkowita		4165
Szerokość całkowita		1800
Wysokość całkowita		1550/1565*¹
Rozstaw kół przednich	Opony 205/60 R16	1575
	Opony 215/55 R17	1563
	Opony 235/45 R18	1559
Rozstaw kół tylnych	Opony 205/60 R16	1584
	Opony 215/55 R17	1572
	Opony 235/45 R18	1568
Rozstaw osi		2600

Z relingami dachowymi

Silniki

Parametr	Silniki benzynowe
	1.0 T-GDI	1.6 T-GDI
Pojemność skokowa (cm³)	997	1591
Średnica × skok tłoka (mm)	71,0 × 84,0	77,0 × 85,44
Kolejność zapłonów w cylindrach	1-2-3	1-3-4-2
Liczba cylindrów	3 w rzędzie	4 w rzędzie

Moc żarówek

Żarówka			Rodzaj	Moc
Przód	Lampy przednie	Światła mijania (typ A)	H7	55
		Światła drogowe (typ A)	H7	55
		Światła mijania (typ B)	Diodowe	Diodowe
		Światła drogowe (typ B)	Diodowe	Diodowe
		Światła statycznego doświetlania zakrętów	H7	55
	Kierunkowskazy		PY21W	21
	Kierunkowskazy (w lusterkach zewnętrznych)		Diodowe	Diodowe
	Światła do jazdy dziennej (DRL)/światła pozycyjne		Diodowe	Diodowe
	Światła przeciwmgielne		H8	35
Tył	Tylna lampa zespolona	Światła stopu/pozycyjne (typ A)	P21/5W	21/5
		Światła pozycyjne (typ A)	W5W	5
		Światła stopu/pozycyjne (typ B)	Diodowe	Diodowe
		Kierunkowskazy	P21W	21
		Światła cofania	P21W	21
		Światła przeciwmgielne	PR21W	21
	Dodatkowe światło stopu		Diodowe	Diodowe
	Lampki oświetlenia tablicy rejestracyjnej		W5W	5
Oświetlenie wnętrza	Oświetlenie punktowe		W10W	10
	Lampka oświetlenia wnętrza (wersje z oknem dachowym)		FESTOON	8
	Lampka oświetlenia wnętrza (wersje bez okna dachowego)		FESTOON	10
	Lampki w osłonach przeciwsłonecznych		FESTOON	5
	Lampka oświetlenia bagażnika		FESTOON	10
	Lampka oświetlenia schowka		FESTOON	5

Opony i obręcze kół

Element	Rozmiar opony	Rozmiar obręczy	Prawidłowe ciśnienie bar (kPa)				Moment dokręcania nakrętek kół kGm (Nm)
			Obciążenie normalne		Obciążenie maksymalne
			Koła przednie	Koła tylne	Koła przednie	Koła tylne
Koło pełnowymiarowe	205/60 R16	6.5J × 16	2,3 (230,33)		2,5 (250,36)		11 ÷ 13 (107 ÷ 127)
	215/55 R17	7.0J × 17
	235/45 R18	7.5J × 18
Dojazdowe koło zapasowe	T125/80 D16	4.0T × 16	4,2 (420,60)

Indeksy obciążenia i prędkości opon

Element	Rozmiar opony	Rozmiar obręczy	Obciążenie		Prędkość
			Indeks obciążenia	kg	Indeks prędkości	km/h
Koło pełnowymiarowe	205/60 R16	6.5J × 16	92	630	H	210
	215/55 R17	7.0J × 17	94	670	V	240
	235/45 R18	7.5J × 18	94	670	V	240
Dojazdowe koło zapasowe	T125/80 D16	4.0T × 16	97	730	M	130

Układ klimatyzacji

Czynnik	Ilość	Rodzaj
Czynnik chłodniczy (g)	450 ± 25	R-1234yf
Olej sprężarki (g)	120 ± 10	PAG

Więcej szczegółów można uzyskać w Autoryzowanej Stacji Obsługi (ASO) Hyundai.

Masa pojazdu i pojemność bagażnika

Element	Silniki benzynowe
	1.0 T-GDI	1.6 T-GDI
	Napęd 4×2	Napęd 4×4
	M/T	DCT
Całkowita masa pojazdu (kg)	1775	1910
Pojemność bagażnika (l)	Min.: 361 Maks.: 1143

M/T: mechaniczna skrzynia biegów

DCT: dwusprzęgłowa skrzynia biegów

Pojemność bagażnika min.: za siedzeniami tylnymi, do górnej krawędzi oparć.

Pojemność bagażnika maks.: za fotelami przednimi, do dachu.

Wymagane oleje i płyny eksploatacyjne

Aby umożliwić właściwe osiągi i zapewnić trwałość silnika oraz układu przeniesienia napędu, należy stosować wyłącznie oleje i płyny eksploatacyjne odpowiedniej jakości. Stosowanie odpowiednich olejów i płynów eksploatacyjnych wpływa również pozytywnie na sprawność silnika i zużycie paliwa.

W tym pojeździe należy stosować wyłącznie oleje i płyny eksploatacyjne podane w poniższych tabelach.

Olej/płyn eksploatacyjny			Ilość	Rodzaj
Olej silnikowy*¹ *² (spuszczenie i napełnienie) Zalecany	Silniki benzynowe	1.0 T-GDI	3,6 l	API SN i ACEA C2
		1.6 T-GDI	4,5 l	ACEA A5/B5
Olej mechanicznej skrzyni biegów		1.0 T-GDI	1,6 ÷ 1,7 l	HK SYN MTF 70W (SK) SPIRAX S6 GHME 70W MTF (H.K.SHELL) GS MTF HD 70W (GS CALTEX) API GL-4, SAE 70W, TGO-9
Olej dwusprzęgłowej skrzyni biegów (DCT)		1.6 T-GDI	1,9 ÷ 2,0 l	HK SYN DCTF 70W (SK) SPIRAX S6 GHME 70W DCTF (H.K.SHELL) GS DCTF HD 70W (GS CALTEX) API GL-4, SAE 70W
Płyn chłodzący		1.0 T-GDI	6,8 l	Mieszanina środka chroniącego przed zamarzaniem i wody destylowanej (glikol etylenowy na bazie fosforanów do chłodnic aluminiowych)
		1.6 T-GDI	7,1 l
Olej przekładni głównej tylnej (wersje z napędem 4×4)			0,47 ÷ 0,52 l	Olej do przekładni hipoidalnych API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 lub zamiennik)

Patrz zalecane lepkości wg klasyfikacji SAE na stronie 8-8.

Obecnie dostępne są oleje silnikowe oznaczone jako „Energy Conserving Oil” (olej oszczędzający energię). Poza innymi korzyściami, wpływają one na zmniejszenie zużycia paliwa poprzez ograniczenie ilości paliwa, niezbędnej do pokonywania oporów wewnętrznych silnika. Zwykle korzyści te są niemierzalne w codziennej jeździe, ale np. w skali roku przynoszą zauważalne ograniczenie wydatków na paliwo.

Olej/płyn eksploatacyjny	Ilość	Rodzaj
Olej skrzyni rozdzielczej (wersje z napędem 4×4)	0,47 ÷ 0,52 l	Olej do przekładni hipoidalnych API GL-5, SAE 75W/90 (SHELL HD AXLE OIL 75W/90 lub zamiennik)
Płyn hamulcowy i sterowania sprzęgłem	0,7 ÷ 0,8 l	FMVSS116 DOT-4
Paliwo	50 l	Patrz „Wymagania dotyczące paliwa” we wstępie.

Zalecany olej silnikowy

Producent	Olej
Shell	Silniki benzynowe	HELIX ULTRA AH-E 5W-30
		HELIX ULTRA 5W-40

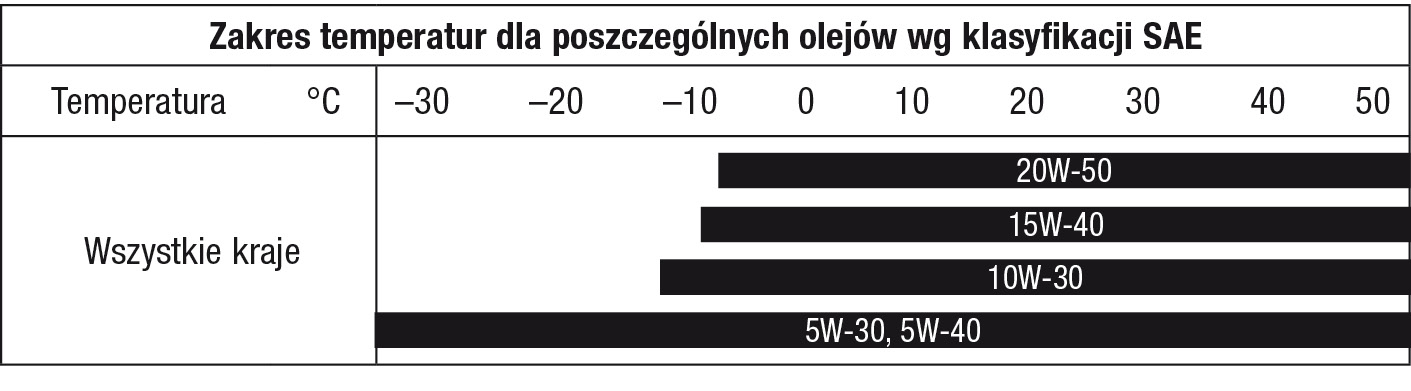

Zalecana lepkość wg klasyfikacji SAE

Lepkość (gęstość) oleju silnikowego wpływa na zużycie paliwa i pracę silnika w niskich temperaturach otoczenia (zdolność rozruchową i tempo obiegu oleju). Oleje silnikowe o niższej lepkości umożliwiają niższe zużycie paliwa i wyższą sprawność w niskich temperaturach. W wysokich temperaturach otoczenia silniki wymagają olejów o wyższej lepkości. Stosowanie oleju o lepkości innej niż podana może doprowadzić do uszkodzenia silnika.

Podczas dobierania oleju należy rozważyć zakres temperatur otoczenia, w jakich będzie użytkowany pojazd do momentu następnej wymiany oleju.

Następnie należy dobrać olej o lepkości podanej w poniższej tabeli.

Numer identyfikacyjny pojazdu (VIN)

Numer identyfikacyjny pojazdu (VIN) to numer sprawdzany podczas rejestracji pojazdu i w ramach rozstrzygania aspektów prawnych, dotyczących jego własności.

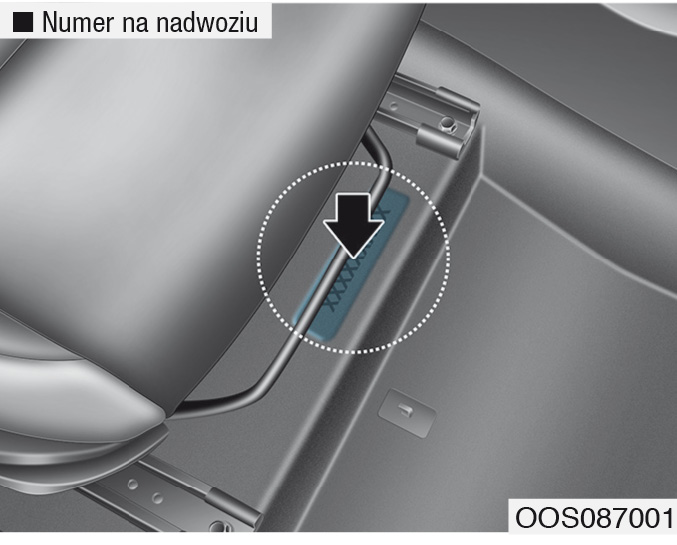

Numer ten jest wybity na podłodze pod fotelem prawym przednim. Aby sprawdzić numer, należy otworzyć pokrywę.

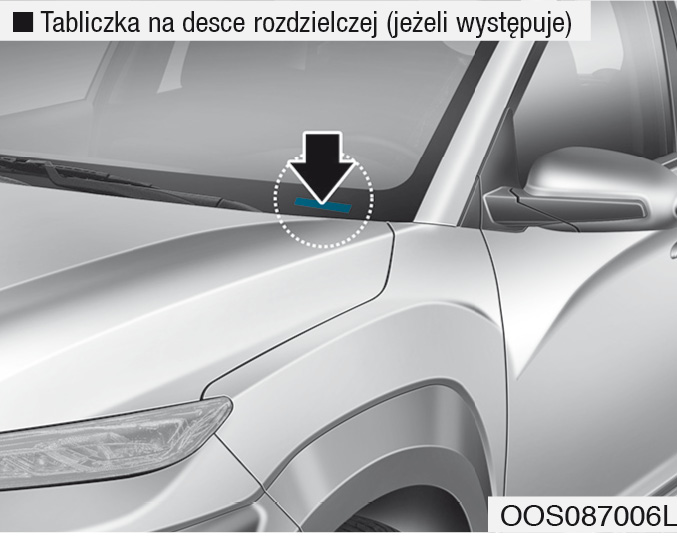

Numer VIN może znajdować się również na tabliczce przymocowanej do górnej części deski rozdzielczej po lewej stronie. Numer ten można sprawdzić z zewnątrz, przez szybę czołową pojazdu.

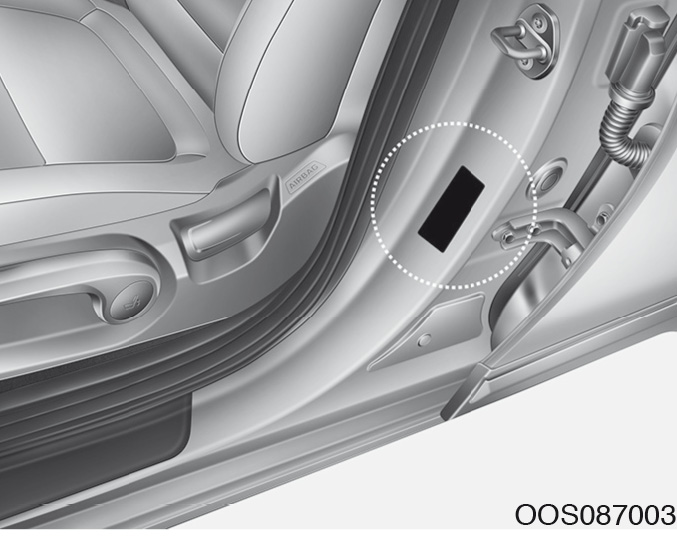

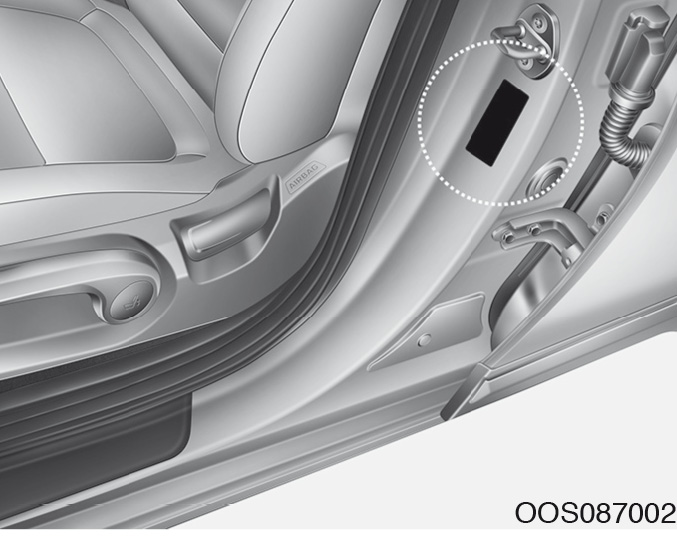

Tabliczka certyfikacyjna pojazdu

Numer VIN znajduje się również na tabliczce certyfikacyjnej, przymocowanej w dolnej części środkowego słupka (po stronie kierowcy lub pasażera).

Tabliczka z rodzajem i ciśnieniem w oponach

Nowy pojazd dostarczany jest z oponami zapewniającymi najlepsze własności jezdne podczas normalnej jazdy.

Wymagane wartości ciśnienia w oponach pojazdu znajdują się na tabliczce przymocowanej w dolnej części środkowego lewego słupka.

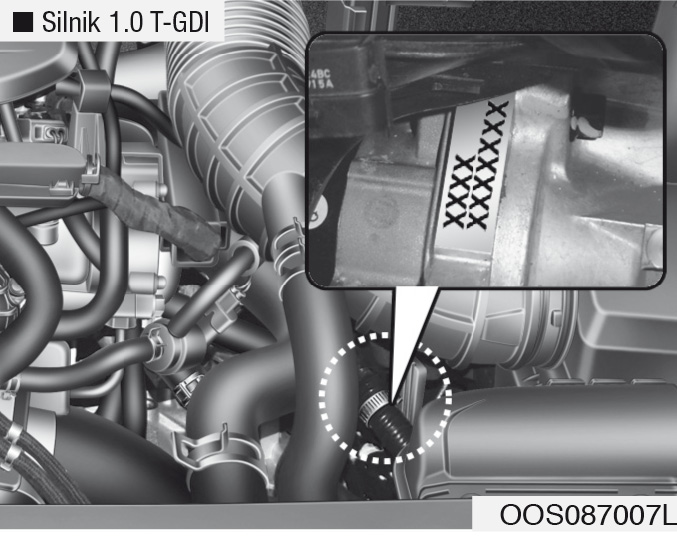

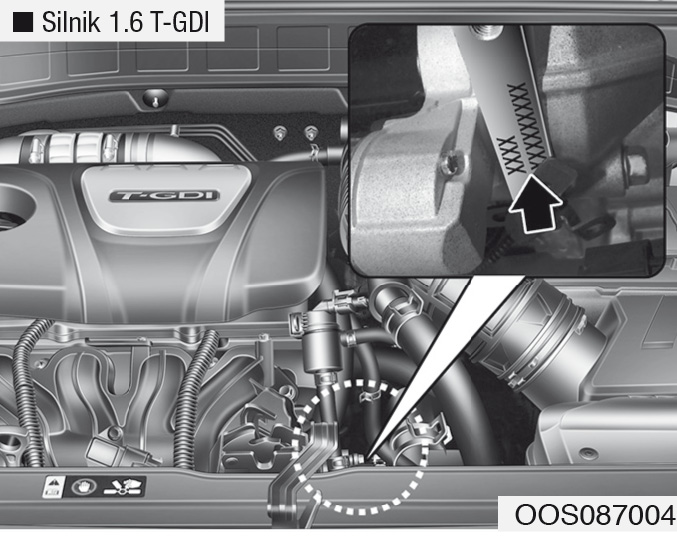

Numer silnika

Numer identyfikacyjny silnika wybity jest w miejscu pokazanym na ilustracji.

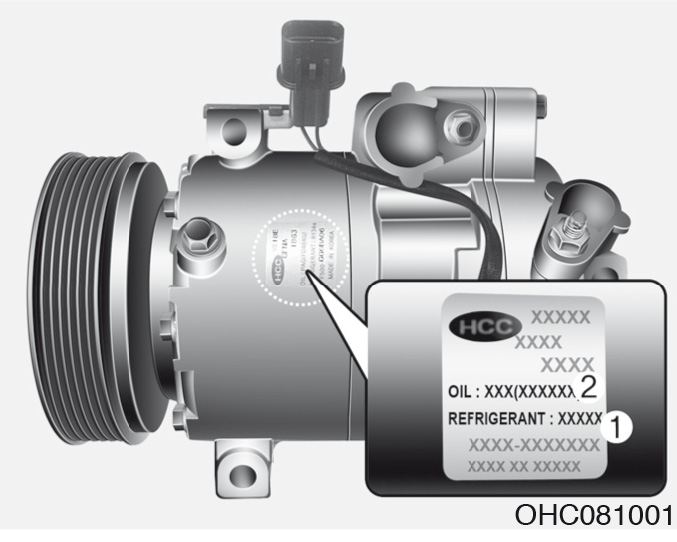

Etykieta sprężarki układu klimatyzacji

Na etykiecie podany jest model sprężarki układu klimatyzacji, dostawca, nr katalogowy, nr seryjny, rodzaj czynnika chłodniczego (1) oraz rodzaj oleju sprężarki (2).

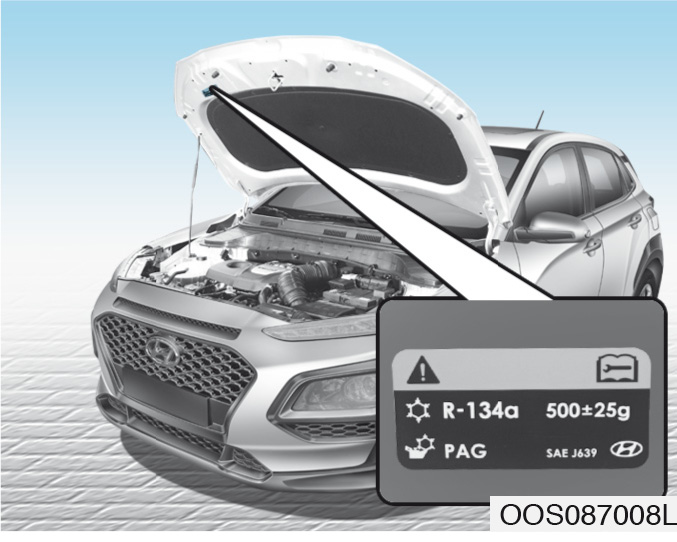

Etykieta czynnika chłodniczego układu klimatyzacji (jeżeli występuje)

Na etykiecie podany jest rodzaj czynnika chłodniczego oraz jego ilość.

Etykieta znajduje się od spodu maski silnika.

Deklaracja zgodności (jeżeli występuje)

Podzespoły pojazdu wykorzystujące częstotliwości radiowe spełniają wymagania Dyrektywy Wspólnoty Europejskiej 1995/5/WE.

Dodatkowe informacje, obejmujące również deklarację zgodności producenta, dostępne są na stronie internetowej Hyundai:

http://service.hyundai-motor.com
